VLAN讲解与三种端口模式(Acess,Trunk,Hybrid)
TAG:所有文章均为原创,可以转载但请声明,是在学校里面做的,使用不了EVE和ENSP,请各路大神嘴下留情,如文章内容有误导请及时联系博主----来自一个17岁的中专生。
1.什么是VLAN呢?
VLAN全称(Virtual Local Area Network)中文名为虚拟局域网
- VLAN是干嘛用的呢?
- 隔离广播域,保护二层链路.–这应该是最简单理解的说法了
- 为什么要使用VLAN呢?
- 大家知道,在我们在网络中,在一个复杂在环境中,是肯定会产生环路的,但是为什么要用VLAN呢,就比如,为什么学校里面,要分班呢?为什么公司里面,要分部门呢?
- 其实VLAN的最大作用,就是一个标识和分类和隔离广播域保护二层,仅此而已。
- 比如一个环境中,有用VLAN,10,20,30,40,50
- 那就相当于一个学校里面有1-2-3-4-5班
- TAG:首先阐明一点,VLAN是二层技术,但是支持三层。
- TAG:首先阐明一点,VLAN是二层技术,但是支持三层。
- TAG:首先阐明一点,VLAN是二层技术,但是支持三层。
- 重要的事情说了三遍了。
在我的理解中,VLAN分二层和三层。当然应该官网或者其他人不是这样解释的。毕竟每个人理解不一样。
Cisco中:(因为我现在在学校用的是PT,没用EVE)在PT中是不可以批量建立VLAN的,只能一个一个建立。
HUWEI:应该是一样的,但是我没做过。
如图所示,在VLAN建立之后,会自动进入VLAN里面,在里面的命令只有NAME,在PT下无法批量建立,EVE忘记了。VLAN是基于端口的。
TAG:任何厂商默认下的本证VLAN都是VLAN1,意思就是默认都属于VLAN1,无论建不建立,每个端口默认下都是属于VLAN1,这被称为本征VLAN,可以手动修改。
- 前面我们说到VLAN是分二层和三层的(个人理解) 在二层VLAN中,几乎什么什么都做不了的,除了命名 如何升级三层VLAN呢?
interfaece vlan numb (前提要创造了二层vlan才可升三层)
TAG:如图所示我们看到,VLAN的状态变成了UP,并且配置上了一个IP,所谓三层,那就是具有IP和路由转发功能。可以理解为OSI七层模型的三层。同时这也有个名字表示交换机虚拟接口(SVI:switch virtual interface),一般我们喜欢叫SVI。也就是三层VLAN接口IP
- 在这里我们只可以看到这么一点点命令arp,带宽,延迟,ipv6等等命令。
- TAG:在EVE和真机中会多很多其他命令,这也是PT的缺点,支持命令少。
**2.**既然说到了带有IP的VLAN,这时候应该有人问了,前面不是说本证VLAN都属于1吗,哪创造了这些VLAN有什么用呢?
- 确实,我们创了这个VLAN,那就得使用他,不然不就浪费资源了嘛,一般来说,我们会把端口划入VLAN中。
前面我们说到了,VLAN是基于端口的,那就需要需要在端口下配置命令让他进入我们想让他进入的VLAN。
可以看到,在配置完二层VLAN升三层VLAN后,配置IP后,在端口F0/1下进入了VLAN10(此步骤可以做完二层VLAN直接进入,无先后顺序)
输入命令:do show vlan 可以看到在vlan10中,命名为10,端口里面只有F0/1一个成员。而VLAN1是本证默认存在的,其他的VLAN是自带的。
在VLAN中,是保护二层的,顾名思意,同一个VLAN中的可以互相通信,不同VLAN的不能通信。
TAG:此处需要特别注意,不能通信指的是二层不能通信,而不是值升三层VLAN之后的不能通信。三层通信。
TAG:此处需要特别注意,不能通信指的是二层不能通信,而不是值升三层VLAN之后的不能通信。三层通信
TAG:此处需要特别注意,不能通信指的是二层不能通信,而不是值升三层VLAN之后的不能通信。三层通信
重要的事情说三遍。
什么是三层通信什么是二层通信呢?
通俗的解释:二层就是你的家门,三层就是你天台。你在天台跟你邻可以说话可以搞其他的,但是家门(二层)他是进不来的。除非你家人有钥匙(同VLAN)
TAG:细心的朋友看到这应该可以发现,出现了Acess这个命令,这是什么呢?
让我告诉你,标题中我们说到了有三种端口模式。
对的,在交换机中,端口可以设置成三种模式其中一种运行,这三
种模式分别是Acess,trunk,hyprid(最近有一种新出来的dynameic)
-
dynameic(自动协商):对面是什么我就变成什么
-
Acess(接入):一般来说,是连接终端使用的(PC之类的)
-
Trunk(干道):这个东西是干嘛用的呢,如果是说,一台二层交换机连接一台三层交换机。他们之间有一个及以上的VLAN存在,那么问题来了。他们直接连接的口需要设置成什么模式呢?
-
总不能一个端口划分进好几个vlan呀,如果只划分10那20.30.40就不能通了。这时候应该怎么办呢?
--------------------------------------------------------------------- -
答案是trunk模式或者是hybrid模式
-
配置:
在思科的三层交换机中是要打一条switchport trunk encapsulation dot1q 先然后才能变成trunk模式的。(封装成dot1q模式) -
原因是什么,为什么要用这两个模式,让我们来看看。
-

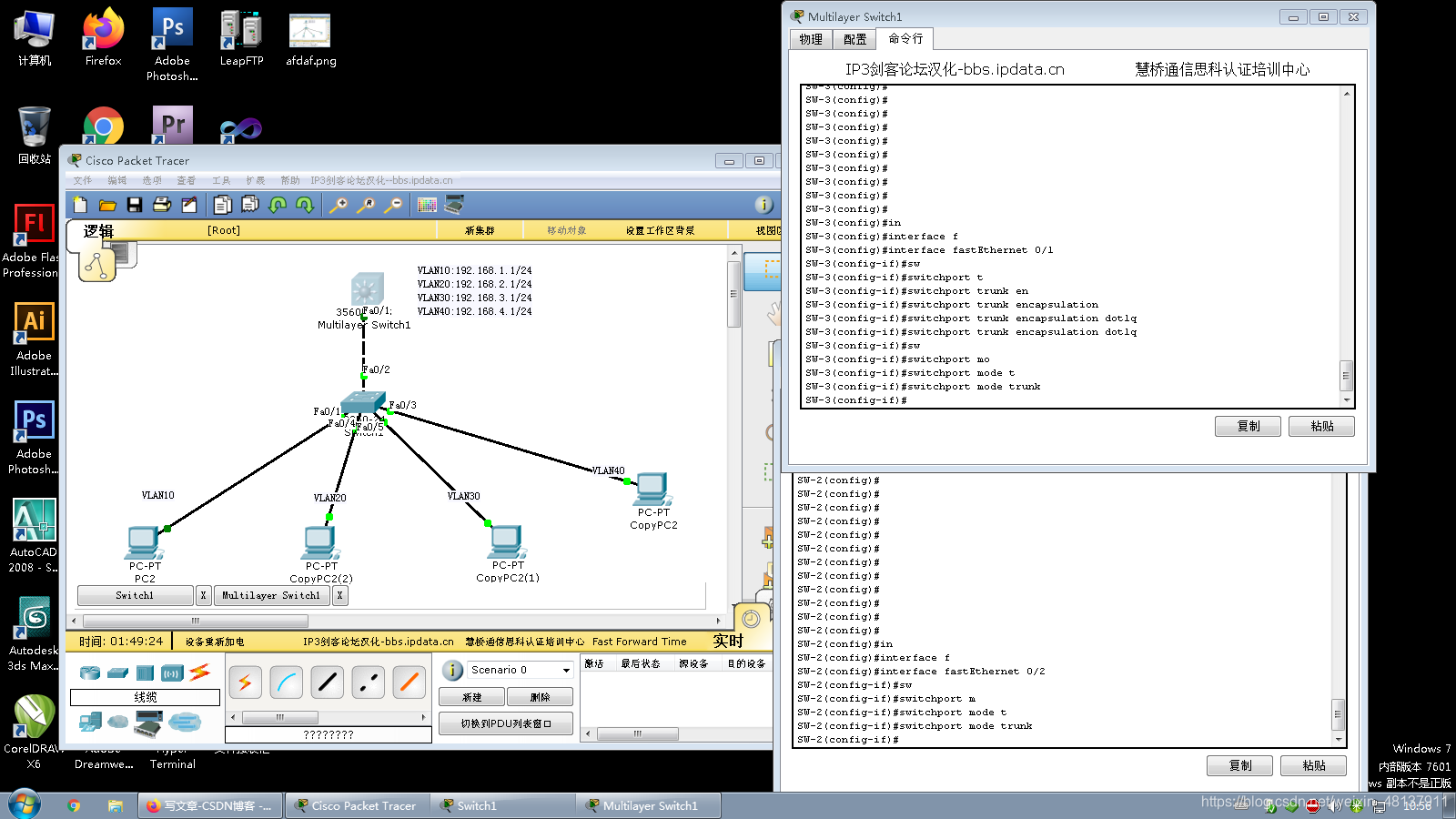

把两台交换机连接的端口设置成trunk模式

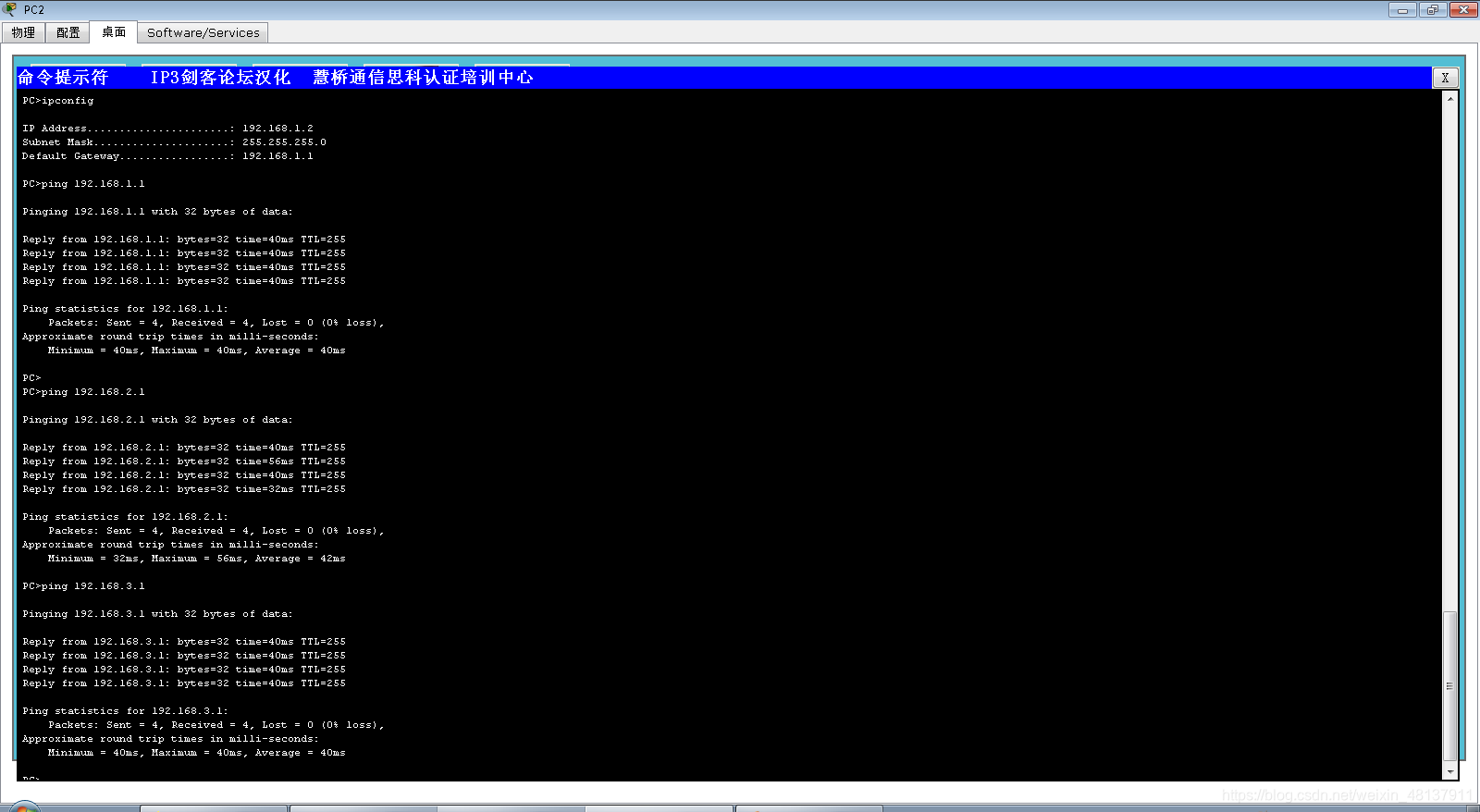

此时,若PC的IP地址与对应VLAN的GW同网段并指向网关,即可访问全部资源。(需要在三层交换机上开启ip routing路由转发功能,思科是默认关闭的)
TAG:为什么trunk就可以全部互通了呢?
因为,trunk的作用,就是允许所有vlan通行,什么意思呢。就是说,既然不能一个一个的划分VLAN,那干脆我进入你们全部VLAN。
这句话怎么理解呢?
意思就是,让所有的端口和VLAN都属于他
在Cisco中:Trunk口默认下是允许所有VLAN通过的
在Huawei中:Trunk口默认下是拒绝所有VLAN通过的
-
如图所示,在图中可以看到,switchport trunk ? 之后 有三个选项(当然这个只是PT,eve和真机多很多其他的)
allowed:允许通过的VLAN,在生成树或者动态路由中,有些地方是不允许通过VLAN的,就是说这条路是不允许通过的,用ACL也可以但是用allowd(允许)通过的VLAN更加方便。默认下允许所有,手动放行了那个VLAN就只有放行的那个VLAN才允许通过。
encapsulation:这个讲过了在前面,在三层交换机中是需要封装dot1q模式才能设置成trunk的。
native:本征VLAN,一般是封装管理VLAN。对VLAN进行封装bai有两种协议.一种du是思科zhi有的协议dao,叫做1653ISL.
另一种是RFC公有的协议专叫做802.1Q. 两种协议都是针对TRUNK承载属不同VLAN为防止混乱而产生的.默认情况下.交换机上所有的接口都位于VLAN1下.也就是NATIVE VLAN.
事实上,本地VLAN中不仅仅有着接口,还有STP信息,比如BPDU桥接协议数据单元,VLAN ID的信息等等都要通过native
vlan来传输.ISL协议和802.1Q的区别在于针对native vlan是否打标.
ISL是全部都打,有几个VLAN打几个标记,而.1Q协议除了VLAN1也就是native
vlan不打标记之外其他的VLAN都打标记,作用都是一样的,都能让TRUNK识别不同的VLAN.
那为什么不对VLAN1打标记呢.就是因为VLAN1中承载着许多信息.对native vlan标记是相当不利的
**Hybrid:**混合接口(思科不支持)
这个接口是干嘛用的呢。顾名思义,混合,意思就是支持Aeccss和trunk同时使用,但是这个出入都需要打标签解标签,也就是TAG,什么是标签呢,下面我们会说到。
TAG:标签,我们知道,为什么同一个VLAN里面的数据可以通信呢,第一个,同网段是必须的吧?第二个VLAN,为什么说是VLAN内可以通信呢,是因为他们VLAN内的主机发送ping包或者其他数据包的时候,到达网关之后,会把数据包头前面加上一个属于他VLAN的标签(TAG),因为Access(连接终端接口)是不带TAG包的,所以进出就需要打标签和解标签。对面看到跟我(同VLAN)是一个TAG(标签)自然就会帮你接标签然后把数据包发送到目的地再返回去。
三种类型的端口可以共存在一台设备上,但Trunk端口和Hybrid端口之间不能直接切换,只能先设为Access端口,再设置为其他类型端口。例如:Trunk端口不能直接被设置为Hybrid端口,只能先设为Access端口,再设置为Hybrid端口。
比如说我现在在接口下设置了trunk口,我想变成hybrid口的话,要先设置成Access先,然后再变hybrid,如果按照一般思路是no trunk之类的,所以这里需要注意一下。
**
3.大白话讲解类型
**
交换机内部的对vlan tag的处理有以下几种情况:(按照数据包的转发方向)
1、从Access端口进入,然后从Access端口发出;则进入是带上vlan tag,发出时去掉vlan tag;
2、从Access端口进入,然后从Trunk端口发出;则进入时带上vlan tag,发出时保留vlan tag;
3、从Trunk端口进入,然后从Trunk端口发出;则vlan tag无变化,进来什么样出去还是什么样;
4、从Trunk端口进入,然后从Access端口发出;则进入时无变化,出去时去掉vlan tag;
其实很简单,从access口出来的都是不带tag的,从trunk口出来,都是带tag的
trunk的作用是可以让多个vlan通过,原理是对不同的vlan打上不同的标签以区分不同的vlan的数据帧
因此,Access接口发出的数据帧肯定不带Tag,Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag,其他都带VLAN标签,Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag,某些VLAN的数据帧不带Tag。
