CCNP-第十六篇-VXLAN效果演示+端口镜像

CCNP-第十六篇-VXLAN(二)+端口镜像

这一篇主要搞vxlan的实操演示

VXLAN演示

在这里插入图片描述
正常的ensp里面应该是没这个镜像的
要用到这个CE12800
我这有,可以提供给大家使用
链接：https://pan.baidu.com/s/1nqGo8a7mmWpthu-CuBC80Q?pwd=cjnb
提取码：cjnb
这玩意要手动导入到ENSP里面去

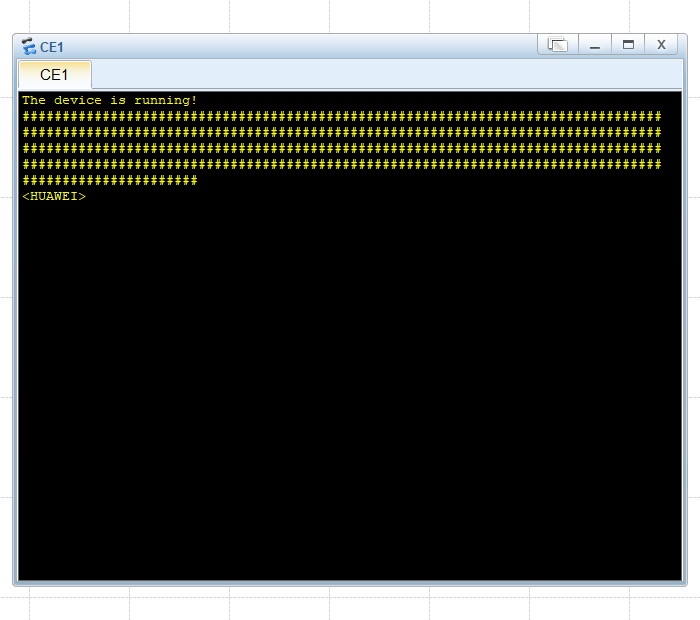

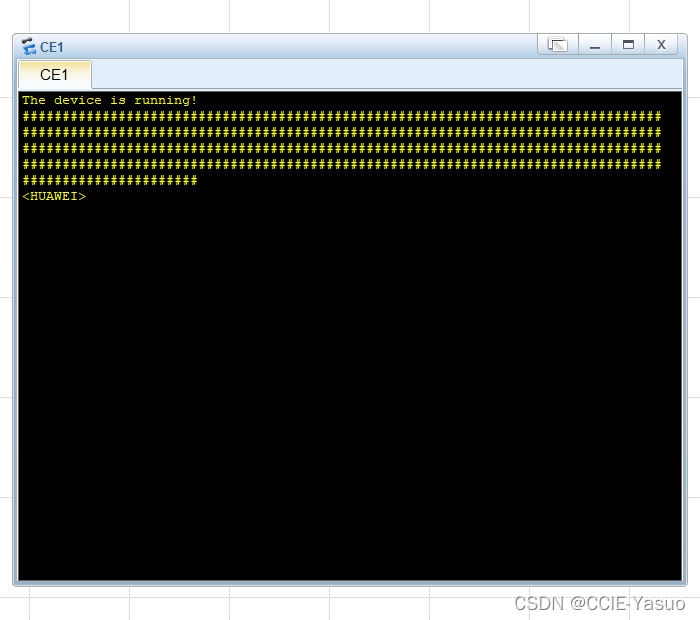

我32g的电脑,开机都等了几分钟,但是不会太影响使用,就是开机慢

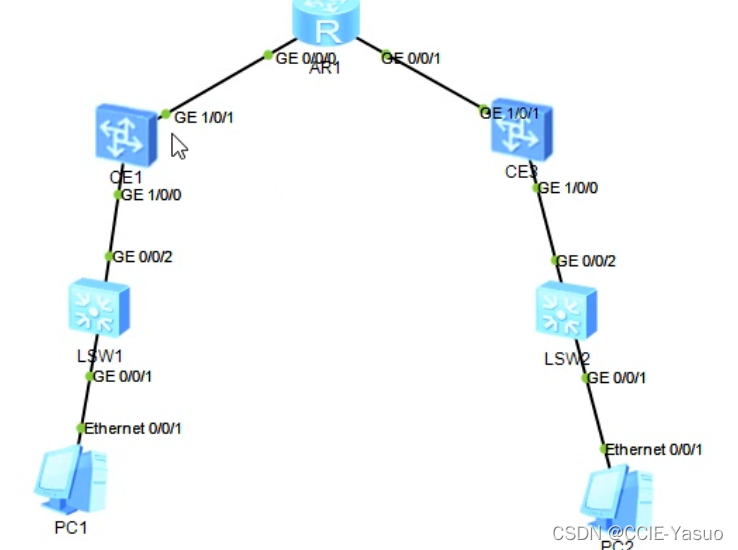

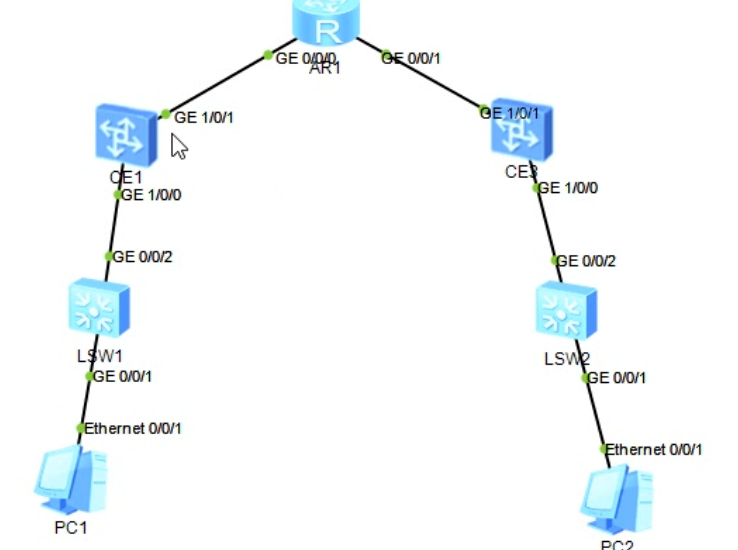

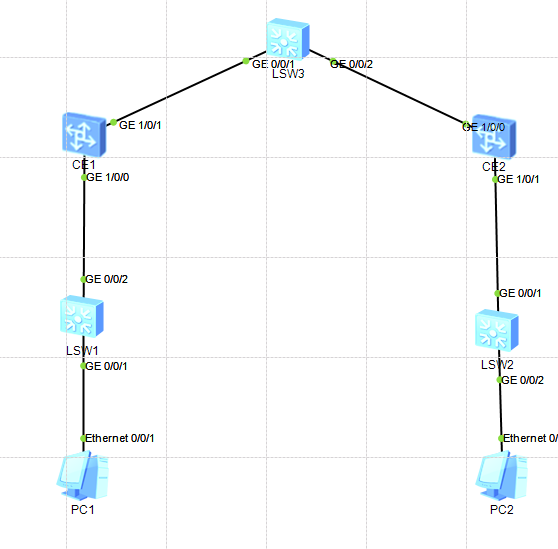

在这里插入图片描述

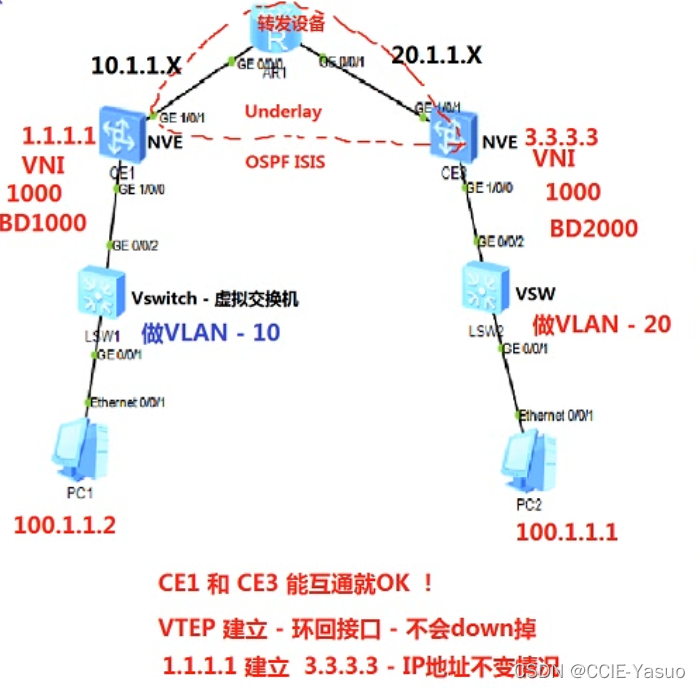

那么其中分别担任的角色是
LSW分别代表V-switch(如果在真实环境中,都是虚拟化,你看不见的,只能看见的是一台物理服务器里面的虚拟化的设备)
CE分别代表NVE
PC分别代表下属服务器
中间的无所谓了,反正他就是三层互通的其中一个设备

那么其中
在这里插入图片描述
这三个地方,就代表着一个underlay的环境
什么意思呢?纯底层,他们三能互通就ok了

左右设备VNI各为1000
左边设备BD为1000
右边设备BD为2000
最后需求为左右设备能互通
在这里插入图片描述
左边PC的IP100.1.1.2
右边PC的IP100.1.1.1
网关都为100.1.1.254

不要看图片的VLAN,左边的PC对应VLAN为100,右边为200
最上面的左边VLAN为10,右边为20

至于最上面的underlay就没什么关系了,随便写
顺带讲一下

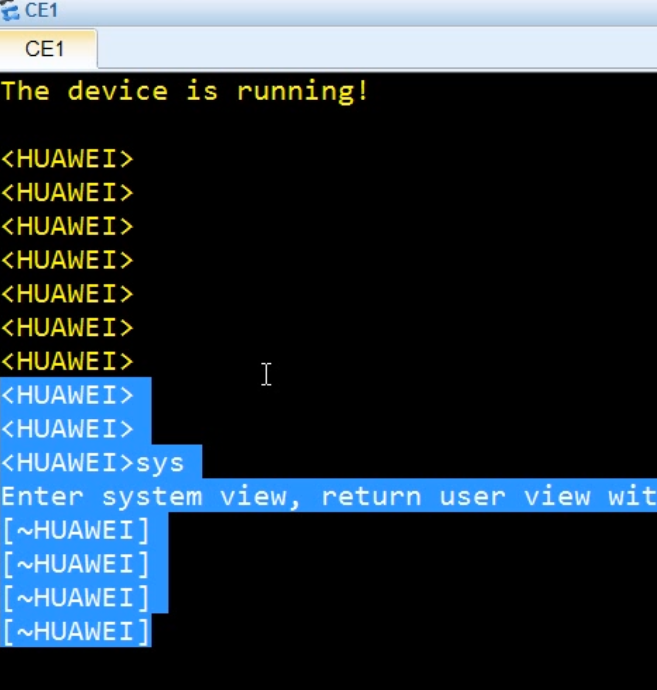

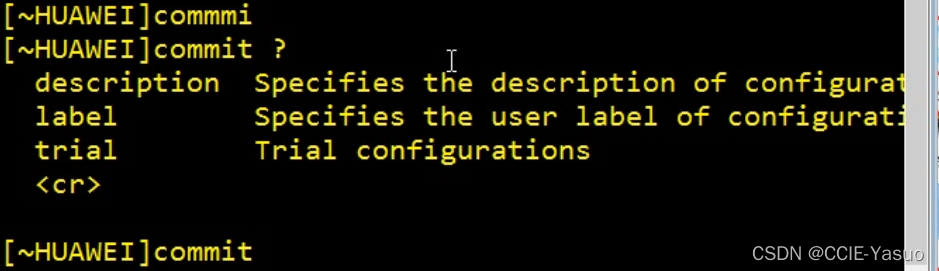

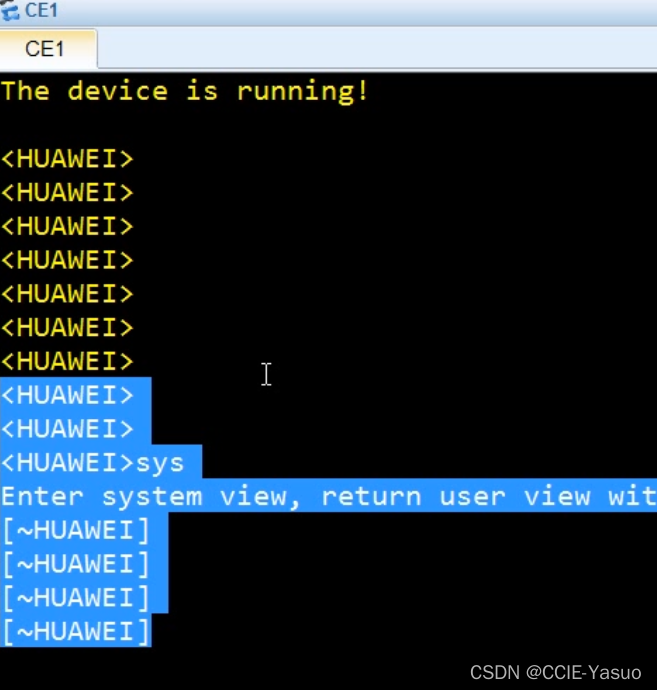

在这里插入图片描述 在华为的CE级设备中
进入了sys之后,他这会多了一个波浪号
意思是做的所有配置不生效

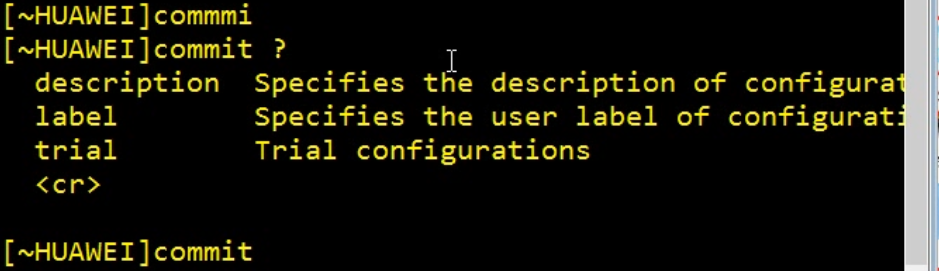

为什么呢,怕你做的有问题,得commit後提交,才能生效
在这里插入图片描述
CE:企业边界设备,也可用于数据中心边界

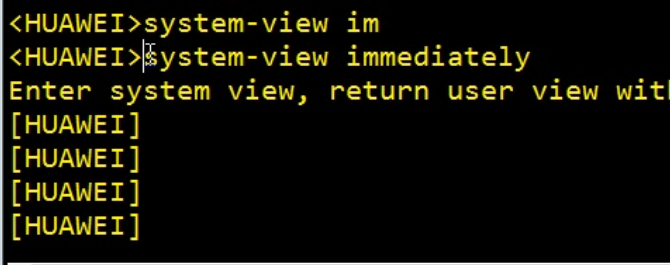

当然也有解决办法
在这里插入图片描述

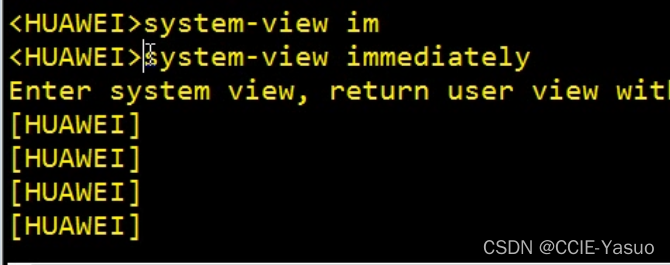

这样的意思是立刻进入生效视图,做什么命令就跟平时的一样了

在这里插入图片描述
直接打子接口他会告诉你不生效的

下联那个接口做子接口,是用来给VLAN去标签的
然后只能启2层的子接口,因为上面已经配置了IP是三层的了

给底层去标签

首先提前做好VXLAN和BD
在这里插入图片描述

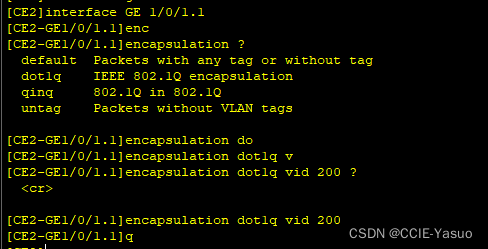

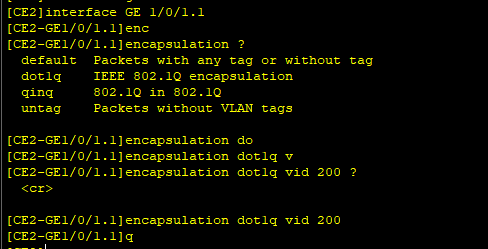

然后在子接口上去除标记
在这里插入图片描述
在这里插入图片描述

请注意,连接vswitch的接口不需要任何配置,打开接口即可!VLAN对应的是Vswitch的VLAN
在这个点,有多少VLAN,就有多少子接口,这个工程也是够大的
子接口的作用仅仅是给下面的VLAN解封装

建隧道,tunnel(VPET)

各自的工作都做好了,那就差建隧道了,那不就来了嘛
在这里插入图片描述
这个过程很像写tunnel,但是,不需要写目的地
在这里插入图片描述

对端:
在这里插入图片描述

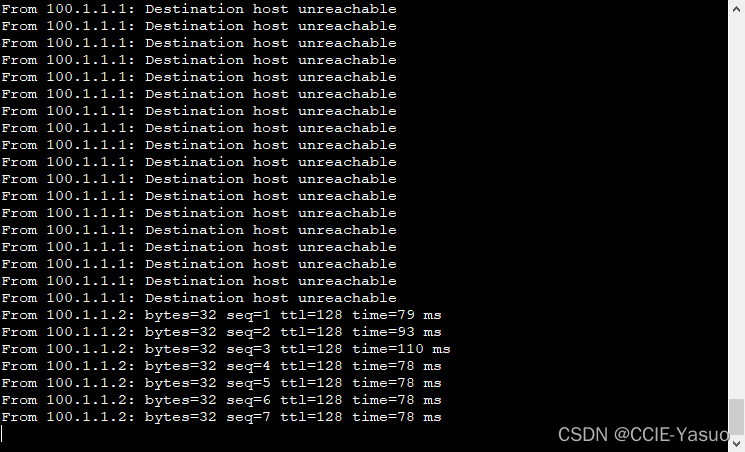

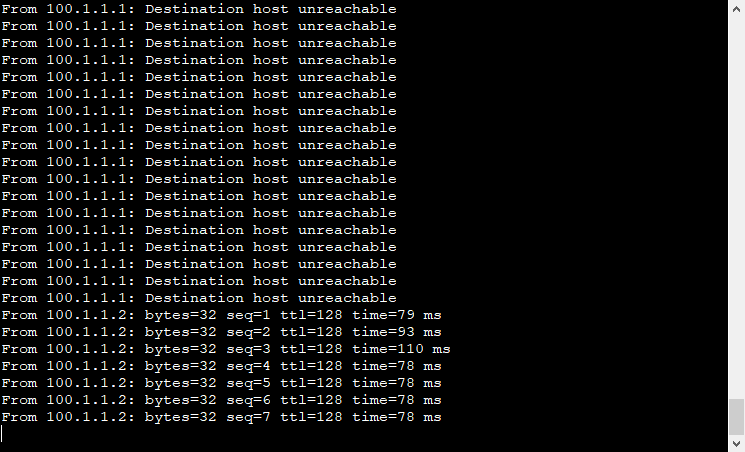

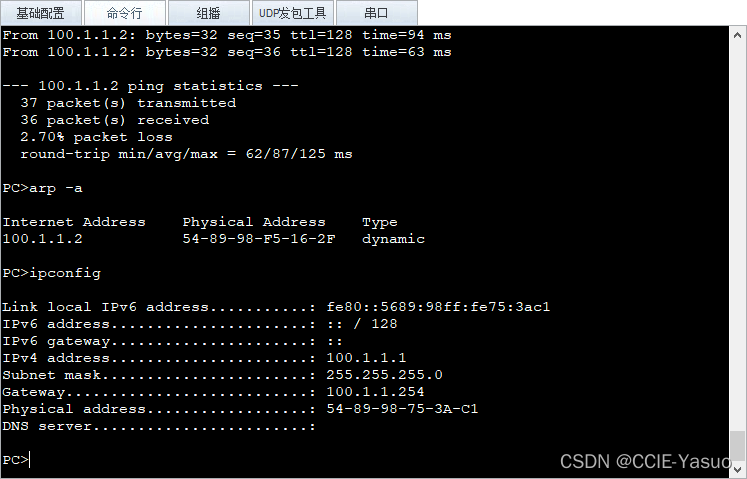

当做完配置后,直接通了
在这里插入图片描述
这就是VXLAN的效果

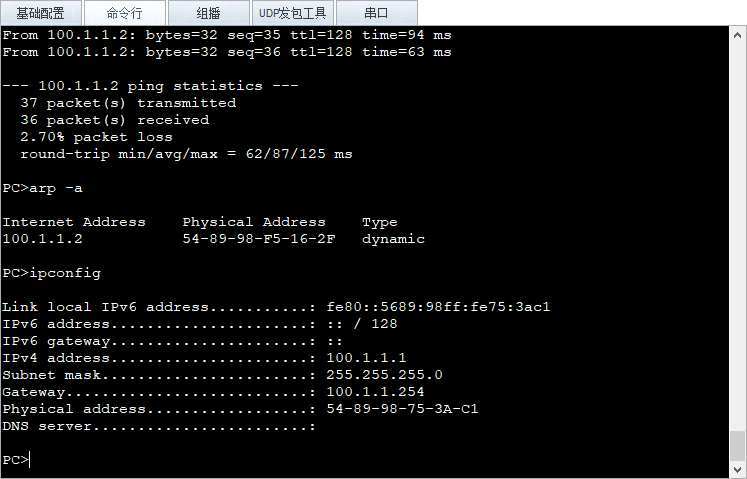

既然我们说的大二层,二层,那来看看arp不就知道了嘛,没问题
在这里插入图片描述

各设备配置如下

对应此图片
在这里插入图片描述

[CE1]dis current-configuration
!Software Version V800R013C00SPC560B560
!Last configuration was updated at 2022-02-21 00:25:00+00:00
!Last configuration was saved at 2022-02-20 23:59:09+00:00
#
sysname CE1
#
device board 17 board-type CE-MPUB
device board 1 board-type CE-LPUE
#
vlan batch 10
#
bridge-domain 1000vxlan vni 1000
#
vni 1000
#
aaa#authentication-scheme default#authorization-scheme default#accounting-scheme default#domain default#domain default_admin
#
interface Vlanif10ip address 10.1.1.1 255.255.255.0
#
interface MEth0/0/0undo shutdown
#
interface GE1/0/0undo shutdown
#
interface GE1/0/0.10 mode l2encapsulation dot1q vid 100bridge-domain 1000
#
interface GE1/0/1undo shutdownport default vlan 10
#
interface GE1/0/2undo shutdown
#
interface GE1/0/3shutdown
#
interface GE1/0/4shutdown
#
interface GE1/0/5shutdown
#
interface GE1/0/6shutdown
#
interface GE1/0/7shutdown
#
interface GE1/0/8shutdown
#
interface GE1/0/9shutdown
#
interface LoopBack0ip address 1.1.1.1 255.255.255.0
#
interface Nve1source 1.1.1.1vni 1000 head-end peer-list 3.3.3.3
#
interface NULL0
#
ospf 1 router-id 1.1.1.1area 0.0.0.0network 1.1.1.0 0.0.0.255network 10.1.1.0 0.0.0.255
#
ssh authorization-type default aaa
#
user-interface con 0
#
port-group lin
#
vm-manager
#
return[CE1]dis ip int br
*down: administratively down
!down: FIB overload down
^down: standby
(l): loopback
(s): spoofing
(d): Dampening Suppressed
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 0
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 1
Interface                   IP Address/Mask    Physical Protocol VPN
LoopBack0                   1.1.1.1/24         up       up(s)    --
MEth0/0/0                   unassigned         up       down     --
NULL0                       unassigned         up       up(s)    --
Vlanif10                    10.1.1.1/24        up       up       --
[CE1]dis ip rout
[CE1]dis ip routing-table
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black holeroute
------------------------------------------------------------------------------
Routing Table : _public_Destinations : 12       Routes : 12        Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface1.1.1.0/24  Direct  0    0             D   1.1.1.1         LoopBack01.1.1.1/32  Direct  0    0             D   127.0.0.1       LoopBack01.1.1.255/32  Direct  0    0             D   127.0.0.1       LoopBack03.3.3.3/32  OSPF    10   2             D   10.1.1.2        Vlanif1010.1.1.0/24  Direct  0    0             D   10.1.1.1        Vlanif1010.1.1.1/32  Direct  0    0             D   127.0.0.1       Vlanif1010.1.1.255/32  Direct  0    0             D   127.0.0.1       Vlanif1020.1.1.0/24  OSPF    10   2             D   10.1.1.2        Vlanif10127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0127.0.0.1/32  Direct  0    0             D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
[CE1]
[CE1]
[CE1]
[CE1]
[CE1]
[CE1]

[CE2]dis current-configuration
!Software Version V800R013C00SPC560B560
!Last configuration was updated at 2022-02-21 00:42:44+00:00
!Last configuration was saved at 2022-02-20 23:58:52+00:00
#
sysname CE2
#
device board 17 board-type CE-MPUB
device board 1 board-type CE-LPUE
#
vlan batch 20
#
bridge-domain 2000vxlan vni 1000
#
vni 1000
#
aaa#authentication-scheme default#authorization-scheme default#accounting-scheme default#domain default#domain default_admin
#
interface Vlanif20ip address 20.1.1.1 255.255.255.0
#
interface MEth0/0/0undo shutdown
#
interface GE1/0/0undo shutdownport default vlan 20
#
interface GE1/0/1undo shutdown
#
interface GE1/0/1.1 mode l2encapsulation dot1q vid 200bridge-domain 2000
#
interface GE1/0/2undo shutdown
#
interface GE1/0/3shutdown
#
interface GE1/0/4shutdown
#
interface GE1/0/5shutdown
#
interface GE1/0/6shutdown
#
interface GE1/0/7shutdown
#
interface GE1/0/8shutdown
#
interface GE1/0/9shutdown
#
interface LoopBack0ip address 3.3.3.3 255.255.255.0
#
interface Nve1source 3.3.3.3vni 1000 head-end peer-list 1.1.1.1
#
interface NULL0
#
ospf 1 router-id 3.3.3.3area 0.0.0.0network 3.3.3.0 0.0.0.255network 20.1.1.0 0.0.0.255
#
ssh authorization-type default aaa
#
user-interface con 0
#
vm-manager
#
return
[CE2]
[CE2]
[CE2]dis ip int br
[CE2]dis ip int brief
*down: administratively down
!down: FIB overload down
^down: standby
(l): loopback
(s): spoofing
(d): Dampening Suppressed
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 0
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 1
Interface                   IP Address/Mask    Physical Protocol VPN
LoopBack0                   3.3.3.3/24         up       up(s)    --
MEth0/0/0                   unassigned         up       down     --
NULL0                       unassigned         up       up(s)    --
Vlanif20                    20.1.1.1/24        up       up       --
[CE2]
[CE2]
[CE2]dis ip rougt
[CE2]dis ip rou
[CE2]dis ip routing-table
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black holeroute
------------------------------------------------------------------------------
Routing Table : _public_Destinations : 12       Routes : 12        Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface1.1.1.1/32  OSPF    10   2             D   20.1.1.2        Vlanif203.3.3.0/24  Direct  0    0             D   3.3.3.3         LoopBack03.3.3.3/32  Direct  0    0             D   127.0.0.1       LoopBack03.3.3.255/32  Direct  0    0             D   127.0.0.1       LoopBack010.1.1.0/24  OSPF    10   2             D   20.1.1.2        Vlanif2020.1.1.0/24  Direct  0    0             D   20.1.1.1        Vlanif2020.1.1.1/32  Direct  0    0             D   127.0.0.1       Vlanif2020.1.1.255/32  Direct  0    0             D   127.0.0.1       Vlanif20127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0127.0.0.1/32  Direct  0    0             D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
[CE2]

[ZHONGXIN]dis ip int br
[ZHONGXIN]dis ip int brief
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 3
The number of interface that is DOWN in Physical is 2
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 2Interface                         IP Address/Mask      Physical   Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           down       down
Vlanif10                          10.1.1.2/24          up         up
Vlanif20                          20.1.1.2/24          up         up
[ZHONGXIN]dis ip rout
[ZHONGXIN]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: PublicDestinations : 8        Routes : 8        Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface1.1.1.1/32  OSPF    10   1           D   10.1.1.1        Vlanif103.3.3.3/32  OSPF    10   1           D   20.1.1.1        Vlanif2010.1.1.0/24  Direct  0    0           D   10.1.1.2        Vlanif1010.1.1.2/32  Direct  0    0           D   127.0.0.1       Vlanif1020.1.1.0/24  Direct  0    0           D   20.1.1.2        Vlanif2020.1.1.2/32  Direct  0    0           D   127.0.0.1       Vlanif20127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0[ZHONGXIN]
[ZHONGXIN]dis cu
[ZHONGXIN]dis current-configuration
#
sysname ZHONGXIN
#
vlan batch 10 20
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http
#Feb 21 2022 00:48:22-08:00 ZHONGXIN DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011
.5.25.191.3.1 configurations have been changed. The current change number is 1,
the change loop count is 0, and the maximum number of records is 4095.interface
Vlanif1
#
interface Vlanif10ip address 10.1.1.2 255.255.255.0
#
interface Vlanif20ip address 20.1.1.2 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1port link-type accessport default vlan 10
#
interface GigabitEthernet0/0/2port link-type accessport default vlan 20
#
interface GigabitEthernet0/0/3
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
#
interface GigabitEthernet0/0/23
#
interface GigabitEthernet0/0/24
#
interface NULL0
#
ospf 1area 0.0.0.0network 10.1.1.0 0.0.0.255network 20.1.1.0 0.0.0.255
#
user-interface con 0
user-interface vty 0 4
#
return
[ZHONGXIN]

剩下的不贴上来了,左边为VLAN100右边为VLAN200
然后上行口是Trunk放行全部
PC就对应左右各一个同网段IP就没了
在CE设备上是可以看到两个PC的MAC地址的
这个就是VXLAN的演示效果

SPAN-端口镜像(官网叫分析器)

SPAN，全称为Switched Port Analyzer,交换机端口分析器
这个是用于本地的抓包.也是最常用的

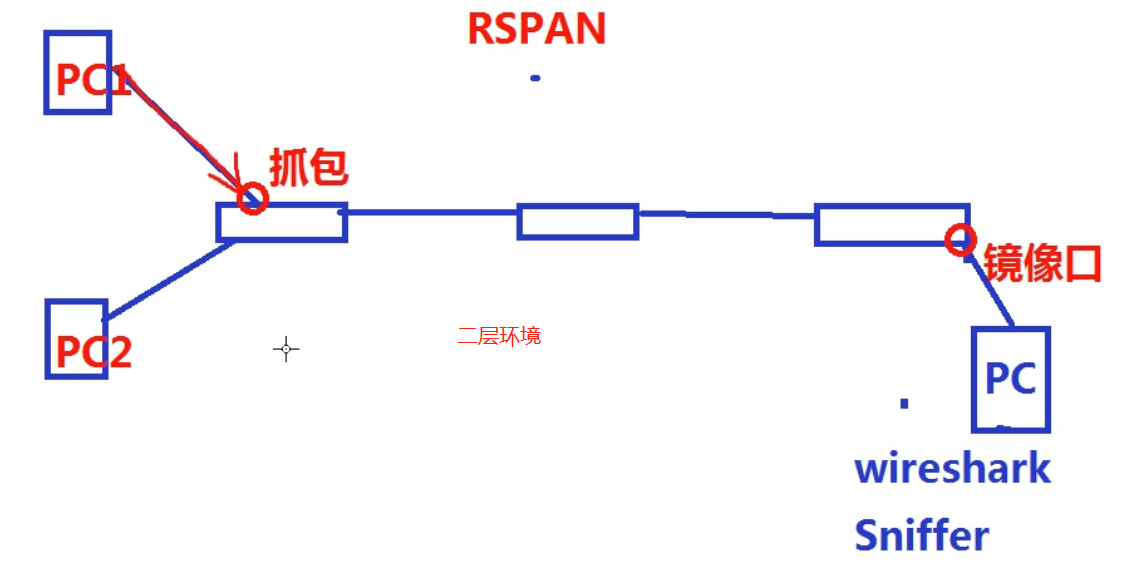

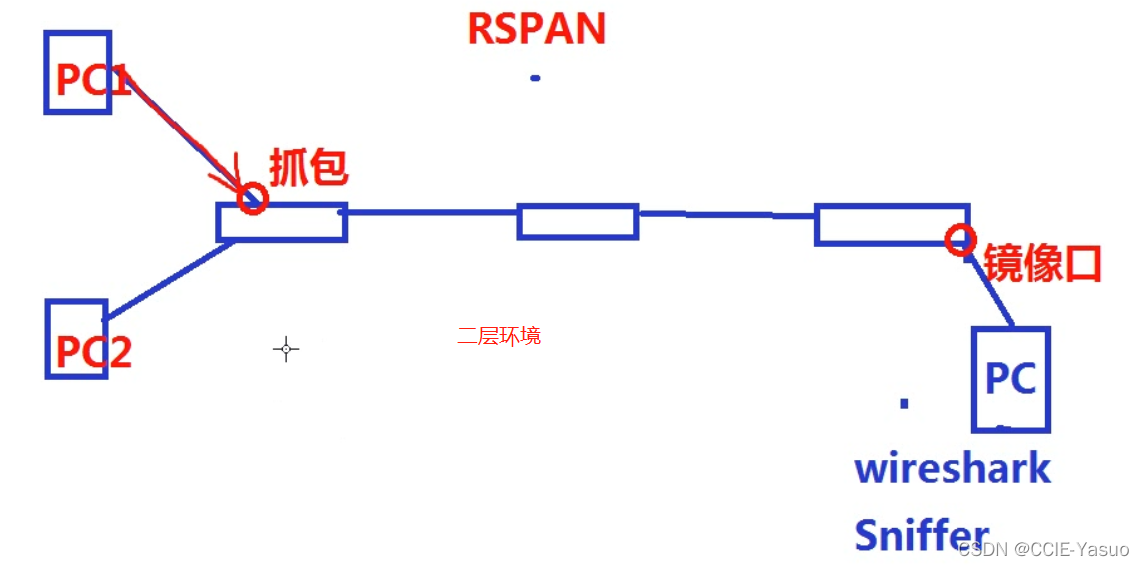

RSPAN呢,适用于远程的
这个R是什么呢,代表的是Remote,远程(适用于二层环境)
承载在VLAN下的在这里插入图片描述

ERSPAN
Encapsulation Remote SPAN,他是可以基于三层环境的
暂时只能针对思科6500系列以上或者N7K,N9K

但是,镜像是非常消耗设备内存的,搞不好会搞的低性能的设备宕机

操作方法

思科

这个比较常用,特别在安全领域
所以思科和华为都演示一下

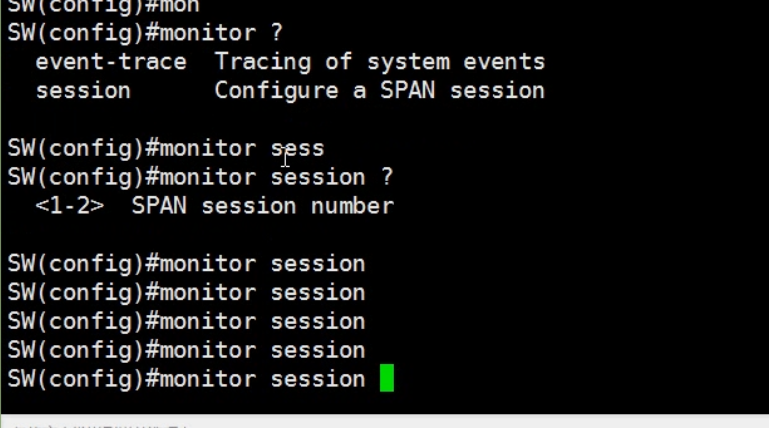

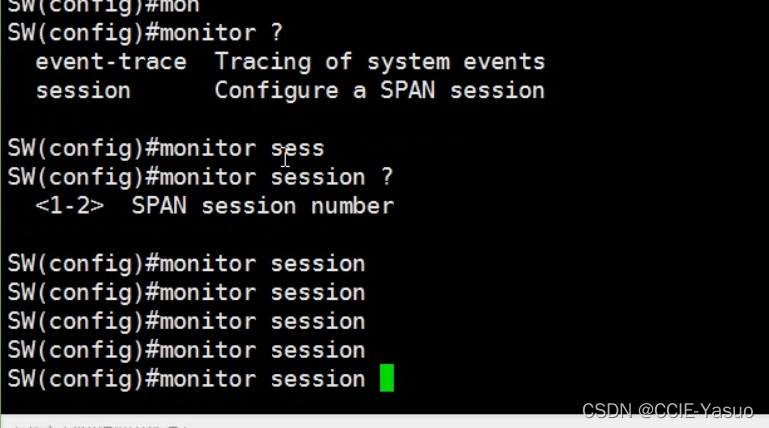

创造一个镜像组在这里插入图片描述
首先,这个设备性能较低,只能启两个镜像组
一般的设备是4个,根据设备性能厂家来设定
然后目前本人见过最多的是支持8个镜像组.
这里仅仅是一个组,Group
在这里插入图片描述

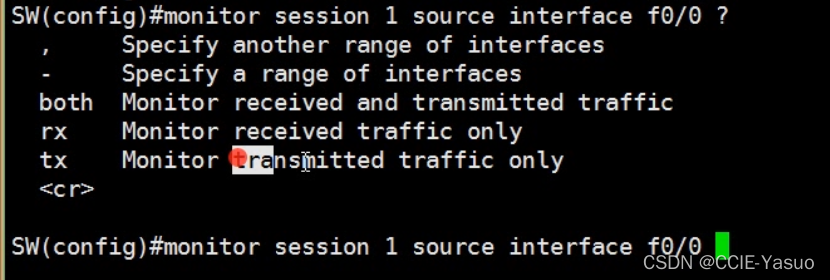

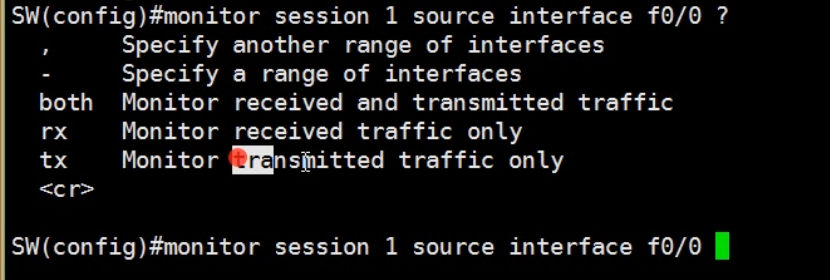

rx是上行,tx是下行,默认下我们会打上both,意思是上下行都抓
如果不写他会默认有的
在这里插入图片描述

手动指定源和目的,就完事了.

此时来验证一下(环境不用管,都是对应好的)

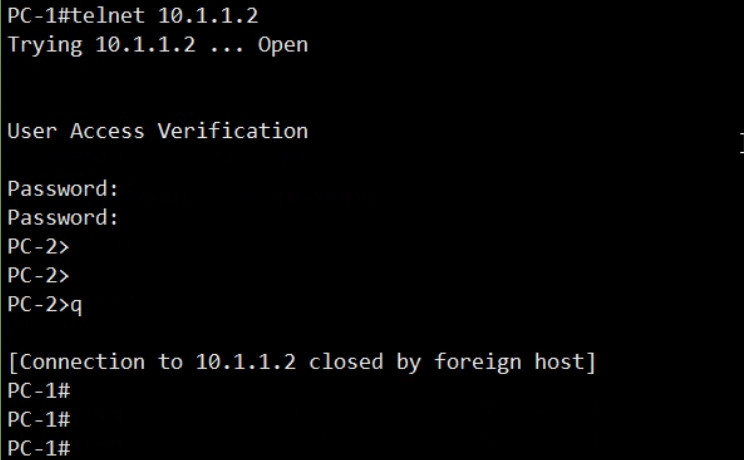

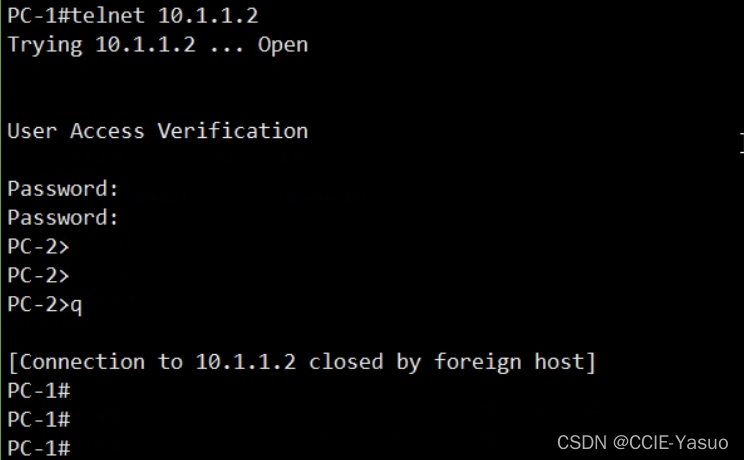

telent在这里插入图片描述

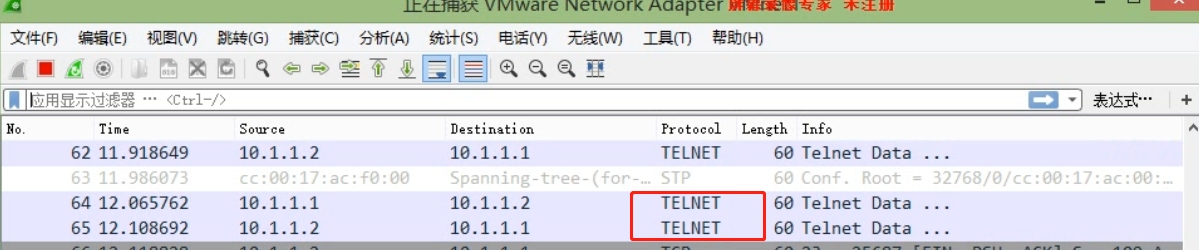

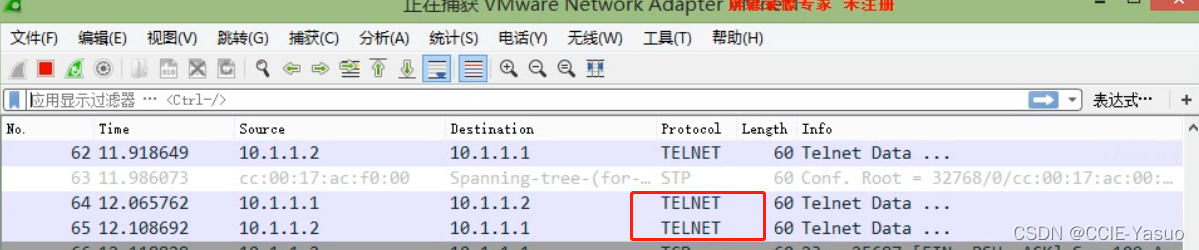

wireshare
在这里插入图片描述
通过抓包可以看见,已经看到了telnet的数据包通过

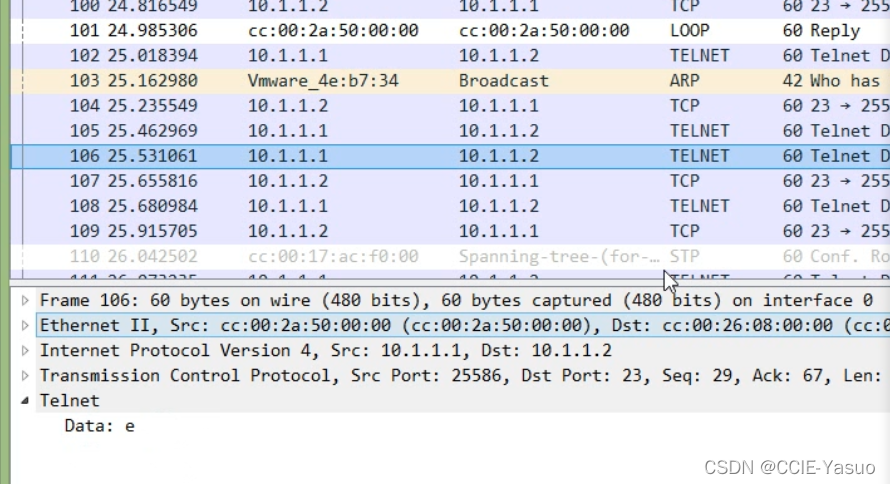

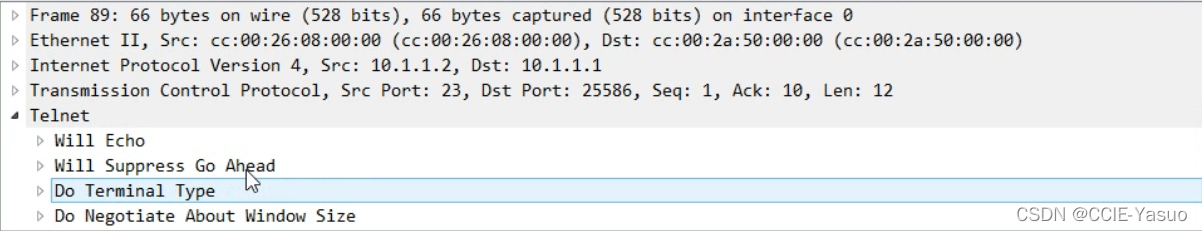

科普一下抓包
在这里插入图片描述
第一个Frame呢,就是数据格式后面的,字节,来自interface0接口
第二个呢,二层协议,源MAC,目的MAC
第三个,三层,IPV4,源地址10.1.1.2.目的地10.1.1.1
第四个呢,四层,TCP看到了不,来自源端口23,目的端口,长度,ACK

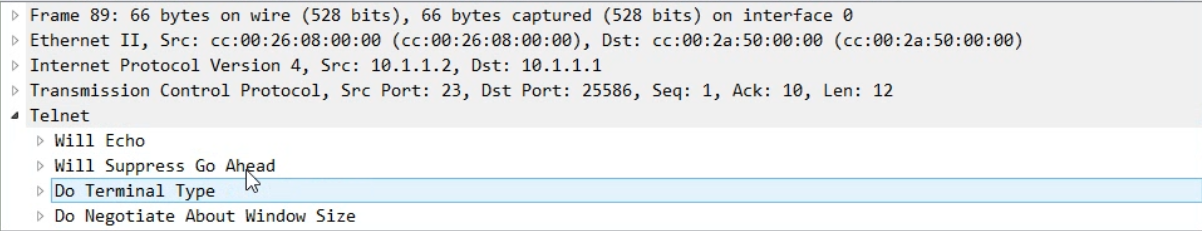

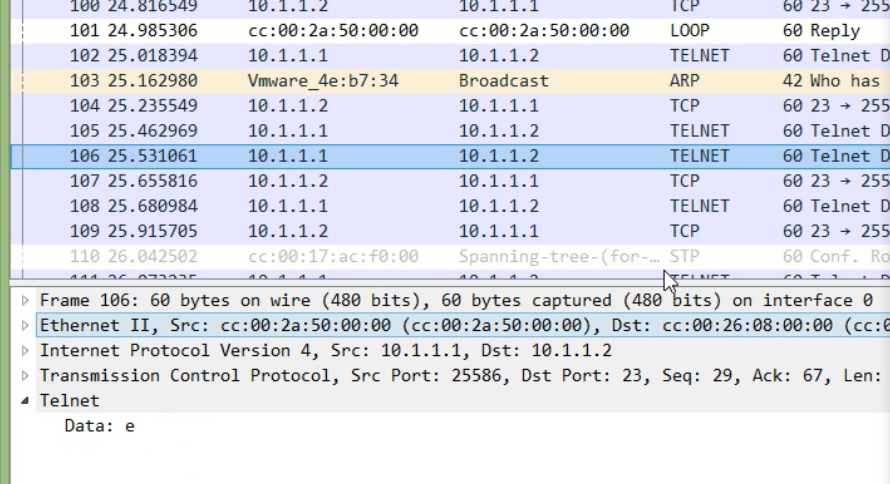

但是最主要,还是看下面这个保温,里面的内容,里面会有data数据
在这里插入图片描述
密码是huawei,这里面就是其中一个
在这里插入图片描述
抓包什么都能看到,会看就行,这也有一个不好的地方,telnet是明文的.
现在的基本上都是密文,抓到也没用

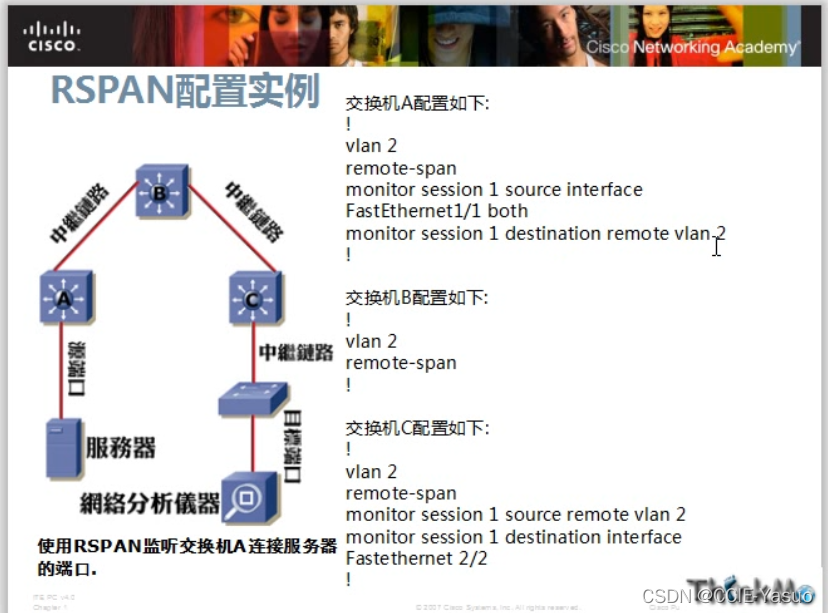

RSPAN配置仅做展示,不做演示

在这里插入图片描述
其实这个很麻烦,因为这个会要求每一台设备都有相同的remote-vlan,先不说浪不浪费,就挺麻烦的.

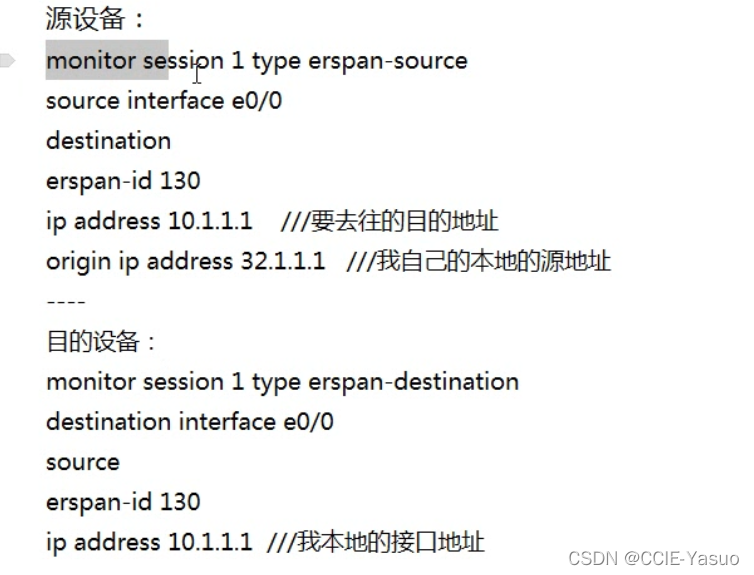

ERSPAN,这个也无法演示

这个要求的硬件性能很高,我这没有这个的ISO,所以只能给出配置了,一般也用不到,一般这些高端设备都是用在数据中心,IDC的
在这里插入图片描述
注:这个只是配置模板,实际请自己修改.建立与互通的前提下

附带一句,这里的技术有人会觉得归属NA,会有人觉得归属NP,也会有人觉得归属IE,我这个只是自我感觉的定义哈

华为配置端口镜像

observe-port 1 interface GigabitEthernet0/0/1   //配置G0/0/1口为输出,接的是电脑或监控设备
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2port-mirroring to observe-port 1 inbound    //上行口流量port-mirroring to observe-port 1 outbound   //下行口流量   这里配置的时候可以打both,但是他显示是这样显示的
#

华为配置远程镜像

发送源
<SW2>dis current-configuration
#
sysname SW2
#
observe-port 1 interface GigabitEthernet0/0/3 vlan 10 //配置远程观察端口所属VLAN10,这个VLAN就是思科里面的那个Remote-VLAN,每个经过的交换机都需要
#
interface GigabitEthernet0/0/1port-mirroring to observe-port 1 inboundport-mirroring to observe-port 1 outbound
#
interface GigabitEthernet0/0/2port-mirroring to observe-port 1 inboundport-mirroring to observe-port 1 outbound
#
interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan 10(这里可以写10,也可以写ALL,3口是互联的交换机的接口)
#

接受方
<SW3>display current-configuration
#
sysname SW3
#
vlan batch 10
#
interface GigabitEthernet0/0/1  (这个接口是连接交换机连接交换机的接口)port link-type trunkport trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2  (这个接口是接收镜像口)port link-type accessport default vlan 10

好的本次到这里就结束了，欢迎观看我的文章。我是CCIE-Yasuo，喜欢就关注我吧，下一期见。
欢迎新盟教育的同学一起来交流，我是41期的疾风剑豪
同时我也是一名18岁来自大专的学生在学校写的，如有写的不对或侵权请及时联系删除。

本文来自互联网用户投稿，该文观点仅代表作者本人，不代表本站立场。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如若转载，请注明出处：http://www.mzph.cn/news/439091.shtml

如若内容造成侵权/违法违规/事实不符，请联系多彩编程网进行投诉反馈email:809451989@qq.com，一经查实，立即删除！

相关文章

CCNP-第十四篇-BGP综合实验

CCNP-第十四篇-BGP综合实验

CCNP-第十四篇-BGP综合实验 大家好呀,学了那么长时间的BGP,又是一个巨大分水岭,那怎么能没综合实验呢? 答案以及个人录制视屏(数字那个视频因为录制软件的问题看不到命令行可以直接看后面的,不喜勿喷) 链接&#xff1a;https://pan.baidu.com/s/159TcFZyugYgupXzgBN1l-w?pwd…
阅读更多...
CCIE-LAB-第一篇-教学导入环境

CCIE-LAB-第一篇-教学导入环境

CCIE-LAB-第一篇-教学导入环境 2022/2/23 时间好紧啊草 开始讲lab就内容会变少,更新速度会变快. 做IE LAB 头都大,不信去看拓扑图就知道了,在第二篇 首先下载这四个东西导入进入vm里面 链接&#xff1a;https://pan.baidu.com/s/1lrrlSyEMpi0jUde_VhLR6A?pwdfgdt 提取码&a…
阅读更多...
CCIE-LAB-第二篇-端口聚合LACP+RSTP

CCIE-LAB-第二篇-端口聚合LACP+RSTP

CCIE-LAB-第二篇-端口聚合LACP+RSTP 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 解决101.102.110-交换机,在左上角,请注意还有生成树的环境 做链路聚合 TAG:不要修改预配置的,他预先的LACP 关日志 比如这些烦人的东东你可以关掉他的日志 no log…
阅读更多...
CCIE-LAB-第三篇-VRRP+SLA

CCIE-LAB-第三篇-VRRP+SLA

CCIE-LAB-第三篇-VRRP+SLA 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 简单翻译 做冗余,意思就是VRRP.必须用优先级. 每个路由器都要用ping包去检测r11和r12的接口,每5秒一次,400毫秒内收不到回复就会通告不可达.如果11和12都挂了,那么交换…
阅读更多...
CCIE-LAB-第四篇-OSPFv2+SHA384+BFD

CCIE-LAB-第四篇-OSPFv2+SHA384+BFD

CCIE-LAB-第四篇-OSPFv2+SHA384+BFD 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 本次修改设备为sw101.sw102.sw201.sw202 问题描述 1:启动OSPFv2,保证邻居关系 2.保障认证和完整性,在冗余连接上. DC和HQ要保证OSPF的源数据,
阅读更多...
CCIE-LAB-第五篇-DHCP+DHCP-Realy+DHCP snooping

CCIE-LAB-第五篇-DHCP+DHCP-Realy+DHCP snooping

CCIE-LAB-第五篇-DHCP+DHCP-Realy+DHCP snooping 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译： 第1.5节：针对HQ的DHCP IPV4服务（2点）问题使HO VLAN 2000和VLAN 2001中的主机能够根据这些要求1通过DHCP获得其IP配置。在SW211上，分别…
阅读更多...
CCIE-LAB-第六篇-IPV6+SLLAC

CCIE-LAB-第六篇-IPV6+SLLAC

CCIE-LAB-第六篇-IPV6+SLLAC 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译: 第1.6节：HQ中的IPV6（点）问题在sw101和sw102上为交换机虚拟接口实施Pv6（SVT的SVLAN 2000和Vlan200l根据这些要求SSW10接口VLAN 2000:2001:DB8:1💯1/64接口…
阅读更多...
CCIE-LAB-第七篇-IPV6 EIRGP+Passive

CCIE-LAB-第七篇-IPV6 EIRGP+Passive

CCIE-LAB-第七篇-IPV6 EIRGP+Passive 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译: 在HQ中，根据这些要求1在rll、r12、sw101和sw 102上启用IPV6的EIGRP。使用过程名称“ccie”（不带引号）和编号650012。不要配置任何其他IPV6地址3。I…
阅读更多...
CCNP-第十七篇-VXLAN(三)

CCNP-第十七篇-VXLAN(三)

CCNP-第十七篇-VXLAN(三) 今天主要有点点复习的效果,这篇内容会偏少一点点 今天主要演示VXLAN环境下的跨子网的vxlan 跨子网的VXLAN 部署方式 1.集中式GW部署,意味着内网里面就一个大网关 本次演示 2.分布式GW部署,这里面会涉及到MPLSBGP,不过很多IDC都用这种. 建立VTEP的过…
阅读更多...
CCIE-LAB-第八篇-OSPF前缀压制+MTU+路由汇总

CCIE-LAB-第八篇-OSPF前缀压制+MTU+路由汇总

CCIE-LAB-第八篇-OSPF前缀压制+MTU+路由汇总 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译:1.交换机sw20l和sw202必须在全状态下与接口Vlan3999上的vedge2l和vedge22建立稳定的OSPF邻接。为满足此要求所需的任何配置更改和修正只能在交…
阅读更多...
Sharepoint项目周记一：关于开展MOSS项目的前期调查和需要解决的问题

Sharepoint项目周记一：关于开展MOSS项目的前期调查和需要解决的问题

最近负责一个项目&#xff0c;需要结合MOSS TFS Project Server&#xff0c;有的技术以前也没接触过&#xff0c;肯定会遇到很多问题&#xff0c;在此列出项目中的问题和自己的一些感悟。一、对于页面的自定义开发1、可以使用webpart简要步骤&#xff1a; a、将生成的dll放入…
阅读更多...
CCIE-LAB-第九篇-BGP下一跳+EBGP防环+伪装AS+通过标签过滤路由

CCIE-LAB-第九篇-BGP下一跳+EBGP防环+伪装AS+通过标签过滤路由

CCIE-LAB-第九篇-BGP下一跳+EBGP防环+伪装AS+通过标签过滤路由 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译: 2根据这些要求：在HQ rli和SP#I r32之间启动BGP对等。启动DC 2I和SP#I r33之间的BGP对等。在DC r22和SP#24之间启动BGP对等，…
阅读更多...
让SharePoint站点输出详细错误信息[转]

让SharePoint站点输出详细错误信息[转]

转自&#xff1a;http://blog.csdn.net/jackjoy/archive/2007/07/31/1719012.aspx 很显然&#xff0c;这样的错误提示除了会让人抓狂之外对解决问题没有任何帮助&#xff0c;弄过ASP.NET的朋友们都应该想到了修改站点的web.config文件来解决网站相关的问题&#xff0c;对于Sha…
阅读更多...
CCIE-LAB-第十篇-BGP-VPNV4+VNPN6+MPLS+关闭TTL

CCIE-LAB-第十篇-BGP-VPNV4+VNPN6+MPLS+关闭TTL

CCIE-LAB-第十篇-BGP-VPNV4+VNPN6+MPLS+关闭TTL 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译: 根据以下要求在SP#I中配置路由器r3、r4、r5和r6：我在不使用路由反射器的情况下，为相互的VPNV4和VPNV6路由交换配置r3到r6。使用Lo0 IPV4地…
阅读更多...
在SharePoint环境中更换密码

在SharePoint环境中更换密码

下图展示了在一个拥有两个WFE服务器的SharePoint服务器场中更换SharePoint场管理员密码的一个过程. 密码的更改并不要求重启系统. Windows的服务和IIS可以使用密码更换之前的, 由旧密码生成的security token登录并持续运行. 注意, 在更换密码的过程中, 不要重启IIS或整个服务器…
阅读更多...
CCIE-LAB-第十一篇-DMVPN+IPSEC+BGP

CCIE-LAB-第十一篇-DMVPN+IPSEC+BGP

CCIE-LAB-第十一篇-DMVPN+IPSEC+BGP 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译: 根据以下要求纠正导致DC、Branch3和Branch4之间的DMVPN连接中断的配置问题：DMVPN必须在Ipsec保护的第3阶段模式2下运行。使用FVRF方法，保护DMVPN操作…
阅读更多...
CCIE-LAB-第十二篇-EIGRP+EIGRP末节区域+leak map+分发列表

CCIE-LAB-第十二篇-EIGRP+EIGRP末节区域+leak map+分发列表

CCIE-LAB-第十二篇-EIGRP+EIGRP末节区域+leak map+分发列表 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译:1.确保分支3分支4只能通过EIGRPn DMVPN2接收默认路由。默认路由发起必须在r24上完成，而不使用任何静态路由、重新分配或路由筛选…
阅读更多...
CCIE-LAB-第十三篇-DHCP+HSRPV2+Track+DHCP Realy

CCIE-LAB-第十三篇-DHCP+HSRPV2+Track+DHCP Realy

CCIE-LAB-第十三篇-DHCP+HSRPV2+Track+DHCP Realy 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 这次的相对来说有点多 翻译: 在DC中的sw2li上，分别根据为分支#3VLANS 2000（10.6.100 0/24）和2001（10.6.101.0/24）创建名为br3 v2000和br3 …
阅读更多...
vs2015如何安装vsix扩展工具

vs2015如何安装vsix扩展工具

下载相应的vsix文件&#xff0c;通过命令的方方式安装&#xff0c;需要使用vsixinstaller命令&#xff0c;这个命令工具在 E:\Program Files (x86)\Microsoft Visual Studio 14.0\Common7\IDE\VSIXInstaller.exe 根据你安装的vs的一个路径。 cmd命令窗口切换到 这个路径下 …
阅读更多...
CCIE-LAB-第十四篇-PIM Sparst+IGMP

CCIE-LAB-第十四篇-PIM Sparst+IGMP

CCIE-LAB-第十四篇-PIM Sparst+IGMP 实际中,思科只会给你5个小时去做下面的全部配置 这个是CCIE-LAB的拓扑图 问题 翻译 FABD2正准备在其网络中启用PIM稀疏模式的中东路由。作为验证运行手册的一部分，FABD）2需要进行健全检查，以防止在不同的租用路由器类型上不适当地使用…
阅读更多...
推荐文章
最新文章

Copyright @ 2022~2023
