//只会触发执行onDraw方法，只会改变绘制里面的内容,条目的绘制
invalidate();

 //只会触发执行onDraw方法，但是可以在子线程中刷新
postInvalidate();

 //view的布局参数改变之后刷新，比如view的宽度和高度都修改了，只能通过requestLayout()方法刷新
requestLayout();


前言

• 自定义View原理是Android开发者必须了解的基础；
• 在了解自定义View之前，你需要有一定的知识储备；
• 本文将全面解析关于自定义View中的所有知识基础。

---

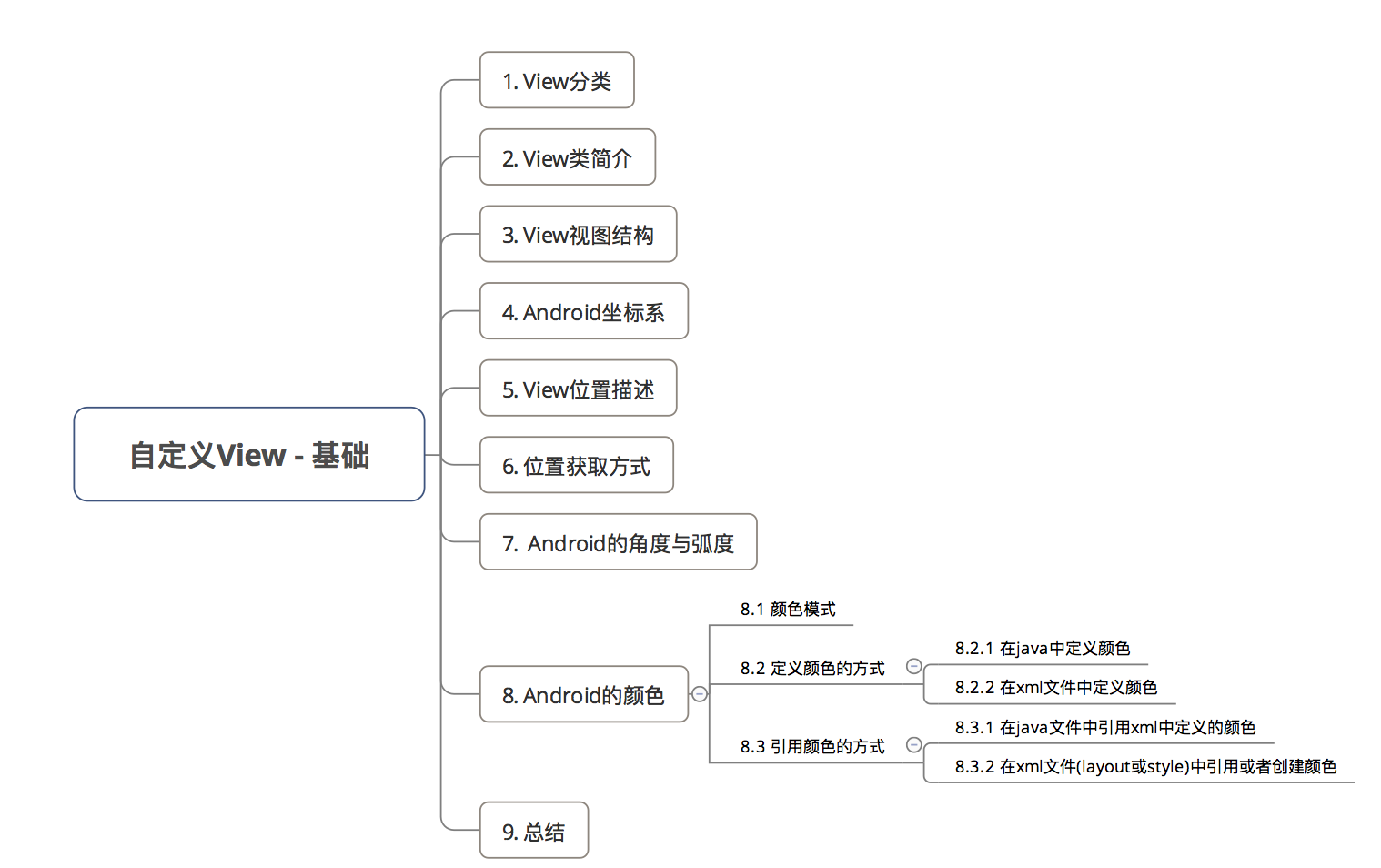

目录

---

1. View的分类

视图View主要分为两类：

类别	解释	特点
单一视图	即一个View，如TextView	不包含子View
视图组	即多个View组成的ViewGroup，如LinearLayout	包含子View

---

2. View类简介

• View类是Android中各种组件的基类，如View是ViewGroup基类

• View表现为显示在屏幕上的各种视图

  Android中的UI组件都由View、ViewGroup组成。

• View的构造函数：共有4个，具体如下：

  自定义View必须重写至少一个构造函数：

// 如果View是在Java代码里面new的，则调用第一个构造函数public CarsonView(Context context) {super(context);}// 如果View是在.xml里声明的，则调用第二个构造函数
// 自定义属性是从AttributeSet参数传进来的public  CarsonView(Context context, AttributeSet attrs) {super(context, attrs);}// 不会自动调用
// 一般是在第二个构造函数里主动调用
// 如View有style属性时public  CarsonView(Context context, AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);}//API21之后才使用// 不会自动调用// 一般是在第二个构造函数里主动调用// 如View有style属性时public  CarsonView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {super(context, attrs, defStyleAttr, defStyleRes);}

更加具体的使用请看：深入理解View的构造函数和
理解View的构造函数

---

3. View视图结构

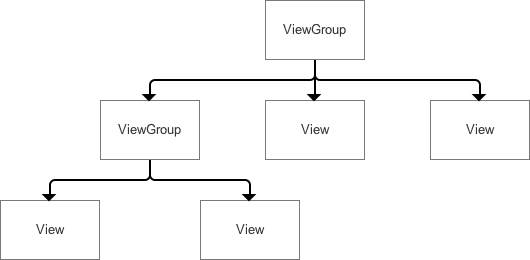

对于多View的视图，结构是树形结构：最顶层是ViewGroup，ViewGroup下可能有多个ViewGroup或View，如下图：

请记住：无论是measure过程、layout过程还是draw过程，永远都是从View树的根节点开始测量或计算（即从树的顶端开始），一层一层、一个分支一个分支地进行（即树形递归），最终计算整个View树中各个View，最终确定整个View树的相关属性。

---

4. Android坐标系

Android的坐标系定义为：

• 屏幕的左上角为坐标原点
• 向右为x轴增大方向
• 向下为y轴增大方向

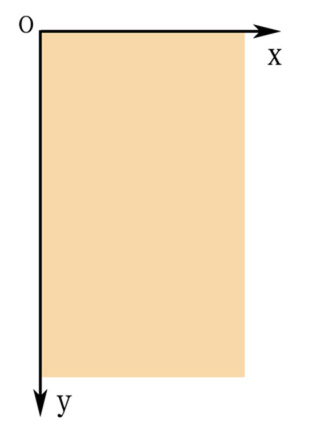

具体如下图：

注：区别于一般的数学坐标系

---

5. View位置（坐标）描述

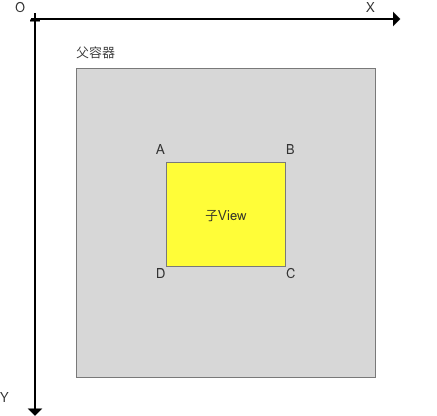

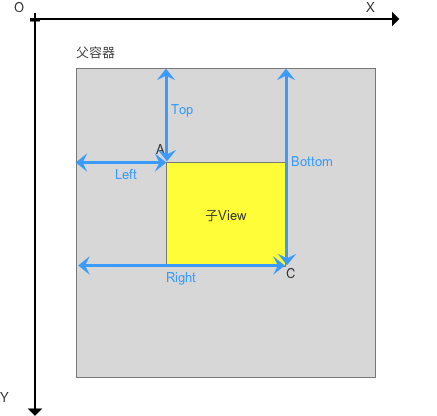

• View的位置由4个顶点决定的（如下A、B、C、D）

4个顶点的位置描述分别由4个值决定：
（请记住：View的位置是相对于父控件而言的）

• Top：子View上边界到父view上边界的距离
• Left：子View左边界到父view左边界的距离
• Bottom：子View下边距到父View上边界的距离
• Right：子View右边界到父view左边界的距离

如下图：

个人建议：按顶点位置来记忆：

• Top：子View左上角距父View顶部的距离；
• Left：子View左上角距父View左侧的距离；
• Bottom：子View右下角距父View顶部的距离
• Right：子View右下角距父View左侧的距离

---

6. 位置获取方式

• View的位置是通过view.getxxx()函数进行获取：（以Top为例）

// 获取Top位置
public final int getTop() {  return mTop;
}  // 其余如下：getLeft();      //获取子View左上角距父View左侧的距离getBottom();    //获取子View右下角距父View顶部的距离getRight();     //获取子View右下角距父View左侧的距离

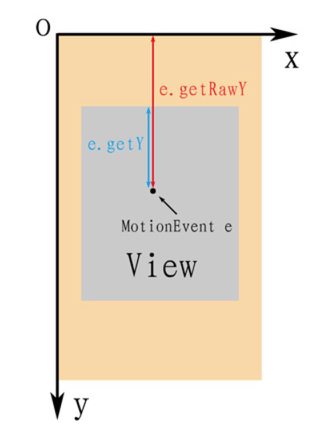

• 与MotionEvent中 get()和getRaw()的区别

//get() ：触摸点相对于其所在组件坐标系的坐标event.getX();       event.getY();//getRaw() ：触摸点相对于屏幕默认坐标系的坐标event.getRawX();    event.getRawY();

具体如下图：

7. Android的角度(angle)与弧度(radian)

• 自定义View实际上是将一些简单的形状通过计算，从而组合到一起形成的效果。

  这会涉及到画布的相关操作(旋转)、正余弦函数计算等，即会涉及到角度(angle)与弧度(radian)的相关知识。

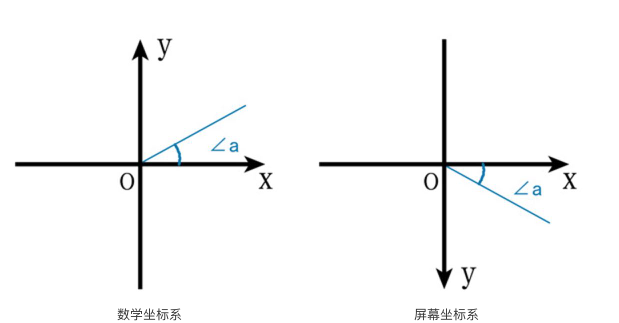

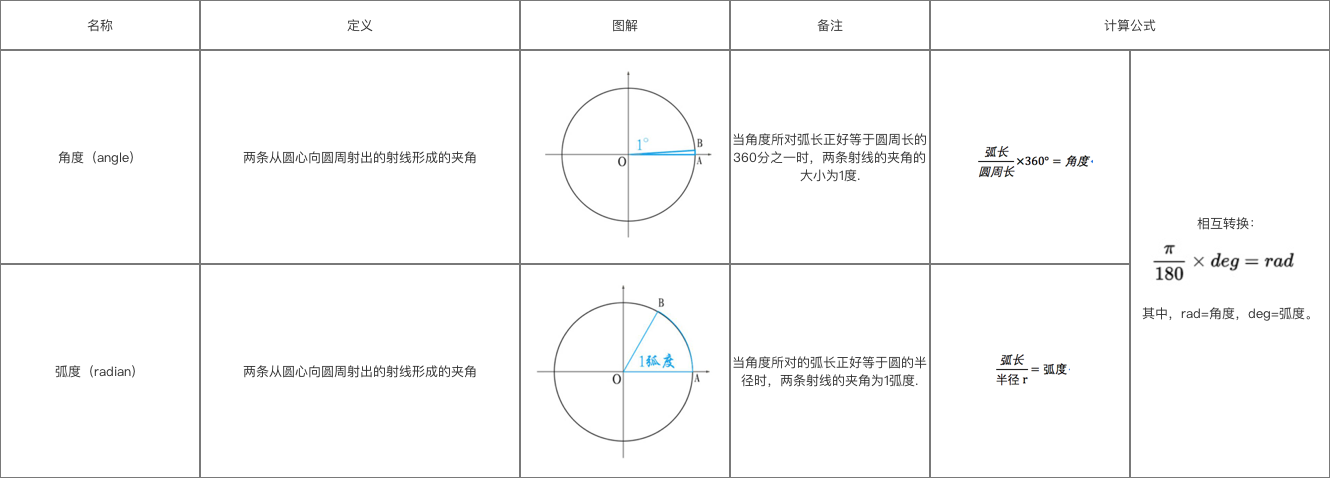

• 角度和弧度都是描述角的一种度量单位，区别如下图：：

在默认的屏幕坐标系中角度增大方向为顺时针。

注：在常见的数学坐标系中角度增大方向为逆时针

---

8. Android中颜色相关内容

Android中的颜色相关内容包括颜色模式，创建颜色的方式，以及颜色的混合模式等。

8.1 颜色模式

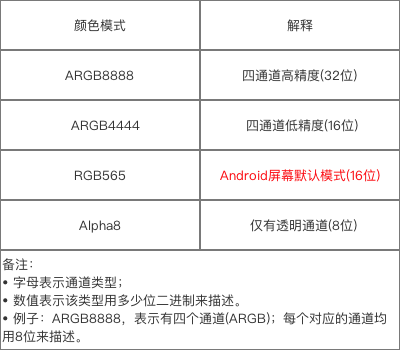

Android支持的颜色模式：

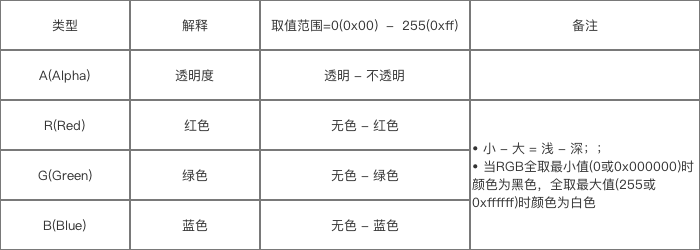

以ARGB8888为例介绍颜色定义:

8.2 定义颜色的方式

8.2.1 在java中定义颜色

 //java中使用Color类定义颜色int color = Color.GRAY;     //灰色//Color类是使用ARGB值进行表示int color = Color.argb(127, 255, 0, 0);   //半透明红色int color = 0xaaff0000;                   //带有透明度的红色

8.2.2 在xml文件中定义颜色

在/res/values/color.xml 文件中如下定义：

<?xml version="1.0" encoding="utf-8"?>
<resources>//定义了红色（没有alpha（透明）通道）<color name="red">#ff0000</color>//定义了蓝色（没有alpha（透明）通道）<color name="green">#00ff00</color>
</resources>

在xml文件中以”#“开头定义颜色，后面跟十六进制的值，有如下几种定义方式：

  #f00            //低精度 - 不带透明通道红色#af00           //低精度 - 带透明通道红色#ff0000         //高精度 - 不带透明通道红色#aaff0000       //高精度 - 带透明通道红色

8.3 引用颜色的方式

8.3.1 在java文件中引用xml中定义的颜色：

//方法1
int color = getResources().getColor(R.color.mycolor);//方法2（API 23及以上）
int color = getColor(R.color.myColor);

8.3.2 在xml文件(layout或style)中引用或者创建颜色

 <!--在style文件中引用--><style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar"><item name="colorPrimary">@color/red</item></style><!--在layout文件中引用在/res/values/color.xml中定义的颜色-->android:background="@color/red"     <!--在layout文件中创建并使用颜色-->android:background="#ff0000"

--------------------- 作者：Carson_Ho 来源：CSDN 原文：https://blog.csdn.net/carson_ho/article/details/56009827?utm_source=copy 版权声明：本文为博主原创文章，转载请附上博文链接！



使用实例：



1、Android自定义View构造函数详解

public DragBallView(Context context) {
    this(context, null);
    LgqLogutil.e("1");
}

public DragBallView(Context context, @Nullable AttributeSet attrs) {
    this(context, attrs, 1);
    LgqLogutil.e("2");
}

public DragBallView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);
    initPaint();
    initPoint();

}
new引用，调用第一个构造函数

DragBallView dragBallView = new DragBallView(this);
xml文件引用调用第二个构造函数

<com.tianxin.ttttest.DragBallView
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/mydrag"/>
第三个可在第二个函数调用之



2、单位转换

/**
 * dp 2 px图片
 *
 * @param dpVal
 */
protected int dp2px(int dpVal) {
    return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,
            dpVal, getResources().getDisplayMetrics());
}

/**
 * sp 2 px文字
 *
 * @param spVal
 * @return
 */
protected int sp2px(int spVal) {
    return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP,
            spVal, getResources().getDisplayMetrics());
}

3、判断触摸点是否在View范围之内

//是否可拖拽
private boolean mIsCanDrag = false;
/**
 * 判断是否可以拖拽
 *
 * @param event event
 */
private void setIsCanDrag(MotionEvent event) {
    Rect rect = new Rect();
    rect.left = (int) (startX - radiusStart);
    rect.top = (int) (startY - radiusStart);
    rect.right = (int) (startX + radiusStart);
    rect.bottom = (int) (startY + radiusStart);

    //触摸点是否在圆的坐标域内
    mIsCanDrag = rect.contains((int) event.getX(), (int) event.getY());
}
@Override
public boolean onTouchEvent(MotionEvent event) {

    float currentX;
    float currentY;

    switch (event.getAction()) {

        case MotionEvent.ACTION_DOWN:
            setIsCanDrag(event);

4、实时刷新onDraw方法

invalidate();

5、实现构造函数方法以及onSizeChanged方法和onDraw方法即可实现自定义View

onSizeChanged初始化数据

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    super.onSizeChanged(w, h, oldw, oldh);
    startX = w / 2;
    startY = h / 2;
onDraw方法实现

（1）绘制背景。由private方法drawBackground()完成。如果未设定背景Drawable对象，则会直接返回。
（2）绘制内容。由onDraw()方法完成。
（3）绘制子视图。由dispatchView()完成。View的dispatchView()是空方法，ViewGroup的dispatchView()有具体实现，主要是调用子视图的draw()方法。
（4）绘制装饰。主要是foreground与滚动条。
因此，只要最高层的根布局调用了它的draw()方法，低层的所有view的draw()方法最终都会被调用。因此，大部分情况下draw()方法是不需要手动调用的，我们只需要覆盖onDraw()方法，将自己的内容绘制出来即可。


画圆

canvas.drawCircle(pointF.x, pointF.y, radius, circlePaint);

cx：圆心的x坐标。
cy：圆心的y坐标。
radius：圆的半径。
paint：绘制时所使用的画笔

画框：

        mPaint.setStrokeWidth((float) 3.0);              //线宽
        mPaint.setStyle(Paint.Style.STROKE);                   //空心效果

画线

canvas.drawLine(startX, startY, startX, endY, mCenterLinePaint);

虚线

int dp4 = Utils.dp2px(context, 4);
dashLine[0] = dp4;
dashLine[1] = dp4;

    void drawLine(Canvas canvas, float startX, float startY, float length) {int index = (int) ((length / (dashLine[0] + dashLine[1]))) + 1;float endY = startY;for (int i = 0; i < index; i++) {endY += dashLine[0];canvas.drawLine(startX, startY, startX, endY, mCenterLinePaint);
//            endY += dashLine[1];endY += 20;startY = endY;}}

画矩形

canvas.drawRect(textRect,testpaint);

 椭圆

private RectF mSeatNoRectF = new RectF();

canvas.drawRoundRect(mSeatNoRectF, mSeatNoTopMargin, mSeatNoTopMargin, mSeatNoPaint);

画字体
canvas.drawText(msgCount > 99 ? "99+" : msgCount + "", textRect.centerX(),  baseline, textPaint);
画贝塞尔曲线

private void drawBezier(Canvas canvas) {
    path.reset();
    path.moveTo(pointA.x, pointA.y);
    path.quadTo(pointO.x, pointO.y, pointB.x, pointB.y);
    path.lineTo(pointC.x, pointC.y);
    path.quadTo(pointO.x, pointO.y, pointD.x, pointD.y);
    path.lineTo(pointA.x, pointA.y);
    path.close();

    canvas.drawPath(path, circlePaint);
}
附：

textRect.left = (int) (point.x - radiusStart+15);
textRect.top = (int) (point.y - radiusStart);
textRect.right = (int) (point.x + radiusStart-15);
textRect.bottom = (int) (point.y + radiusStart);
Paint.FontMetricsInt fontMetrics = textPaint.getFontMetricsInt();
int baseline = (textRect.bottom + textRect.top - fontMetrics.bottom - fontMetrics.top) / 2;

画满：

mPaint.setStyle(Paint.Style.FILL);



自定义属性



1、values文件夹下创建attrs文件夹

<?xml version="1.0" encoding="utf-8"?>
<resources><declare-styleable name="CircleView"><attr name="radius" format="integer"/><attr name="CircleX" format="integer"/><attr name="CircleY" format="integer"/><attr name="age"><flag name='child' value="10"/><flag name="young" value="18"/><flag name="old" value="60"/></attr></declare-styleable>
</resources>

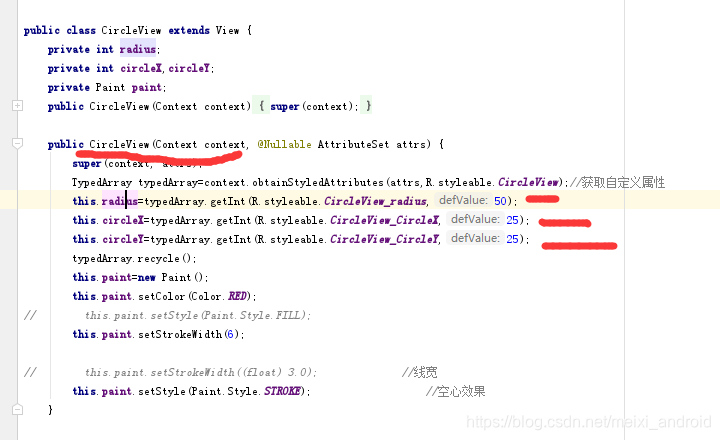

2、 自定义view使用自定义属性

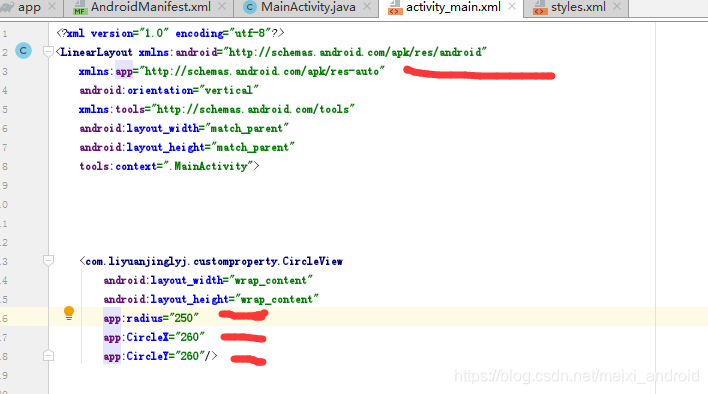

3、XML文件调用自定义属性



 贝塞尔曲线

/*** @author : LGQ* @date : 2020/09/08 15* @desc :*/
public class WaveBezierView extends View implements View.OnClickListener {private Path mPath;private Paint mPaintBezier;private int mWaveLength;private int mScreenHeight;private int mScreenWidth;private int mCenterY;private int mWaveCount;private ValueAnimator mValueAnimator;//波浪流动X轴偏移量private int mOffsetX;//波浪升起Y轴偏移量private int mOffsetY;private int count = 0;private OnItemClickListener mOnItemClickListener;public WaveBezierView(Context context) {super(context);}public WaveBezierView(Context context, AttributeSet attrs) {super(context, attrs);mPaintBezier = new Paint(Paint.ANTI_ALIAS_FLAG);mPaintBezier.setColor(Color.LTGRAY);mPaintBezier.setStrokeWidth(8);mPaintBezier.setStyle(Paint.Style.STROKE);
//        mPaintBezier.setStyle(Paint.Style.FILL_AND_STROKE);mWaveLength = 800;}public WaveBezierView(Context context, AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);}@Overrideprotected void onSizeChanged(int w, int h, int oldw, int oldh) {super.onSizeChanged(w, h, oldw, oldh);mPath = new Path();setOnClickListener(this);mScreenHeight = h;mScreenWidth = w;mCenterY = h / 2;//设定波浪在屏幕中央处显示//此处多加1，是为了预先加载屏幕外的一个波浪，持续报廊移动时的连续性mWaveCount = (int) Math.round(mScreenWidth / mWaveLength + 1.5);Log.i("lgq","波谷数==== "+mWaveCount+"....."+(mScreenWidth / mWaveLength + 1.5)+"mScreenWidth=="+mScreenWidth);}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);mPath.reset();//Y坐标每次绘制时减去偏移量，即波浪升高mPath.moveTo(-mWaveLength + mOffsetX, mCenterY);
//        Log.i("lgq","bogu起点==== "+(-mWaveLength + mOffsetX));//每次循环绘制两个二阶贝塞尔曲线形成一个完整波形（含有一个上拱圆，一个下拱圆）for (int i = 0; i < mWaveCount; i++) {//此处的60是指波浪起伏的偏移量，自定义为60mPath.quadTo(-mWaveLength * 3 / 4 + i * mWaveLength + mOffsetX, mCenterY + 60, -mWaveLength / 2 + i * mWaveLength + mOffsetX, mCenterY);mPath.quadTo(-mWaveLength / 4 + i * mWaveLength + mOffsetX, mCenterY - 60, i * mWaveLength + mOffsetX, mCenterY);//第二种写法：相对位移
//            mPath.rQuadTo(mWaveLength / 4, -60, mWaveLength / 2, 0);
//            mPath.rQuadTo(mWaveLength / 4, +60, mWaveLength / 2, 0);}mPath.lineTo(mScreenWidth, mScreenHeight);mPath.lineTo(0, mScreenHeight);mPath.close();canvas.drawPath(mPath, mPaintBezier);}@Overridepublic void onClick(View view) {mOnItemClickListener.onItemClick(view,3);//设置动画运动距离mValueAnimator = ValueAnimator.ofInt(0, mWaveLength);mValueAnimator.setDuration(1000);//设置播放数量无限循环mValueAnimator.setRepeatCount(ValueAnimator.INFINITE);
//        mValueAnimator.setRepeatCount(1);//设置线性运动的插值器mValueAnimator.setInterpolator(new LinearInterpolator());mValueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator valueAnimator) {//获取偏移量，绘制波浪曲线的X横坐标加上此偏移量，产生移动效果mOffsetX = (int) valueAnimator.getAnimatedValue();count++;invalidate();}});mValueAnimator.start();}public interface OnItemClickListener {void onItemClick(View view, int position);}public void setOnItemClickListener(OnItemClickListener onItemClickListener) {this.mOnItemClickListener = onItemClickListener;}
}



下载资源：https://blog.csdn.net/Samlss/article/details/81189576#PeasLoadingView_loading_viewhttpsgithubcomsamlssPeasLoadingView_53
