SCPI是一种可编程仪器的标准命令，可通过 GPIB， RS232， USB， LAN接口等控制仪器功能的编程语言。 SCPI 置于 IEEE 488.2 硬件部分的顶层。相同 SCPI 命令和参数控制着不同机器的相同功能。一般标准仪器都支持SCPI协议，如示波器、台式万用表、频率计、矢量分析仪、电子负载、台式电源等。通过SCPI协议与设备通信，实现自动化测试。本篇博文以电子负载为例，在Qt 框架下编写程控通信Demo。

一、运行环境

• window 10
• Qt 5.15.2, 64位 MinGW编译器
• VISA 21.0.064位
• IT8906A电子负载，使用LAN口通信

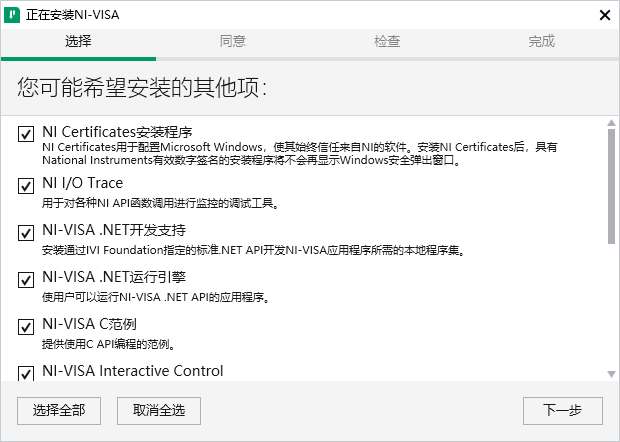

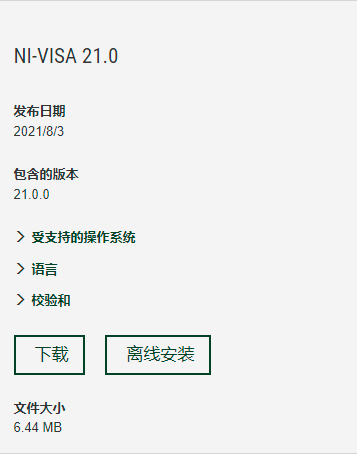

运行前下载NI的VISA软件，在线安装：下载NI-VISA - NI

 配置好电子负载的LAN口参数，在PC机上确保能Ping同该设备。

用一根交叉网线通过负载的Ethernet接口连接至电脑， 或用一根直连网线连接到路由器（ 此时电脑也连接到路由器） 。按前面板上的按键进入菜单， 根据菜单结构选择LAN通讯并在配置中设置网关地址（ Gateway）， IP地址（ IP）， 掩码地址（ Mask） 和端口（ Socket Port） 。网关地址需要与PC的网关地址保持一致，IP地址需要与PC的IP地址在同一网段。

实际配置如下：

• PC机：192.168.137.19，255.255.255.0,192.168.137.137.1
• 电子负载：192.168.137.55，255.255.255.0,192.168.137.137.1

二、添加VISA设备

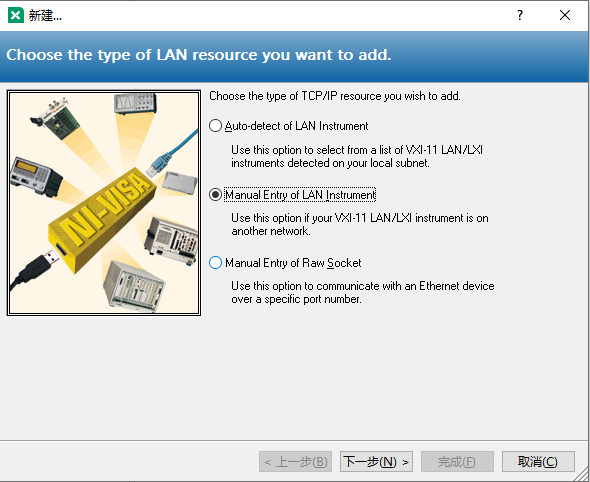

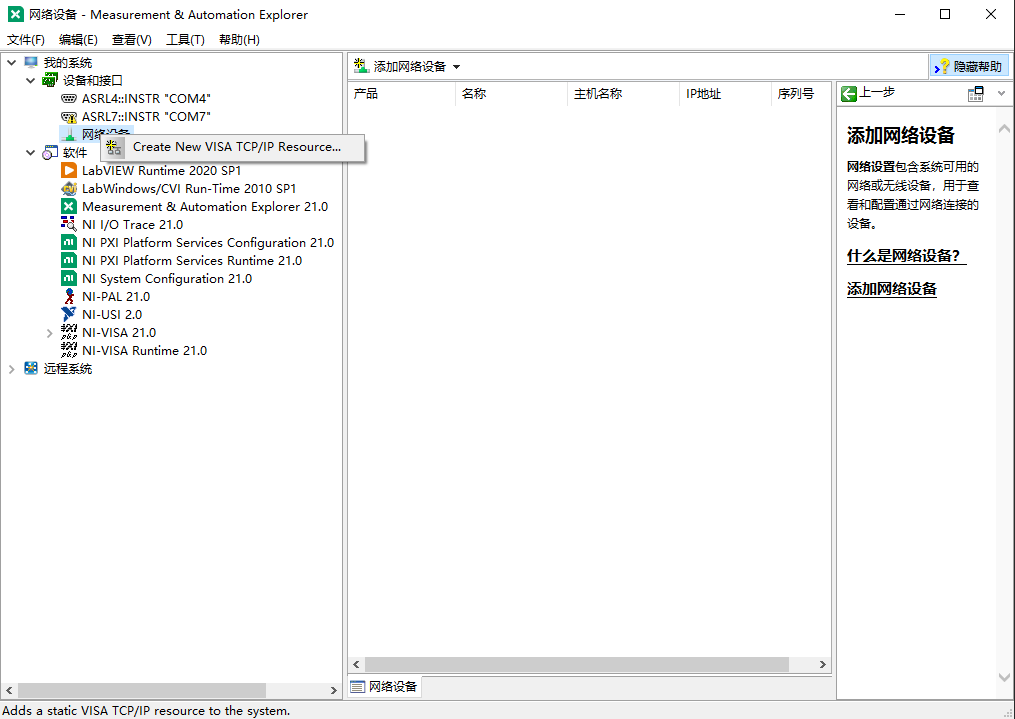

打开安装的NI MAX软件，设备和接口中添加一个网络设备。

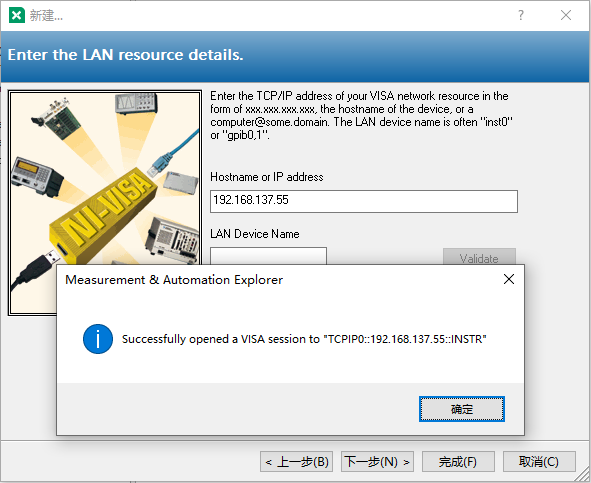

输入配置的电子负载IP进行查找校验。



可以看到当前LAN口的资源设备能够正确识别到。点击完成，保存当前的网络资源设备。

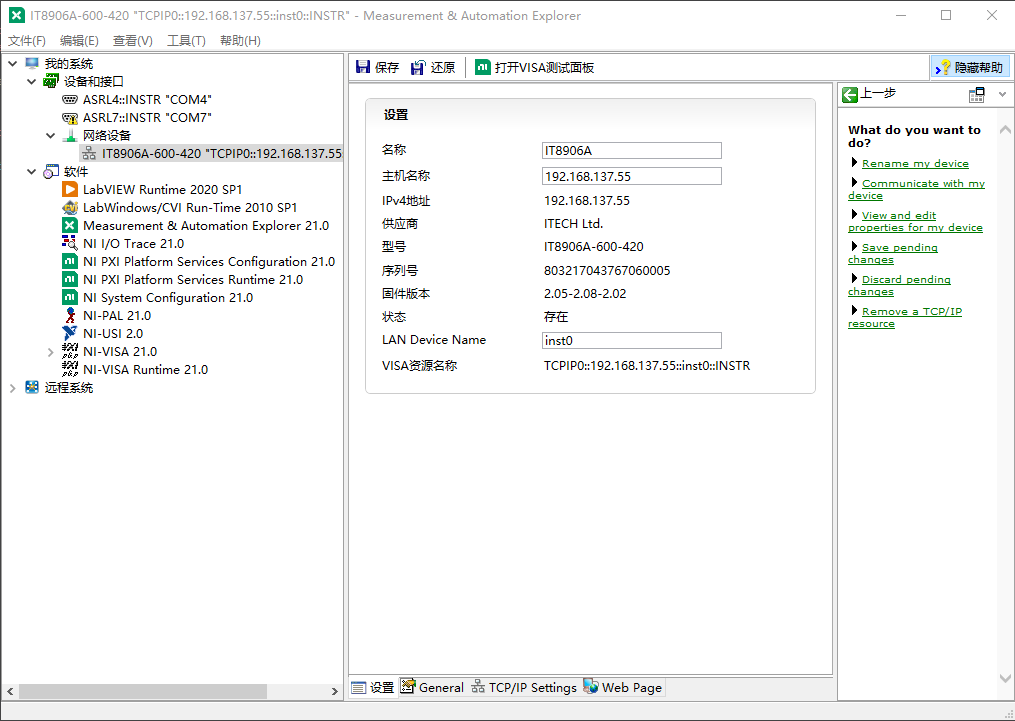

记住此时的VISA资源名称，在QT通信时，需要用到，作为设备的访问ID。

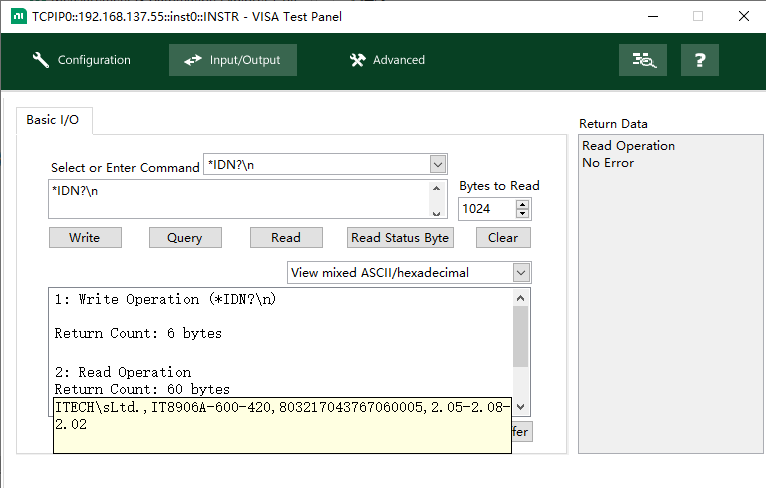

此时可以打开VISA测试面板，在Input/Output栏测试SCPI指令。

 至此，说明仪器设备通信链路是正常的。

三、VISA程控通信

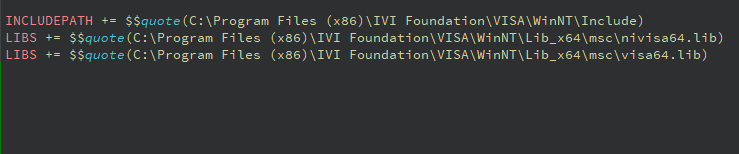

 新建Qt工程，添加VISA的头文件和库依赖。由于NI VISA安装默认到C盘下，C:\Program Files (x86)\IVI Foundation，路径存在空格，因此在添加依赖时需要用到$$quote。

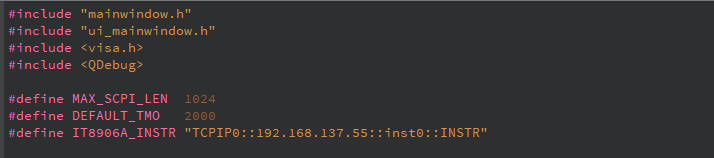

应用代码添加VISA的头文件：visa.h

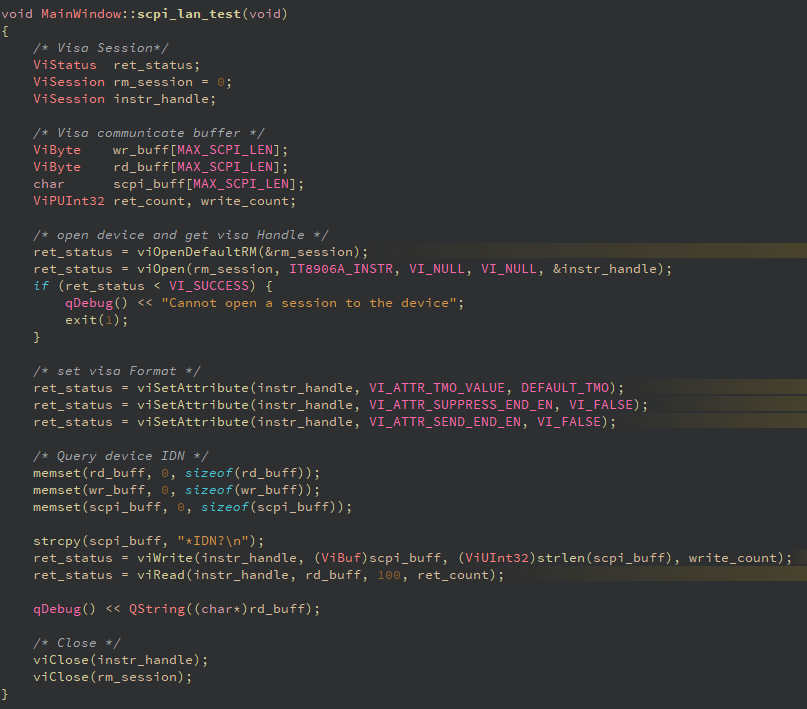

使用visa.h中提供的接口函数即可正常编程。demo如下：

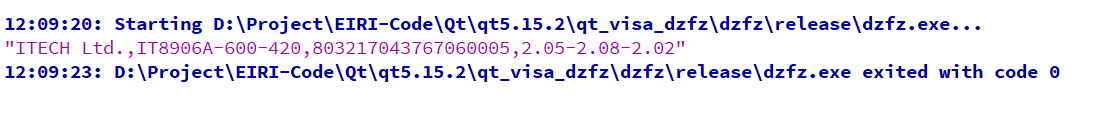

  可以看到输出结果和NI MAX执行结果一致。

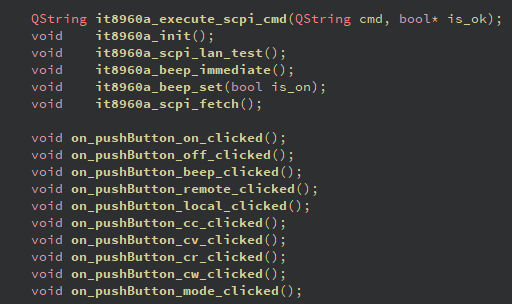

部分接口如下：

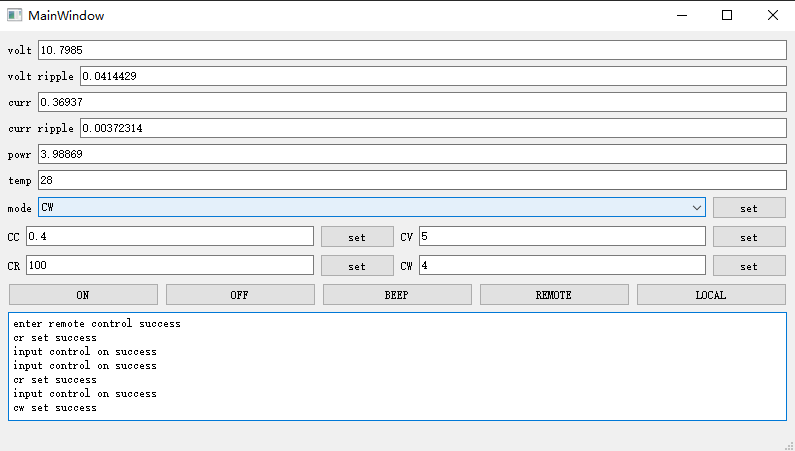

 简单的demo界面：
