Exynos4412 IIC总线驱动开发（二）—

前面在Exynos4412 IIC总线驱动开发（一）—— IIC 基础概念及驱动架构分析中学习了IIC驱动的架构，下面进入我们的驱动开发过程

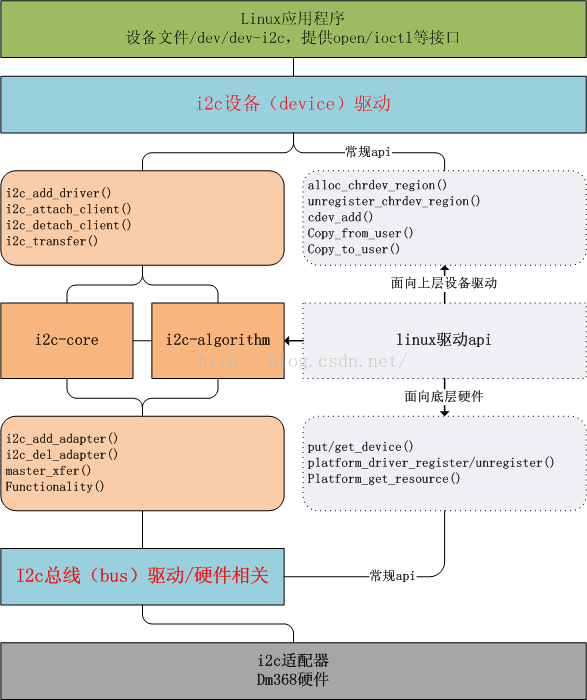

首先看一张代码层次图，有助于我们的理解

上面这些代码的展示是告诉我们：linux内核和芯片提供商为我们的的驱动程序提供了 i2c驱动的框架，以及框架底层与硬件相关的代码的实现。

　剩下的就是针对挂载在i2c两线上的i2c设备了device，而编写的即具体设备驱动了，这里的设备就是硬件接口外挂载的设备，而非硬件接口本身（soc硬件接口本身的驱动可以理解为总线驱动）

一、编写驱动需要完成的工作

编写具体的I2C驱动时，工程师需要处理的主要工作如下：

1)、提供I2C适配器的硬件驱动，探测，初始化I2C适配器(如申请I2C的I/O地址和中断号)，驱动CPU控制的I2C适配器从硬件上产生。

2)、提供I2C控制的algorithm, 用具体适配器的xxx_xfer()函数填充i2c_algorithm的master_xfer指针，并把i2c_algorithm指针赋给i2c_adapter的algo指针。

3)、实现I2C设备驱动中的i2c_driver接口，用具体yyy的yyy_probe()，yyy_remove()，yyy_suspend(),yyy_resume()函数指针和i2c_device_id设备ID表赋给i2c_driver的probe,remove,suspend,resume和id_table指针。

4)、实现I2C设备所对应类型的具体驱动，i2c_driver只是实现设备与总线的挂接。

　　上面的工作中前两个属于I2C总线驱动，后面两个属于I2C设备驱动。

二、开发实例

-------------------------------------------------------------------

开发板：Exynos4412-fs4412

Linux 内核版本：Linux 3.14

IIC 从机对象：陀螺仪MPU6050

--------------------------------------------------------------------

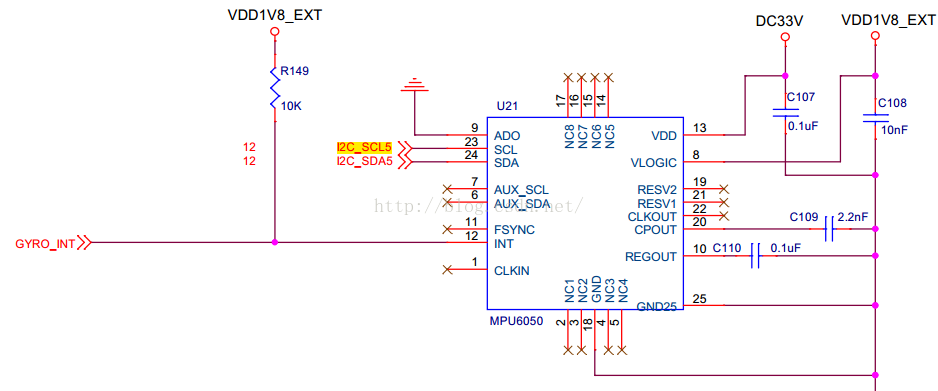

1、查看原理图

对应核心板pin

从机地址

可以获取的信息：

1、MPU6050 对应 IIC 通道5；

2、对应中断 EINT27 父节点 GPX3 3

3、因为ad0接地，所以从设备地址0x68

base address 0x138B0000

2、创建设备树节点

通过上面获取的信息，可以写出

[cpp] view plaincopy
 i2c@138b0000 {
         #address-cells = <1>;
         #size-cells = <0>;

         samsung,i2c-sda-delay = <100>;
         samsung,i2c-max-bus-freq = <20000>;
         pinctrl-0 = <&i2c5_bus>;
         pinctrl-names = "default";
         status = "okay";

         pmu6050-3-asix@68 {
                compatible = "invense,mpu6050";
                reg = <0x68>;
               interrupt-parent = <&gpx3>;
               interrupts = <3 2>;
         };
 };

3、MPU6050相应寄存器

[cpp] view plaincopy
 #define SMPLRT_DIV 0x19 //采样率分频，典型值： 0x07(125Hz) */
 #define CONFIG 0x1A // 低通滤波频率，典型值： 0x06(5Hz) */
 #define GYRO_CONFIG 0x1B // 陀螺仪自检及测量范围，典型值： 0x18(不自检，2000deg/s) */
 #define ACCEL_CONFIG 0x1C // 加速计自检、测量范围及高通滤波频率，典型值： 0x01(不自检， 2G， 5Hz) */
 #define ACCEL_XOUT_H 0x3B // 存储最近的 X 轴、 Y 轴、 Z 轴加速度感应器的测量值 */
 #define ACCEL_XOUT_L 0x3C
 #define ACCEL_YOUT_H 0x3D
 #define ACCEL_YOUT_L 0x3E
 #define ACCEL_ZOUT_H 0x3F
 #define ACCEL_ZOUT_L 0x40
 #define TEMP_OUT_H 0x41 // 存储的最近温度传感器的测量值 */
 #define TEMP_OUT_L 0x42
 #define GYRO_XOUT_H 0x43 // 存储最近的 X 轴、 Y 轴、 Z 轴陀螺仪感应器的测量值 */
 #define GYRO_XOUT_L 0x44
 #define GYRO_YOUT_H 0x45
 #define GYRO_YOUT_L 0x46
 #define GYRO_ZOUT_H 0x47
 #define GYRO_ZOUT_L 0x48
 #define PWR_MGMT_1 0x6B // 电源管理，典型值： 0x00(正常启用) */
 #define WHO_AM_I 0x75 //IIC 地址寄存器(默认数值 0x68，只读) */

4、具体程序

mpu6050.h

[cpp] view plaincopy
 #ifndef MPU6050_HHHH
 #define MPU6050_HHHH

 #define MPU6050_MAGIC 'K'

 union mpu6050_data
 {
     struct {
         unsigned short x;
         unsigned short y;
         unsigned short z;
     }accel;
     struct {
         unsigned short x;
         unsigned short y;
         unsigned short z;
     }gyro;
     unsigned short temp;
 };

 #define GET_ACCEL _IOR(MPU6050_MAGIC, 0, union mpu6050_data)
 #define GET_GYRO  _IOR(MPU6050_MAGIC, 1, union mpu6050_data)
 #define GET_TEMP  _IOR(MPU6050_MAGIC, 2, union mpu6050_data)

 #endif

i2c_driver

[cpp] view plaincopy
 #include <linux/kernel.h>
 #include <linux/module.h>
 #include <linux/i2c.h>
 #include <linux/cdev.h>
 #include <linux/slab.h>
 #include <linux/fs.h>
 #include <linux/delay.h>

 #include <asm/uaccess.h>

 #include "mpu6050.h"

 MODULE_LICENSE("GPL");

 #define SMPLRT_DIV      0x19
 #define CONFIG          0x1A
 #define GYRO_CONFIG     0x1B
 #define ACCEL_CONFIG    0x1C
 #define ACCEL_XOUT_H    0x3B
 #define ACCEL_XOUT_L    0x3C
 #define ACCEL_YOUT_H    0x3D
 #define ACCEL_YOUT_L    0x3E
 #define ACCEL_ZOUT_H    0x3F
 #define ACCEL_ZOUT_L    0x40
 #define TEMP_OUT_H      0x41
 #define TEMP_OUT_L      0x42
 #define GYRO_XOUT_H     0x43
 #define GYRO_XOUT_L     0x44
 #define GYRO_YOUT_H     0x45
 #define GYRO_YOUT_L     0x46
 #define GYRO_ZOUT_H     0x47
 #define GYRO_ZOUT_L     0x48
 #define PWR_MGMT_1      0x6B

 #define MPU6050_MAJOR 500
 #define MPU6050_MINOR 0

 struct mpu6050_device {
     struct cdev cdev;
     struct i2c_client *client;
 };
 struct mpu6050_device *mpu6050;

 static int mpu6050_read_byte(struct i2c_client *client, unsigned char reg)
 {
     int ret;

     char txbuf[1] = { reg };
     char rxbuf[1];

     struct i2c_msg msg[2] = {
         {client->addr, 0, 1, txbuf},
         {client->addr, I2C_M_RD, 1, rxbuf}
     };

     ret = i2c_transfer(client->adapter, msg, ARRAY_SIZE(msg));
     if (ret < 0) {
         printk("ret = %d\n", ret);
         return ret;
     }

     return rxbuf[0];
 }

 static int mpu6050_write_byte(struct i2c_client *client, unsigned char reg, unsigned char val)
 {
     char txbuf[2] = {reg, val};

     struct i2c_msg msg[2] = {
         {client->addr, 0, 2, txbuf},
     };

     i2c_transfer(client->adapter, msg, ARRAY_SIZE(msg));

     return 0;
 }


 static int mpu6050_open(struct inode *inode, struct file *file)
 {
     return 0;
 }

 static int mpu6050_release(struct inode *inode, struct file *file)
 {
     return 0;
 }

 static long mpu6050_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
 {
     union mpu6050_data data;
     struct i2c_client *client = mpu6050->client;

     switch(cmd) {
     case GET_ACCEL:
         data.accel.x = mpu6050_read_byte(client, ACCEL_XOUT_L);
         data.accel.x |= mpu6050_read_byte(client, ACCEL_XOUT_H) << 8;

         data.accel.y = mpu6050_read_byte(client, ACCEL_YOUT_L);
         data.accel.y |= mpu6050_read_byte(client, ACCEL_YOUT_H) << 8;

         data.accel.z = mpu6050_read_byte(client, ACCEL_ZOUT_L);
         data.accel.z |= mpu6050_read_byte(client, ACCEL_ZOUT_H) << 8;
         break;

     case GET_GYRO:

         data.gyro.x = mpu6050_read_byte(client, GYRO_XOUT_L);
         data.gyro.x |= mpu6050_read_byte(client, GYRO_XOUT_H) << 8;

         data.gyro.y = mpu6050_read_byte(client, GYRO_YOUT_L);
         data.gyro.y |= mpu6050_read_byte(client, GYRO_YOUT_H) << 8;

         data.gyro.z = mpu6050_read_byte(client, GYRO_ZOUT_L);
         data.gyro.z |= mpu6050_read_byte(client, GYRO_ZOUT_H) << 8;
         break;

     case GET_TEMP:
         data.temp = mpu6050_read_byte(client, TEMP_OUT_L);
         data.temp |= mpu6050_read_byte(client, TEMP_OUT_H) << 8;
         break;

     default:
         printk("invalid argument\n");
         return -EINVAL;
     }

     if (copy_to_user((void *)arg, &data, sizeof(data)))
         return -EFAULT;

     return sizeof(data);
 }

 struct file_operations mpu6050_fops = {
     .owner      = THIS_MODULE,
     .open       = mpu6050_open,
     .release    = mpu6050_release,
     .unlocked_ioctl = mpu6050_ioctl,
 };

 static int mpu6050_probe(struct i2c_client *client, const struct i2c_device_id *id)
 {
     int ret;
     dev_t devno = MKDEV(MPU6050_MAJOR, MPU6050_MINOR);
     printk("match OK!\n");

     mpu6050 = kzalloc(sizeof(*mpu6050), GFP_KERNEL);
     if (mpu6050 == NULL) {
         return -ENOMEM;
     }

     mpu6050->client = client;

     ret = register_chrdev_region(devno, 1, "mpu6050");
     if (ret < 0) {
         printk("failed to register char device region!\n");
         goto err1;
     }

     cdev_init(&mpu6050->cdev, &mpu6050_fops);
     mpu6050->cdev.owner = THIS_MODULE;
     ret = cdev_add(&mpu6050->cdev, devno, 1);
     if (ret < 0) {
         printk("failed to add device\n");
         goto err2;
     }

     mpu6050_write_byte(client, PWR_MGMT_1, 0x00);
     mpu6050_write_byte(client, SMPLRT_DIV, 0x07);
     mpu6050_write_byte(client, CONFIG, 0x06);
     mpu6050_write_byte(client, GYRO_CONFIG, 0xF8);
     mpu6050_write_byte(client, ACCEL_CONFIG, 0x19);

     return 0;
 err2:
     unregister_chrdev_region(devno, 1);
 err1:
     kfree(mpu6050);
     return ret;
 }

 static int mpu6050_remove(struct i2c_client *client)
 {
     dev_t devno = MKDEV(MPU6050_MAJOR, MPU6050_MINOR);
     cdev_del(&mpu6050->cdev);
     unregister_chrdev_region(devno, 1);
     kfree(mpu6050);

     return 0;
 }

 static const struct i2c_device_id mpu6050_id[] = {
     { "mpu6050", 0},
     {}
 };

 static struct of_device_id mpu6050_dt_match[] = {
     {.compatible = "invense,mpu6050" },
     {/*northing to be done*/},
 };

 struct i2c_driver mpu6050_driver = {
     .driver = {
         .name           = "mpu6050",
         .owner          = THIS_MODULE,
         .of_match_table = of_match_ptr(mpu6050_dt_match),
     },
     .probe      = mpu6050_probe,
     .remove     = mpu6050_remove,
     .id_table   = mpu6050_id,
 };

 static init _init mpu6050_init(void)
 {
     return i2c_add_driver(&mpu6050_driver);
 }

 static void _exit mpu6050_exit(void)
 {
     return i2c_del_driver(&mpu6050_driver);
 }

 module_init(&mpu6050_init);
 module_exit(&mpu6050_exit);

test.c

[cpp] view plaincopy
 #include <stdio.h>
 #include <stdlib.h>
 #include <unistd.h>
 #include <fcntl.h>
 #include <sys/ioctl.h>

 #include "mpu6050.h"

 int main(int argc, const char *argv[])
 {
     int fd;
     union mpu6050_data data;

     fd = open("/dev/mpu6050", O_RDWR);
     if (fd < 0) {
         perror("open");
         exit(1);
     }

     while(1) {
         ioctl(fd, GET_ACCEL, &data);
         printf("acceleration data: x = %04x, y = %04x, z = %04x\n",
                 data.accel.x, data.accel.y, data.accel.z);

         ioctl(fd, GET_GYRO, &data);
         printf("gyroscope data: x = %04x, y = %04x, z = %04x\n",
                 data.accel.x, data.accel.y, data.accel.z);

         sleep(1);
     }

     close(fd);

     return 0;
 }
