Exynos4412 内核移植（五）—— 驱动的移植

以移植自己制作的驱动，学习内核移植中的驱动移植，及驱动程序的动态编译和静态编译

硬件环境：

Linux 内核版本：Linux 3.14

主机：Ubuntu 12.04发行版

目标机：FS4412平台

交叉编译工具：arm-none-linux-gnueabi-gcc

一、静态编译

1、添加驱动文件

将写好的实验代码fs4412_led_drv.c 拷贝到 drivers/char 下

fs4412_led_drv.c 如下：

[cpp] view plaincopy
 #include <linux/kernel.h>
 #include <linux/module.h>
 #include <linux/fs.h>
 #include <linux/cdev.h>

 #include <asm/io.h>
 #include <asm/uaccess.h>

 MODULE_LICENSE("Dual BSD/GPL");

 #define LED_MAGIC 'L'
 /*
  * need arg = 1/2
  */

 #define LED_ON  _IOW(LED_MAGIC, 0, int)
 #define LED_OFF _IOW(LED_MAGIC, 1, int)


 #define LED_MA 500
 #define LED_MI 0
 #define LED_NUM 1

 #define FS4412_GPX2CON  0x11000C40
 #define FS4412_GPX2DAT  0x11000C44

 static unsigned int *gpx2con;
 static unsigned int *gpx2dat;

 struct cdev cdev;

 static int s5pv210_led_open(struct inode *inode, struct file *file)
 {
     return 0;
 }

 static int s5pv210_led_release(struct inode *inode, struct file *file)
 {
     return 0;
 }

 static long s5pv210_led_unlocked_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
 {
     int nr;

     switch (cmd) {
         case LED_ON:
             writel(readl(gpx2dat) | 1 << 7, gpx2dat);
             break;
         case LED_OFF:
             writel(readl(gpx2dat) & ~(1 << 7), gpx2dat);
             break;
     }

     return 0;
 }

 struct file_operations s5pv210_led_fops = {
     .owner = THIS_MODULE,
     .open = s5pv210_led_open,
     .release = s5pv210_led_release,
     .unlocked_ioctl = s5pv210_led_unlocked_ioctl,
 };

 static int s5pv210_led_init(void)
 {
     dev_t devno = MKDEV(LED_MA, LED_MI);
     int ret;

     ret = register_chrdev_region(devno, LED_NUM, "newled");
     if (ret < 0) {
         printk("register_chrdev_region\n");
         return ret;
     }

     cdev_init(&cdev, &s5pv210_led_fops);
     cdev.owner = THIS_MODULE;
     ret = cdev_add(&cdev, devno, LED_NUM);
     if (ret < 0) {
         printk("cdev_add\n");
         goto err1;
     }

     gpx2con = ioremap(FS4412_GPX2CON, 4);
     if (gpx2con == NULL) {
         printk("ioremap gpx2con\n");
         ret = -ENOMEM;
         goto err2;
     }

     gpx2dat = ioremap(FS4412_GPX2DAT, 4);
     if (gpx2dat == NULL) {
         printk("ioremap gpx2dat\n");
         ret = -ENOMEM;
         goto err3;
     }

     writel((readl(gpx2con) & ~(0xf << 28)) | (0x1 << 28), gpx2con);
     writel(readl(gpx2dat) & ~(0x1<<7), gpx2dat);

     printk("Led init\n");

     return 0;
 err3:
     iounmap(gpx2con);
 err2:
     cdev_del(&cdev);
 err1:
     unregister_chrdev_region(devno, LED_NUM);
     return ret;
 }

 static void s5pv210_led_exit(void)
 {
     dev_t devno = MKDEV(LED_MA, LED_MI);

     iounmap(gpx2dat);
     iounmap(gpx2con);
     cdev_del(&cdev);
     unregister_chrdev_region(devno, LED_NUM);
     printk("Led exit\n");
 }

 module_init(s5pv210_led_init);
 module_exit(s5pv210_led_exit);

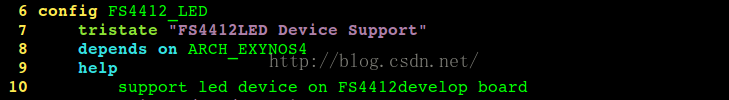

2、修改drivers/char/Kconfig

在menu "Character devices"下面添加如下内容：

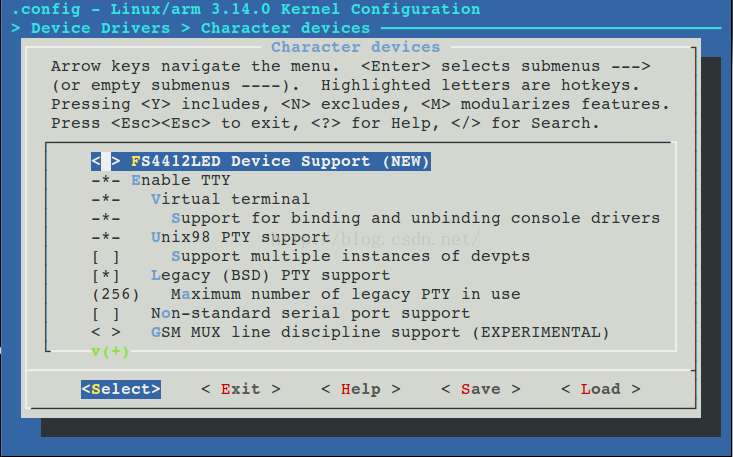

可以看到配置界面里已经有该配置选项

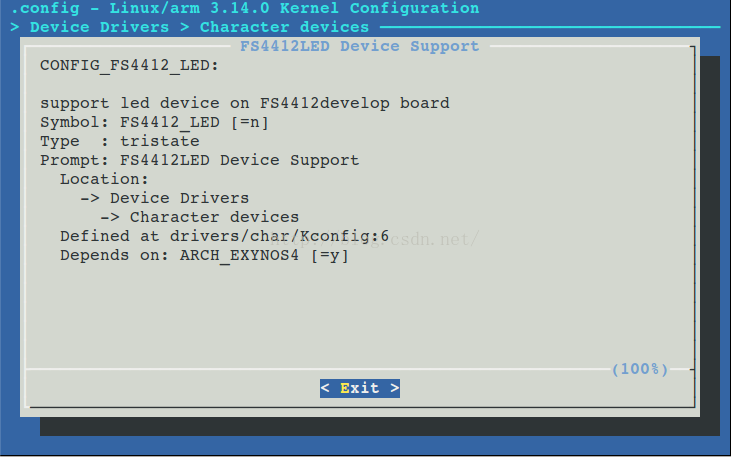

打开help看一下，和我们写的都一样

3、修改 drivers/char/Makefile

在文件最后添加如下代码

4、将 fs4412_led_app.c 拷贝到linux 下任意目录下并交叉编译测试程序

具体代码如下：

[cpp] view plaincopy
 #include <stdio.h>
 #include <fcntl.h>
 #include <unistd.h>
 #include <stdlib.h>
 #include <sys/ioctl.h>

 #define LED_MAGIC 'L'

 #define LED_ON  _IOW(LED_MAGIC, 0, int)
 #define LED_OFF _IOW(LED_MAGIC, 1, int)

 int main(int argc, char **argv)
 {
     int fd;

     fd = open("/dev/led", O_RDWR);
     if (fd < 0) {
         perror("open");
         exit(1);
     }

     while(1)
     {
         ioctl(fd, LED_ON);
         usleep(100000);
         ioctl(fd, LED_OFF);
         usleep(100000);
     }

     return 0;
 }
