IAR切BANK--程序中的使用

一、在IAR的集成开发环境中实现数据变量定位方法如下三种

1、__no_init char alpha @ 0x0200;

2、#pragma location = 0x0202

const int beta;

3、const int gamma @ 0x0204 = 3;

或:

1)__no_init int alpha @ "MYSEGMENT"; //MYSEGMENT段可在XCL中开辟

2)#pragma location="MYSEGMENT"

const int beta;

3)const int gamma @ "MYSEGMENT" = 3;



二、如何实现函数定位

在IAR中函数定位有两种写法

1. void g(void) @ "MYSEGMENT"   //MYSEGMENT段可在XCL中编辑开辟

{

}

 或

2、#pragma location = "MYSEGMENT"

void h(void)

{

}

三、如何更改XCL文件

注意:在实现过程中可能涉及到.XCL连接文件的更改,请保存好原来的.XCL文件!

1. 打开相应的*c.xcl文件,用"-Z(CONST)段名=程序定位的目标段-FFDF"定义段的起始地址.

2. 在自己的C程序中用#pragma constseg(段名)定位自己的程序

3. 结束后恢复编译器的默认定位#pragma default(可以不要)

例:

IAR 1.26b环境下:

1、将常量数组放在FLASH段自定议的MYSEG段中

原来的MSP430F149XCL文件如下:

// Constant data

-Z(CONST)DATA16_C,DATA16_ID,DIFUNCT,CHECKSUM=1100-FFDF



如果想从中分出一部分做数据存储区,做如下修改:

-Z(CONST)DATA16_C,DATA16_ID,DIFUNCT,CHECKSUM=1500-FFDF //将1100-14FF从ROM中分出存储arry数组



-Z(CONST)MYSEG=1100-14FF

区间大小可自行决定



在程序中描写如下即可:

#pragma memory = constseg(MYSEG) //在.XCL文件中修改

char arry[]={1,2,3,4,5,6,7};

#pragma memory = default



2、将变量放入所命名的段

在XCL文件中开辟一段MYSEG段,如上所述

#pragma memory = dataseg(MYSEG)

char i;

char j;

int k;

#pragma memory = default

#pragma constseg="TASK_BT_SEG_CONST"

IAR_CONST char str_show_taskbt[] = "task_bt\n";//常量字符串

#pragma constseg=default

#pragma dataseg = IXRAM // use external RAM

__no_init unsigned char teat[10]; // __no_init不能少

#pragma dataseg = default


四、其它说明

代码

Linker已经为每一个bank定义了一个代码空间。对于banked的函数,不需要每次都定义,Linker会自动分配代码空间。

f()和g()将会放在BANK1代码段中,主函数会默认也放在BANK1的代码段中。如果想让主函数放在BANK0中,要使用关键字__near_func


变量

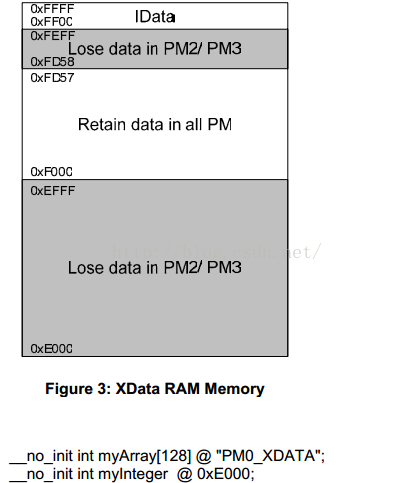

PM0_XDATA定义在linker文件中。这个地址的范围为0xE000到0xEFFF。有必要明确的定义变量存在这个区域。如果变量按照默认的方式,他们将会存在放在F000到0xFD57中。
