数字图像课程工程大作业分析

试题分析：

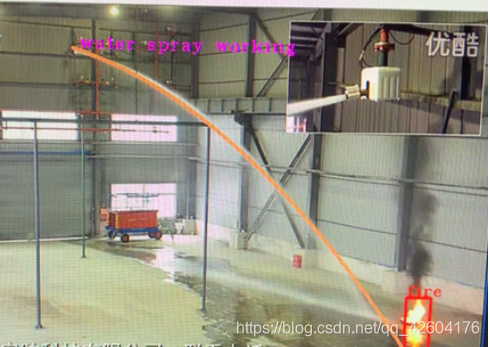

在连续的视频中对火焰及水柱的轨迹检测，效果如图。
在这里插入图片描述
**
提示：
1、火焰可利用亮度和颜色
2、水柱的轨迹需要先用背景差分获得水柱的连通域，然后利用连通域上的像素点进行曲线的拟合，水枪的位置视为已知，即可以手动活动坐标。**

1、火焰检测

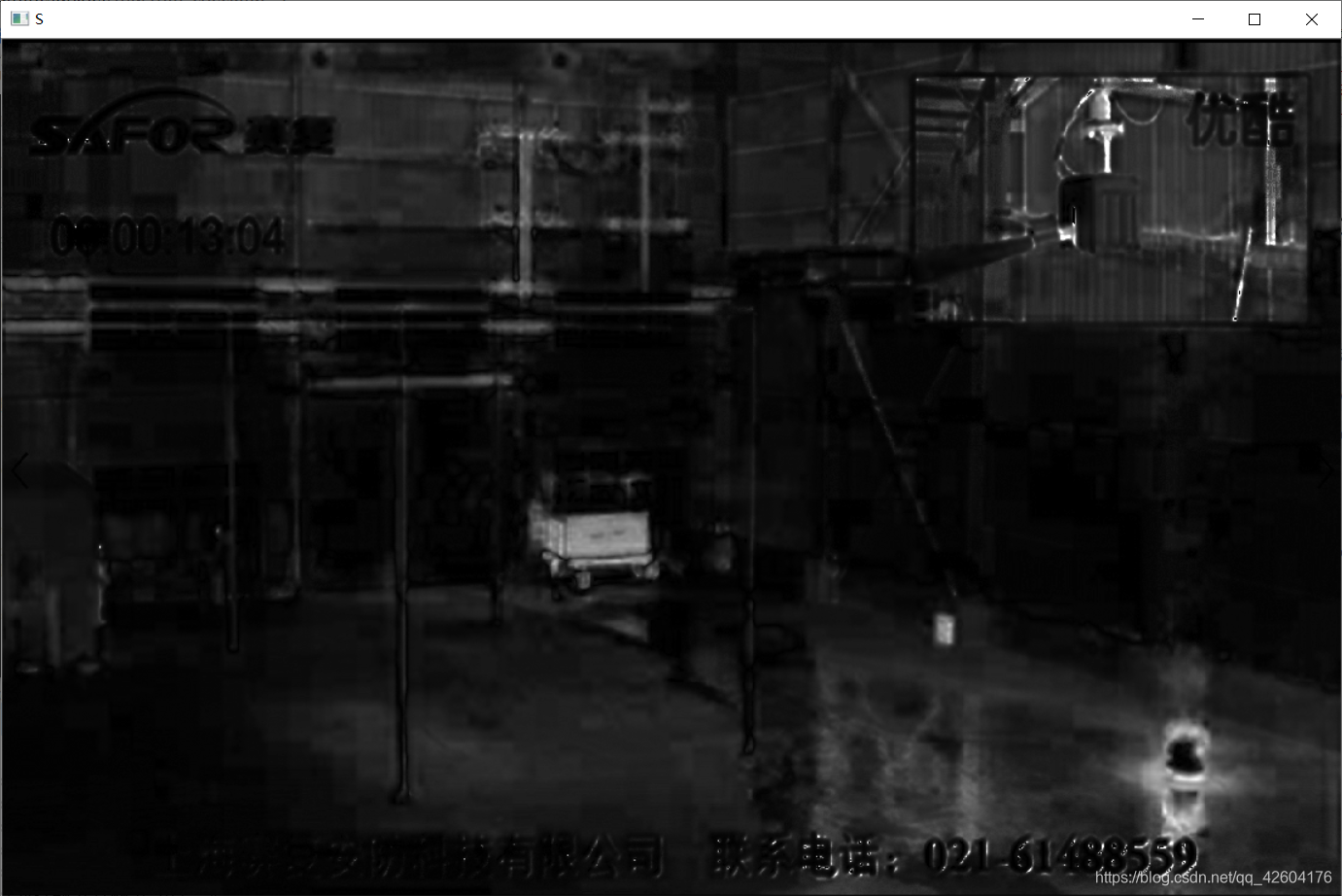

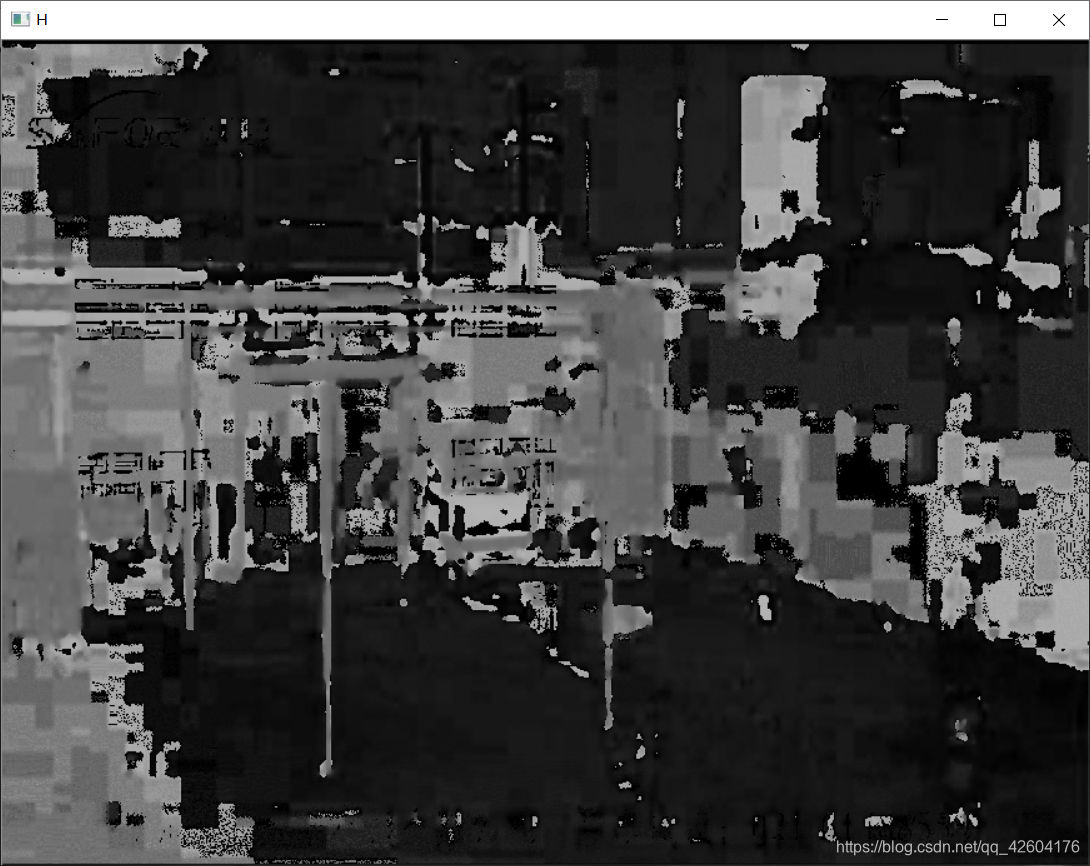

我们先截一张图，观察HSV三个通道图长什么样子：

观察之后决定从S通道着手，首先确定火焰的位置是固定不变的（总是在右下角）

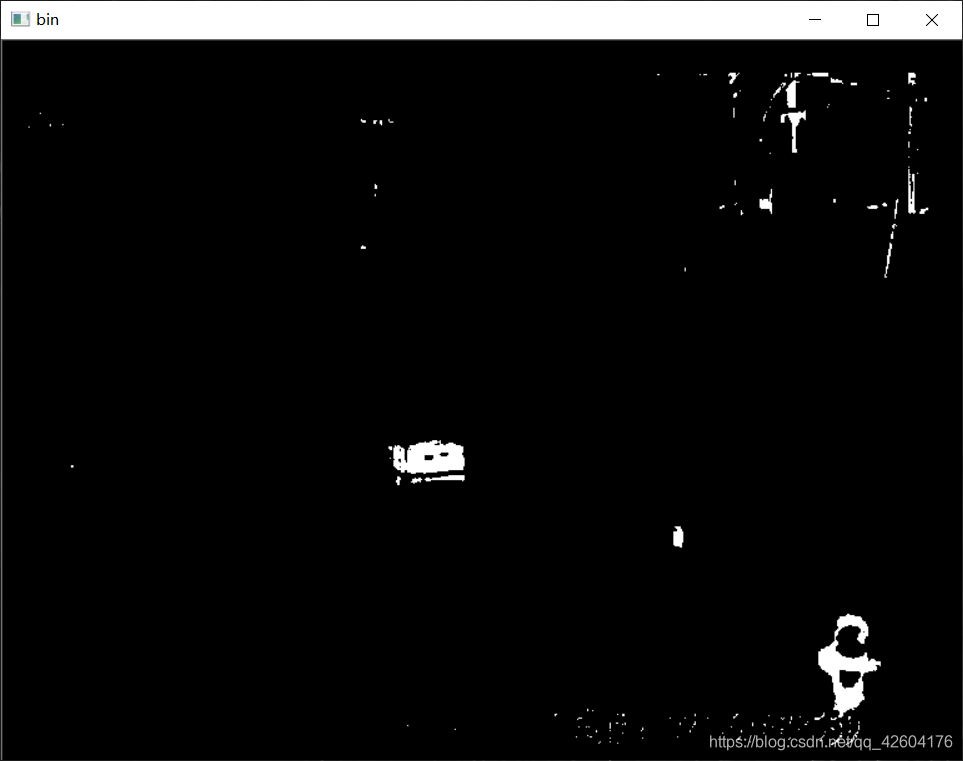

对S通道的图片进行二值化获得二值图，再通过限制像素位置，排除干扰：

在这里插入图片描述
对灰度图进行二值化，发现限制200时，字的影响消失
在这里插入图片描述

//识别并标出火焰
//输入 原图像 输出：原图像上框出框框（火）
void find_fire(Mat& srcMat, Mat& outputMat)
{Mat gray_srcMat;Mat dstMat, binMat;cvtColor(srcMat, gray_srcMat, COLOR_BGR2GRAY);Mat fire_Mat = Mat::zeros(gray_srcMat.size(), gray_srcMat.type());cvtColor(srcMat, dstMat, COLOR_BGR2HSV);vector<Mat> channels;split(dstMat, channels);//将S通道的图像复制，然后处理Mat S_Mat;channels.at(1).copyTo(S_Mat);int row_num = srcMat.rows;			//行数int col_num = srcMat.cols;			//列数//双重循环，遍历右下角像素值for (int i = row_num * 0.75;i < row_num;i++)	//行循环{for (int j = col_num * 0.75;j < col_num;j++)	//列循环{//-------【开始处理每个像素】---------------if ((gray_srcMat.at<uchar>(i, j) >= 150 && S_Mat.at<uchar>(i, j) >= 120)){fire_Mat.at<uchar>(i, j) = 255;}//-------【处理结束】---------------}}//膨胀Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));	//返回的是内核矩阵Mat firedstImage;dilate(fire_Mat, fire_Mat, element);//通过findContours函数寻找连通域vector<vector<Point>> contours;vector<Vec4i> hierarchy;findContours(fire_Mat, contours, RETR_LIST, CHAIN_APPROX_NONE);//绘制轮廓for (int i = 0; i < contours.size(); i++) {RotatedRect rbox = minAreaRect(contours[i]);drawContours(srcMat, contours, i, Scalar(0, 255, 255), 1, 8);Point2f vtx[4];rbox.points(vtx);for (int j = 0; j < 4; ++j) {cv::line(outputMat, vtx[j], vtx[j < 3 ? j + 1 : 0], Scalar(255, 255, 255), 2, LINE_AA);}}
}

2、水柱检测

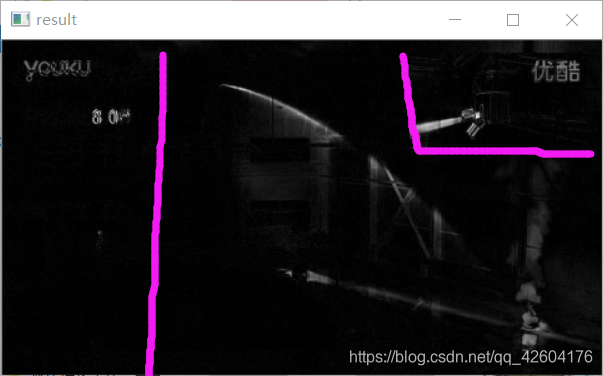

利用最简单的背景差分（帧差法），获得图像：
1

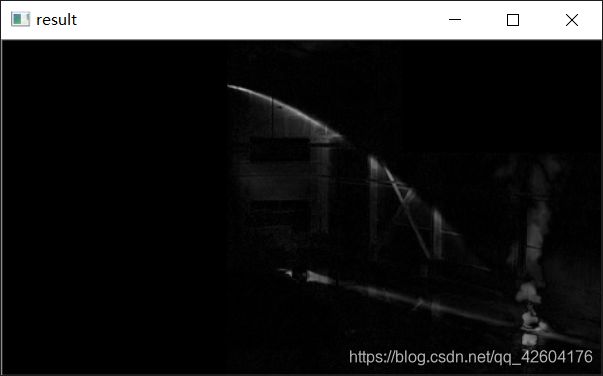

框出来的地方是误差，我们对其进行排除

//输入：图片 输出：去除干扰后的图
void clear_other_disturb(Mat& srcMa)
{//通过观察、发现0-180列为干扰，320-480列且0-90行为干扰for (int i = 0;i < 90;i++)	//行循环{for (int j = 320;j < srcMa.cols;j++)	//列循环{//-------【开始处理每个像素】---------------srcMa.at<uchar>(i, j) = 0;//-------【处理结束】---------------}}for (int i = 0;i < srcMa.rows;i++)	//行循环{for (int j = 0;j < 180;j++)	//列循环{//-------【开始处理每个像素】---------------srcMa.at<uchar>(i, j) = 0;//-------【处理结束】---------------}}
}

在这里插入图片描述

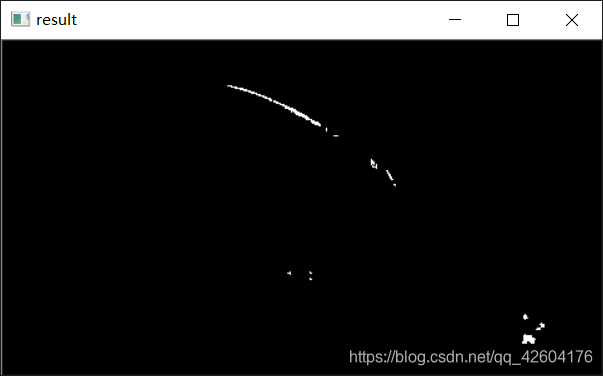

二值化一下：
在这里插入图片描述
接下来选择拟合的点：
连通域中的像素坐标：

//输入：二值化图片  输出：点集 （每列最多只有一个点，符合函数一一映射的关系）
void find_point(Mat& binMat, std::vector<cv::Point>& key_point)
{//第一个点肯定是水枪位置//遍历：170列到430列//		30行到230行//遍历方式：遍历每列，从上往下遍历（小到大），找到的第一个为白的点记录下来，如果遍历完这一列并没有发现白色点，则不作记录//注意这里的循环方式与其他地方的相反for (int i = 170;i < 430;i++)	//列循环{for (int j =30;j < 230;j++)	//行循环{if (binMat.at<uchar>(j, i) == 255){//行列与坐标系对应关系//行rows: Y(height)//列cols : X(width)//注意!注意!注意!//在Mat类型变量访问时下标是反着写的key_point.push_back(cv::Point(i,j));break;}}}//打印出来让我看看int N= key_point.size();for (int n = 0;n < N;n++){cout << "point"<< key_point[n].x<<" "<< key_point[n].y << endl;}//画出来Mat image = cv::Mat::zeros(binMat.rows, binMat.cols, CV_8UC3);for (int i = 0; i < key_point.size(); i++){cv::circle(image, key_point[i], 5, cv::Scalar(0, 0, 255), 2, 8, 0);}imshow("tu", image);
}

将选出的点画出来：
在这里插入图片描述
将像素点选取出来之后，接下来就是用最小二乘法拟合曲线，具体内容讲解请看：
https://blog.csdn.net/guduruyu/article/details/72866144

//输入：待拟合的点集，拟合出来的曲线的点
bool polynomial_curve_fit(std::vector<cv::Point>& key_point, int n, cv::Mat& A)
{//Number of key pointsint N = key_point.size();//构造矩阵Xcv::Mat X = cv::Mat::zeros(n + 1, n + 1, CV_64FC1);for (int i = 0; i < n + 1; i++){for (int j = 0; j < n + 1; j++){for (int k = 0; k < N; k++){X.at<double>(i, j) = X.at<double>(i, j) +std::pow(key_point[k].x, i + j);}}}//构造矩阵Ycv::Mat Y = cv::Mat::zeros(n + 1, 1, CV_64FC1);for (int i = 0; i < n + 1; i++){for (int k = 0; k < N; k++){Y.at<double>(i, 0) = Y.at<double>(i, 0) +std::pow(key_point[k].x, i) * key_point[k].y;}}A = cv::Mat::zeros(n + 1, 1, CV_64FC1);//求解矩阵Acv::solve(X, Y, A, cv::DECOMP_LU);return true;
}

最终代码：

#include <opencv2/opencv.hpp>
#include "opencv2/features2d.hpp"
#include <iostream>
#include "windows.h"
#include <stdio.h>
#include <time.h>
#include <math.h>
#include<opencv2/imgproc/types_c.h>
//#include "My_ImageProssing_base.h"
#define WINDOW_NAME1 "【程序窗口1】"
#define WINDOW_NAME2 "【程序窗口2】"
using namespace cv;
using namespace std;
RNG g_rng(12345);//识别并标出火焰
//输入 原图像 输出：原图像上框出框框（火）
void find_fire(Mat& srcMat, Mat& outputMat)
{Mat gray_srcMat;Mat dstMat, binMat;cvtColor(srcMat, gray_srcMat, COLOR_BGR2GRAY);Mat fire_Mat = Mat::zeros(gray_srcMat.size(), gray_srcMat.type());cvtColor(srcMat, dstMat, COLOR_BGR2HSV);vector<Mat> channels;split(dstMat, channels);//将S通道的图像复制，然后处理Mat S_Mat;channels.at(1).copyTo(S_Mat);int row_num = srcMat.rows;			//行数int col_num = srcMat.cols;			//列数//双重循环，遍历右下角像素值for (int i = row_num * 0.75;i < row_num;i++)	//行循环{for (int j = col_num * 0.75;j < col_num;j++)	//列循环{//-------【开始处理每个像素】---------------if ((gray_srcMat.at<uchar>(i, j) >= 150 && S_Mat.at<uchar>(i, j) >= 120)){fire_Mat.at<uchar>(i, j) = 255;}//-------【处理结束】---------------}}//膨胀Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));	//返回的是内核矩阵Mat firedstImage;dilate(fire_Mat, fire_Mat, element);//通过findContours函数寻找连通域vector<vector<Point>> contours;vector<Vec4i> hierarchy;findContours(fire_Mat, contours, RETR_LIST, CHAIN_APPROX_NONE);//绘制轮廓for (int i = 0; i < contours.size(); i++) {RotatedRect rbox = minAreaRect(contours[i]);drawContours(srcMat, contours, i, Scalar(0, 255, 255), 1, 8);Point2f vtx[4];rbox.points(vtx);for (int j = 0; j < 4; ++j) {cv::line(outputMat, vtx[j], vtx[j < 3 ? j + 1 : 0], Scalar(255, 255, 255), 2, LINE_AA);}}
}
//--------------------------------------------工程大作业---------------------------------------------------//输入：二值化图片  输出：点集 （每列最多只有一个点，符合函数一一映射的关系）
void find_point(Mat& binMat, std::vector<cv::Point>& key_point)
{//第一个点肯定是水枪位置//遍历：170列到430列//		30行到230行//遍历方式：遍历每列，从上往下遍历（小到大），找到的第一个为白的点记录下来，如果遍历完这一列并没有发现白色点，则不作记录//注意这里的循环方式与其他地方的相反for (int i = 170;i < 430;i++)	//列循环{for (int j =30;j < 230;j++)	//行循环{if (binMat.at<uchar>(j, i) == 255){//行列与坐标系对应关系//行rows: Y(height)//列cols : X(width)//注意!注意!注意!//在Mat类型变量访问时下标是反着写的key_point.push_back(cv::Point(i,j));break;}}}//打印出来让我看看int N= key_point.size();for (int n = 0;n < N;n++){cout << "point"<< key_point[n].x<<" "<< key_point[n].y << endl;}//画出来Mat image = cv::Mat::zeros(binMat.rows, binMat.cols, CV_8UC3);for (int i = 0; i < key_point.size(); i++){cv::circle(image, key_point[i], 5, cv::Scalar(0, 0, 255), 2, 8, 0);}//imshow("tu", image);
}//输入：待拟合的点集，拟合出来的曲线的点
bool polynomial_curve_fit(std::vector<cv::Point>& key_point, int n, cv::Mat& A)
{//Number of key pointsint N = key_point.size();//构造矩阵Xcv::Mat X = cv::Mat::zeros(n + 1, n + 1, CV_64FC1);for (int i = 0; i < n + 1; i++){for (int j = 0; j < n + 1; j++){for (int k = 0; k < N; k++){X.at<double>(i, j) = X.at<double>(i, j) +std::pow(key_point[k].x, i + j);}}}//构造矩阵Ycv::Mat Y = cv::Mat::zeros(n + 1, 1, CV_64FC1);for (int i = 0; i < n + 1; i++){for (int k = 0; k < N; k++){Y.at<double>(i, 0) = Y.at<double>(i, 0) +std::pow(key_point[k].x, i) * key_point[k].y;}}A = cv::Mat::zeros(n + 1, 1, CV_64FC1);//求解矩阵Acv::solve(X, Y, A, cv::DECOMP_LU);return true;
}//输入：图片 输出：去除干扰后的图
void clear_other_disturb(Mat& srcMa)
{//通过观察、发现0-180列为干扰，320-480列且0-90行为干扰for (int i = 0;i < 90;i++)	//行循环{for (int j = 320;j < srcMa.cols;j++)	//列循环{//-------【开始处理每个像素】---------------srcMa.at<uchar>(i, j) = 0;//-------【处理结束】---------------}}for (int i = 0;i < srcMa.rows;i++)	//行循环{for (int j = 0;j < 180;j++)	//列循环{//-------【开始处理每个像素】---------------srcMa.at<uchar>(i, j) = 0;//-------【处理结束】---------------}}
}
int main()
{//实例化的同时初始化VideoCapture capture("D:\\opencv_picture_test\\videos\\大作业.avi");		//类似于 int a=1;//如果视频打开失败//计数器int cnt = 0;Mat frame;Mat rgb_mat;		Mat rgb_mat1;Mat bgMat1;		//第0帧图像Mat bgMat2;		//之后每帧图像while (1){capture >> frame;//图像保护if (!frame.data){cout << "src image load failed!" << endl;break;}//将彩色图保存下来，用于最后画图的底布rgb_mat = frame.clone();rgb_mat1= frame.clone();//转灰度图，用于之后的找水柱cvtColor(frame, frame, COLOR_BGR2GRAY);if (cnt == 0){//第一帧，获得背景图像frame.copyTo(bgMat1);//找火find_fire(rgb_mat, rgb_mat);imshow("output", rgb_mat);waitKey(20);}else if (cnt<=100)	//水柱还没有出现，我们不找水柱，防止误判（其实是有误判的），此时我们只绘制火焰{//找火find_fire(rgb_mat, rgb_mat);imshow("output", rgb_mat);waitKey(20);}else{//获取本次场景的图像frame.copyTo(bgMat2);//====================================进行处理================================================Mat result = bgMat1.clone();//【1】背景图像和当前图像相减absdiff(bgMat1, bgMat2, result);//【2】接下来是去除干扰clear_other_disturb(result);//【3】二值化一下threshold(result, result, 100, 255, THRESH_BINARY);//imshow("result", result);//【4】找点std::vector<cv::Point> points;find_point(result, points);//【5】找到点之后就是拟合曲线，这里采用【https://blog.csdn.net/guduruyu/article/details/72866144】的思路cv::Mat A;//这里使用3次函数，效果很好polynomial_curve_fit(points, 3, A);std::cout << "A = " << A << std::endl;std::vector<cv::Point> points_fitted;for (int x = 170; x < 430; x++){double y = A.at<double>(0, 0) + A.at<double>(1, 0) * x +A.at<double>(2, 0) * std::pow(x, 2) + A.at<double>(3, 0) * std::pow(x, 3);points_fitted.push_back(cv::Point(x, y));}//【6】在彩色图上绘制水柱cv::polylines(rgb_mat, points_fitted, false, cv::Scalar(0, 255, 255), 1, 8, 0);find_fire(rgb_mat1, rgb_mat);imshow("output", rgb_mat);//====================================处理结束================================================waitKey(20);}cnt++;}waitKey(0);return 0;
}

本文章代码可以随意使用！
