Postgresql的HashJoin状态机流程图整理

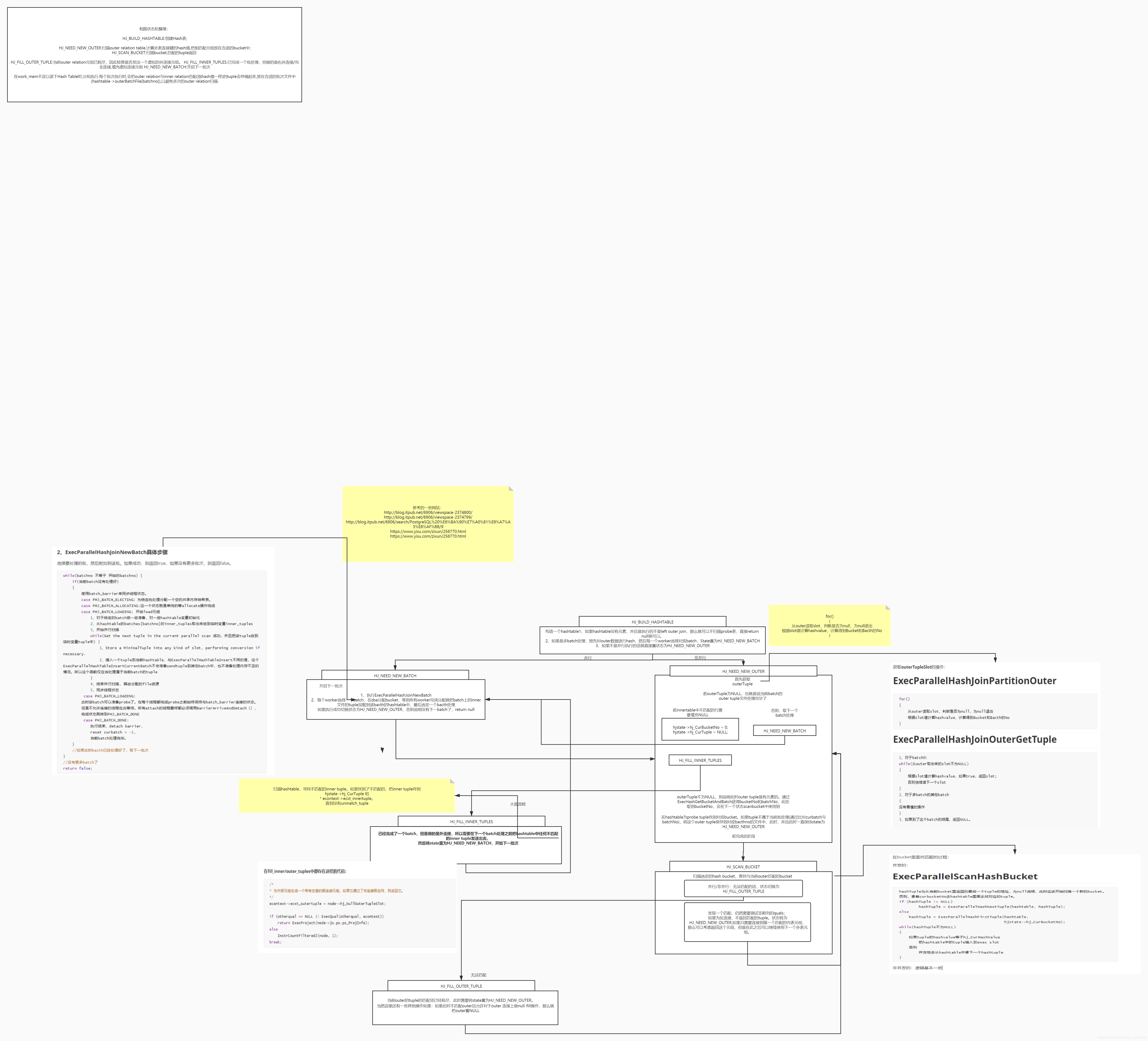

状态机

可以放大观看。
在这里插入图片描述

HashJoinState

Hash Join运行期状态结构体

typedef struct HashJoinState
{JoinState   js;             /* 基类;its first field is NodeTag */ExprState  *hashclauses;//hash连接条件List       *hj_OuterHashKeys;   /* 外表条件链表;list of ExprState nodes */List       *hj_InnerHashKeys;   /* 内表连接条件;list of ExprState nodes */List       *hj_HashOperators;   /* 操作符OIDs链表;list of operator OIDs */HashJoinTable hj_HashTable;//Hash表uint32      hj_CurHashValue;//当前的Hash值int         hj_CurBucketNo;//当前的bucket编号int         hj_CurSkewBucketNo;//行倾斜bucket编号HashJoinTuple hj_CurTuple;//当前元组TupleTableSlot *hj_OuterTupleSlot;//outer relation slotTupleTableSlot *hj_HashTupleSlot;//Hash tuple slotTupleTableSlot *hj_NullOuterTupleSlot;//用于外连接的outer虚拟slotTupleTableSlot *hj_NullInnerTupleSlot;//用于外连接的inner虚拟slotTupleTableSlot *hj_FirstOuterTupleSlot;//int         hj_JoinState;//JoinState状态bool        hj_MatchedOuter;//是否匹配bool        hj_OuterNotEmpty;//outer relation是否为空
} HashJoinState;

HashJoinTable

typedef struct HashJoinTableData
{int         nbuckets;       /* 内存中的hash桶数;# buckets in the in-memory hash table */int         log2_nbuckets;  /* 2的对数(nbuckets必须是2的幂);its log2 (nbuckets must be a power of 2) */int         nbuckets_original;  /* 首次hash时的桶数;# buckets when starting the first hash */int         nbuckets_optimal;   /* 优化后的桶数(每个批次);optimal # buckets (per batch) */int         log2_nbuckets_optimal;  /* 2的对数;log2(nbuckets_optimal) *//* buckets[i] is head of list of tuples in i'th in-memory bucket *///bucket [i]是内存中第i个桶中的元组链表的head itemunion{/* unshared array is per-batch storage, as are all the tuples *///未共享数组是按批处理存储的，所有元组均如此struct HashJoinTupleData **unshared;/* shared array is per-query DSA area, as are all the tuples *///共享数组是每个查询的DSA区域，所有元组均如此dsa_pointer_atomic *shared;}buckets;bool        keepNulls;      /*如不匹配则存储NULL元组,该值为T;true to store unmatchable NULL tuples *///关于skew优化的变量bool        skewEnabled;    /*是否使用倾斜优化?;are we using skew optimization? */HashSkewBucket **skewBucket;    /* 倾斜的hash表桶数;hashtable of skew buckets */int         skewBucketLen;  /* skewBucket数组大小;size of skewBucket array (a power of 2!) */int         nSkewBuckets;   /* 活动的倾斜桶数;number of active skew buckets */int        *skewBucketNums; /* 活动倾斜桶数组索引;array indexes of active skew buckets */int         nbatch;         /* 批次数;number of batches */int         curbatch;       /* 当前批次,第一轮为0;current batch #; 0 during 1st pass */int         nbatch_original;    /* 在开始inner扫描时的批次;nbatch when we started inner scan */int         nbatch_outstart;    /* 在开始outer扫描时的批次;nbatch when we started outer scan */bool        growEnabled;    /* 关闭nbatch增加的标记;flag to shut off nbatch increases */double      totalTuples;    /* 从inner plan获得的元组数;# tuples obtained from inner plan */double      partialTuples;  /* 通过hashjoin获得的inner元组数;# tuples obtained from inner plan by me */double      skewTuples;     /* 倾斜元组数;# tuples inserted into skew tuples *//** 这些数组在散列连接的生命周期内分配，但仅当nbatch > 1时分配。* 只有当第一次将元组写入文件时，文件才会打开(否则它的指针将保持NULL)。* 注意，第0个数组元素永远不会被使用，因为批次0的元组永远不会转储.*/BufFile   **innerBatchFile; /* 每个批次的inner虚拟临时文件缓存;buffered virtual temp file per batch */BufFile   **outerBatchFile; /* 每个批次的outer虚拟临时文件缓存;buffered virtual temp file per batch *//** 有关正在散列的数据类型的特定于数据类型的散列函数的信息。* 这些数组的长度与散列连接子句(散列键)的数量相同。*/FmgrInfo   *outer_hashfunctions;    /* outer hash函数FmgrInfo结构体;lookup data for hash functions */FmgrInfo   *inner_hashfunctions;    /* inner hash函数FmgrInfo结构体;lookup data for hash functions */bool       *hashStrict;     /* 每个hash操作符是严格?is each hash join operator strict? */Size        spaceUsed;      /* 元组使用的当前内存空间大小;memory space currently used by tuples */Size        spaceAllowed;   /* 空间使用上限;upper limit for space used */Size        spacePeak;      /* 峰值的空间使用;peak space used */Size        spaceUsedSkew;  /* 倾斜哈希表的当前空间使用情况;skew hash table's current space usage */Size        spaceAllowedSkew;   /* 倾斜哈希表的使用上限;upper limit for skew hashtable */MemoryContext hashCxt;      /* 整个散列连接存储的上下文;context for whole-hash-join storage */MemoryContext batchCxt;     /* 该批次存储的上下文;context for this-batch-only storage *//* used for dense allocation of tuples (into linked chunks) *///用于密集分配元组(到链接块中)HashMemoryChunk chunks;     /* 整个批次使用一个链表;one list for the whole batch *//* Shared and private state for Parallel Hash. *///并行hash使用的共享和私有状态HashMemoryChunk current_chunk;  /* 后台进程的当前chunk;this backend's current chunk */dsa_area   *area;           /* 用于分配内存的DSA区域;DSA area to allocate memory from */ParallelHashJoinState *parallel_state;//并行执行状态ParallelHashJoinBatchAccessor *batches;//并行访问器dsa_pointer current_chunk_shared;//当前chunk的开始指针
} HashJoinTableData;

其他

在inner join第一次扫描中，可以从执行器得到tuple。
如果batch数目 > 1，那么不属于第一批的tuple将被保存在batch的inner的临时文件中。
在outer join中同理，不过我们将tuple写入batch的outer临时文件中
完成第一次扫描后，堆每批剩余的tuple做如下操作：
1、从inner 批处理文件中读取元组，加载到hash table中的bucket
2、从outer 批处理文件中读取元组，匹配hash bucket，然后输出结果。
