ArcGIS API For JS之网络分析（临近设施分析）

ArcGIS 提供两种网络分析，即基于Geometric Network的有向网络或者设施网络和基于Network Dataset的无向网络，在这里网络的分析指后者，ArcGIS api支持网络分析中的最短路径分析、服务区分析、临近设施分析。本文主要讲的是临近设施分析，关于发布网络服务在这里就不在叙述了，三种分析发布相同，只是在后台ArcMap中处理方式有点区别。

一、概述

1、概念

临近设施服务计算事件和设施之间的行驶成本，并决定那一个距离最近，最后给出最佳的路径，在这里认为，这算是最短距离的升级版本

2、相关的类

  • ClosestFacilityTask（执行命令，声明需要一个Rest资源，即NAServer服务）
  • ClosestFacilityParameters（参数）
  • ClosestFacilitySolveResult（处理结果）(这里没用到，该类用处非常大)

二、参数声明与设置

            closestFacilityTask = new ClosestFacilityTask("http://localhost:6080/arcgis/rest/services/Test/CloseFacilityTest/NAServer/CloseFacility");//临近设施分析参数var params = new ClosestFacilityParameters();//单位params.impedenceAttribute = "Miles";params.defaultCutoff = 7.0;//是否返回事件信息params.returnIncidents = false;//是否返回路径params.returnRoutes = true;//路径是否有参数params.returnDirections = true;//服务点params.facilities = new FeatureSet();//事件点params.incidents = new FeatureSet();//点障碍params.pointBarriers = new FeatureSet();//空间参考params.outSpatialReference = map.SpatialReference;



在这里有很多参数可以设置，服务点、事件点、路径、空间参考，是必须要设置的，其他参数可以根据自己需要设置，这里FeatureSet是要素类的轻量级的表示，相当于地理数据中的一个要素类，Feature的集合，FeatureSet中的每个Feature可能包含Geometry、属性、符号、InfoTemplate。FeatureSet是api和arcgis server通讯的非常重要的对象。当使用查询、地理出咯i和路径分析的时候，FeatureSet常常作为这些分析功能的输入或输出参数。

三、符号样式

            //服务点符号样式var facilityPointSymbol = new SimpleMarkerSymbol(SimpleMarkerSymbol.STYLE_SQUARE,20,new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color([89, 95, 35]), 2),new Color([130, 159, 83, 0.40]));//事件点符号样式var incidentPointSymbol = new SimpleMarkerSymbol(SimpleMarkerSymbol.STYLE_CIRCLE,16,new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color([89, 95, 35]), 2),new Color([130, 159, 83, 0.40]));//障碍点的符号样式var barrierSymbol = new SimpleMarkerSymbol();barrierSymbol.style = SimpleMarkerSymbol.STYLE_X;barrierSymbol.setSize(12);barrierSymbol.setColor(new Color("#f1a340"));incidentsGraphicsLayer = new GraphicsLayer();//结果路径线符号样式var routePolylineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color("#0078df"),4.0);

四、分析结果处理

function showRoute(solveResult) {//路径分析的结果var routeResults = solveResult.routes;//路径分析的长度var res = routeResults.length;if (res > 0) {for (var i = 0; i < res; i++) {var graphicroute = routeResults[i];var graphic = graphicroute;graphic.setSymbol(routePolylineSymbol);map.graphics.add(graphic);}}else {alert("没有返回结果");}}

五、全部源码

<!DOCTYPE html>
<html>
<head><meta http-equiv="Content-Type" content="text/html; charset=utf-8"><meta name="viewport" content="initial-scale=1, maximum-scale=1,user-scalable=no"><title>Closest Facilities</title><link rel="stylesheet" href="https://js.arcgis.com/3.25/dijit/themes/claro/claro.css"><link rel="stylesheet" href="https://js.arcgis.com/3.25/esri/css/esri.css"><style type="text/css">#map{width: 100%;height: 600px;border: 1px solid #000;}</style><script src="https://js.arcgis.com/3.25/"></script><script src="../Scripts/jquery-1.7.1.js"></script></head><body><div id="map"></div><input id="server" type="button" value="服务点" /><input id="eventPoint" type="button" value="事件点" /><input id="barriers" type="button" value="障碍点" /><input id="analyse" type="button" value="分析" /><input id="clear" type="button" value="清除" /><script>       require(["dojo/on","dojo/dom","dojo/_base/array","esri/Color","dojo/parser","dijit/registry","esri/urlUtils","esri/map","esri/lang","esri/graphic","esri/InfoTemplate","esri/layers/GraphicsLayer","esri/renderers/SimpleRenderer","esri/layers/ArcGISDynamicMapServiceLayer","esri/geometry/Point","esri/tasks/FeatureSet","esri/tasks/ClosestFacilityTask","esri/tasks/ClosestFacilityParameters","esri/symbols/SimpleMarkerSymbol","esri/symbols/SimpleLineSymbol","esri/symbols/TextSymbol","dijit/form/ComboBox","dijit/layout/BorderContainer","dijit/layout/ContentPane"], function (on, dom, array, Color, parser, registry,urlUtils, Map, esriLang, Graphic, InfoTemplate, GraphicsLayer, SimpleRenderer, ArcGISDynamicMapServiceLayer,Point, FeatureSet,ClosestFacilityTask, ClosestFacilityParameters,SimpleMarkerSymbol, SimpleLineSymbol, TextSymbol) {var incidentsGraphicsLayer, routeGraphicLayer, closestFacilityTask;var map = new Map("map");var layer = new esri.layers.ArcGISDynamicMapServiceLayer("http://localhost:6080/arcgis/rest/services/Test/CloseFacilityTest/MapServer");map.addLayer(layer)closestFacilityTask = new ClosestFacilityTask("http://localhost:6080/arcgis/rest/services/Test/CloseFacilityTest/NAServer/CloseFacility");//临近设施分析参数var params = new ClosestFacilityParameters();//单位params.impedenceAttribute = "Miles";params.defaultCutoff = 7.0;//是否返回事件信息params.returnIncidents = false;//是否返回路径params.returnRoutes = true;//路径是否有参数params.returnDirections = true;//服务点params.facilities = new FeatureSet();//事件点params.incidents = new FeatureSet();//点障碍params.pointBarriers = new FeatureSet();//空间参考params.outSpatialReference = map.SpatialReference;//服务点符号样式var facilityPointSymbol = new SimpleMarkerSymbol(SimpleMarkerSymbol.STYLE_SQUARE,20,new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color([89, 95, 35]), 2),new Color([130, 159, 83, 0.40]));//事件点符号样式var incidentPointSymbol = new SimpleMarkerSymbol(SimpleMarkerSymbol.STYLE_CIRCLE,16,new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color([89, 95, 35]), 2),new Color([130, 159, 83, 0.40]));//障碍点的符号样式var barrierSymbol = new SimpleMarkerSymbol();barrierSymbol.style = SimpleMarkerSymbol.STYLE_X;barrierSymbol.setSize(12);barrierSymbol.setColor(new Color("#f1a340"));incidentsGraphicsLayer = new GraphicsLayer();//结果路径线符号样式var routePolylineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID,new Color("#0078df"),4.0);//定义一个标志//selectPointID=0什么都不做//selectPointID=1是添加服务点//selectPointID=2是添加事件点//selectPointID=3是添加障碍点var selectPointID;//添加服务点$("#server").click(function () {selectPointID = 1;});//添加事件点$("#eventPoint").click(function () {selectPointID = 2;});//添加障碍点$("#barriers").click(function () {selectPointID = 3;});//清除所有障碍、事件、服务点和路径线on(map, "mouse-down", function (evt) {//通过selectPointID判断是添加是停靠点还是障碍点switch (selectPointID) {case 0:break;case 1://获得服务点的坐标var pointServer = evt.mapPoint;var gr = new Graphic(pointServer, facilityPointSymbol);//构建服务点的参数params.facilities.features.push(gr);break;case 2://获得事件点的坐标var pointEvent = evt.mapPoint;var gr = new Graphic(pointEvent, incidentPointSymbol);//构建事件点的参数params.incidents.features.push(gr);break;case 3://获得障碍点的坐标var pointBarrier = evt.mapPoint;var gr = new Graphic(pointBarrier, barrierSymbol);//构建障碍点的参数params.pointBarriers.features.push(gr);break;}//如果selectPointID不等于0，将点的坐标在地图上显示出来if (selectPointID != 0) {addTextPoint("服务点", pointServer, facilityPointSymbol);addTextPoint("事件点", pointEvent, incidentPointSymbol);addTextPoint("障碍点", pointBarrier, barrierSymbol);}});//文本符号：文本信息，点坐标，符号function addTextPoint(text, point, symbol) {var textSymbol = new TextSymbol(text);textSymbol.setColor(new Color([128, 0, 0]));var graphicText = Graphic(point, textSymbol);var graphicpoint = new Graphic(point, symbol);//用默认的图层添加map.graphics.add(graphicpoint);map.graphics.add(graphicText);}//分析执行事件$("#analyse").click(function () {selectPointID = 0;//如果服务点或者事件点的个数有一个为0，提示用户参数输入不对if (params.facilities.features.length == 0 || params.incidents.features.length == 0) {alert("输入参数不全，无法分析");return;}//执行路径分析函数closestFacilityTask.solve(params, showRoute)});//处理路径分析返回的结果。function showRoute(solveResult) {//路径分析的结果var routeResults = solveResult.routes;//路径分析的长度var res = routeResults.length;if (res > 0) {for (var i = 0; i < res; i++) {var graphicroute = routeResults[i];var graphic = graphicroute;graphic.setSymbol(routePolylineSymbol);map.graphics.add(graphic);}}else {alert("没有返回结果");}}});</script>
</body>
</html>

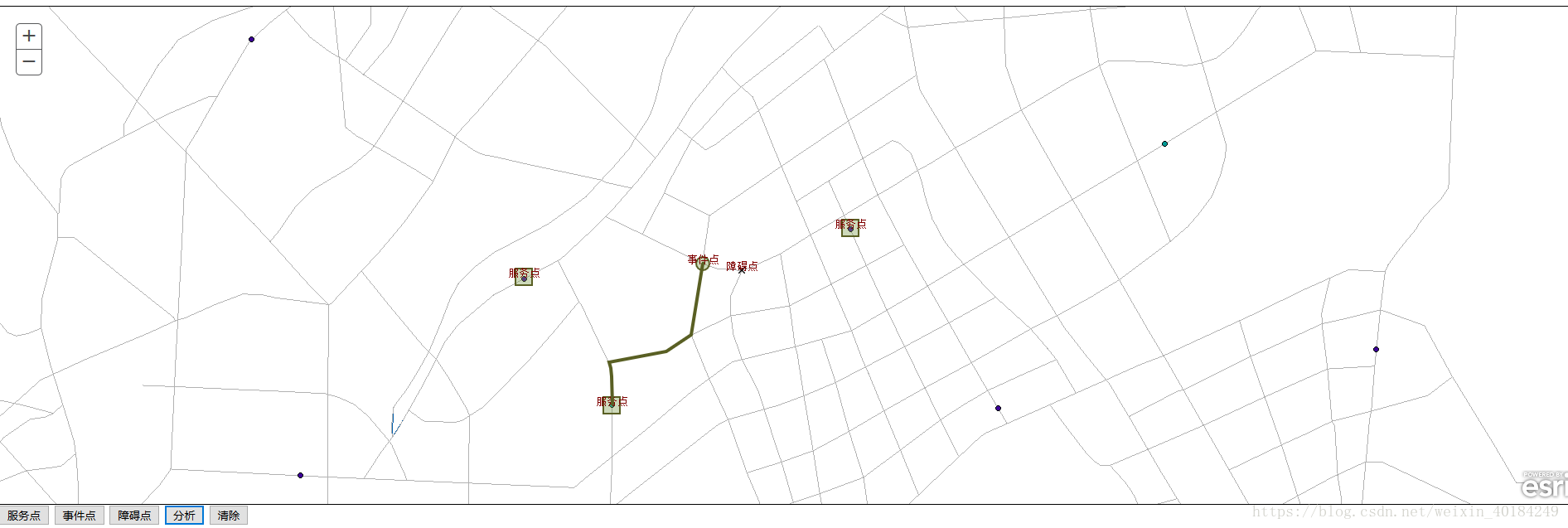

六、成果图

七、总结

在这里我为了省事参数设置的不多，三种分析其实差别不是很大，使用的方式也比较相似，如果说恶心应该是在发布数据之前的构造网络，错误出一堆，奈何我对着不是个很了解，浪费了很多的时间，技术不行还需要很多努力。
