正如我在之前的文章中所述 ，我已经在Java 9 + Jigsaw构建上运行Eclipse Neon了一段时间，并且没有任何问题。 我在周末花费了几个小时来修改一些模块化工具的想法。 我为Eclipse Neon写了一个小插件，可视化了各个模块之间的连接。

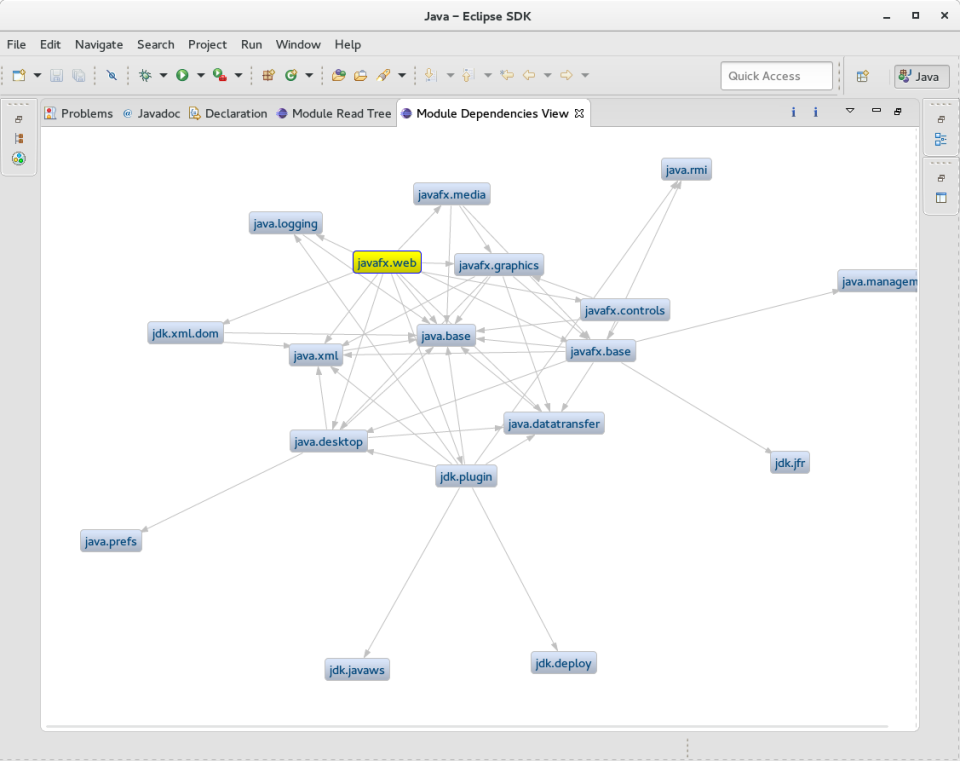

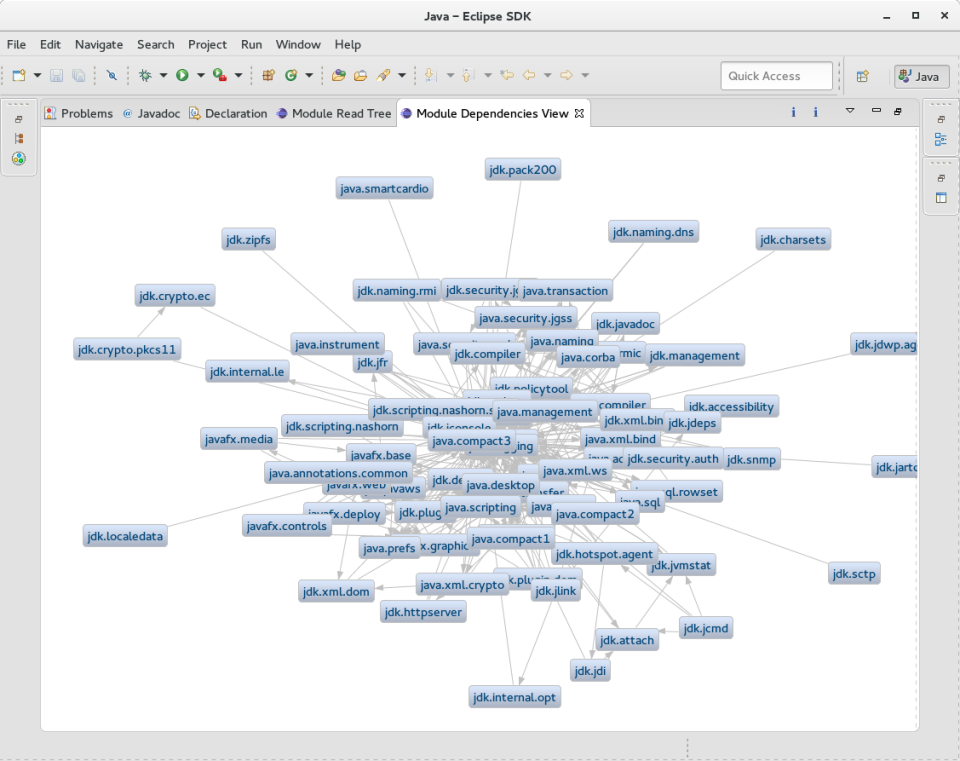

现在的实现有些粗糙，因为我专注于整理如何使各种技术起作用。 每当用户突出显示Java项目（例如，在Package Explorer，Project Explorer或Navigator中）时， Modules Dependencies View都会更新：它查询与该项目关联的Java运行时以获取其模块列表以及它们之间的可读性关联，然后使用Eclipse GEF Zest使结果可视化。

我现在查询Java运行时的部分是一个巨大的漏洞，但是好消息是，在使用可视化工具时，我可能已经找到了一种更好的，不太麻烦的方法来完成此任务。 稍后再详细介绍。

我还只是在重新学习如何使用Zest（不是我曾经是Zest的专家），所以我可以使用布局算法做更多的事情。 我所做的一件事是使它成为可能，从而使您可以双击深入到任何单个模块。

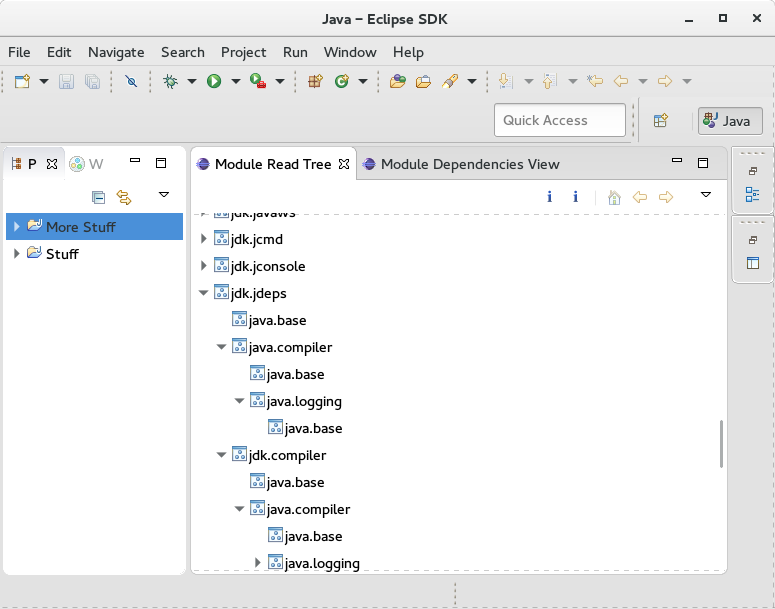

在讨论过程中，我整理了一个快速树状视图，可让您深入了解模块之间的读取关系。

这当然很丑陋，但是对我来说所有的部分都非常有用。 我需要使用自定义jimage进行测试（也许我会基于紧凑型配置文件之一构建一个jimage ）。

在可视化中包含Java项目的完整构建路径（例如，工作空间内容和JAR文件）也很酷。 我也完全忽略了层，可能应该考虑一些代表层。

我还没有推出代码； 稍加烘焙后，它将出现在Eclipse Labs中 。

请注意，JDK 9会略有下滑：距离“功能完成”的最后期限还不到两周，因此提出了将发布日期延长六个月的提议 。
