一、导入CAD户型图的，注意点：CAD图要求：除墙体外，其它线段不可出现，(如：门、柱子、窗、阳台、标注、家具、植物、摆件等)且墙体线条要闭合，保存DXF格式。

第一步:点击户型图--本地上传CAD图。

第二步：打开CAD户型图。

第三步：户型图绘制成功。

二、导入水刀的，相对来说就比较复杂，

1.准备工具：安装2012CAD及导入水刀插件

2.使用水刀插件导入水刀

第一步：打开水刀CAD文件，选择继续当前操作--继续，确保水刀是使用多线段制作且闭合。

第二步：直接输入sc--Enter--框选图案--Enter--指定端点--输入缩放比例0.5--Enter。

第三步：直接输入NET--Enter--选择CreateLine.dll--打开。

第四步：右击空白处，选择三维家附加菜单--生成圆弧段数--修改为18。

第五步：继续右击空白处，选择三维家附加菜单--生成线型--框选图案--Enter--保存。

第六步：回到三维家软件设计界面--铺砖定制--右击地面--导入区域--本地区域--打开文件。

3.保存DXF格式导入水刀

第--步：打开CAD水刀文件，选择文件--另存为--dxf格式--保存。

第二步：回到三维家软件设计界面--铺砖定制--右击地面--导入区域--本地区域--打开文件。

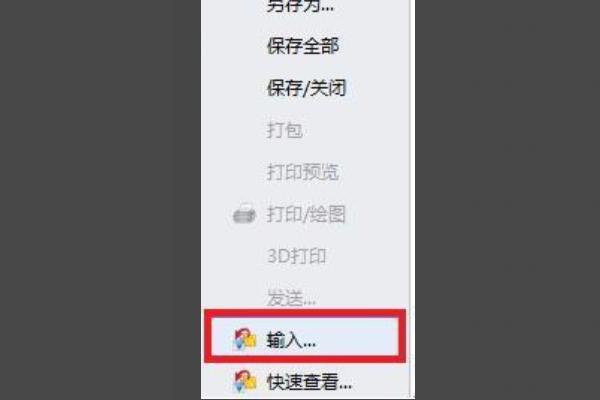

1、导入软件绘制的模型文件，单击“文件” - “输入”的选项。

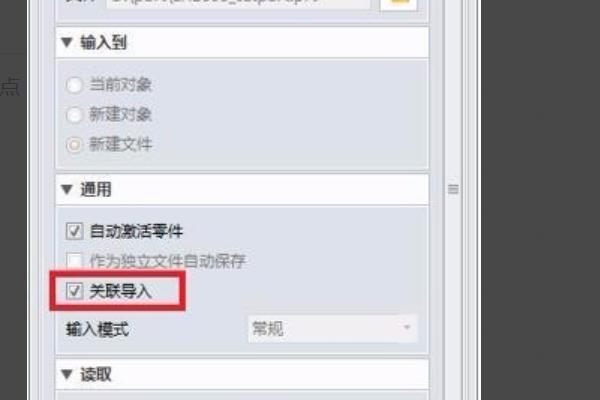

2、选择要导入的文件，单击“打开”，在出现的对话框中选中“关联导入”，然后单击“确定”将第三方文件导入三维家。

3、导入文件后将模型保存为Z3格式。

4、使用软件编辑和修改原始模型文件，修改后的模型文件如下。

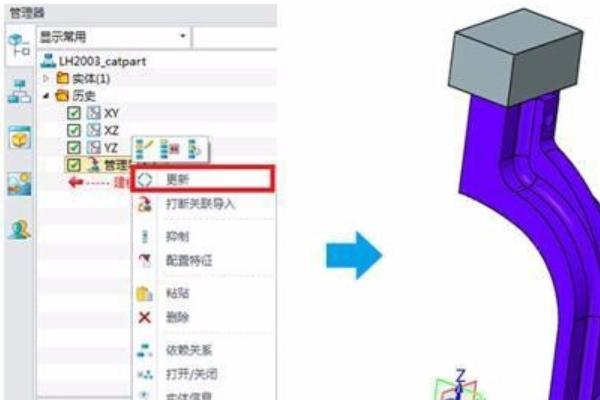

5、打开第一次导入时保存的Z3文件，右键单击管理器并选择“更新”以查看更新结果。

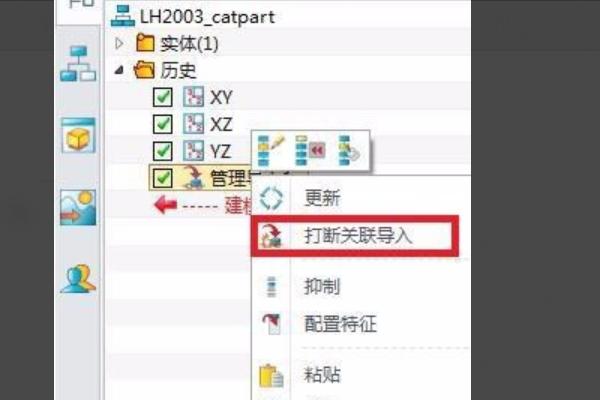

6、如果在后期工作中，需要断开数据导入的关联，可以使用“break association import”取消关联并独立执行后续的设计工作。
