CSAPP Bomb Lab 实验解析

Bomblab是csapp的第二个配套实验，该实验提供了一个bomb二进制文件和一个bomb.c源文件，我们的目标是运行bomb并按照提示一步步输入字符串，直到完成整个拆炸弹的流程。但是源文件中只提供了部分代码，所以我们需要通过反汇编工具 objDump 来分析bomb的汇编代码，推导出所有能够拆解炸弹的字符串。

调试前在explode_bomb的地址上设置断点，break *0x804986d。

Phase_1

反汇编代码：

Dump of assembler code for function phase_1:0x08049045 <+0>:	sub    $0x14,%esp0x08049048 <+3>:	push   $0x8049dac0x0804904d <+8>:	pushl  0x1c(%esp)0x08049051 <+12>:	call   0x8049474 <strings_not_equal>0x08049056 <+17>:	add    $0x10,%esp0x08049059 <+20>:	test   %eax,%eax0x0804905b <+22>:	je     0x804906a <phase_1+37>0x0804905d <+24>:	sub    $0xc,%esp0x08049060 <+27>:	push   $0x10x08049062 <+29>:	call   0x804986d <explode_bomb>0x08049067 <+34>:	add    $0x10,%esp0x0804906a <+37>:	add    $0xc,%esp0x0804906d <+40>:	ret

分析

从函数名strings_not_equal可以看出这是比较两个字符串的函数，字符串相同则返回1，不同则返回0。接下来对返回值进行test，并判断test结果是否为0，为零（字符串相等）跳过explode_bomb，否则（字符串不等）执行explode_bomb引爆。

从代码中可以看到strings_not_equal函数的参数是%esp+0x1c和0x8049dac地址中的内容，而%esp+0x1c就是“input”的内容，因此只要保证输入内容等于0x8049dac地址中的内容，便能不引爆炸弹。

查找0x8049dac中的内容：

(gdb) x/sb 0x8049dac
0x8049dac: “Public speaking is very easy.”

即得到拆除第1个雷所需的第3个字符串，输入后运行如下：
The bomb phase 1 is defused. Congratulations!

Phase_2

反汇编代码：

Dump of assembler code for function phase_2:0x0804906e <+0>:	push   %esi0x0804906f <+1>:	push   %ebx0x08049070 <+2>:	sub    $0x2c,%esp0x08049073 <+5>:	lea    0x10(%esp),%ebx0x08049077 <+9>:	push   %ebx0x08049078 <+10>:	pushl  0x3c(%esp)0x0804907c <+14>:	call   0x8049892 <read_six_numbers>0x08049081 <+19>:	lea    0x2c(%esp),%esi0x08049085 <+23>:	add    $0x10,%esp0x08049088 <+26>:	mov    (%ebx),%eax0x0804908a <+28>:	add    $0x5,%eax0x0804908d <+31>:	cmp    %eax,0x4(%ebx)0x08049090 <+34>:	je     0x804909f <phase_2+49>0x08049092 <+36>:	sub    $0xc,%esp0x08049095 <+39>:	push   $0x20x08049097 <+41>:	call   0x804986d <explode_bomb>0x0804909c <+46>:	add    $0x10,%esp0x0804909f <+49>:	add    $0x4,%ebx0x080490a2 <+52>:	cmp    %esi,%ebx0x080490a4 <+54>:	jne    0x8049088 <phase_2+26>0x080490a6 <+56>:	add    $0x24,%esp0x080490a9 <+59>:	pop    %ebx0x080490aa <+60>:	pop    %esi0x080490ab <+61>:	ret

分析

由call了子程序read_six_numbers，可猜测第2个雷的字符串是6个数字，调用堆栈如下图

子程序返回后让esi指向图中esp-8的位置（-0x34+0x2c=-0x8），而通过查看子程序read_six_numbers可知ebx的值并没有发生改变，因此，ebx还是指向图中esp-0x1c的位置，即ebx+0x14=esi，而0x14=20=4×5；接下来执行操作A（即0x08049088，不引爆bomb的情况），将ebx加4后与esi比较，如果不相等则重新执行操作A，相等则功能结束，可以看出这个过程就是一个循环，将操作A执行5次。

对于操作A，则是比较[ebx-4]+5与[ebx]的大小，相等则将ebx加4，继续循环；不相等则执行explode_bomb引爆。这个过程将被执行5次，一共参与的元素是相邻的6个。可以猜测这6个元素是输入的6个数字，且后一个数字比前一个数字大于5（或小于5，此处是大于，具体需要看子程序存放的顺序），随便试一组数字就可以了，如果依次加5报错说明就是依次减5。

输入如下：0 5 10 15 20 25或1 6 11 16 21 26测试通过：
The bomb phase 1 is defused. Congratulations!
The bomb phase 2 is defused. Congratulations!

Phase_3

反汇编代码：

Dump of assembler code for function phase_3:0x080490ac <+0>:	sub    $0x1c,%esp0x080490af <+3>:	lea    0x8(%esp),%eax0x080490b3 <+7>:	push   %eax0x080490b4 <+8>:	lea    0x10(%esp),%eax0x080490b8 <+12>:	push   %eax0x080490b9 <+13>:	push   $0x804a0cf0x080490be <+18>:	pushl  0x2c(%esp)0x080490c2 <+22>:	call   0x8048950 <__isoc99_sscanf@plt>0x080490c7 <+27>:	add    $0x10,%esp0x080490ca <+30>:	cmp    $0x1,%eax0x080490cd <+33>:	jg     0x80490dc <phase_3+48>0x080490cf <+35>:	sub    $0xc,%esp0x080490d2 <+38>:	push   $0x30x080490d4 <+40>:	call   0x804986d <explode_bomb>0x080490d9 <+45>:	add    $0x10,%esp0x080490dc <+48>:	cmpl   $0x7,0xc(%esp)0x080490e1 <+53>:	ja     0x8049147 <phase_3+155>0x080490e3 <+55>:	mov    0xc(%esp),%eax0x080490e7 <+59>:	jmp    *0x8049de0(,%eax,4)0x080490ee <+66>:	mov    $0x2f2,%eax0x080490f3 <+71>:	jmp    0x80490fa <phase_3+78>0x080490f5 <+73>:	mov    $0x0,%eax0x080490fa <+78>:	sub    $0 *0x80490x1ce,%eax0x080490ff <+83>:	jmp    0x8049106 <phase_3+90>0x08049101 <+85>:	mov    $0x0,%eax0x08049106 <+90>:	add    $0x156,%eax0x0804910b <+95>:	jmp    0x8049112 <phase_3+102>0x0804910d <+97>:	mov    $0x0,%eax0x08049112 <+102>:	sub    $0x32c,%eax0x08049117 <+107>:	jmp    0x804911e <phase_3+114>0x08049119 <+109>:	mov    $0x0,%eax0x0804911e <+114>:	add    $0x238,%eax0x08049123 <+119>:	jmp    0x804912a <phase_3+126>0x08049125 <+121>:	mov    $0x0,%eax0x0804912a <+126>:	sub    $0x39b,%eax0x0804912f <+131>:	jmp    0x8049136 <phase_3+138>0x08049131 <+133>:	mov    $0x0,%eax0x08049136 <+138>:	add    $0x39b,%eax0x0804913b <+143>:	jmp    0x8049142 <phase_3+150>0x0804913d <+145>:	mov    $0x0,%eax0x08049142 <+150>:	sub    $0x73,%eax0x08049145 <+153>:	jmp    0x8049159 <phase_3+173>0x08049147 <+155>:	sub    $0xc,%esp0x0804914a <+158>:	push   $0x30x0804914c <+160>:	call   0x804986d <explode_bomb>0x08049151 <+165>:	add    $0x10,%esp0x08049154 <+168>:	mov    $0x0,%eax0x08049159 <+173>:	cmpl   $0x5,0xc(%esp)0x0804915e <+178>:	jg     0x8049166 <phase_3+186>0x08049160 <+180>:	cmp    0x8(%esp),%eax0x08049164 <+184>:	je     0x8049173 <phase_3+199>0x08049166 <+186>:	sub    $0xc,%esp0x08049169 <+189>:	push   $0x30x0804916b <+191>:	call   0x804986d <explode_bomb>0x08049170 <+196>:	add    $0x10,%esp0x08049173 <+199>:	add    $0x1c,%esp0x08049176 <+202>:	ret

分析

从代码可以看出，主程序又调用了一个叫做“sscanf”的子程序，从函数的名字就能看出是读入输入的参数，但是要输入几个参数现在还不知道。看下面一条指令“cmp $0x1,%eax”，将输入参数个数eax与1进行比较，大于1则继续执行，否则引爆，说明至少输入两个数据。

随便输入两个测试数据，break *0x804986d下断点，运行后程序断下，查看sccanf函数第二个参数内容如下

(gdb) x/sb 0x804a0cf
0x804a0cf: “%d %d”

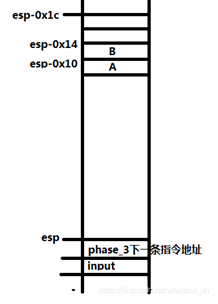

因此，可以判断这个字符串是两个数字，且Sccanf函数调用可以还原为：sccanf(input,”%d %d”,&A,&B);调用堆栈还原如下

图中A、B就是存放读取的两个数字，继续查看代码，若A大于7，则引爆炸弹；后面若A大于5同样引爆炸弹。说明A取值为0~5之间，之后，由A值取值的不同跳转到不同的地址，跳转到地址0x8049de0+4×A。

查看0x8049de0地址处的内容，如下

(gdb) x/8xw 0x8049de0
0x8049de0: 0x080490ee 0x080490f5 0x08049101 0x0804910d
0x8049df0: 0x08049119 0x08049125 0x08049131 0x0804913d

其实这些地址都是phase3中的不同语句地址。可以看出其实是执行一个c语言中的case语句，根据输入的不同，所执行的命令也不同。接着，就是对eax进行一些数值的运算，然后与B作比较。当A=0时，eax=0x2f2-0x1ce+0x156-0x32c+0x238-0x39b+0x39b-0x73=0x113(275)，因此，此题答案不唯一，其中一组字符串为：0 275，输入后，运行如下

The bomb phase 1 is defused. Congratulations!
The bomb phase 2 is defused. Congratulations!
The bomb phase 3 is defused. Congratulations!

当A=1~5时，可以用同样的方法计算出相应的结果，在此不做赘述。

Phase_4

反汇编代码：

Dump of assembler code for function phase_4:0x080491a0 <+0>:	sub    $0x20,%esp0x080491a3 <+3>:	lea    0x10(%esp),%eax0x080491a7 <+7>:	push   %eax0x080491a8 <+8>:	push   $0x804a0d20x080491ad <+13>:	pushl  0x2c(%esp)0x080491b1 <+17>:	call   0x8048950 <__isoc99_sscanf@plt>0x080491b6 <+22>:	add    $0x10,%esp0x080491b9 <+25>:	cmp    $0x1,%eax0x080491bc <+28>:	jne    0x80491c5 <phase_4+37>0x080491be <+30>:	cmpl   $0x0,0xc(%esp)0x080491c3 <+35>:	jg     0x80491d2 <phase_4+50>0x080491c5 <+37>:	sub    $0xc,%esp0x080491c8 <+40>:	push   $0x40x080491ca <+42>:	call   0x804986d <explode_bomb>0x080491cf <+47>:	add    $0x10,%esp0x080491d2 <+50>:	sub    $0xc,%esp0x080491d5 <+53>:	pushl  0x18(%esp)0x080491d9 <+57>:	call   0x8049177 <func4>0x080491de <+62>:	add    $0x10,%esp0x080491e1 <+65>:	cmp    $0x58980,%eax0x080491e6 <+70>:	je     0x80491f5 <phase_4+85>0x080491e8 <+72>:	sub    $0xc,%esp0x080491eb <+75>:	push   $0x40x080491ed <+77>:	call   0x804986d <explode_bomb>0x080491f2 <+82>:	add    $0x10,%esp0x080491f5 <+85>:	add    $0x1c,%esp0x080491f8 <+88>:	retDump of assembler code for function func4:0x08049177 <+0>:	push   %ebx0x08049178 <+1>:	sub    $0x8,%esp0x0804917b <+4>:	mov    0x10(%esp),%ebx0x0804917f <+8>:	mov    $0x1,%eax0x08049184 <+13>:	cmp    $0x1,%ebx0x08049187 <+16>:	jle    0x804919b <func4+36>0x08049189 <+18>:	sub    $0xc,%esp0x0804918c <+21>:	lea    -0x1(%ebx),%eax0x0804918f <+24>:	push   %eax0x08049190 <+25>:	call   0x8049177 <func4>0x08049195 <+30>:	add    $0x10,%esp0x08049198 <+33>:	imul   %ebx,%eax0x0804919b <+36>:	add    $0x8,%esp0x0804919e <+39>:	pop    %ebx0x0804919f <+40>:	ret

分析

由之前的经验看出，这个字符串为一个非0整数。程序中，将该整数传入func4函数中进行运算，若返回结果等于0x58980（362880），则拆除成功，否则引爆。分析func4的代码，用C语言表示为：

int func4(int n)
{int eax=1;if (n<1) return eax;eax=func4(n-1);eax=eax*n;return eax;
}

仔细想一下，其实这是个递归函数，其功能就是计算n的阶乘，而362880正好等于9的阶乘，所以这个整数应为9，输入后运行，提示如下，成功。

Phase_5

反汇编代码：

Dump of assembler code for function phase_5:0x080491f9 <+0>:	sub    $0x1c,%esp0x080491fc <+3>:	lea    0x8(%esp),%eax0x08049200 <+7>:	push   %eax0x08049201 <+8>:	lea    0x10(%esp),%eax0x08049205 <+12>:	push   %eax0x08049206 <+13>:	push   $0x804a0cf0x0804920b <+18>:	pushl  0x2c(%esp)0x0804920f <+22>:	call   0x8048950 <__isoc99_sscanf@plt>0x08049214 <+27>:	add    $0x10,%esp0x08049217 <+30>:	cmp    $0x1,%eax0x0804921a <+33>:	jg     0x8049229 <phase_5+48>0x0804921c <+35>:	sub    $0xc,%esp0x0804921f <+38>:	push   $0x50x08049221 <+40>:	call    0x804986d <explode_bomb>0x08049226 <+45>:	add    $0x10,%esp0x08049229 <+48>:	mov    0xc(%esp),%eax0x0804922d <+52>:	and    $0xf,%eax0x08049230 <+55>:	mov    %eax,0xc(%esp)0x08049234 <+59>:	cmp    $0xf,%eax0x08049237 <+62>:	je     0x8049267 <phase_5+110>0x08049239 <+64>:	mov    $0x0,%ecx0x0804923e <+69>:	mov    $0x0,%edx0x08049243 <+74>:	add    $0x1,%edx0x08049246 <+77>:	mov    0x8049e00(,%eax,4),%eax0x0804924d <+84>:	add    %eax,%ecx0x0804924f <+86>:	cmp    $0xf,%eax0x08049252 <+89>:	jne    0x8049243 <phase_5+74>0x08049254 <+91>:	movl   $0xf,0xc(%esp)0x0804925c <+99>:	cmp    $0x8,%edx0x0804925f <+102>:	jne    0x8049267 <phase_5+110>0x08049261 <+104>:	cmp    0x8(%esp),%ecx0x08049265 <+108>:	je     0x8049274 <phase_5+123>0x08049267 <+110>:	sub    $0xc,%esp0x0804926a <+113>:	push   $0x50x0804926c <+115>:	call   0x804986d <explode_bomb>0x08049271 <+120>:	add    $0x10,%esp0x08049274 <+123>:	add    $0x1c,%esp0x08049277 <+126>:	ret

分析

与前面的分析类似，第5个字符串也是两个数字，可还原为

sccanf(input, ”%d %d, &A, &B);

分析得到运算流程为：A=A&0xf;且运算后A不能为0xf，之后就是执行一个循环，将地址0x8049e00+eax×4中的内容赋值给eax，然后ecx=ecx+eax。该循环一共执行8次，且要求8次后eax的值为0xf，ecx的值为B。

接下来就好办了，首先查看内存地址0x8049e00处的值如下

(gdb) x/16xw 0x8049e00
0x8049e00 <array.2934>: 0x0000000a 0x00000002 0x0000000e 0x00000007
0x8049e10 <array.2934+16>: 0x00000008 0x0000000c 0x0000000f 0x0000000b
0x8049e20 <array.2934+32>: 0x00000000 0x00000004 0x00000001 0x0000000d
0x8049e30 <array.2934+48>: 0x00000003 0x00000009 0x00000006 0x00000005

已知最后一次eax=0xf，倒推8次便知道第一次的eax值了，从而得到输入的第一个数字A的十六进制最低位的值，而输入的第二个数字B的值为第第2到第9个的eax的和。

edx= 8 7 6 5 4 3 2 1 0
eax= 15 6 14 2 1 10 0 8 4

所以第一个数字A=4+k×16（k为自然数），第二个数字B=15+6+14+2+1+10+0+8=56。
取k=1，则A=20，输入20 56，运行，成功！

Phase_6

反汇编代码：

Dump of assembler code for function phase_6:0x080492cf <+0>:	sub    $0x10,%esp0x080492d2 <+3>:	push   $0xa0x080492d4 <+5>:	push   $0x00x080492d6 <+7>:	pushl  0x1c(%esp)0x080492da <+11>:	call   0x80489b0 <strtol@plt>0x080492df <+16>:	mov    %eax,0x804c1740x080492e4 <+21>:	movl   $0x804c174,(%esp)0x080492eb <+28>:	call   0x8049278 <fun6>0x080492f0 <+33>:	add    $0x10,%esp0x080492f3 <+36>:	mov    $0x8,%edx0x080492f8 <+41>:	mov    0x8(%eax),%eax0x080492fb <+44>:	sub    $0x1,%edx0x080492fe <+47>:	jne    0x80492f8 <phase_6+41>0x08049300 <+49>:	mov    0x804c174,%ecx0x08049306 <+55>:	cmp    %ecx,(%eax)0x08049308 <+57>:	je     0x8049317 <phase_6+72>0x0804930a <+59>:	sub    $0xc,%esp0x0804930d <+62>:	push   $0x60x0804930f <+64>:	call   0x804986d <explode_bomb>0x08049314 <+69>:	add    $0x10,%esp0x08049317 <+72>:	add    $0xc,%esp0x0804931a <+75>:	ret

分析

通过分析程序，第6个雷是将字符串用strtol转换为10进制数字。通过对堆栈调用的分析，调用完strtol后，将返会的十进制数字存入0x804c174地址中，紧接着直接将0x804c174（134529396）作为一个数字压入栈中，作为参数传入fun6函数，因此可知fun6子程序是对这个与输入无关的量进行操作，也就是对这个整数134529396进行操作，因此可以判断其返回值eax为定值，通过break *0x080492cf对phase_6下断，单步执行可知，返回值eax的值仍然为0x804c174，即eax=0x804c174。

接下来执行的操作是进行一个循环，把eax+8地址中的值赋给eax，循环8次，然后与ecx的值（其实是输入的字符串转换成的10进制数）进行比较，若相等则成功拆解！通过在cmp %ecx,(%eax)处设置断点，查看最终eax所指向地址中的内容，为0x5e（94），因此此题字符串前两位为数字94，第3位是非数字字符即可。例如，输入：94abc!23423423，运行如下

Welcome to my fiendish little bomb. You have 6 phases with
which to blow yourself up. Have a nice day!
The bomb phase 1 is defused. Congratulations!
The bomb phase 2 is defused. Congratulations!
The bomb phase 3 is defused. Congratulations!
The bomb phase 4 is defused. Congratulations!
The bomb phase 5 is defused. Congratulations!
Congratulations! You’ve defused the bomb!
The bomb phase 6 is defused. Congratulations!

最终PhaseID中的内容为（有的题答案不唯一）：

Public speaking is very easy.
0 5 10 15 20 25
0 275
9
4 56
94abc!23423423
