飞畅科技生产的16路开关量光端机，可以使开关量信号通过光缆在光纤上传输双向控制。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯数据信号指示灯，可以直观的检测电源、光信号、数据信号状态。单向系列开关量光端机是高性能，高可靠性的长距离开关量信号传输系统。接下来我们就跟随飞畅科技的小编一起来了解下16路开关量光端机的产品功能及接线图。

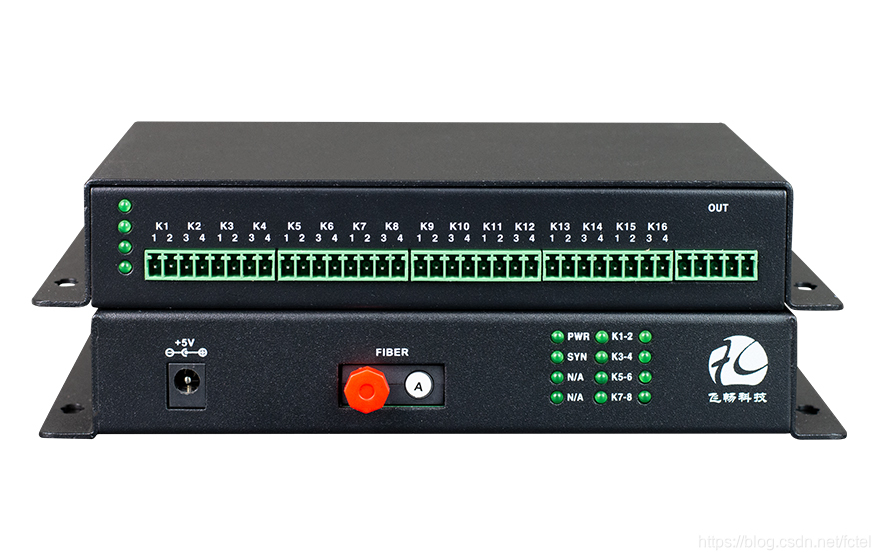

16路开关量光端机产品描述
本袖珍型1-16路开关量光端机为纯开关量(告警量)光端机提供1-16路开关量在光纤中传输，具有体积小巧，使用方便灵活的特点，该产品突破了传统RS-232/422/485接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。开关量接口支持干接点与脉冲量的湿接点两种类型。

16路开关量光端机功能特点
◆ 基于自主知识产权的集成电路；
◆ 开关量接口支持信号继电器干接点与支持光MOS继电器的脉冲量湿接点两种类型；
◆ 开关量可以配置成1路单向/2路单向/4路单向/8路单向/16路单向/1路双向/2路双向/4路双向/8路双向模式；
◆ 输入开关量常开常闭自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；
◆ 开关量在开机状态或光纤没有接入时其它开关状态稳定，不会出现乱动作状态；
◆ 每路有开关量开与闭的指示灯；
◆ 开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
◆ 外置AC220/5V电源适配器，也可配置DC-48V/5V电源适配器。

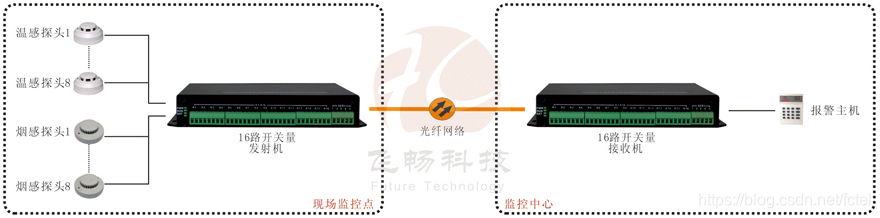

16路开关量光端机方案图

好了，以上内容就是飞畅科技关于16路开关量光端机产品功能及接线图的相关详细介绍，希望能对大家有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。
