【流媒体FLV封装协议】



FLV封装格式介绍及解析

FLV封装格式

FLV(Flash Video)是Adobe公司推出的一种流媒体格式,由于其封装后的音视频文件体积小、封装简单等特点,非常适合于互联网上使用。目前主流的视频网站基本都支持FLV。采用FLV格式封装的文件后缀为.flv。

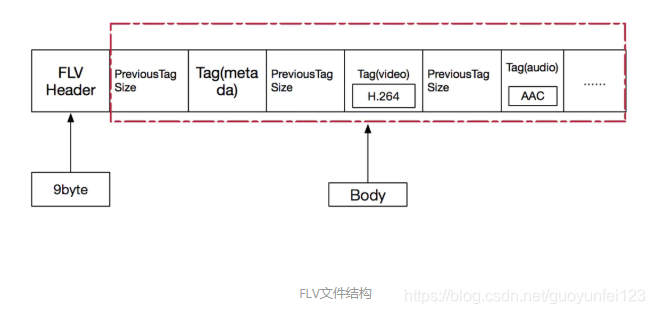

FLV封装格式是由一个文件头(flie header)和 文件体(file Body)组成。其中,FLV body由一对对的(Previous Tag Size字段 + tag)组成。Previous Tag Size字段 排列在Tag之前,占用4个字节。Previous Tag Size记录了前面一个Tag的大小,用于逆向读取处理。FLV header后的第一个Pervious Tag Size的值为0。Tag一般可以分为3种类型:脚本(帧)数据类型、音频数据类型、视频数据。FLV数据以大端序进行存储,在解析时需要注意。一个标准FLV文件结构如下图:

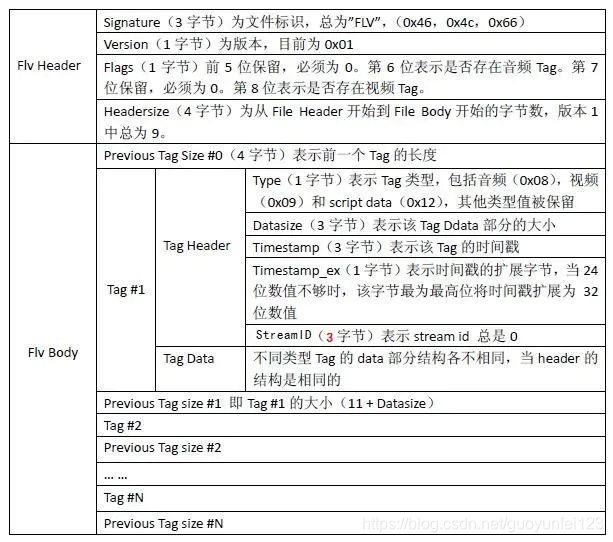

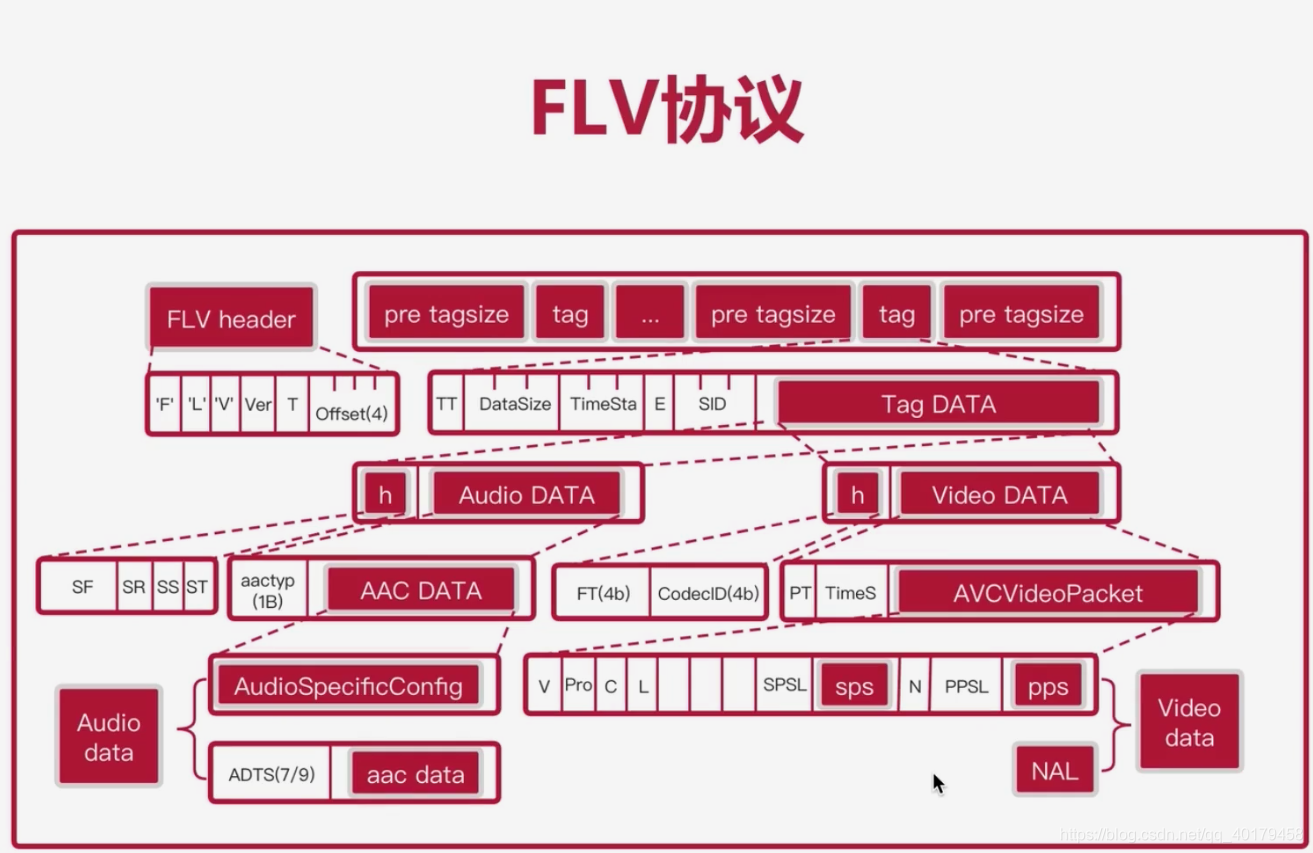

FLV文件的详细内容结构如下图:

FLV文件详细内容结构

FLV header

注:在下面的数据type中,UI表示无符号整形,后面跟的数字表示其长度是多少位。比如UI8,表示无法整形,长度一个字节。UI24是三个字节,UI[8*n]表示多个字节。UB表示位域,UB5表示一个字节的5位。可以参考c中的位域结构体。

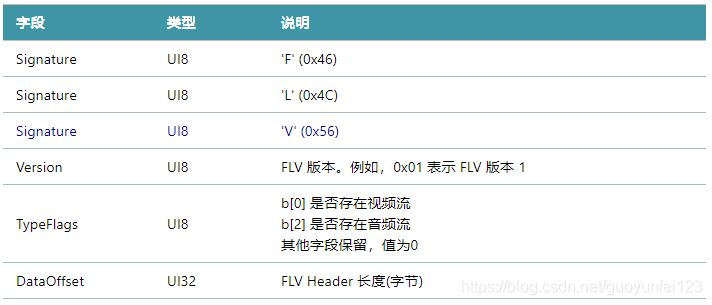

FLV头占9个字节,用来标识文件为FLV类型,以及后续存储的音视频流。一个FLV文件,每种类型的tag都属于一个流,也就是一个flv文件最多只有一个音频流,一个视频流,不存在多个独立的音视频流在一个文件的情况。FLV头的结构如下:



FLV Body

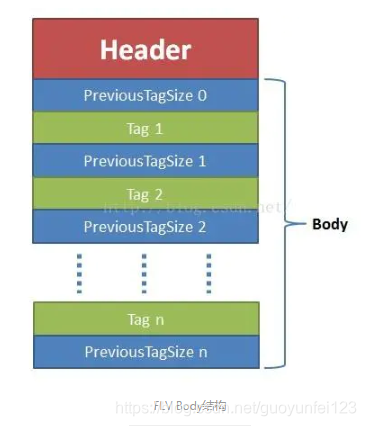

FLV Header之后,就是FLV File Body.FLV File Body是由一连串的back-pointers + tags构成。Back-pointer表示Previous Tag Size(前一个tag的字节数据长度),占4个字节。



FLV Tag

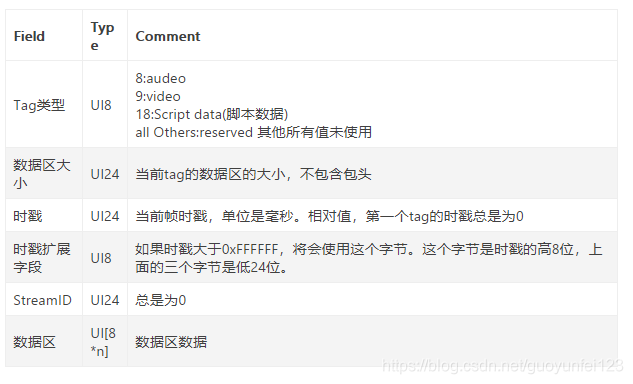

每一个Tag也是由两部分组成:tag header 和 tag data。Tag Header里存放的是当前tag的类型、数据区(tag data)的长度等信息。tag header一般占11个字节的内存空间。FLV tag结构如下:

FLV Tag的类型可以是视频、音频和Script(脚本类型),下面分别介绍这三种Tag类型

Script Tag Data结构(脚本类型、帧类型)

该类型Tag又被称为MetaData Tag,存放一些关于FLV视频和音频的元信息,比如:duration、width、height等。通常该类型Tag会作为FLV文件的第一个tag,并且只有一个,跟在File Header后。该类型Tag DaTa的结构如下所示:

第一个AMF包:
第1个字节表示AMF包类型,一般总是0x02,表示字符串。第2-3个字节为UI16类型值,标识字符串的长度,一般总是0x000A(“onMetaData”长度)。后面字节为具体的字符串,一般总为“onMetaData”(6F,6E,4D,65,74,61,44,61,74,61)。

第二个AMF包:

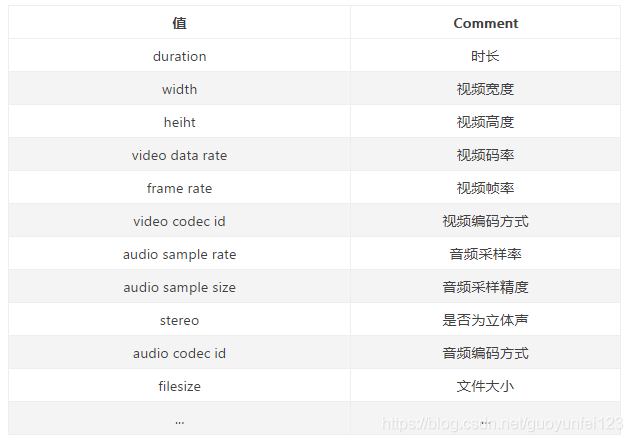

第1个字节表示AMF包类型,一般总是0x08,表示数组。第2-5个字节为UI32类型值,表示数组元素的个数。后面即为各数组元素的封装,数组元素为元素名称和值组成的对。常见的数组元素如下表所示。



Audio Tag Data结构(音频类型)

音频Tag Data区域开始的第一个字节包含了音频数据的参数信息,从第二个字节开始为音频流数据。结构如下:

Audio Tag Data结构

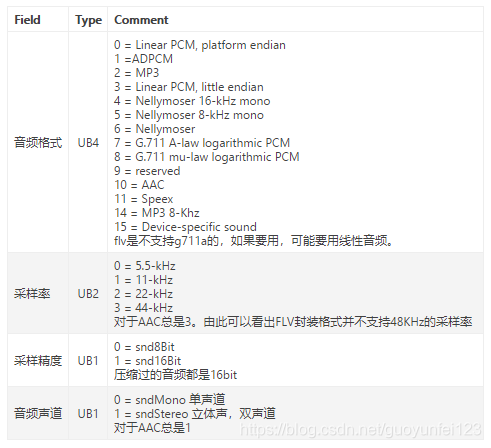

第一个字节为音频的信息,格式如下:

格式 3,linear PCM,存储原始 PCM 采样点。如果采样位深为 8,采样点数据为无符号型。如果采样位深为 16,采样点数据为小端存储的带符号型。如果是立体声,左右声道采样点交织存放:左-右-左-右-...

格式 0 与格式 3 的不同之处只有一点:格式 0 存储 16 位采样数据,采用的大小端顺序是创建 FLV 文件的平台所使用的大小端顺序。因此,不应使用格式 0,而应使用格式 3。

格式 4 (Nellymoser 16-kHz mono) 和格式 5 (Nellymoser 8 kHz mono),是两种特殊情况, 因为采样率字段无法表示 8 kHz 和 16 kHz。当采样格式是格式 4 或格式 5 时,Flash 播放器会忽略采样率和声音类型两个字段。对于其他采样率的 Nellymoser 格式, 即格式 6,则正常使用采样率和声音类型两个字段。

格式 10,AAC,声音类型应为 1 (立体声) 且采样率应为 3 (44 kHz)。这并不表示 FLV 中的 AAC 音频总是立体声、44 kHz的数据。实际上,Flash 播放器会忽略这两个值,而从已编码的 AAC 位流中提取出声道数和采样率信息。

格式 11,Speex,音频以 16 kHz采样率压缩为单声道,采样率字段值应为 0,采样位深字段值应为 1,声音类型字段值应为 0。

格式 7,8,14 和 15 保留。

第二个字节开始为音频数据。



Video Tag Data结构(视频类型)

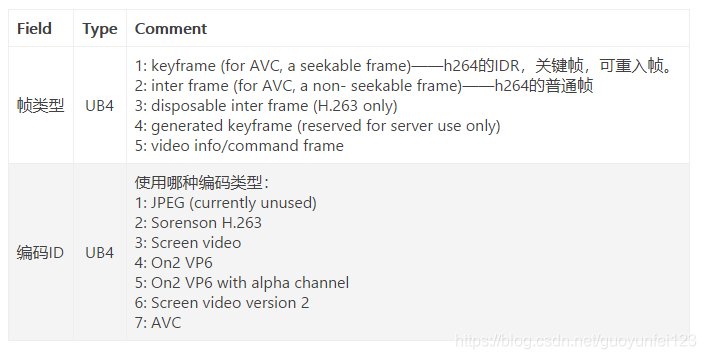

视频Tag Data开始的第一个字节包含视频数据的参数信息,从第二个字节开始为视频流数据。结构如下:

video Tag Data结构

第二个字节开始为视频数据

AVC VIDEO PACKET

关于下面这块内容有兴趣的话可以结合h264结构来看,不感兴趣的话可以直接跳过。

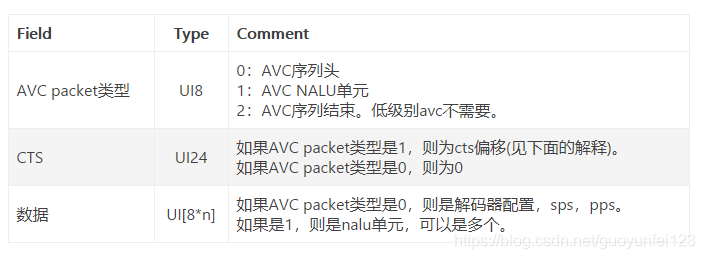

AVC VIDEO PACKET的结构:

关于CTS:这是一个比较难以理解的概念,需要和pts,dts配合一起理解。

首先,pts(presentation time stamps),dts(decoder timestamps),cts(CompositionTime)的概念:

pts:显示时间,也就是接收方在显示器显示这帧的时间。单位为1/90000 秒。

dts:解码时间,也就是rtp包中传输的时间戳,表明解码的顺序。单位单位为1/90000 秒。——根据后面的理解,pts就是标准中的CompositionTime

cts偏移:cts = (pts - dts) / 90 。cts的单位是毫秒。

pts和dts的时间不一样,应该只出现在含有B帧的情况下,也就是profile main以上。baseline是没有这个问题的,baseline的pts和dts一直相同,所以cts一直为0。

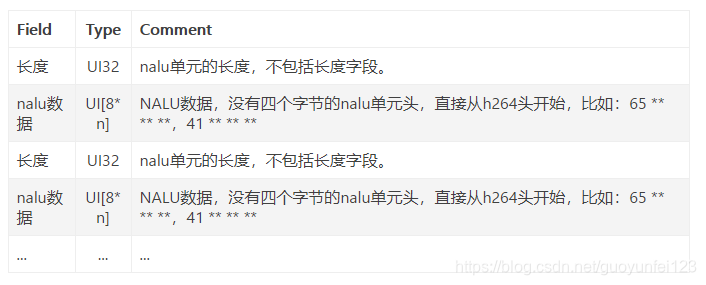

AVC VIDEO PACKET中Data的结构:

参考

https://www.jianshu.com/p/419f99be3989

https://www.cnblogs.com/leisure_chn/p/10662941.html

https://blog.csdn.net/leixiaohua1020/article/details/17934487
