深度优先搜索和广度优先搜索

转载自深度优先搜索和广度优先搜索

图的应用很广泛，也有很多非常有用的算法，当然也有很多待解决的问题，根据性质，图可以分为无向图和有向图。
图

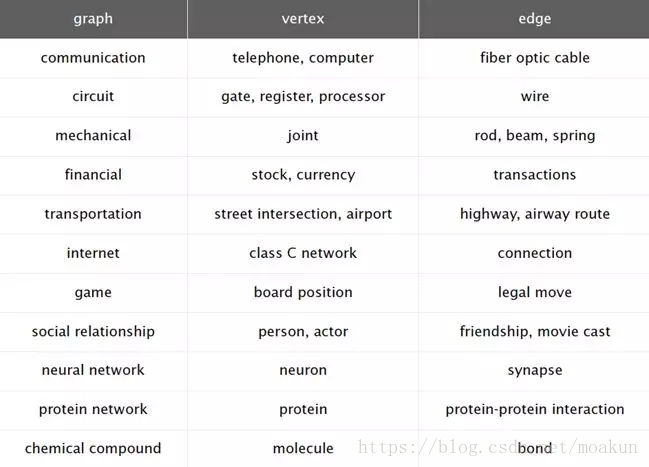

之所以要研究图，是因为图在生活中应用比较广泛：

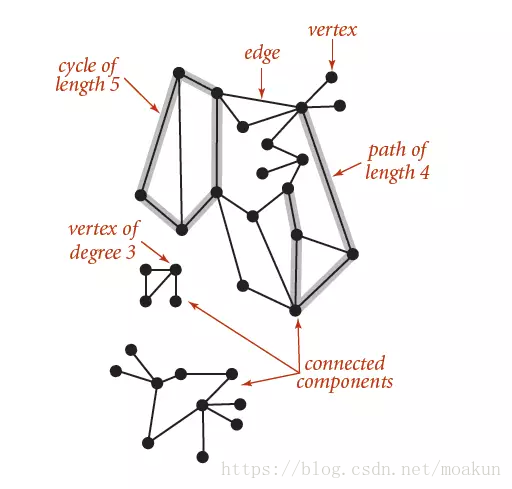

图是若干个顶点(Vertices)和边(Edges)相互连接组成的。边仅由两个顶点连接，并且没有方向的图称为无向图。在研究图之前，有一些定义需要明确，下图中表示了图的一些基本属性的含义，这里就不多说明。

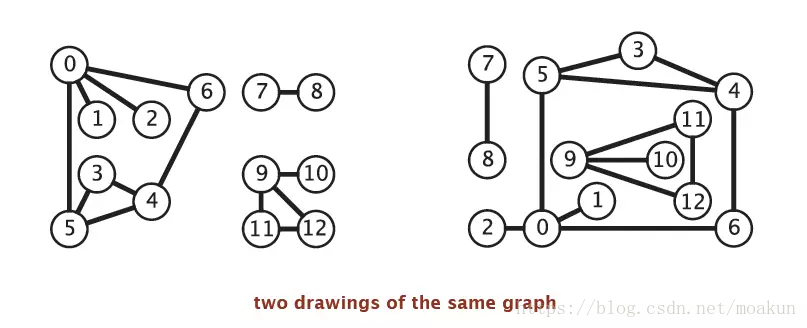

在研究图之前，我们需要选用适当的数据结构来表示图，有时候，我们常被我们的直觉欺骗,如下图，这两个其实是一样的，这其实也是一个研究问题，就是如何判断图的形态。

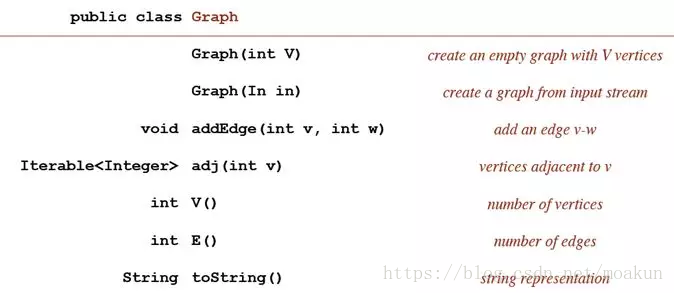

要用计算机处理图，我们可以抽象出以下的表示图的API：

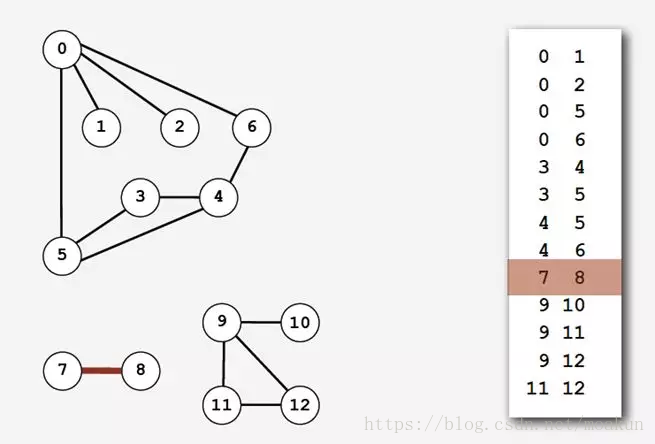

Graph的API的实现可以由多种不同的数据结构来表示，最基本的是维护一系列边的集合，如下：

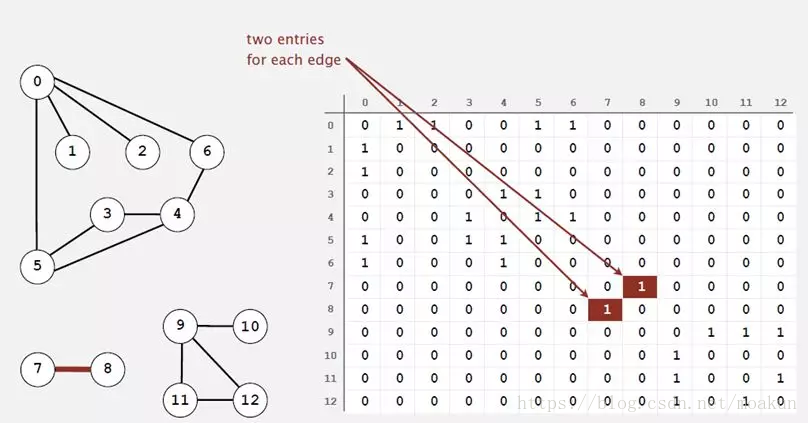

还可以使用邻接矩阵来表示：

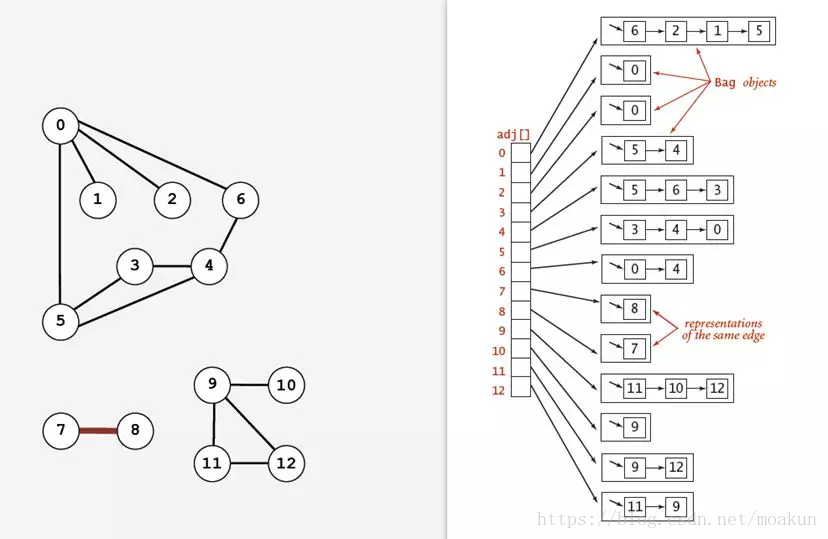

也可以使用邻接列表来表示：

由于采用如上方式具有比较好的灵活性，采用邻接列表来表示的话，可以定义如下数据结构来表示一个Graph对象。

public class Graph
{private readonly int verticals;//顶点个数private int edges;//边的个数private List<int>[] adjacency;//顶点联接列表public Graph(int vertical){this.verticals = vertical;this.edges = 0;adjacency=new List<int>[vertical];for (int v = 0; v < vertical; v++){adjacency[v]=new List<int>();}}public int GetVerticals (){return verticals;}public int GetEdges(){return edges;}public void AddEdge(int verticalStart, int verticalEnd){adjacency[verticalStart].Add(verticalEnd);adjacency[verticalEnd].Add(verticalStart);edges++;}public List<int> GetAdjacency(int vetical){return adjacency[vetical];}
}

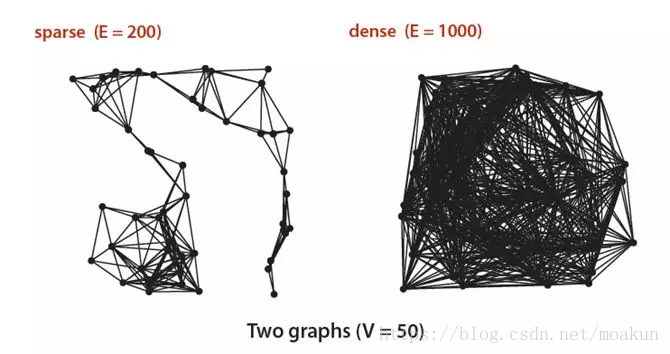

图也分为稀疏图和稠密图两种，如下图：

在这两个图中，顶点个数均为50，但是稀疏图中只有200个边，稠密图中有1000个边。在现实生活中，大部分都是稀疏图，即顶点很多，但是顶点的平均度比较小。

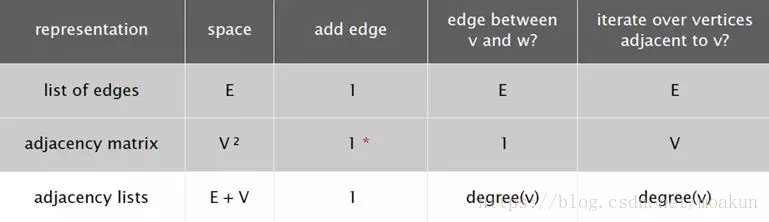

采用以上三种表示方式的效率如下：

在讨论完图的表示之后，我们来看下在图中比较重要的一种算法，即深度优先算法。

深度优先算法

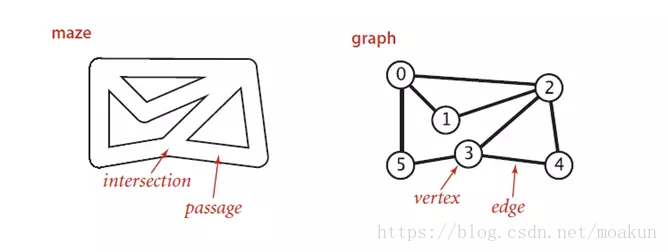

在谈论深度优先算法之前，我们可以先看看迷宫探索问题。下面是一个迷宫和图之间的对应关系：

迷宫中的每一个交会点代表图中的一个顶点，每一条通道对应一个边。

迷宫探索可以采用Trémaux绳索探索法。即：

在身后放一个绳子
访问到的每一个地方放一个绳索标记访问到的交会点和通道
当遇到已经访问过的地方，沿着绳索回退到之前没有访问过的地方：

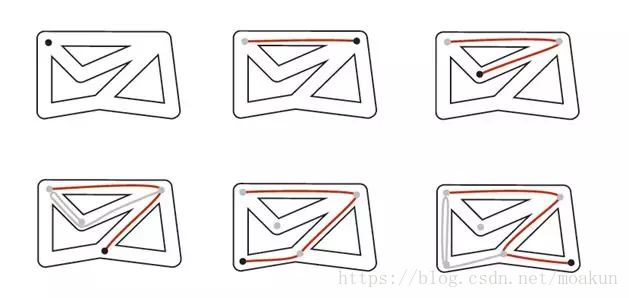

图示如下：

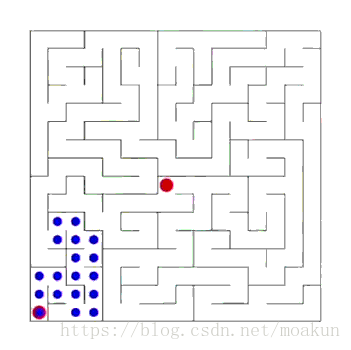

下面是迷宫探索的一个小动画：

深度优先搜索算法模拟迷宫探索。在实际的图处理算法中，我们通常将图的表示和图的处理逻辑分开来。所以算法的整体设计模式如下：

创建一个Graph对象
将Graph对象传给图算法处理对象，如一个Paths对象
然后查询处理后的结果来获取信息

下面是深度优先的基本代码，我们可以看到，递归调用dfs方法，在调用之前判断该节点是否已经被访问过。

public class DepthFirstSearch
{private bool[] marked;//记录顶点是否被标记private int count;//记录查找次数private DepthFirstSearch(Graph g, int v){marked = new bool[g.GetVerticals()];dfs(g, v);}private void dfs(Graph g, int v){marked[v] = true;count++;foreach (int vertical in g.GetAdjacency(v)){if (!marked[vertical])dfs(g,vertical);}}public bool IsMarked(int vertical){return marked[vertical];}public int Count(){return count;}
}

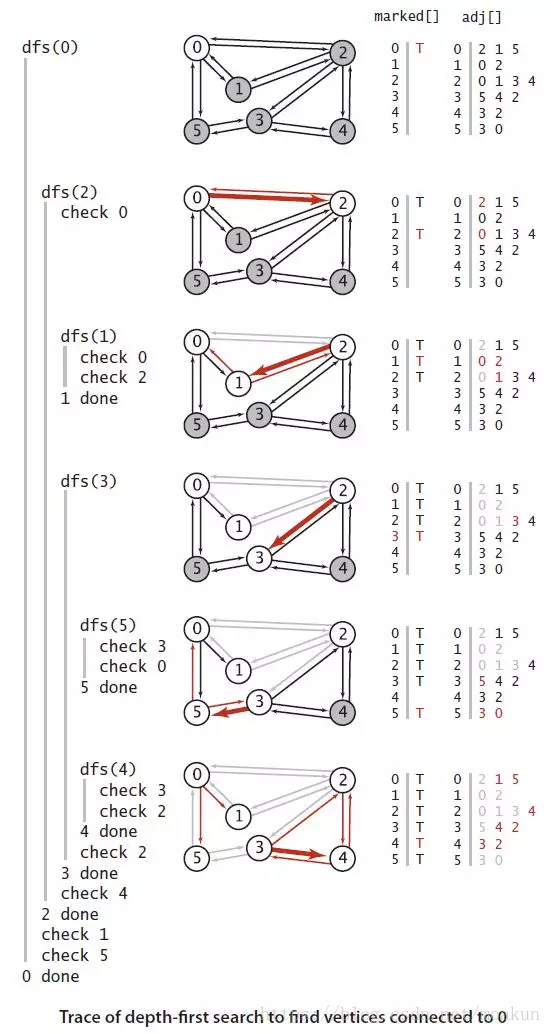

试验一个算法最简单的办法是找一个简单的例子来实现。

有了这个基础，我们可以实现基于深度优先的路径查询，要实现路径查询，我们必须定义一个变量来记录所探索到的路径。

所以在上面的基础上定义一个edgesTo变量来后向记录所有到s的顶点的记录，和仅记录从当前节点到起始节点不同，我们记录图中的每一个节点到开始节点的路径。为了完成这一日任务，通过设置edgesTo[w]=v，我们记录从v到w的边，换句话说，v-w是做后一条从s到达w的边。 edgesTo[]其实是一个指向其父节点的树。

public class DepthFirstPaths
{private bool[] marked;//记录是否被dfs访问过private int[] edgesTo;//记录最后一个到当前节点的顶点private int s;//搜索的起始点public DepthFirstPaths(Graph g, int s){marked = new bool[g.GetVerticals()];edgesTo = new int[g.GetVerticals()];this.s = s;dfs(g, s);}private void dfs(Graph g, int v){marked[v] = true;foreach (int w in g.GetAdjacency(v)){if (!marked[w]){edgesTo[w] = v;dfs(g,w);}}}public bool HasPathTo(int v){return marked[v];}public Stack<int> PathTo(int v){if (!HasPathTo(v)) return null;Stack<int> path = new Stack<int>();for (int x = v; x!=s; x=edgesTo[x]){path.Push(x);}path.Push(s);return path;}
}

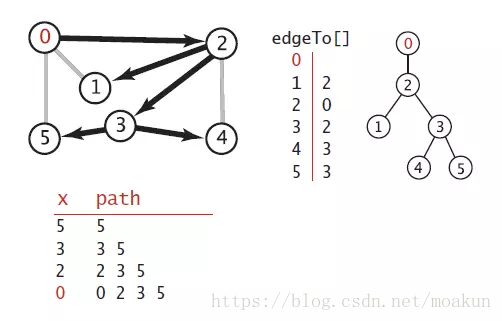

上图中是黑色线条表示深度优先搜索中，所有定点到原点0的路径，他是通过edgeTo[]这个变量记录的，可以从右边可以看出，他其实是一颗树，树根即是原点，每个子节点到树根的路径即是从原点到该子节点的路径。

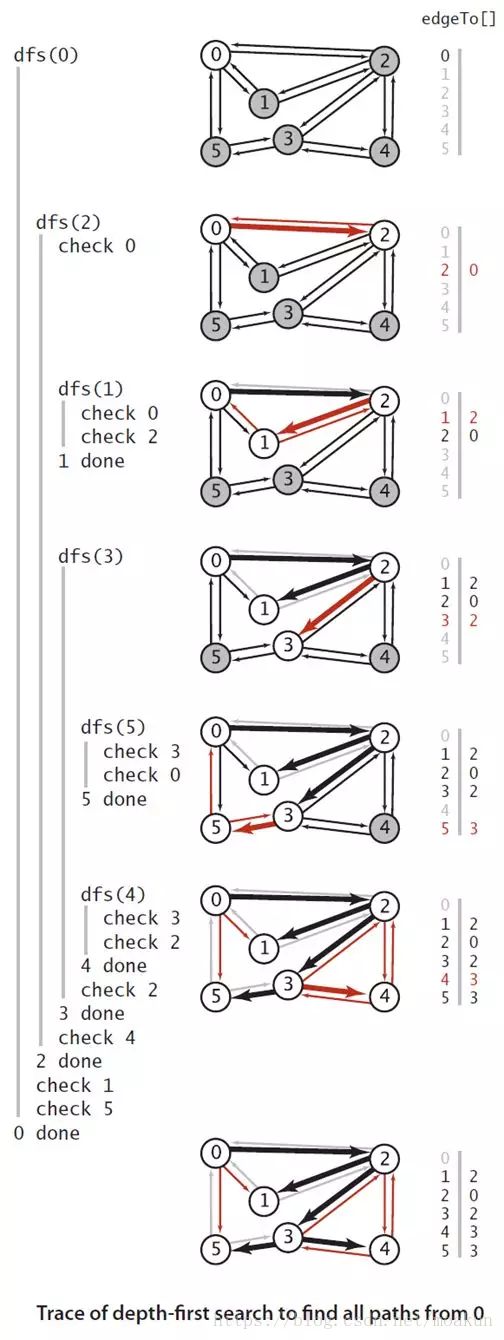

下图是深度优先搜索算法的一个简单例子的追踪。

通常我们更关注的是一类单源最短路径的问题，那就是给定一个图和一个源S，是否存在一条从s到给定定点v的路径，如果存在，找出最短的那条(这里最短定义为边的条数最小)

深度优先算法是将未被访问的节点放到一个堆中(stack)，虽然在上面的代码中没有明确在代码中写stack，但是递归间接的利用递归堆实现了这一原理。

广度优先算法

和深度优先算法不同，广度优先是将所有未被访问的节点放到了队列中。其主要原理是：

将 s放到FIFO中，并且将s标记为已访问
重复直到队列为空

移除最近最近添加的顶点v
将v未被访问的节点添加到队列中
标记他们为已经访问

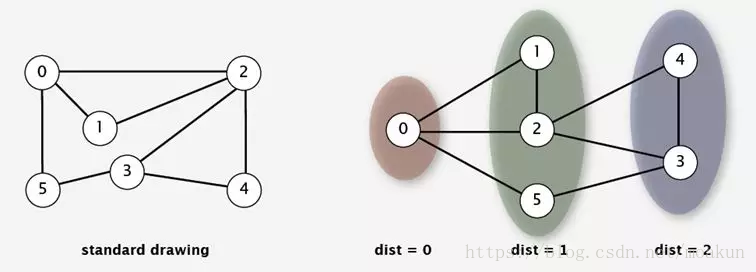

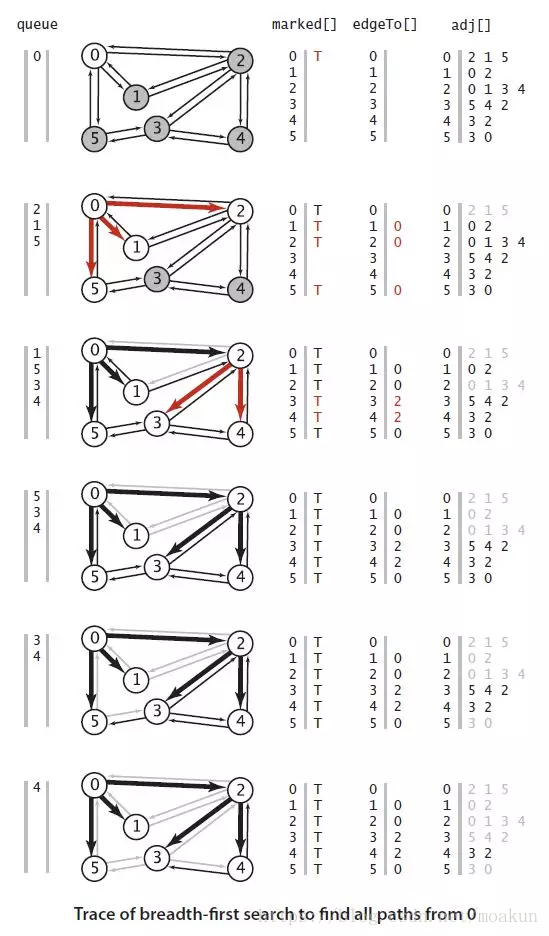

广度优先是以距离递增的方式来搜索路径的。

class BreadthFirstSearch
{private bool[] marked;private int[] edgeTo;private int sourceVetical;//Source verticalpublic BreadthFirstSearch(Graph g, int s){marked=new bool[g.GetVerticals()];edgeTo=new int[g.GetVerticals()];this.sourceVetical = s;bfs(g, s);}private void bfs(Graph g, int s){Queue<int> queue = new Queue<int>();marked[s] = true;queue.Enqueue(s);while (queue.Count()!=0){int v = queue.Dequeue();foreach (int w in g.GetAdjacency(v)){if (!marked[w]){edgeTo[w] = v;marked[w] = true;queue.Enqueue(w);}}}}public bool HasPathTo(int v){return marked[v];}public Stack<int> PathTo(int v){if (!HasPathTo(v)) return null;Stack<int> path = new Stack<int>();for (int x = v; x!=sourceVetical; x=edgeTo[x]){path.Push(x);}path.Push(sourceVetical);return path;}}
