🎧序言

在我们的日常生活中，图无处不在。小到一张小小地图，大到我们我们乘坐的航班，每一个都跟图有着紧密的联系。

而对于前端来说，图的应用也是相对比较广泛的。图常用于克隆图、太平洋大西洋水流问题、有效数字的判断等等场景。

在下面的这篇文章中，将讲解关于图的一些基础知识，以及图在前端中的常见应用。

一起来学习吧~☂️

🎤一、图是什么？

1、定义

图是由顶点的集合和边的集合组成的。
图是网络结构的抽象模型，是一组由边连接的节点。
图可以表示任何二元关系，比如道路、航班……。
JS 中没有图，但是可以用 Object 和 Array 构建图。
图的表示法：领接矩阵、邻接表、关联矩阵……

2、举例

地铁线路中每一个站点可以看成是一个顶点，而连接着每个站点的线路可以看做是边。

🎹二、图的表示法

图通常有两种表示法：领接矩阵和邻接表。下面一起来看这两种表示法~

1、邻接矩阵表示法

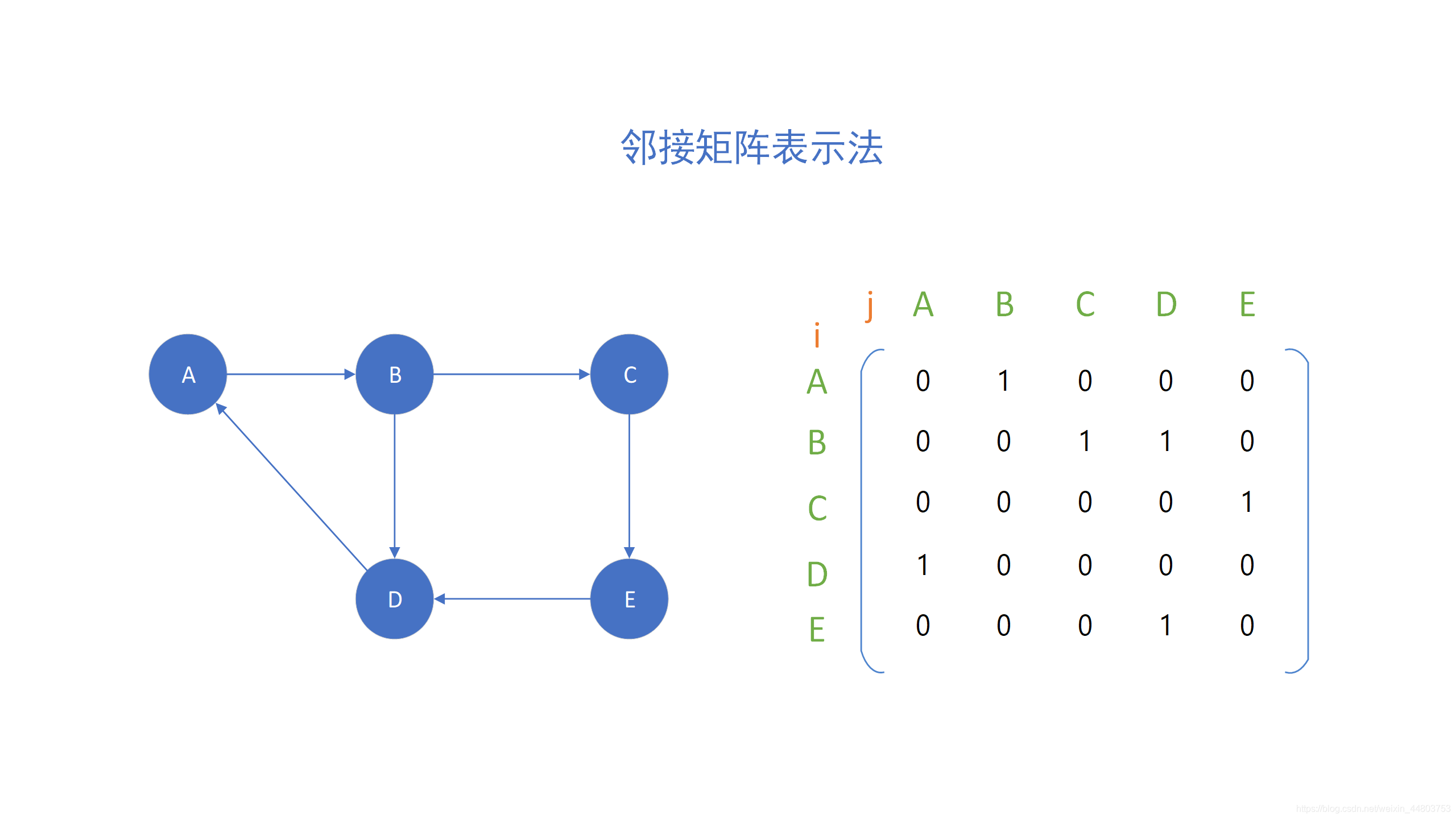

下面用一张图来展示邻接矩阵的表示法。详情见下图👇

邻接矩阵表示法

2、邻接表表示法

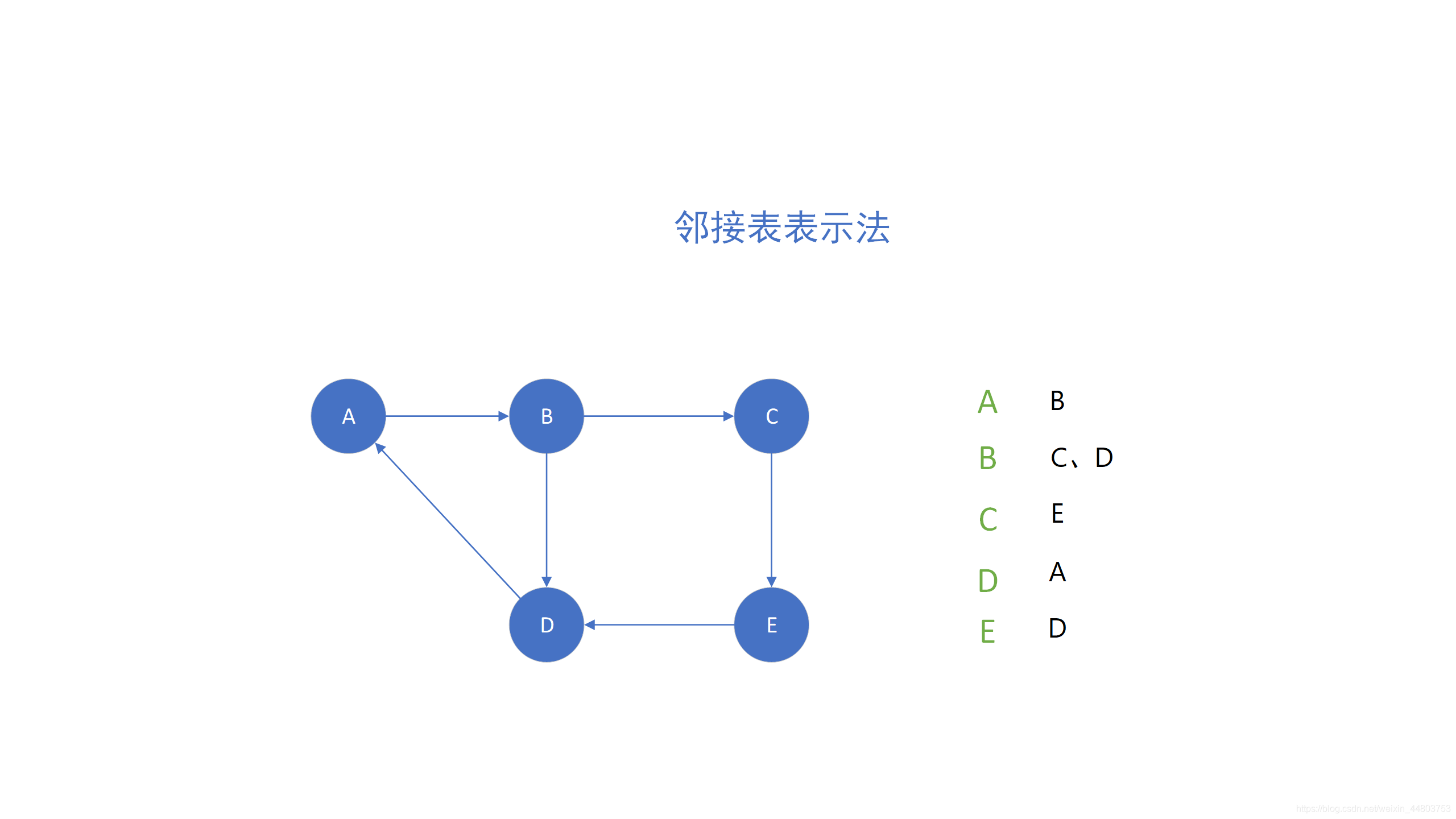

大家可以看到上面的邻接矩阵，在矩阵中存在着大量的0，这将会占据程序中大量的内存。因此，我们引入了邻接表，来解决这个问题。详情见下图👇

邻接表表示法

🎺三、图的常用操作

1、图的深度优先遍历

（1）定义

图的深度优先遍历，即尽可能深的搜索图的分支。

（2）口诀

访问根节点。
对根节点没访问过的相邻节点挨个进行深度优先遍历。

（3）代码实现

接下来我们用 JS 来实现图的深度优先遍历，这里我们采用邻接表的形式来表示。具体代码如下：

我们先来定义一个图的结构：

const graph = {0:[1, 2],1:[2],2:[0, 3],3:[3]
}

接下来来对这个结构进行深度优先遍历：

const visited = new Set();const dfs = (n) => { console.log(n);//将访问过的节点加入集合中visited.add(n);//对当前节点所对应的数组挨个进行遍历graph[n].forEach(c => {// 对没有访问过的在此访问if(!visited.has(c)){//递归进行深度遍历dfs(c);}})
}
//以2为起始点进行深度优先遍历
dfs(2);

最后我们来看下打印结果：

/*打印结果：
2
0
1
3
*/

2、图的广度优先遍历

（1）定义

图的广度优先遍历，先访问离根节点最近的节点。

（2）口诀

新建一个队列，把根节点入队。
把队头出队并访问。
把队头每访问过的相邻节点入队。
重复第二、三步操作，直到队列为空。

（3）代码实现

接下来我们用 JS 来实现图的广度优先遍历，这里我们采用邻接表的形式来表示。具体代码如下：

同样地我们先来定义一个图的结构：

const graph = {0:[1, 2],1:[2],2:[0, 3],3:[3]
}

接下来来对这个结构进行深度优先遍历：

//新建一个集合，存放访问过的节点
const visited = new Set();
//初始节点放进集合中
visited.add(2);
//将初始节点放入队列q中
const q = [2];while(q.length){//删除队列q的第一个元素，并将其值返回const n = q.shift();//打印返回后的值console.log(n);//将该值所对应邻接表的数组，挨个进行遍历graph[n].forEach(c => {//判断数组中的元素是否已经访问过if(!visited.has(c)){//如果没有访问过则加入访问队列和访问集合q.push(c);visited.add(c);}});
}

最后我们来看下打印结果：

/*打印结果：
2
0
3
1
*/

🎻四、leetcode经典题目解析

接下来我们引用几道经典的 leetcode 算法，来巩固图的知识。

温馨小提示： 题意的内容范例是对官方题目的简单概要，并不是特别全面，建议大家先点击链接查看，使用体验更为友好~

1、leetcode417太平洋大西洋水流问题（中等）

（1）题意

附上题目链接：leetcode417太平洋大西洋水流问题

给定一个 m x n 的非负整数矩阵来表示一片大陆上各个单元格的高度。“太平洋”处于大陆的左边界和上边界，而“大西洋”处于大陆的右边界和下边界。

规定水流只能按照上、下、左、右四个方向流动，且只能从高到低或者在同等高度上流动。

请找出那些水流既可以流动到“太平洋”，又能流动到“大西洋”的陆地单元的坐标。

提示：

输出坐标的顺序不重要
m 和 n 都小于150

输入输出示例：

给定下面的 5x5 矩阵:太平洋 ~   ~   ~   ~   ~ ~  1   2   2   3  (5) *~  3   2   3  (4) (4) *~  2   4  (5)  3   1  *~ (6) (7)  1   4   5  *~ (5)  1   1   2   4  **   *   *   *   * 大西洋返回:[[0, 4], [1, 3], [1, 4], [2, 2], [3, 0], [3, 1], [4, 0]] (上图中带括号的单元).

（2）解题思路

把矩阵想象成图。
从海岸线逆流而上遍历图，所到之处就是可以留到某个大洋的坐标。

（3）解题步骤

新建两个矩阵，分别记录能留到两个大洋的坐标。
从海岸线，多管旗下，同时深度优先遍历图，过程中填充上述矩阵。
遍历两个矩阵，找出能流到两个大洋的坐标。

（4）代码实现

/*** @param {number[][]} matrix* @return {number[][]}*/let pacificAtlantic = function(matrix) {// 如果传入的不是一个矩阵，则返回一个空数组if(!matrix && !matrix[0]){return [];}// m表示矩阵的行数，n表示矩阵的列数const m = matrix.length;// matrix[0]表示矩阵的第一行const n = matrix[0].length;// 定义flow1记录留到太平洋的坐标，flow2记录留到大西洋的坐标// from方法构建长度为m的数组,第二个参数填充指定数组的值填充为什么样const flow1 = Array.from({length: m}, () => new Array(n).fill(false));const flow2 = Array.from({length: m}, () => new Array(n).fill(false));// console.log(flow1);// console.log(flow2);// 进行深度优先遍历// r即row,表示行；c即column，表示列// flow为二维数组const dfs = (r, c, flow) => {flow[r][c] = true;[[r -1, c],[r + 1, c],[r, c - 1], [r, c + 1]].forEach(([nr,nc]) => {if(// 保证在矩阵中nr >= 0 && nr < m &&nc >= 0 && nc < n &&// 防止死循环!flow[nr][nc] &&// 保证逆流而上，即保证下一个节点的值大于上一个节点的值matrix[nr][nc] >= matrix[r][c]){dfs(nr, nc, flow);}});};// 沿着海岸线逆流而上for(let r = 0; r < m; r++){//第一列的流到太平洋，即flow1dfs(r, 0, flow1);//最后一列的留到大西洋，即flow2dfs(r, n - 1, flow2);}for(let c = 0; c < n; c++){//第一行的流到太平洋，即flow1dfs(0, c, flow1);//最后一行的留到大西洋，即flow2dfs(m - 1, c, flow2);}//收集能留到两个大洋里的坐标const res = [];for(let r = 0; r < m; r++){for(let c = 0; c < n; c++){//当flow1和flow2都为true时，则说明既能留到太平洋，也能流到大西洋if(flow1[r][c] && flow2[r][c]){res.push([r, c]);}}}return res;
};
console.log(pacificAtlantic([[1,2,2,3,5],[3,2,3,4,4],[2,4,5,3,1],[6,7,1,4,5],[5,1,1,2,4]]))/*打印结果：
[[ 0, 4 ], [ 1, 3 ],[ 1, 4 ], [ 2, 2 ],[ 3, 0 ], [ 3, 1 ],[ 4, 0 ]
]
*/

2、leetcode133克隆图（中等）

（1）题意

附上题目链接：leetcode133克隆图

给你无向连通图中一个节点的引用，请你返回该图的 深拷贝（克隆）。

图中的每个节点都包含它的值 val（int）和其邻居的列表（list[Node]）。

class Node {public int val;public List<Node> neighbors;
}

输入输出示例：

输入: adjList = [[2,4],[1,3],[2,4],[1,3]]
输出: [[2,4],[1,3],[2,4],[1,3]]
解释：
- 图中有 4 个节点。
- 节点 1 的值是 1，它有两个邻居：节点 2 和 4 。
- 节点 2 的值是 2，它有两个邻居：节点 1 和 3 。
- 节点 3 的值是 3，它有两个邻居：节点 2 和 4 。
- 节点 4 的值是 4，它有两个邻居：节点 1 和 3 。

（2）解题思路

拷贝所有节点。
拷贝所有的边。

（3）解题步骤

深度或广度优先遍历所有节点。
拷贝所有的结点，存储起来。
将拷贝的结点，按照原图的连接方法进行连接。

（4）代码实现

我们用两种方式来实现克隆图：深度优先遍历和广度优先遍历。具体代码如下：

深度优先遍历：

/*** // Definition for a Node.* function Node(val, neighbors) {*    this.val = val === undefined ? 0 : val;*    //邻居节点是一个数组*    this.neighbors = neighbors === undefined ? [] : neighbors;* };*//*** @param {Node} node* @return {Node}*/
// 深度优先遍历
let cloneGraph1 = function(node) {//如果当前节点为空，则直接返回if(!node){return;}//定义一个字典，存放访问过的节点const visited = new Map();//深度优先遍历const dfs = (n) => {// 拷贝一份当前初始节点的值const nCopy = new Node(n.val);//将拷贝后的节点放到访问字典当中visited.set(n, nCopy);//对初始节点的邻居节点挨个进行遍历(n.neighbors || []).forEach(ne => {//判断访问队列是否有过邻居节点if(!visited.has(ne)){/* 如果访问队列没有过该邻居节点，则将邻居节点继续进行深度遍历*/dfs(ne);}// 将访问过的邻居节点的值拷贝到nCopy上nCopy.neighbors.push(visited.get(ne));});};dfs(node);return visited.get(node);
};

广度优先遍历：

/*** // Definition for a Node.* function Node(val, neighbors) {*    this.val = val === undefined ? 0 : val;*    //邻居节点是一个数组*    this.neighbors = neighbors === undefined ? [] : neighbors;* };*//*** @param {Node} node* @return {Node}*/
let cloneGraph2 = function(node) {//如果当前节点为空，则直接返回if(!node){return;}//定义一个字典，存放访问过的节点const visited = new Map();//visited存放节点以及节点的值visited.set(node, new Node(node.val));// 初始化一个队列const q = [node];// 当队列内有节点信息时while(q.length){// 删除队列中的第一个元素并返回值const n = q.shift();//将节点的邻居挨个进行遍历(n.neighbors || []).forEach(ne => {// 判断访问队列是否有过邻居节点if(!visited.has(ne)){// 将节点的邻居加入到队列中q.push(ne);// 将节点的邻居及邻居的值放入visited中visited.set(ne, new Node(ne.val));}/*如果访问队列已经有过该节点，则将此节点放入访问队列的邻居节点*/visited.get(n).neighbors.push(visited.get(ne));});}//返回访问队列的节点信息return visited.get(node);
};

3、leetcode65有效数字（困难）

（1）题意

附上题目链接：leetcode65有效数字

有效数字（按顺序）可以分成以下几个部分：

一个小数或者整数
（可选）一个 'e' 或 'E' ，后面跟着一个整数

小数（按顺序）可以分成以下几个部分：

（可选）一个符号字符（'+' 或 '-'）
下述格式之一：
- 至少一位数字，后面跟着一个点 '.'
- 至少一位数字，后面跟着一个点 '.' ，后面再跟着至少一位数字
- 一个点 '.' ，后面跟着至少一位数字

整数（按顺序）可以分成以下几个部分：

（可选）一个符号字符（'+' 或 '-'）
至少一位数字

输入输出示例：

输入: s = “0”
输出: true

（2）解题思路-图例

有效数字图例

（3）解题步骤

构建一个表示状态的图。
遍历字符串，并沿着图走，如果到了某个节点无路可走就返回false。
遍历结束，如走到3/5/6，就返回true，否则返回false。

（4）代码实现

let isNumber = function(s){const graph = {0:{'blank': 0, 'sign': 1, '.': 2, 'digit': 6 },1:{'digit': 6, '.': 2 },2:{'digit': 3 },3:{'digit': 3, 'e': 4 },4:{'digit': 5, 'sign': 7 },5:{'digit': 5 },6:{'digit': 6, '.': 3, 'e': 4 },7:{'digit': 5 }}let state = 0;for(c of s.trim()){if(c >= '0' && c <= '9'){c = 'digit';}else if(c === ' '){c = 'blank';}else if(c === '+' || c === '-'){c = 'sign';}state = graph[state][c];if(state === undefined){return false;}}if(state === 3 || state === 5 || state === 6){return true;}return false;
}
