源宝导读：移动PaaS项目的异步场景中，随着订阅主题数的增加，会出现开发维护成本高、管理难度大等问题，本文将分享如何通过构建面向业务的微服务消息总线应对这些问题。

一、背景

    面向业务的消息总线本质上是对消息队列进行二次封装，而不是让各业务服务直接对接消息中间件。在微服务架构设计下，面向业务的消息总线是服务间异步通信、解耦的核心基础设施。

二、为什么需要消息总线

    在没有消息总线前，移动PaaS项目中的异步请求都是通过直连RabbitMQ来实现，PHP开发的服务往往需要借助Swoole之类的第三方扩展来实现消费端常驻进程消费。当异步任务不多的时候没有问题，但随着订阅主题数的增加，这种客户端消费模式逐渐显现出以下几个缺点：

• 开发成本高，需要业务服务引入消息中间件SDK需要关注消息中间件的各种复杂繁琐的配置，不同微服务的实现有大量重复逻辑。

• 维护成本高，PHP的业务服务需要起很多消费容器来跑多进程消费，浪费系统资源，发布部署很麻烦。多语言下的消费实现方式不统一。

• 管理难度大，随着订阅关系复杂，Topic日益增多，服务之间的订阅关系变得不清晰。

• 扩展成本高，无法统一消息系统扩展功能，如路由、延时、重试、消费确认等。

    从实际业务角度出发，对整个移动PaaS项目中涉及消息通信的业务场景进行梳理，得出以下几个核心需求点：

• 集中的消息发布入口，生产端无需关注消息系统的实现细节和复杂配置。

• 集中化的微服务间订阅关系维护，通过在统一的面板上管理维护订阅关系。

• 集中化的消息消费，通过集中消费消息，根据微服务间的订阅关系来推送消息。

• 支持多种协议gRPC、http。

    总体来说，直接使用消息系统可以被看成是一个面向技术的接入方式；而消息总线则期望通过隐藏消息中间件的内部细节，实现一个面向业务的接入方式。

三、架构设计和技术实现

3.1、架构设计

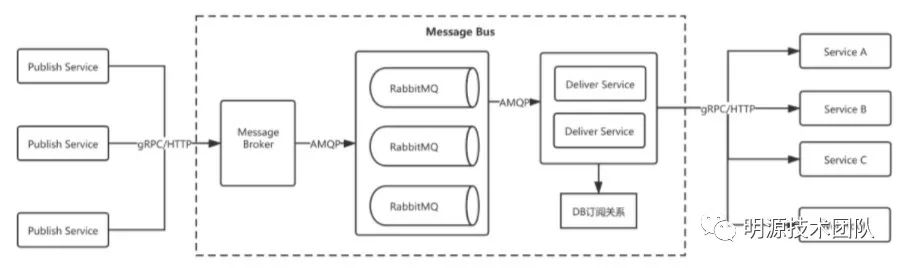

    消息总线隐藏了消息发送、超时处理、消费负载、通信等一系列问题。对于使用者来说，只需要调用一个http或者gRPC接口就能发送消息，无需集成消息系统SDK。在PaaS2.0中消息总线使用RabbitMQ 作为消息引擎，实现了消息生产端的集中发送，并且通过RabbitMQ 的死信队列实现对消息的超时控制。下图为PaaS2.0中消息总线的架构图。

3.2、技术实现

统一消息格式

    提供简单易用的消息体格式，使用者可以很方便的完成一条消息的发送。

{"id": "5675682526732228",   //消息的id"timeout": 30,   //超时时间"topic": "event.workspace.delete",  //消息主题"content": {} //消息内容
}

统一声明交换机

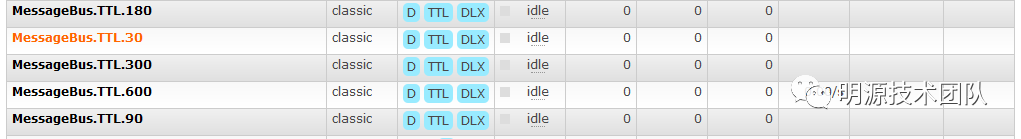

使用死信队列来处理消息超时

    RabbitMQ的ttl超时属性可以设置在消息上也可以设置在队列上，但是设置到消息上时消息的超时校验只有在消息被消费时才能生效，这就会导致超时控制不精准。所以通过设置超时队列将不同的超时时间设置到不同的队列上，并且绑定死信队列，这样消费端在消息超时的时候就能得到通知。

    PaaS2.0中实现了消息生产端的集中发送，不仅统一了消息体的格式而且也简化了消息超时控制。但是仍然没有解决消费订阅管理、集中消费的问题。

    作为PaaS平台，必须具备开放能力，服务间的通信边界可能会延伸到系统间的通信，比如支持webhook。所以集中式消息消费，消息订阅关系管理成为消息总线迭代的方向。

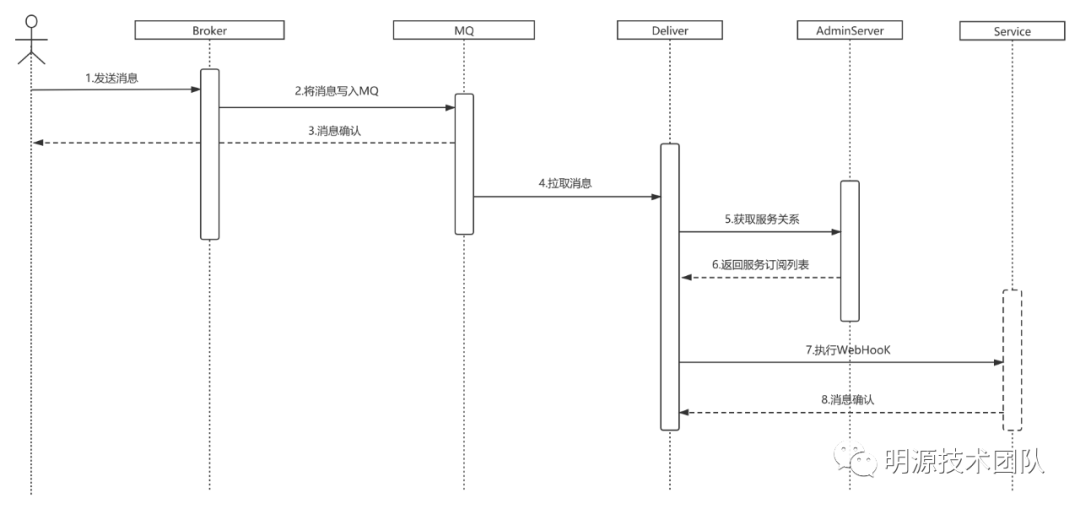

    下图为基于消息总线实现的webhook。

• MessageBusBroker 消息发送端服务  用于接收消息写入MQ。

• MessageBusDeliver 消息投递服务  用于消费MQ中的消息根据订阅关系触发消息通知。

• MessageBusAdmin  消息总线管理服务  用于服务管理、主题管理、订阅关系维护以及配置参数调整。



四、2.0版消息总线架构设计

    2.0版本的消息总线主要屏蔽了消息发送、存储、消费负载、通信、高可用等一系列技术问题，对业务开发者来说只需要调用SDK即可，简化了接入流程并提升了可靠性。同时在PaaS系统中，消息总线也作为WebHook能力的基础设施。

    消息总线整体架构图如下图所示：

• Publish Service通过集成SDK向Message发送消息。

• Deliver Service通过订阅关系向相关的服务和站点发起通知请求实现webhook。

• 消费端服务通过特殊状态码来完成消息确认。

消费端的高可用保证

    为了保证消费时的高可用，Deliever除了在负责进行消费协议转换之外，通过一些策略来保证消费端的高可用。

• 熔断限流，消费在消息一段时间内失败数据超过阈值时，停止对队列的消费，避免由于服务抖动或者线上故障引起的大面积消息消费失败。

• 自恢复，熔断后Deliver服务会对应用服务健康度进行监控，在服务恢复后可自动恢复消费。

• 失败重试，消息总线服务发生故障时，可对期间的失败消息采用重试策略进行重试，在业务应用消费产生异常时，可在订阅消息时指定是否进行重试

• 优雅重启，Deliver可实现优雅重启和退出，保障当前正在消费的消息都处理完成后才退出进程。

五、总结

    面向业务的消息总线设计的目标，本质上是为了服务间解耦，降低业务开发的复杂度，让业务开发不去关注消息通信细节，从而实现业务的快速迭代，消息系统也可以根据不同的业务场景选用不同的消息引擎。消息总线的设计重点和难点集中在消费端的处理。

------ END ------

作者简介

段同学： 后端研发工程师，目前负责天际移动PaaS平台的研发工作。
