灰度非线性变换之c++实现（qt + 不调包）

本章介绍灰度非线性变换，具体内容包括：对数变换、幂次变换、指数变换。他们的共同特点是使用非线性变换关系式进行图像变换。

1.灰度对数变换

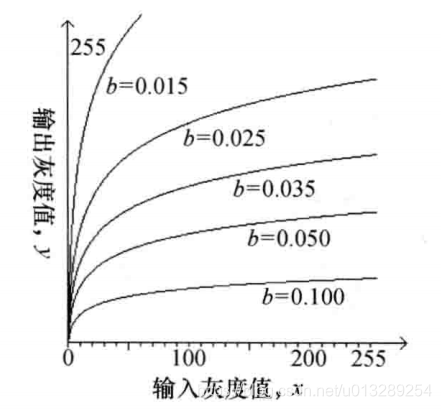

变换公式：y = a + log(1+x) / b，其中，a控制曲线的垂直移量；b为正常数，控制曲线的弯曲程度。其取值对函数曲线的影响见下图：

对数变换实现了图像灰度扩展和压缩的功能，它扩展低灰度值而压缩高灰度值，让图像的灰度分布更加符合人的视觉特征。

代码实现（代码是我以前自学图像处理时写的，代码很粗糙没做任何优化，但很好理解）

此代码中“origiin”一般为灰度图片，彩色图片转灰度图片，可参考我的一篇博客：彩色图转灰度图之c++实现（qt + 不调包）

/*对数变化函数*/
/*a1为控制参数，表示曲线的上下偏移量   b1为控制参数，表示曲线的弯曲程度*/
QImage* MainWindow::LogTrans(QImage* origiin,float a1, float b1)
{QImage* newImage = new QImage(origiin->width(), origiin->height(), QImage::Format_ARGB32);QColor oldColor;int r, g, b;for(int y = 0; y < newImage->height(); y++){for(int x = 0; x < newImage->width(); x++){oldColor = QColor(origiin->pixel(x,y));r = (log(oldColor.red() + 1.0))/b1+ a1;g = (log(oldColor.green() + 1.0))/b1+ a1;b = (log(oldColor.blue() + 1.0))/b1+ a1;r = qBound(0, r, 255);g = qBound(0, g, 255);b = qBound(0, b, 255);newImage->setPixel(x, y, qRgb(r, g, b));}}return newImage;
}

2.灰度幂次变换

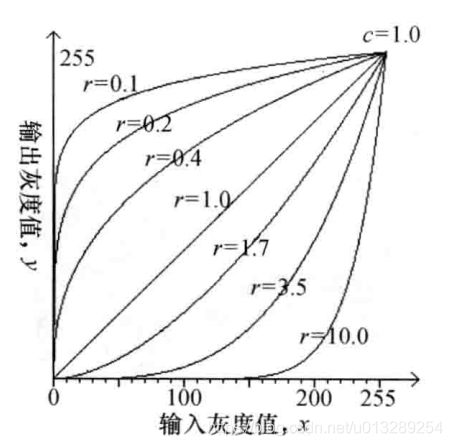

变换公式： $y=cx^{r}+b$ ，其中c和r都是为正数，当r=1的时候幂次变换变成线性变换，由于图像的像素值范围在0-255之间，所以一般公式会变换成： $y=255c(\frac{x}{255})^{r}+b$ ，当r<1的时候，变换函数曲线在正比函数上方，此时扩展低灰度级，压缩高灰度级，使图像变亮；当r>1的时候，变换函数曲线在正比函数下方，此时扩展高灰度级，压缩低灰度级，使图像变暗。其取值对函数曲线的影响见下图：

灰度幂次变换一般用于显示设备的伽马校正中。

代码实现（代码是我以前自学图像处理时写的，代码很粗糙没做任何优化，但很好理解）

此代码中“origiin”一般为灰度图片，彩色图片转灰度图片，可参考我的一篇博客：彩色图转灰度图之c++实现（qt + 不调包）

/*幂次变化函数*/
/*b1为控制参数，表示曲线的上下偏移量  c1为控制参数，表示曲线的弯曲程度  r1为控制参数，表示函数的幂次*/
QImage* MainWindow::PowerTrans(QImage* origiin,float b1, float c1, float r1)
{QImage* newImage = new QImage(origiin->width(), origiin->height(), QImage::Format_ARGB32);QColor oldColor;int r, g, b;for(int y = 0; y < newImage->height(); y++){for(int x = 0; x < newImage->width(); x++){oldColor = QColor(origiin->pixel(x,y));r = c1 * pow(oldColor.red() /255.0, r1) * 255 + b1;g = c1 * pow(oldColor.green() /255.0, r1) * 255 + b1;b = c1* pow(oldColor.blue() /255.0, r1) * 255 + b1;r = qBound(0, r, 255);g = qBound(0, g, 255);b = qBound(0, b, 255);newImage->setPixel(x, y, qRgb(r, g, b));}}return newImage;
}

3.灰度指数变换

变换公式： $y=b^{_{c(x-a)}}-1$ ，其中，参数b、c控制曲线形状，参数a控制曲线的左右位置。指数变换的曲线可见下图：

指数变换的作用是扩展图像的高灰度级，压缩低灰度级。虽然幂次变换也有这个功能，但是图像经过指数变换后对比度更高，高灰度级也被扩展到了更宽的范围。

代码实现（代码是我以前自学图像处理时写的，代码很粗糙没做任何优化，但很好理解）

此代码中“origiin”一般为灰度图片，彩色图片转灰度图片，可参考我的一篇博客：彩色图转灰度图之c++实现（qt + 不调包）

/*指数变化函数*/
/*a1为控制参数，表示曲线的左右偏移量  b,c为控制参赛，表示曲线的弯曲程度*/
QImage* MainWindow::ExpTrans(QImage* origiin,float a1, float b1, float c1)
{QImage* newImage = new QImage(origiin->width(), origiin->height(), QImage::Format_ARGB32);QColor oldColor;int r, g, b;for(int y = 0; y < newImage->height(); y++){for(int x = 0; x < newImage->width(); x++){oldColor = QColor(origiin->pixel(x,y));r = pow(b1, c1*(oldColor.red()-a1) ) - 1;g =  pow(b1, c1*(oldColor.green()-a1))  - 1;b = pow(b1, c1*(oldColor.blue() -a1))  - 1;r = qBound(0, r, 255);g = qBound(0, g, 255);b = qBound(0, b, 255);newImage->setPixel(x, y, qRgb(r, g, b));}}return newImage;
}
