背景
在移动支付领域,支付宝支付占用巨大份额,根据艾瑞咨询公布的报告数据:2014Q3,支付宝斩获了82.6%的市场份额,在移动支付的霸主地位越来越稳固。财付通支付的发力点在微信支付和手Q支付,在移动支付格局中取得了10.0%的市场份额,排名第二。支付宝在移动支付领域的统治地位,使得我们有必要梳理支付宝移动开发流程。本文写作的目的就是梳理支付流程,从架构层面讲述如何在移动应用中嵌入支付宝支付功能,以及指出哪些地方存在开发陷阱。
准备
首先,支付宝SDK下载主页的地址是:https://b.alipay.com/order/productDetail.htm?productId=2013080604609654&tabId=4#ps-tabinfo-hash。这个地址隐藏很深,所以这里有必要指出。按照说明,首先需要申请支付宝支付账号。这方面根据网站说明进行申请即可。一般需要2周左右的时间批准下来。
申请成功后账号信息包括 合作者身份ID partner, 卖家支付宝账号 seller_id,以及私钥 privateKey等。这三项将用于开发过程。
在官网上下载移动支付集成开发包。解压后, 发现其下包括三个文件夹(在英文Mac系统下文件名显示为乱码):
“商户接入支付宝收银台界面展示标准”:讲的是如何使用支付宝Logo。
“支付宝钱包支付接口开发包2.0标准版”:用于支付,包括客户端和服务器端开发。
“即时到账批量退款有密接口refund_fastpay_by_platform_pwd”:用于到账及批量退款,只需要服务器端操作处理。
后两个文件夹,都包括4方面内容:接口文档,接入与使用规则,demo代码,以及版本更新说明。
架构设计
首先,对于一个实际的App应用而言,可能会包括多种支付方式,因此可以采用设计模式中的策略Strategy模式来设计支付功能模块,支付宝支付作为其中的一个策略,pay方法是支付算法。如果除了支付方式payment method变化,订单order也可能会有不同的形式,如格式可能不同,有些支持可退款,有的不允许退款等,在这种多维度可变的情况下,支付模块的架构可以基于桥接模式。
其次,可以把支付宝支付的各个操作步骤,比如获取订单号,生成订单数据,进行支付,获取支付结果,处理异常等操作,根据状态进行划分。这样采用状态模式,提供设计的灵活性和扩展性。另外也可以设计状态机进行统一的状态切换管理。下面为参考代码:
public class PayStateMachine {/* all possible state of payment */public enum PayState { PAY_INIT, PAY_GOT_CONTEXT, PAY_UPDATED_ORDER, PAY_APPLIED_ID, PAY_ORDER_CREATED, PAY_SUCCEED, ERROR_OCCURRED}/* errors may occurred during payment */public enum PayError {PAY_GET_CONTEXT_FAIL, PAY_UPDATE_ORDER_FAIL, PAY_APPLY_ID_FAIL, PAY_FAIL}private static PayStateMachine instance;private PayState state;private IOrder order;private IPayment payment;private PayStateMachine() {}public static PayStateMachine getInstance() {if (instance == null) {instance = new PayStateMachine();}return instance;}public void initPayment(IOrder order, IPayment payment) {this.order = order;this.payment = payment;this.state = PayState.PAY_INIT;}public void startPay() {changeState(PayState.PAY_INIT);}public void changeState(PayState state) {onStateChanged(this.state, state);}public void reportError(PayError error, String detail) {LogUtil.printPayLog("the error id is:" + error + " " + detail);changeState(PayState.ERROR_OCCURRED);}private void onStateChanged(PayState oldState, PayState newState) {LogUtil.printPayLog("oid state:" + oldState + " new state:" + newState);this.state = newState;handlePayStateChange();}private void handlePayStateChange() {if (this.order == null || this.payment == null) {LogUtil.printPayLog("Have not initiated payment");return;}switch (this.state) {case PAY_INIT:order.getPayContext();break;case PAY_GOT_CONTEXT:order.createOrder();break;case PAY_UPDATED_ORDER:case PAY_APPLIED_ID:case PAY_ORDER_CREATED:payment.pay(order);break;case PAY_SUCCEED:case ERROR_OCCURRED:finishProcess();break;default:LogUtil.printPayLog("state is not correct!");finishProcess();}}private void finishProcess() {this.order = null;this.payment = null;this.state = PayState.PAY_INIT;}
}
最后,订单类层次可以参考模板模式来设计,例如抽象基类负责定义订单的操作框架和流程,具体订单数据的生成延迟到子类中实现。
具体实现参考附件源码。
支付流程

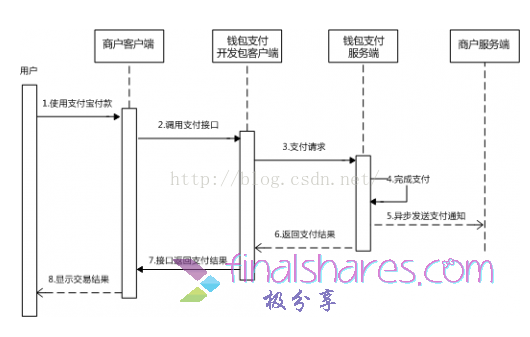

本文针对Android版进行讲解主要的支付流程。IOS版流程类似。从操作角度看支付流程:
操作2(调用支付接口)和操作7(接口返回支付结果):App与支付宝API的交互。
操作5(异步发送支付通知):支付宝服务器与App后台的交互。

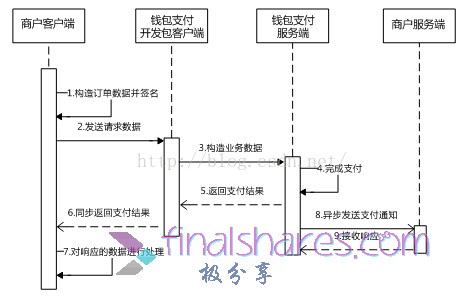

从数据流角度看支付流程:
客户端实现
本文结合操作流程和数据流程,讲述主要的实现方案。
首先假设订单数据都已经存储在OrderPayModel中。
第一步:App客户端访问应用服务器,后者生成订单编号并返回客户端。
private void getOrderIdRequest() {JSONObject ob = new JSONObject();ob.put("amount", orderPayModel.getOrderPriceTotal());ob.put("productDescription", orderPayModel.getOrderName());ob.put("userId", orderPayModel.getUserId());ob.put("barCoupon", orderPayModel.getOrderId());ob.put("barId", orderPayModel.getBarId());ob.put("count", orderPayModel.getOrderNums());LogUtil.printPayLog("get order id request data:"+ orderPayModel.toString());HttpRequestFactory.getInstance().doPostRequest(Urls.ALI_PAY_APPLY, ob,new AsyncHttpResponseHandler() {@Overridepublic void onSuccess(String content) {super.onSuccess(content);LogUtil.printPayLog("get order id request is handled");PayNewOrderModel rm = new PayNewOrderModel();rm = JSON.parseObject(content, PayNewOrderModel.class);if (rm.getCode() != null&& "200".equalsIgnoreCase(rm.getCode())) {tradeNo = rm.getResult().getTrade_no();LogUtil.printPayLog("succeed to get order id:"+ tradeNo);orderStr = generateOrder();PayStateMachine.getInstance().changeState(PayState.PAY_APPLIED_ID);} else {PayStateMachine.getInstance().reportError(PayError.PAY_APPLY_ID_FAIL,"code is not right");}}@Overridepublic void onFailure(Throwable error, String content) {PayStateMachine.getInstance().reportError(PayError.PAY_APPLY_ID_FAIL,"failed to get order id");};@Overridepublic void onFinish() {LogUtil.LogDebug("Payment", "on get order id finish",null);};});}
第二步:组装订单数据,包括以下几个子步骤:
创建订单数据。private String getOrderInfo(String partner, String seller) {String orderInfo;// 合作者身份IDorderInfo = "partner=" + "\"" + partner + "\"";// 卖家支付宝账号orderInfo += "&seller_id=" + "\"" + seller + "\"";// 商户网站唯一订单号orderInfo += "&out_trade_no=" + "\"" + tradeNo + "\"";// 商品名称orderInfo += "&subject=" + "\"" + orderName + "\"";// 商品详情orderInfo += "&body=" + "\"" + orderDetail + "\"";// 商品金额orderInfo += "&total_fee=" + "\"" + totalPrice + "\"";// orderInfo += "&total_fee=" + "\"" + "0.01" + "\"";// 服务器异步通知页面路径orderInfo += "¬ify_url=" + "\"" + Urls.ALI_PAY_NOTIFY + "\"";// 接口名称, 固定值orderInfo += "&service=\"mobile.securitypay.pay\"";// 支付类型, 固定值orderInfo += "&payment_type=\"1\"";// 参数编码, 固定值orderInfo += "&_input_charset=\"utf-8\"";// 设置未付款交易的超时时间// 默认30分钟,一旦超时,该笔交易就会自动被关闭。// 取值范围:1m~15d。// m-分钟,h-小时,d-天,1c-当天(无论交易何时创建,都在0点关闭)。// 该参数数值不接受小数点,如1.5h,可转换为90m。orderInfo += "&it_b_pay=\"30m\"";// 支付宝处理完请求后,当前页面跳转到商户指定页面的路径.// orderInfo += "&return_url=\"m.alipay.com\"";// Bill: this item must not be empty! though the api demo said it// can be.orderInfo += "&return_url=\"m.alipay.com\"";// 调用银行卡支付,需配置此参数,参与签名, 固定值// orderInfo += "&paymethod=\"expressGateway\"";}return orderInfo;}
对订单做RSA签名: demo代码中提供SingUtils类实现该功能,即SignUtils.sign(content, RSA_PRIVATE);
对签名做 URL编码: 调用java类库接口,即URLEncoder.encode来实现。
将订单数据和签名信息组合,生成符合支付宝参数规范的数据:
final String payInfo = orderInfo + "&sign=\"" + sign + "\"&" + getSignType();
第三步:在子线程里调用PayTask的pay接口,将请求数据发送出去
PayTask alipay = new PayTask(PayDemoActivity.this);
// 调用支付接口,获取支付结果
String result = alipay.pay(payInfo);
第四步:收到支付处理结果的消息。支付结果的状态码的意义如下:
值为“9000”,代表支付成功;值为“8000”,代表等待支付结果确认,这可能由于系统原因或者渠道支付原因。支付的最终结果需要由服务器端的异步通知为准(支付宝将向)。
值为其他,代表失败。客户端需要提示用户。
注意事项:
本文特别需要指出的是,也就是最容易出问题的就是订单数据的生成。在demo代码的 PayDemoActivity类中,定义了getOrderInfo方法。 其中“orderInfo += "&return_url=\"m.alipay.com\"”;”在该demo代码的注释中,虽然说是可以为空,但实际情况,如果为空,将导致支付失败。而且凭借失败状态码,难以识别具体原因。
支付结果,除了支付宝服务器发通知到客户端外,也会异步通知应用服务器。考虑到安全性,客户端可以根据支付宝服务器的通知,进行商业逻辑的处理,比如订单更新等,但是支付的数据入库,需要由应用服务器端根据异步通知进行操作。
服务端实现
服务端基本操作包括:获取支付宝账号信息(为了安全,该信息放置在服务器,而不是客户端),创建订单,支付结果异步回调,申请退款等基本操作外。另外也可能包括:更新订单(对于支持订单可修改的应用),验证消费码,查询订单记录,删除订单等操作。
本文介绍基于Java平台的服务器方案。目前比较流行的框架组合是SpingMVC+Mybatis+Mysql。
订单的创建。当用户下订单时,如果是新订单(请求的数据没有包括订单编号信息),需要创建,并返回订单号给客户端。订单类示例:
public class PayOrder {public String tradeNo; //随机编号public String amount; //付款金额public String status; //操作状态public String statusCode; //操作状态代码,0-未支付,10-已支付,4000-退款中,5000-已退款,6000-付款失败,6001-取消付款,7000-已消费public String orderNo; //支付宝流水号public String productDescription; //商品名称public String payNo; //消费码public String isRefund; //是否申请退款public String createTime; //创建时间public String modifyTime; //修改时间public String userId; //用户idpublic Integer id; //主键public String pId; //商品idpublic int buyNumber; //存储购买数量public int vendorId; //商家ID
}
tradeNo代码订单编号。payNo代码消费编号(消费码)。orderNo是支付宝服务器端生成的订单号。
@RequestMapping(value = "/payorder")
@ResponseBody
public Map<String, Object> pay(HttpServletRequest request, HttpServletResponse response) {Map<String, Object> map = JsonPUtil.pToMap(request);Map<String, Object> msgMap = new HashMap<String, Object>();if (!map.isEmpty()) {try {log.info("执行购买前确认操作:" + map);String now = String.valueOf(System.currentTimeMillis());String trade_no = map.get("barId").toString() + "-" + map.get("barCoupon").toString() + "-" + map.get("count").toString() + "-" + now.substring(now.length() - 6);PayOrder alipay = new PayOrder();alipay.setAmount(map.get("amount").toString());alipay.setTradeNo(trade_no);alipay.setProductDescription(map.get("productDescription").toString());alipay.setCreateTime(now);alipay.setStatus("待支付");alipay.setStatusCode("0");alipay.setExtInt1(Integer.parseInt(map.get("count").toString()));alipay.setUserId(map.get("userId").toString());alipay.setpId(map.get("barCoupon").toString()); alipay.setExtInt2(Integer.parseInt(map.get("barId").toString()));int flag = alipayServiceImpl.pay(alipay);log.info("确认操作执行结果:" + flag);Map<String, Object> m = new HashMap<String, Object>();m.put("trade_no", trade_no);m.put("seller", new String(Base64.encode(AlipayConfig.SELLER.getBytes())));m.put("partner", new String(Base64.encode(AlipayConfig.partner.getBytes())));m.put("privateKey", new String(Base64.encode(AlipayConfig.ios_private_key.getBytes())));if (flag > 0)msgMap = ResponseMessageUtil.respMsg(Constance.BASE_SUCCESS_CODE, "success", m);elsemsgMap = ResponseMessageUtil.respMsg(Constance.BASE_SERVER_WRONG_CODE, "fail");} catch (Exception e) {e.printStackTrace();msgMap = ResponseMessageUtil.respMsg(Constance.BASE_SERVER_WRONG_CODE, "fail");log.error("购买前确认失败", e);}} else {log.info("请求参数不完整");msgMap = ResponseMessageUtil.respMsg(Constance.ILLEGAL_OPERATE, "fail");}return msgMap;
}
支付宝服务器回调App服务器,通知支付结果。App服务器将相应的数据入库后,通知支付宝服务器"success" or "fail"。
@RequestMapping(value = "/payOver")@ResponseBodypublic String payOver(HttpServletRequest request, HttpServletResponse response) {Map<String, String> map = JsonPUtil.buildMap(request);String result_str = "fail";if (!map.isEmpty()) {if (AlipayUtils.checkAlipay(map, false) > 0) {// 通过支付宝验证try {log.info("执行付款的回调函数传递参数:" + map);String now = String.valueOf(System.currentTimeMillis());String status = map.get("trade_status").toString();PayOrder alipay = new PayOrder();alipay.setTradeNo(String.valueOf(map.get("out_trade_no")));log.info("支付状态:" + status);if (Constance.ALIPAY_SUCCESS_CODE.equals(status) || Constance.ALIPAY_FINISHED_CODE.equals(status)) {// 支付成功List<Alipay> ali = alipayServiceImpl.search(alipay);if (ali.size() == 1 && (ali.get(0).getPayNo() == null || ali.get(0).getPayNo().equals(""))) {// 消息未处理Alipay pay = new Alipay();pay.setTradeNo(String.valueOf(map.get("out_trade_no")));pay.setStatus("已支付");pay.setStatusCode("10");pay.setIsRefund("0");pay.setModifyTime(String.valueOf(System.currentTimeMillis()));pay.setPayNo(new String(Base64.encode(now.substring(now.length() - 10).getBytes())));pay.setOrderNo(String.valueOf(map.get("trade_no")));int flag = alipayServiceImpl.payOver(pay);log.info("用户付款成功" + map);if (flag > 0)result_str = "success";}} else {return result_str;}} catch (Exception e) {e.printStackTrace();log.error("回调函数获取参数失败", e);return result_str;}}}return result_str;}
