Android 之自定义view实现水波纹效果

在实际的开发中，很多时候还会遇到相对比较复杂的需求，比如产品妹纸或UI妹纸在哪看了个让人兴奋的效果，兴致高昂的来找你，看了之后目的很明确，当然就是希望你能给她；

在这样的关键时候，身子板就一定得硬了，可千万别说不行，爷们儿怎么能说不行呢；

好了，为了让大家都能给妹纸们想要的，后面会逐渐分享一些比较比较不错的效果，目的只有一个，通过自定义view实现我们所能实现的动效；

今天主要分享水波纹效果：

1.标准正余弦水波纹；

2.非标准圆形液柱水波纹；

虽说都是水波纹，但两者在实现上差异是比较大的，一个通过正余弦函数模拟水波纹效果，另外一个会运用到图像的混合模式（PorterDuffXfermode）；

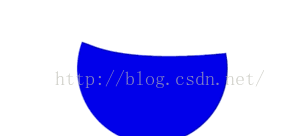

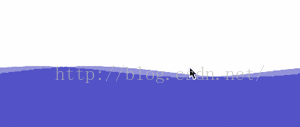

先看效果：

自定义View根据实际情况可以选择继承自View、TextView、ImageView或其他，我们先只需要了解如何利用android给我们提供好的利刃去满足UI妹纸；

这次的实现我们都选择继承view，在实现的过程中我们需要关注如下几个方法：

1.onMeasure():最先回调，用于控件的测量;

2.onSizeChanged():在onMeasure后面回调，可以拿到view的宽高等数据，在横竖屏切换时也会回调;

3.onDraw()：真正的绘制部分，绘制的代码都写到这里面;

既然如此，我们先复写这三个方法，然后来实现如上两个效果；

一：标准正余弦水波纹

这种水波纹可以用具体函数模拟出具体的轨迹，所以思路基本如下：

1.确定水波函数方程

2.根据函数方程得出每一个波纹上点的坐标；

3.将水波进行平移，即将水波上的点不断的移动；

4.不断的重新绘制，生成动态水波纹；

有了上面的思路，我们一步一步进行实现：

正余弦函数方程为：

y = Asin(wx+b)+h ，这个公式里：w影响周期，A影响振幅，h影响y位置，b为初相；

根据上面的方程选取自己觉得中意的波纹效果，确定对应参数的取值；

然后根据确定好的方程得出所有的方程上y的数值，并将所有y值保存在数组里：

// 将周期定为view总宽度
mCycleFactorW = (float) (2 * Math.PI / mTotalWidth);  // 根据view总宽度得出所有对应的y值
for (int i = 0; i < mTotalWidth; i++) {  mYPositions[i] = (float) (STRETCH_FACTOR_A * Math.sin(mCycleFactorW * i) + OFFSET_Y);
}

根据得出的所有y值，则可以在onDraw中通过如下代码绘制两条静态波纹：

for (int i = 0; i < mTotalWidth; i++) {  // 减400只是为了控制波纹绘制的y的在屏幕的位置，大家可以改成一个变量，然后动态改变这个变量，从而形成波纹上升下降效果  // 绘制第一条水波纹  canvas.drawLine(i, mTotalHeight - mResetOneYPositions[i] - 400, i,  mTotalHeight,  mWavePaint);  // 绘制第二条水波纹  canvas.drawLine(i, mTotalHeight - mResetTwoYPositions[i] - 400, i,  mTotalHeight,  mWavePaint);  }

这种方式类似于数学里面的细分法，一条波纹，如果横向以一个像素点为单位进行细分，则形成view总宽度条直线，并且每条直线的起点和终点我们都能知道，在此基础上我们只需要循环绘制出所有细分出来的直线（直线都是纵向的），则形成了一条静态的水波纹；

接下来我们让水波纹动起来，之前用了一个数组保存了所有的y值点，有两条水波纹，再利用两个同样大小的数组来保存两条波纹的y值数据，并不断的去改变这两个数组中的数据：

private void resetPositonY() {  // mXOneOffset代表当前第一条水波纹要移动的距离  int yOneInterval = mYPositions.length - mXOneOffset;  // 使用System.arraycopy方式重新填充第一条波纹的数据  System.arraycopy(mYPositions, mXOneOffset, mResetOneYPositions, 0, yOneInterval);  System.arraycopy(mYPositions, 0, mResetOneYPositions, yOneInterval, mXOneOffset);  int yTwoInterval = mYPositions.length - mXTwoOffset;  System.arraycopy(mYPositions, mXTwoOffset, mResetTwoYPositions, 0,  yTwoInterval);  System.arraycopy(mYPositions, 0, mResetTwoYPositions, yTwoInterval, mXTwoOffset);
}

如此下来只要不断的改变这两个数组的数据，然后不断刷新，即可生成动态水波纹了；

刷新可以调用invalidate()或postInvalidate()，区别在于后者可以在子线程中更新UI

整体代码如下：

public class DynamicWave extends View {  // 波纹颜色  private static final int WAVE_PAINT_COLOR = 0x880000aa;  // y = Asin(wx+b)+h  private static final float STRETCH_FACTOR_A = 20;  private static final int OFFSET_Y = 0;  // 第一条水波移动速度  private static final int TRANSLATE_X_SPEED_ONE = 7;  // 第二条水波移动速度  private static final int TRANSLATE_X_SPEED_TWO = 5;  private float mCycleFactorW;  private int mTotalWidth, mTotalHeight;  private float[] mYPositions;  private float[] mResetOneYPositions;  private float[] mResetTwoYPositions;  private int mXOffsetSpeedOne;  private int mXOffsetSpeedTwo;  private int mXOneOffset;  private int mXTwoOffset;  private Paint mWavePaint;  private DrawFilter mDrawFilter;  public DynamicWave(Context context, AttributeSet attrs) {  super(context, attrs);  // 将dp转化为px，用于控制不同分辨率上移动速度基本一致  mXOffsetSpeedOne = UIUtils.dipToPx(context, TRANSLATE_X_SPEED_ONE);  mXOffsetSpeedTwo = UIUtils.dipToPx(context, TRANSLATE_X_SPEED_TWO);  // 初始绘制波纹的画笔  mWavePaint = new Paint();  // 去除画笔锯齿  mWavePaint.setAntiAlias(true);  // 设置风格为实线  mWavePaint.setStyle(Style.FILL);  // 设置画笔颜色  mWavePaint.setColor(WAVE_PAINT_COLOR);  mDrawFilter = new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG | Paint.FILTER_BITMAP_FLAG);  }  @Override  protected void onDraw(Canvas canvas) {  super.onDraw(canvas);  // 从canvas层面去除绘制时锯齿  canvas.setDrawFilter(mDrawFilter);  resetPositonY();  for (int i = 0; i < mTotalWidth; i++) {  // 减400只是为了控制波纹绘制的y的在屏幕的位置，大家可以改成一个变量，然后动态改变这个变量，从而形成波纹上升下降效果  // 绘制第一条水波纹  canvas.drawLine(i, mTotalHeight - mResetOneYPositions[i] - 400, i,  mTotalHeight,  mWavePaint);  // 绘制第二条水波纹  canvas.drawLine(i, mTotalHeight - mResetTwoYPositions[i] - 400, i,  mTotalHeight,  mWavePaint);  }  // 改变两条波纹的移动点  mXOneOffset += mXOffsetSpeedOne;  mXTwoOffset += mXOffsetSpeedTwo;  // 如果已经移动到结尾处，则重头记录  if (mXOneOffset >= mTotalWidth) {  mXOneOffset = 0;  }  if (mXTwoOffset > mTotalWidth) {  mXTwoOffset = 0;  }  // 引发view重绘，一般可以考虑延迟20-30ms重绘，空出时间片  postInvalidate();  }  private void resetPositonY() {  // mXOneOffset代表当前第一条水波纹要移动的距离  int yOneInterval = mYPositions.length - mXOneOffset;  // 使用System.arraycopy方式重新填充第一条波纹的数据  System.arraycopy(mYPositions, mXOneOffset, mResetOneYPositions, 0, yOneInterval);  System.arraycopy(mYPositions, 0, mResetOneYPositions, yOneInterval, mXOneOffset);  int yTwoInterval = mYPositions.length - mXTwoOffset;  System.arraycopy(mYPositions, mXTwoOffset, mResetTwoYPositions, 0,  yTwoInterval);  System.arraycopy(mYPositions, 0, mResetTwoYPositions, yTwoInterval, mXTwoOffset);  }  @Override  protected void onSizeChanged(int w, int h, int oldw, int oldh) {  super.onSizeChanged(w, h, oldw, oldh);  // 记录下view的宽高  mTotalWidth = w;  mTotalHeight = h;  // 用于保存原始波纹的y值  mYPositions = new float[mTotalWidth];  // 用于保存波纹一的y值  mResetOneYPositions = new float[mTotalWidth];  // 用于保存波纹二的y值  mResetTwoYPositions = new float[mTotalWidth];  // 将周期定为view总宽度  mCycleFactorW = (float) (2 * Math.PI / mTotalWidth);  // 根据view总宽度得出所有对应的y值  for (int i = 0; i < mTotalWidth; i++) {  mYPositions[i] = (float) (STRETCH_FACTOR_A * Math.sin(mCycleFactorW * i) + OFFSET_Y);  }  }

二：非标准圆形液柱水波纹

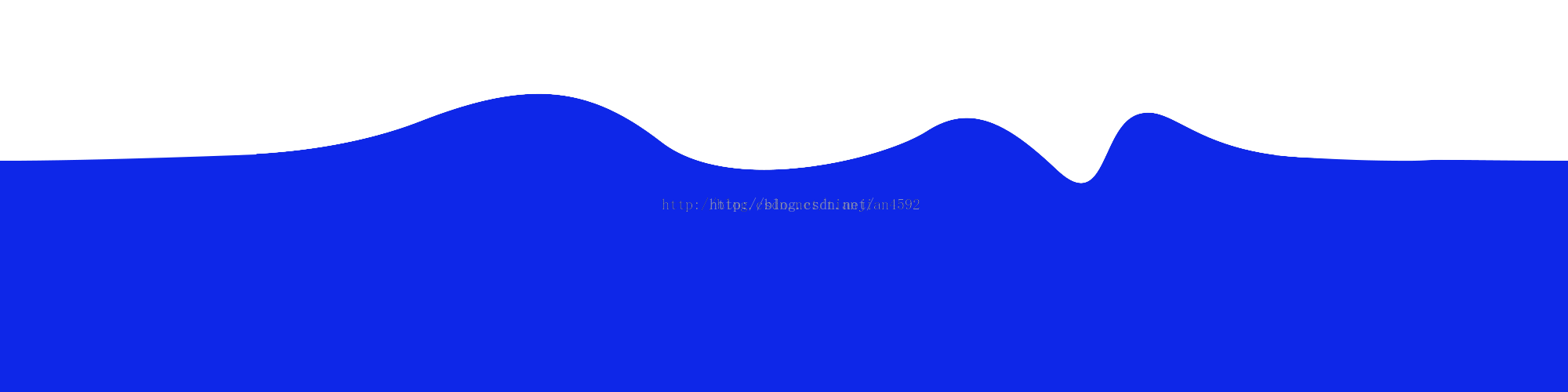

前面的波形使用函数模拟，这个我们换种方式，采用图进行实现，先用PS整张不像波纹的波纹图；

为了衔接紧密，首尾都比较平，并高度一致；

思路：

1.使用一个圆形图作为遮罩过滤波形图；

2.平移波纹图，即不断改变绘制的波纹图的区域，即srcRect；

3.当一个周期绘制完，则从波纹图的最前面重新计算；

首先初始化bitmap：

private void initBitmap() {  mSrcBitmap = ((BitmapDrawable) getResources().getDrawable(R.drawable.wave_2000))  .getBitmap();  mMaskBitmap = ((BitmapDrawable) getResources().getDrawable(  R.drawable.circle_500))  .getBitmap();  }

使用drawable获取的方式，全局只会生成一份，并且系统会进行管理，而BitmapFactory.decode()出来的则decode多少次生成多少张，务必自己进行recycle；

然后绘制波浪和遮罩图，绘制时设置对应的混合模式：

/*  * 将绘制操作保存到新的图层  */
int sc = canvas.saveLayer(0, 0, mTotalWidth, mTotalHeight, null, Canvas.ALL_SAVE_FLAG);  // 设定要绘制的波纹部分
mSrcRect.set(mCurrentPosition, 0, mCurrentPosition + mCenterX, mTotalHeight);
// 绘制波纹部分
canvas.drawBitmap(mSrcBitmap, mSrcRect, mDestRect, mBitmapPaint);  // 设置图像的混合模式
mBitmapPaint.setXfermode(mPorterDuffXfermode);
// 绘制遮罩圆
canvas.drawBitmap(mMaskBitmap, mMaskSrcRect, mMaskDestRect,  mBitmapPaint);
mBitmapPaint.setXfermode(null);
canvas.restoreToCount(sc);

为了形成动态的波浪效果，单开一个线程动态更新要绘制的波浪的位置：

new Thread() {  public void run() {  while (true) {  // 不断改变绘制的波浪的位置  mCurrentPosition += mSpeed;  if (mCurrentPosition >= mSrcBitmap.getWidth()) {  mCurrentPosition = 0;  }  try {  // 为了保证效果的同时，尽可能将cpu空出来，供其他部分使用  Thread.sleep(30);  } catch (InterruptedException e) {  }  postInvalidate();  }  };
}.start();

主要过程就以上这些，全部代码如下：

public class PorterDuffXfermodeView extends View {  private static final int WAVE_TRANS_SPEED = 4;  private Paint mBitmapPaint, mPicPaint;  private int mTotalWidth, mTotalHeight;  private int mCenterX, mCenterY;  private int mSpeed;  private Bitmap mSrcBitmap;  private Rect mSrcRect, mDestRect;  private PorterDuffXfermode mPorterDuffXfermode;  private Bitmap mMaskBitmap;  private Rect mMaskSrcRect, mMaskDestRect;  private PaintFlagsDrawFilter mDrawFilter;  private int mCurrentPosition;  public PorterDuffXfermodeView(Context context, AttributeSet attrs) {  super(context, attrs);  initPaint();  initBitmap();  mPorterDuffXfermode = new PorterDuffXfermode(PorterDuff.Mode.DST_IN);  mSpeed = UIUtils.dipToPx(mContext, WAVE_TRANS_SPEED);  mDrawFilter = new PaintFlagsDrawFilter(Paint.ANTI_ALIAS_FLAG, Paint.DITHER_FLAG);  new Thread() {  public void run() {  while (true) {  // 不断改变绘制的波浪的位置  mCurrentPosition += mSpeed;  if (mCurrentPosition >= mSrcBitmap.getWidth()) {  mCurrentPosition = 0;  }  try {  // 为了保证效果的同时，尽可能将cpu空出来，供其他部分使用  Thread.sleep(30);  } catch (InterruptedException e) {  }  postInvalidate();  }  };  }.start();  }  @Override  protected void onDraw(Canvas canvas) {  super.onDraw(canvas);  // 从canvas层面去除锯齿  canvas.setDrawFilter(mDrawFilter);  canvas.drawColor(Color.TRANSPARENT);  /*  * 将绘制操作保存到新的图层  */  int sc = canvas.saveLayer(0, 0, mTotalWidth, mTotalHeight, null, Canvas.ALL_SAVE_FLAG);  // 设定要绘制的波纹部分  mSrcRect.set(mCurrentPosition, 0, mCurrentPosition + mCenterX, mTotalHeight);  // 绘制波纹部分  canvas.drawBitmap(mSrcBitmap, mSrcRect, mDestRect, mBitmapPaint);  // 设置图像的混合模式  mBitmapPaint.setXfermode(mPorterDuffXfermode);  // 绘制遮罩圆  canvas.drawBitmap(mMaskBitmap, mMaskSrcRect, mMaskDestRect,  mBitmapPaint);  mBitmapPaint.setXfermode(null);  canvas.restoreToCount(sc);  }  // 初始化bitmap  private void initBitmap() {  mSrcBitmap = ((BitmapDrawable) getResources().getDrawable(R.drawable.wave_2000))  .getBitmap();  mMaskBitmap = ((BitmapDrawable) getResources().getDrawable(  R.drawable.circle_500))  .getBitmap();  }  // 初始化画笔paint  private void initPaint() {  mBitmapPaint = new Paint();  // 防抖动  mBitmapPaint.setDither(true);  // 开启图像过滤  mBitmapPaint.setFilterBitmap(true);  mPicPaint = new Paint(Paint.ANTI_ALIAS_FLAG);  mPicPaint.setDither(true);  mPicPaint.setColor(Color.RED);  }  @Override  protected void onSizeChanged(int w, int h, int oldw, int oldh) {  super.onSizeChanged(w, h, oldw, oldh);  mTotalWidth = w;  mTotalHeight = h;  mCenterX = mTotalWidth / 2;  mCenterY = mTotalHeight / 2;  mSrcRect = new Rect();  mDestRect = new Rect(0, 0, mTotalWidth, mTotalHeight);  int maskWidth = mMaskBitmap.getWidth();  int maskHeight = mMaskBitmap.getHeight();  mMaskSrcRect = new Rect(0, 0, maskWidth, maskHeight);  mMaskDestRect = new Rect(0, 0, mTotalWidth, mTotalHeight);  }  }
