最近工作都在修改Launcher，所以打算把分析源码和修改源码的过程记录下来，最近会写一些关于Launcher的分析和修改博文。因为我是修改4.0.3的Launcher，所以后面文章里面的Launcher都是基于Android4.0.3的Launcher2修改。Launcher源码比较多，而且里面应用了很多设计模式，要把它分析清楚要花不少精力，网上也有一些零碎的分析文章，不过关于修改的文章不多。所以打算写一些分析和修改Launcher结合的文章。

原创博文，转载请标明出处：http://www.cnblogs.com/mythou/p/3153880.html

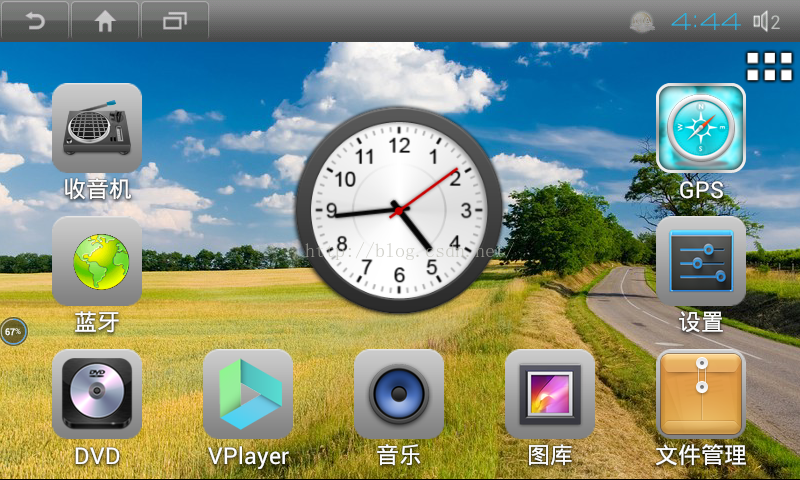

今天主要是分析修改Launcher的默认界面如何配置和修改。Launcher修改是最近才开始，下面两张图片是最近修改后的结果。因为程序是用于车载导航仪的，所以界面和一般的手机界面差别较大。改动也比较大，不过对于Launcher的分析修改都是通用的。

这是基于Android4.0.3修改后的Launcher界面，因为程序是用在汽车导航上，所以图标做了放大操作。删除了一些不需要的东西。

下面针对界面修改的地方做分析。

1、界面默认配置文件

机器刚升级的时候，Launcher的界面是默认读取一个xml配置文件，完成配置工作。这个配置文件在Launcher目录下，

路径是：\Launcher\res\xml\default_workspace.xml 。这个XML文件就是刚升级，Launcher第一次显示的时候，会读取的配置文件。

default_workspace。xml里面可以配置APP快捷方式、Widget、Search搜索栏等。下面就常用的这几个属性进行解析：

//Edited by mythou
//http://www.cnblogs.com/mythou/快捷方式说明
<favorite 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　  //程序快捷键属性标签launcher:className="com.apical.radio.radioMainActivity"    　//该应用的类，点击图标时，需要启动的类launcher:packageName="com.apical.radio"          　　　   　　//该应用的包名launcher:screen="1"           　　　　　　　　　　　　　　　　　 //第1屏,0-4屏共5屏launcher:x="0"                   　　　　　　　　　　　　　　　 //图标X位置,左上角第一个为0,向右递增,0-4共5个l0auncher:y="0"            　　　　　　　　　　　　　　　　　　　//图标Y位置,左上角第一个为0,向下递增,0-2共3个
/>

Launcher默认是有5个分屏，不过这个可以配置。同样，每行每列有多少图标也是可以配置的，这个在后面会说在哪里可以修改。这里按我修改的是3行5列的界面排布（对应上面的效果图）。一般配置APP的快捷方式，使用上面的属性标签就可以。

//Edited by mythou
//http://www.cnblogs.com/mythou///桌面Widget的标签<appwidget　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //插件launcher:className="de.dnsproject.clock_widget_main.Clock1AppWidgetProvider"  //该应用的类launcher:packageName="de.dnsproject.clock_widget_main"   　　　　　　　　      //该应用的包名launcher:screen="1"             　　　　　　　　　　　　　　　　　　//第1屏,0-4屏共5屏launcher:x="2"                      　　　　　　　　　　　　　　　 //图标X位置,左上角第一个为0,向左递增,0-4共5个launcher:y="1"                                                 //图标Y位置,左上角第一个为0,向下递增,0-2共3个launcher:spanX="3"                                             //在x方向上所占格数launcher:spanY="2" />                                          //在y方向上所占格数

桌面Widget跟桌面快捷方式属性类型，不过这里需要注意launcher:spanX和launcher:spanY 这两个属性是说明Widget多大的，这个和Widget的最小宽高配置有关。我们在编写桌面Widget的时候，需要在XML配置文件里面指定Widget最小的宽和高，一般最小宽高计算公式是（minWidth = 72*占用格数-2）计算出来，最小高度也是一样。（上面那个模拟时钟是MIUI的时钟）

minWidth = 72*占用格数-2里面的占用格数就是上面launcher:spanX和launcher:spanY配置的数目。针对上面的效果图，就是占用了3个横向的格子，2个竖向的格子。minWidth应该等于214。

<search                　　　　　　 //搜索栏
launcher:screen="1"            　  //第2屏
launcher:x="0"                    //图标X位置
launcher:y="1"/>                  //图标Y位置

这个是搜索栏的配置，因为我这里不需要用到搜索栏，所以把它去掉了，如果需要配置可以使用上面的属性标签。

至于文件夹，在4.0的Launcher里面是支持的，分析加载函数里面，可以找到解析文件夹标签的方法。

上面界面默认配置就是通过使用上面的标签修改default_workspace.xml配置的。

下面列出default_workspace支持的标签和属性：

//Edited by mythou
//http://www.cnblogs.com/mythou///default_workspace.xml中，支持的标签有：
favorite:应用程序快捷方式。
shortcut:链接，如网址，本地磁盘路径等。
search:搜索框。
clock:桌面上的钟表Widget//支持的属性有：
launcher:title:图标下面的文字，目前只支持引用，不能直接书写字符串;
launcher:icon:图标引用;
launcher:uri:链接地址,链接网址用的，使用shortcut标签就可以定义一个超链接，打开某个网址。
launcher:packageName:应用程序的包名;
launcher:className:应用程序的启动类名;
launcher:screen:图标所在的屏幕编号;
launcher:x:图标在横向排列上的序号;
launcher:y:图标在纵向排列上的序号;

Launcher里面负责解析default_workspace.xml文件的方法是 LauncherProvider.java里面的loadFavorites方法。

2、LauncherProvider.java的loadFavorites分析：

//Edited by mythou
//http://www.cnblogs.com/mythou/
//传入default_workspace文件的资源ID和数据库实力，把xml里面数据解析，保存到Launcher数据库。返回总共解析了多少个标签。
private int loadFavorites(SQLiteDatabase db, int workspaceResourceId) {//.........
int type;while (((type = parser.next()) != XmlPullParser.END_TAG ||parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {if (type != XmlPullParser.START_TAG) {continue;}boolean added = false;final String name = parser.getName();TypedArray a = mContext.obtainStyledAttributes(attrs, R.styleable.Favorite);long container = LauncherSettings.Favorites.CONTAINER_DESKTOP;if (a.hasValue(R.styleable.Favorite_container)) {container = Long.valueOf(a.getString(R.styleable.Favorite_container));}String screen = a.getString(R.styleable.Favorite_screen);String x = a.getString(R.styleable.Favorite_x);String y = a.getString(R.styleable.Favorite_y);// If we are adding to the hotseat, the screen is used as the position in the// hotseat. This screen can't be at position 0 because AllApps is in the// zeroth position.if (container == LauncherSettings.Favorites.CONTAINER_HOTSEAT&& Integer.valueOf(screen) == allAppsButtonRank) {throw new RuntimeException("Invalid screen position for hotseat item");}values.clear();values.put(LauncherSettings.Favorites.CONTAINER, container);values.put(LauncherSettings.Favorites.SCREEN, screen);values.put(LauncherSettings.Favorites.CELLX, x);values.put(LauncherSettings.Favorites.CELLY, y);//解析xml里面的标签，从这里可以找到支持的标签类型和相关属性参数。if (TAG_FAVORITE.equals(name)) {long id = addAppShortcut(db, values, a, packageManager, intent);added = id >= 0;} else if (TAG_SEARCH.equals(name)) {added = addSearchWidget(db, values);} else if (TAG_CLOCK.equals(name)) {added = addClockWidget(db, values);} else if (TAG_APPWIDGET.equals(name)) {added = addAppWidget(parser, attrs, type, db, values, a, packageManager);} else if (TAG_SHORTCUT.equals(name)) {long id = addUriShortcut(db, values, a);added = id >= 0;} else if (TAG_FOLDER.equals(name)) {//.........//folder属性里面的参数要多于2个，才能形成文件夹。if (folderItems.size() < 2 && folderId >= 0) {// We just delete the folder and any items that made itdeleteId(db, folderId);if (folderItems.size() > 0) {deleteId(db, folderItems.get(0));}added = false;}}if (added) i++;a.recycle();}//.........
return i;}

其实就是一个分析XML和写入数据库的过程，LauncherProvider.java是整个Launcher的数据来源，十分重要，后面我再具体分析数据加载和适配显示方面的逻辑。

另外还有一个问题补充一下，就是有关Android截图问题，因为我开发的机器不能使用USB调试，而且没有摇动之类的传感器，很多手机上截图方法都用不了，查了一下，可以使用screencap命令来截图，具体方法可以参考我另外一篇文章：http://www.cnblogs.com/mythou/p/3152627.html

至于图标加入默认背景或者强制转换APP快捷方式图标，修改图标大小和行列数，以及如何配置默认背景，明天再写另外文章说明。
