输入捕获简介:
输入捕获模式可以用来测量脉冲宽度或者测量频率。STM32 的定时器,除了 TIM6 和 TIM7,其他定时器都有输入捕获功能。STM32 的输入捕获,简单的说就是通过检测 TIMx_CHx 上的边沿信号,在边沿信号发生跳变(比如上升沿/下降沿)的时候,将当前定时器的值(TIMx_CNT)存放到对应的通道的捕获/比较寄存器(TIMx_CCRx)里面,完成一次捕获。同时还可以配置捕获时是否触发中断/DMA 等。

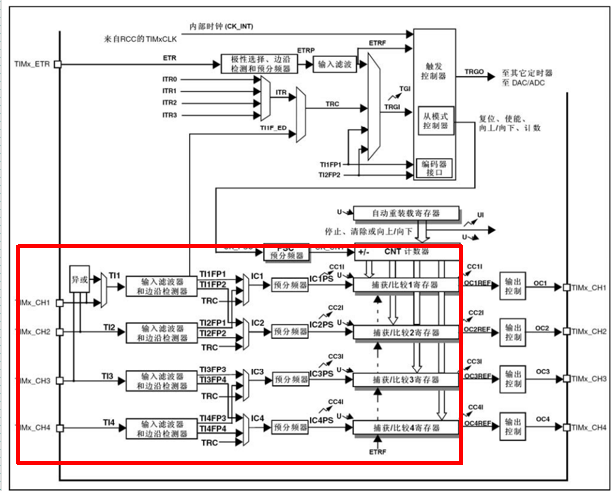

STM32 PWM工作过程:

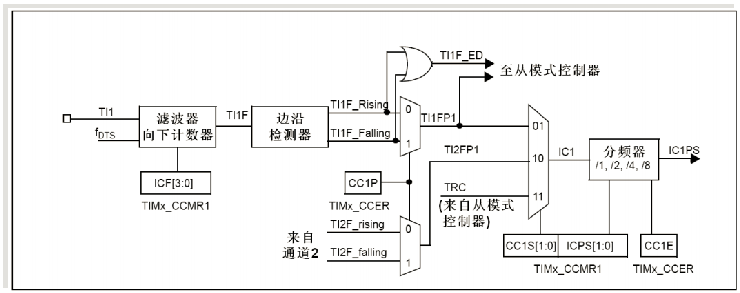

STM32 输入捕获工作过程(通道1为例):
一句话总结工作过程:通过检测TIMx_CHx上的边沿信号,在边沿信号发生跳变(比如上升沿/下降沿)的时候,将当前定时器的值(TIMx_CNT)存放到对应的捕获/比较寄存器(TIMx_CCRx)里面,完成一次捕获。

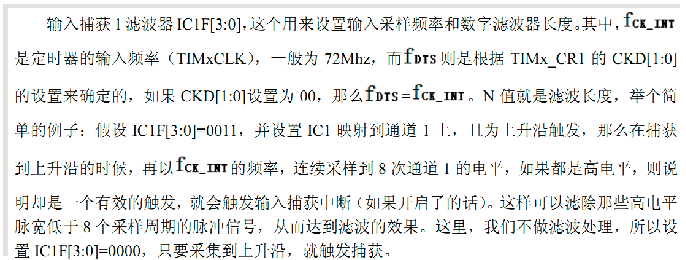

- 步骤1:设置输入捕获滤波器(通道1为例)

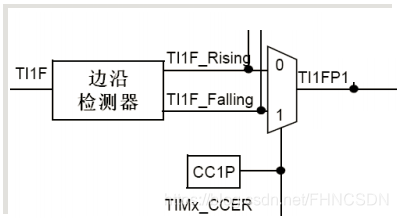

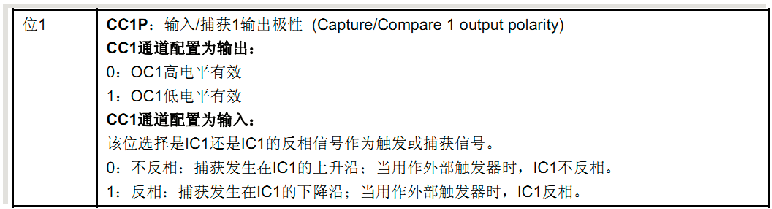

- 步骤2:设置输入捕获极性(通道1为例)

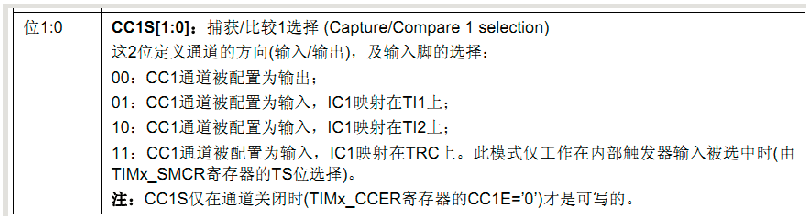

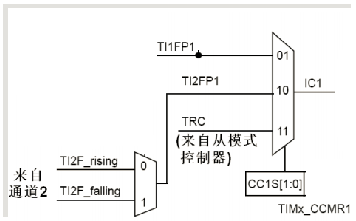

- 步骤三:设置输入捕获映射通道(通道1为例)
- 步骤四:设置输入捕获分频器(通道1为例)

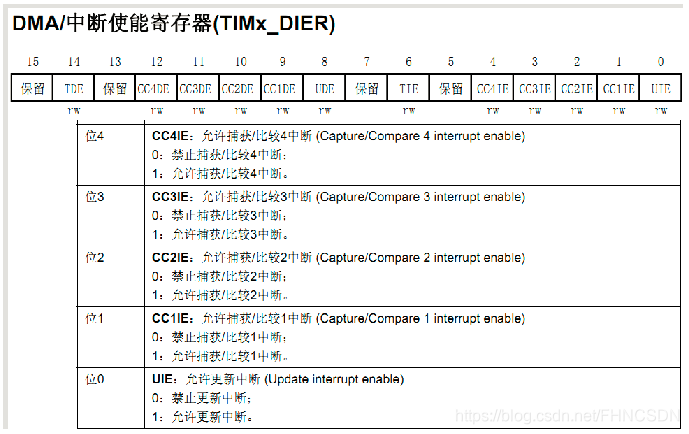

- 步骤五:捕获到有效信号可以开启中断

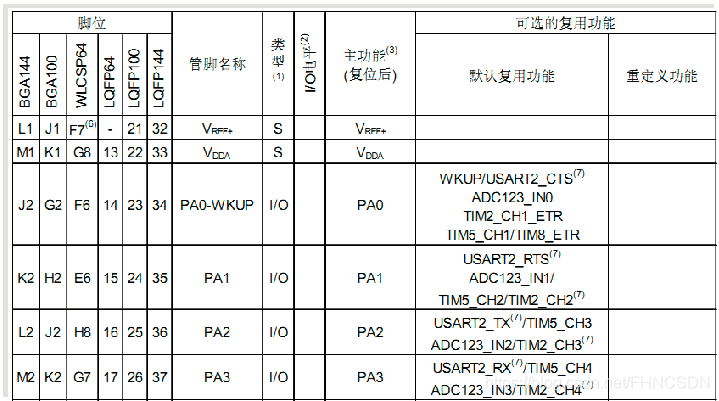

- 最后:看看定时器通道对应引脚TIM5为例
输入捕获通道初始化函数:
void TIM_ICInit(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct);ypedef struct
{uint16_t TIM_Channel; //捕获通道1-4 uint16_t TIM_ICPolarity; //捕获极性uint16_t TIM_ICSelection; //映射关系uint16_t TIM_ICPrescaler; //分频系数uint16_t TIM_ICFilter; //滤波器
} TIM_ICInitTypeDef;TIM5_ICInitStructure.TIM_Channel = TIM_Channel_1; //选择输入端 IC1
TIM5_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获
TIM5_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; //映射到 TI1 上
TIM5_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频
TIM5_ICInitStructure.TIM_ICFilter = 0x00; //IC1F=0000 配置输入滤波器 不滤波
TIM_ICInit(TIM5, &TIM5_ICInitStructure); //初始化 TIM5 输入捕获通道 1
通道极性设置独立函数:
void TIM_OCxPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
获取通道捕获值
uint32_t TIM_GetCapture1(TIM_TypeDef* TIMx);
输入捕获的一般配置步骤:
1、初始化定时器和通道对应IO的时钟
- 初始化IO口,模式为输入:
GPIO_Init();
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0 输入
- 初始化定时器ARR,PSC
TIM_TimeBaseInit();
2、初始化输入捕获通道
TIM_ICInit();
3、如果要开启捕获中断
TIM_ITConfig();NVIC_Init();
4、使能定时器:
TIM_Cmd();
5、编写中断服务函数:
TIMx_IRQHandler();
更新中断和捕获中断
u8 TIM5CH1_CAPTURE_STA=0; //输入捕获状态
u16 TIM5CH1_CAPTURE_VAL; //输入捕获值//定时器5中断服务程序
void TIM5_IRQHandler(void)
{ if((TIM5CH1_CAPTURE_STA&0X80)==0)//还未成功捕获 { if (TIM_GetITStatus(TIM5, TIM_IT_Update) != RESET){ if(TIM5CH1_CAPTURE_STA&0X40)//已经捕获到高电平了{if((TIM5CH1_CAPTURE_STA&0X3F)==0X3F)//高电平太长了{TIM5CH1_CAPTURE_STA|=0X80;//标记成功捕获了一次TIM5CH1_CAPTURE_VAL=0XFFFF;//计数器的最大值}else TIM5CH1_CAPTURE_STA++;//标记有几次更新事件} }if (TIM_GetITStatus(TIM5, TIM_IT_CC1) != RESET)//捕获1发生捕获事件{ if(TIM5CH1_CAPTURE_STA&0X40) //捕获到一个下降沿 { TIM5CH1_CAPTURE_STA|=0X80; TIM5CH1_CAPTURE_VAL=TIM_GetCapture1(TIM5);//标记成功捕获到一次高电平脉宽TIM_OC1PolarityConfig(TIM5,TIM_ICPolarity_Rising); //CC1P=0 设置为上升沿捕获}else //还未开始,第一次捕获上升沿{TIM5CH1_CAPTURE_STA=0; //清空TIM5CH1_CAPTURE_VAL=0;TIM_SetCounter(TIM5,0);TIM5CH1_CAPTURE_STA|=0X40; //标记捕获到了上升沿TIM_OC1PolarityConfig(TIM5,TIM_ICPolarity_Falling); //CC1P=1 设置为下降沿捕获} } }TIM_ClearITPendingBit(TIM5, TIM_IT_CC1|TIM_IT_Update); //清除中断标志位}
main.c部分代码:
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
#include "timer.h"extern u8 TIM5CH1_CAPTURE_STA; //输入捕获状态
extern u16 TIM5CH1_CAPTURE_VAL; //输入捕获值 int main(void){ u32 temp=0; delay_init(); //延时函数初始化 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级,2位响应优先级uart_init(115200); //串口初始化为115200LED_Init(); //LED端口初始化TIM3_PWM_Init(899,0); //不分频。PWM频率=72000/(899+1)=80KhzTIM5_Cap_Init(0XFFFF,72-1); //以1Mhz的频率计数 while(1){delay_ms(10);TIM_SetCompare2(TIM3,TIM_GetCapture2(TIM3)+1);if(TIM_GetCapture2(TIM3)==300)TIM_SetCompare2(TIM3,0); if(TIM5CH1_CAPTURE_STA&0X80)//成功捕获到了一次上升沿{temp=TIM5CH1_CAPTURE_STA&0X3F;temp*=65536;//溢出时间总和temp+=TIM5CH1_CAPTURE_VAL;//得到总的高电平时间printf("HIGH:%d us\r\n",temp);//打印总的高点平时间TIM5CH1_CAPTURE_STA=0;//开启下一次捕获}}}
看中断部分代码时建议从下向上看,从else向上看,最开始初始化设置的就是上升沿捕获,所以先执行最后一个else然后再进行下降沿的捕获进入if语句,从而完成了一次高电平脉宽的测量,若脉宽比较长在计时器溢出后还没有变为低电平,则在判断是否发生更新事件,若发生,则执行TIM5CH1_CAPTURE_STA++,记录溢出的次数,最大为2的6次方,若TIM5CH1_CAPTURE_STA&0x3f==0x3f,说明已达到TIM5CH1_CAPTURE_STA所能记录的最大溢出次数,所以就结束捕获,然后就会进入main函数进行计算高电平的脉宽。
(以上是个人理解,若有错误请指正)
