双绞线布线中最常见的故障原因包括安装错误、在劣质组件（电缆、连接器、跳线等）中发现的缺陷、已安装电缆的损坏以及测试仪设置不正确，但有时技术人员想知道链路故障的具体原因

那么基于性能参数测试失败的原因都有哪些呢？

当涉及到线图测试时，可以让您知道您具有连续性，并且四线对电缆的每根导线都正确连接到远端的相应引脚，有五种特定的测试执行–开路、短路、反向线对、交叉线对和分裂线对。这些每一个都有潜在的原因去考虑。

如果Wiremap测试结果为开路，则导线可能在连接点断开，连接到远端的错误插脚，或未正确冲孔与IDC塔架内接触。电缆也可能断裂或连接器损坏。短路也可能表示端接不当或连接器或电缆损坏，但也可能表示连接点针脚之间的导电材料卡住。

其他Wiremap测试更容易查明具体原因：在反向对、交叉对和分裂对结果中，原因几乎总是导线连接到远端的错误引脚。混合568A和568B布线或使用交叉电缆也可能导致交叉线对结果。

也有可能是长度故障超出了明显的范围

虽然有人可能认为超过长度限制显然意味着电缆太长，但这不是唯一的原因。另一个原因可能是NVP设置不正确。NVP代表为传播速度，它描述了信号在真空中沿电缆传播的速度相对于光速的速度，它允许测试仪计算电缆的长度。以百分比表示，使用电缆制造商提供的NVP规范设置。如果测试电缆的设置不正确，可能会超出长度限制。

当报告的长度小于已知长度时，可能表示电缆断裂。如果一对或多对电缆明显短于其他电缆，则可能是电缆损坏或连接不良。

也有可能是损失原因

对于返回损耗故障，有几个原因需要考虑，其中大部分可以归因于不良的安装操作。接插线可能处理不当，导致阻抗变化，电缆可能扭结，或线对松开。但是，可能是跳线或电缆阻抗错误（应为100欧姆）或不均匀。不良的连接器或不匹配的插头和插孔也可能导致回波损耗故障。不要排除测试问题–您需要确保选择了正确的自动测试，并且确保链接适配器正常。

插入损耗，即沿任何电缆长度发生的信号损耗。

由于插入损耗与链路长度直接相关，一个原因可能是长度过长（长度测试失败是一个很好的指标）。插入损耗故障也可能由非扭曲或劣质的插接线、高阻抗连接或测试应用中使用的电缆类别错误引起。再一次，您必须确保为被测电缆选择了正确的自动测试。

如果您的电缆链路未通过或几乎未通过近端串扰测试（即NEXT和PSNEXT），除了质量较差的组件外，您可能还面临安装问题。不适当的捆扎做法（如使用塑料电缆扎带）导致的过度压缩可能会导致近端串扰，连接点、分裂线对或耦合器使用不当也可能导致过多解捻。但是要小心，在测试中使用错误的链接适配器或在过度噪声源附近测试也可能是问题所在。

如果远端串扰（即ACR-F和PS ACR-F）失败，一般的经验法则是首先解决近端串扰问题-纠正这些问题几乎总是纠正远端串扰问题。当外串扰测试失败时（即ANEXT、PSANEXT、AACRF和PSAACRF），这也可能通过首先解决近端串扰问题来解决。但这也可能是由于电缆不平衡造成的，这意味着电缆的设计是这样的，即导线没有适当平衡，无法抵消注入的噪声。横向转换损耗（TCL）或横向转换传输损耗（TCTL）模式转换参数失败是平衡不良的一个指标，通常对应于外部串扰测试失败。

最后但并非最不重要的一点是，如果您的电缆直流电阻出现故障，则可能由于触点氧化或导线连接不良而导致电缆长度过长或连接不良。也有可能是您使用的电缆规格太小、几何结构变化的劣质电缆或您确实不应该使用的电缆类型，例如镀铜铝（CCA）、镀铜钢和其他非标准导体。其中一些电缆的电阻可能比相同直径的优质实心铜电缆大55%，这可能导致PoE应用中的电缆发热更大。

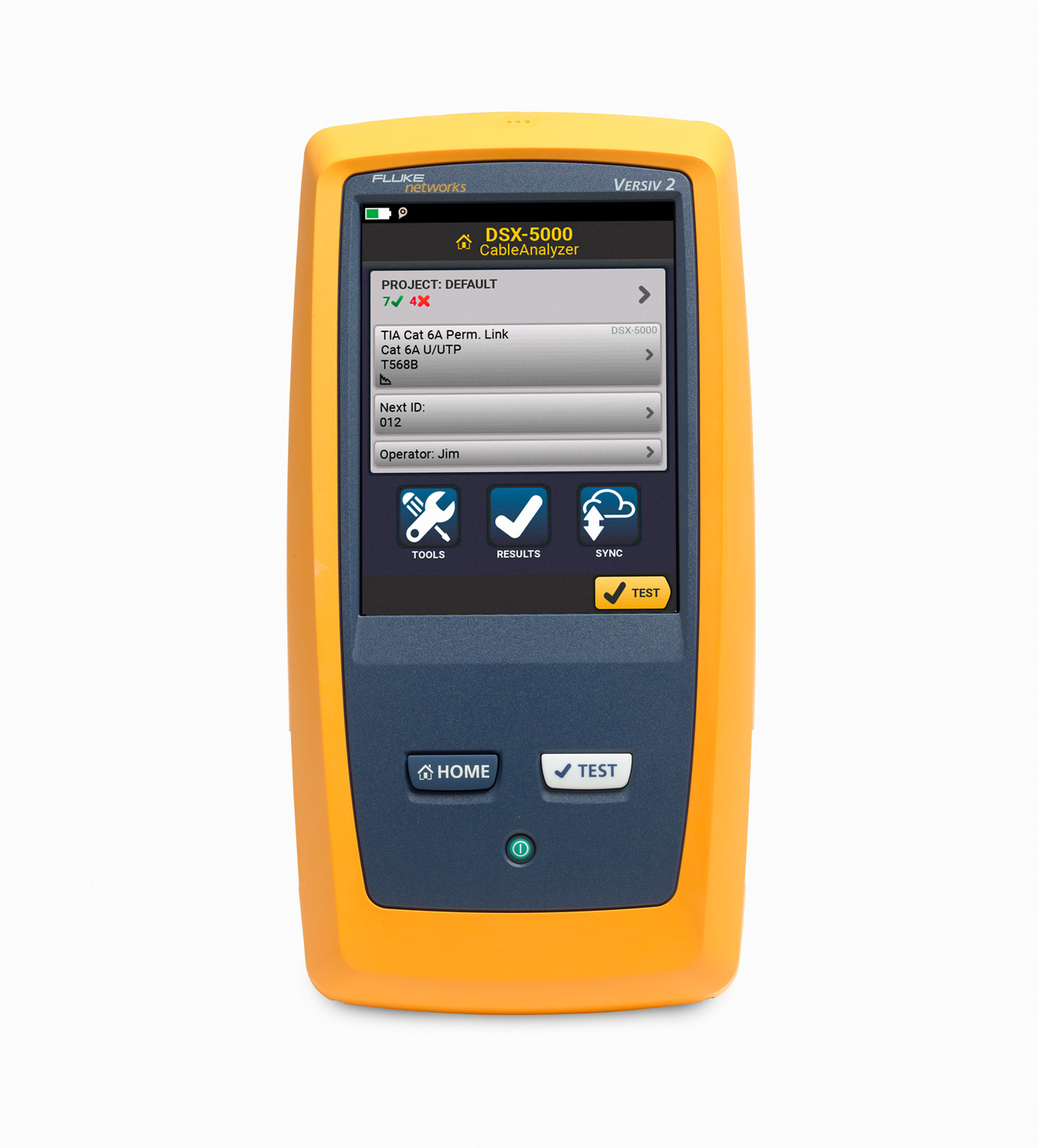

好消息是福禄克网络的DSX系列测试仪例如DSX2-5000 CH包括基于数十年福禄克网络故障排除经验和自动链接诊断，帮助您查明故障原因，通过尝试和错误技术节省时间。
