异步复位的串联T触发器

T触发器的特征方程
Qn+1 = T Qn ’ +T ’ Qn
= T⊕Qn
T触发器的特征表

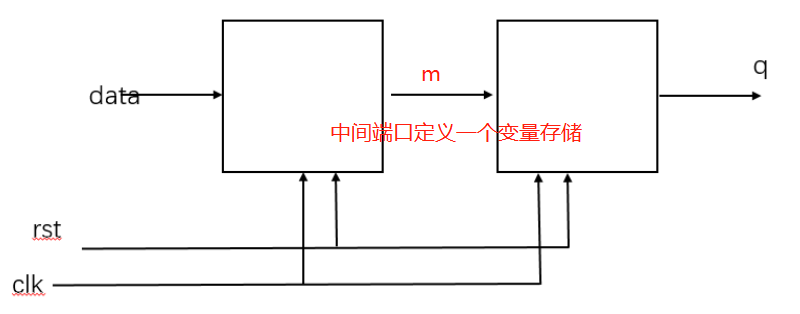

信号示意图

`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output reg q
);
//*************code***********//reg m;always@(posedge clk or negedge rst)beginif(!rst)m <= 0;else if(data)m <= ~m;elsem <= m;                endalways@(posedge clk or negedge rst)beginif(!rst)q <= 0;else if(m)q <= ~q;elseq <= q;end//*************code***********//
endmodule

知识点
异步复位：就是复位信号可以直接不受时钟信号影响，在任意时刻只要是低电平就能复位，即复位信号不需要和时钟同步。(复位的触发条件不仅与clk的上升沿有关，还与rst_n的下降沿有关，当clk上升沿采到rst_n为低时可复位，同时当遇到rst_n下降沿时也进行复位。)

always@(posedge clk or negedge rst)
beginif(!rst)...
end

同步复位：复位的有效条件与clk的上升沿有关，当clk的上升沿采到rst_n为低的时候可复位。
同步释放：让复位信号取消的时候，必须跟时钟信号同步，即刚好跟时钟同沿。

always@(posedge clk )
beginif(!rst)...
end
