Vivado抓取信号

前言1111

FPGA调试需要抓取特定信号，一个直观的思路是：保存抓取的信号，事后分析/ 或者导出实测数据，用作后续算法仿真验证。本文简要记录数据的导出及读取。

一、信号导出

（1）把想要观测的信号线加入在线逻辑分析仪中。
（2）上板测试，trigger到想要的实时数据，用一句TCL语句保存为ila格式的文件，那句话是write_hw_ila_data data1 [upload_hw_ila_data hw_ila_1] 。其中data1为用户自己取的文件名，要带上路径，hw_ila_1为要保存的那组实时信号的名字。还有两句是读出保存好的数据的，read_hw_ila_data data1.ila，display_hw_ila_data。
（3）把保存好的.ila格式的文件导入matlab中，用unzip语句解压，会出现一个csv格式的文件，这个文件可以用excel打开，并能直观地看到所有sample。
（4）在excel中用自带的函数功能对数据进行处理，处理后可以再导入matlab中进行高级处理。

二、信号读取

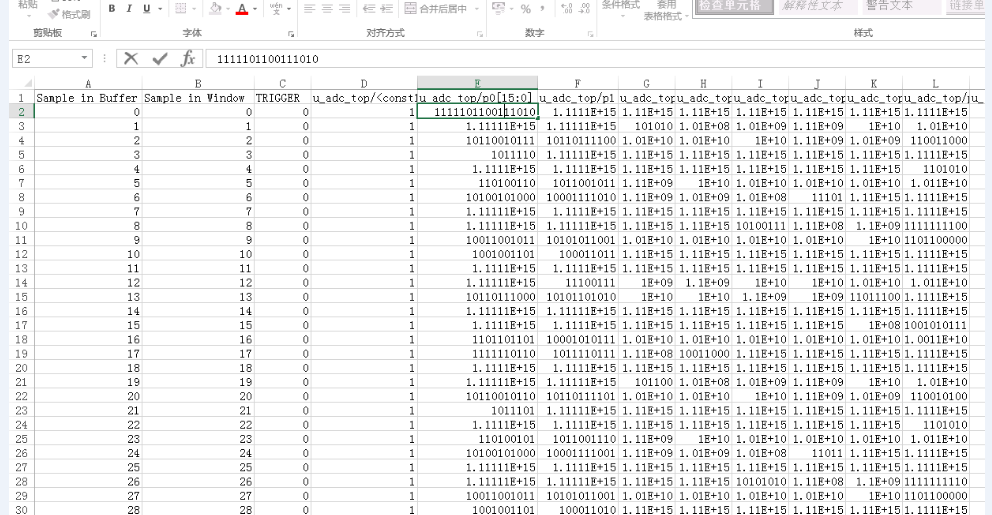

解压的数据如图所示：

鉴于此，只能先借用MATLAB强大的数据分析能力，先把数据解析出来。以waveform.csv文件为例进行解析，waveform.csv中的有效数据为第4列到第11列，有效数据是从左到右、从上至下排列的正弦波采样数据，16位有符号数（补码），采样点排列顺序为：
E2->F2->G2....L2->E3->F3->G3….
解析源码如下：

clc;
clear;
close all;
fclose('all');
%% 设置CSV文件读取范围
srow = 1;       %起始行(行标从0开始);
scol = 4;       %起始列(列标从0开始);
erow = 2048;    %结束行(一般为采样深度);
ecol = 11;      %结束列;
%% 获取csv文件
[filename, pathname] = uigetfile('E:\pl_b3\trunk\tmp\mat\*.csv','读取数据');
csv_file  = [pathname filename];
%% 读取csv文件
csv_data = csvread(csv_file,srow,scol,[srow,scol,erow,ecol]);
%% 矩阵重排为一列
csv_data_resp = reshape(csv_data',[],1);
%% 矩阵转换为二进制文本
csv_data_str = num2str(csv_data_resp);
%% 矩阵转换为有16位有符号数
csv_data_sign = typecast(uint16(bin2dec(csv_data_str)), 'int16');
%% 有符号数写入文本文档
fid_w = fopen([pathname 'csv_convt.txt'],'w');
fprintf(fid_w,'%d\n',csv_data_sign);
fclose(fid_w);
