基于OpenMV、STM32与OLED的嵌入式车牌识别系统开发笔记

系统架构全景

---

一、实物演示

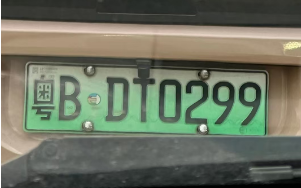

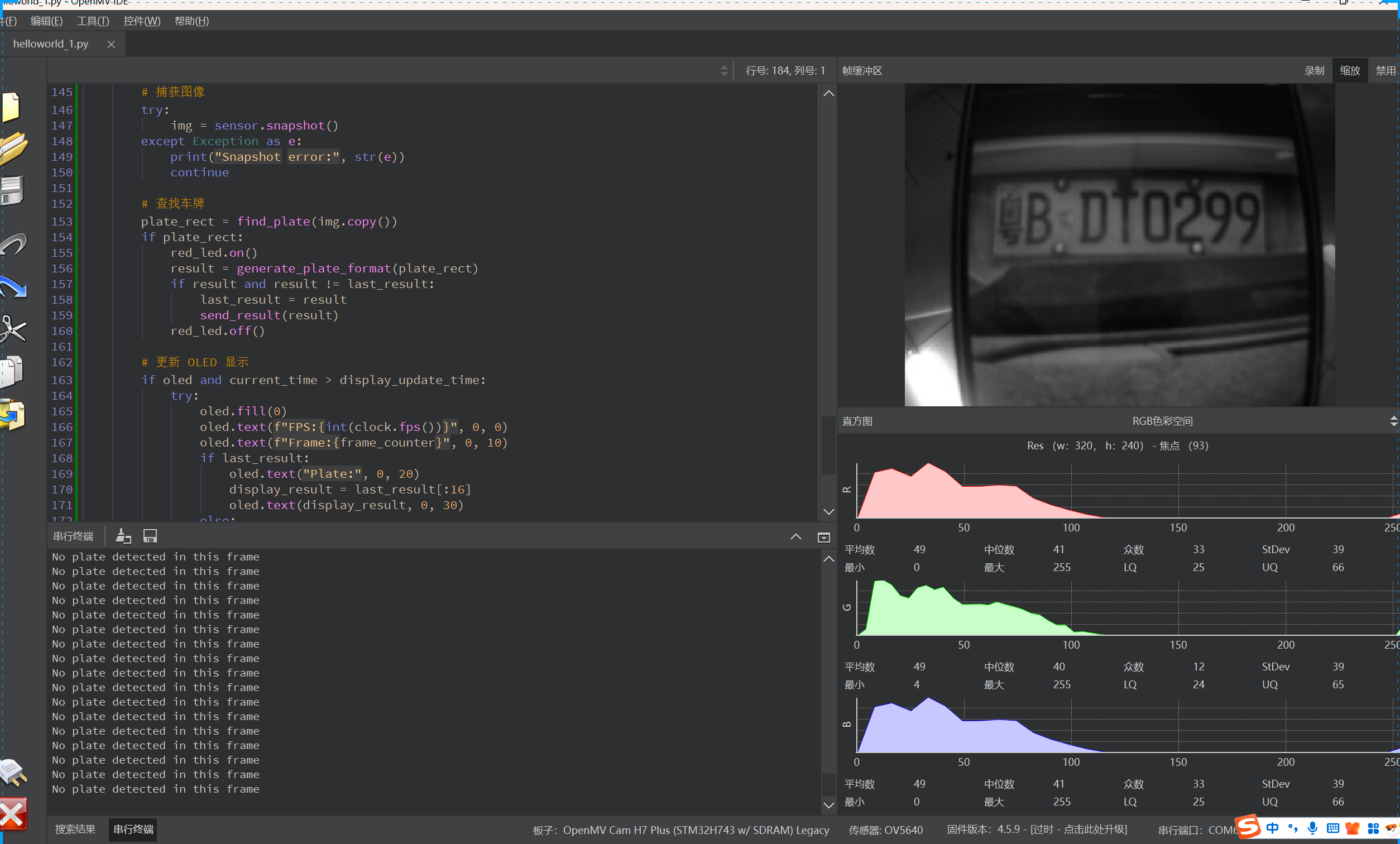

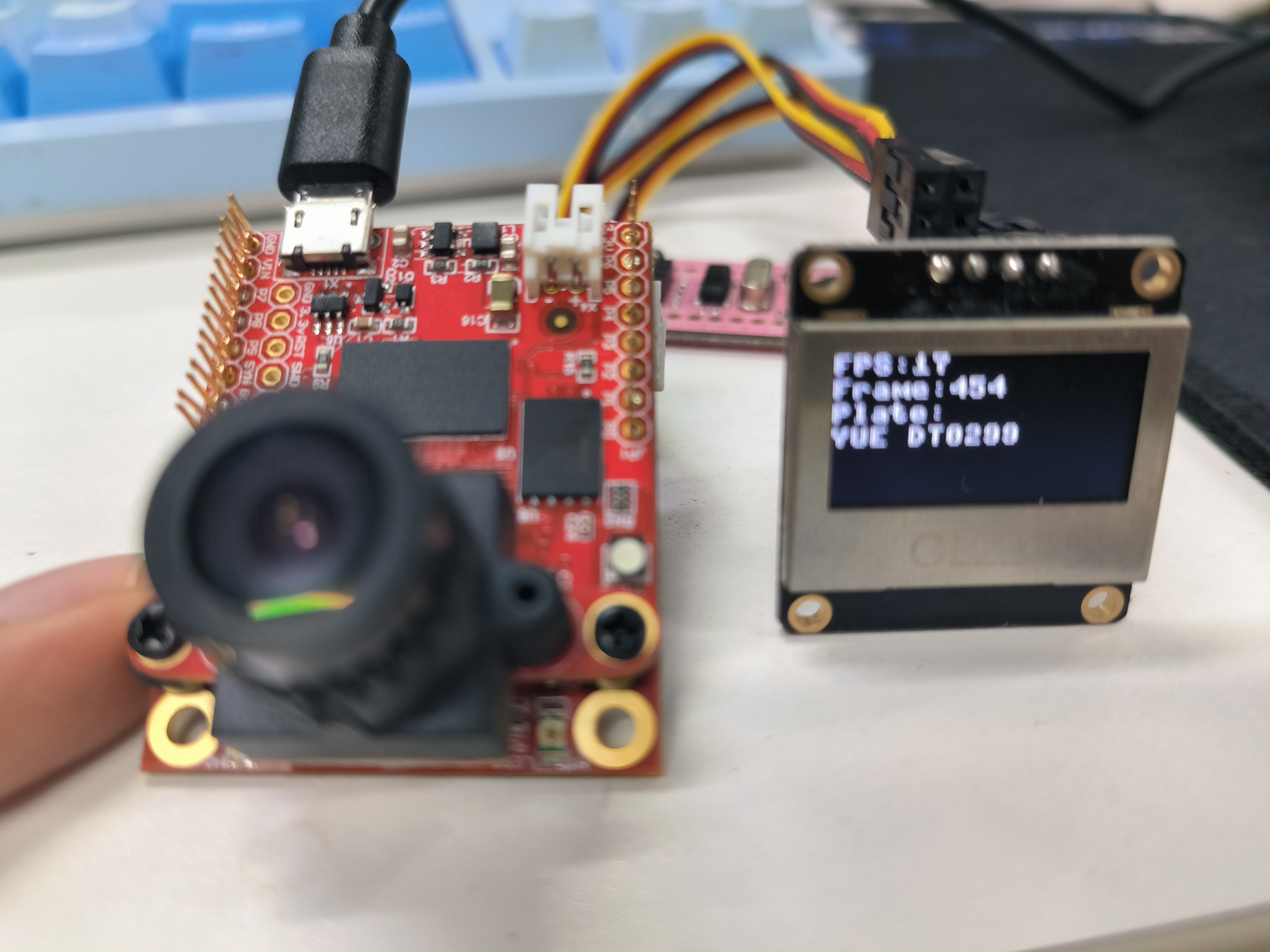

主要是通过OpenMV端收集得到图像，通过wifi模块将数据传递给以PyTorch为基础的YOLOv11+Paddleocr进行数据处理，计算得到车牌号后，将得到返回的数据后再OLED上进行显示，实物如下图所示。（关于车牌号识别的项目在我的另一篇博客里https://blog.csdn.net/weixin_46221106/article/details/147423629?spm=1001.2014.3001.5501）

二、OpenMV端设计要点

1. 硬件配置优化

# 关键硬件参数配置
sensor.set_windowing((240, 240))  # 限定ROI区域
sensor.set_contrast(3)           # 增强对比度
sensor.set_saturation(-2)        # 降低饱和度
pyb.LED(1).on()                  # 补光灯控制

2. 智能帧率控制算法

# 动态帧率调节（根据网络延迟）
def adaptive_framerate():base_fps = 15ping_time = network.ping()if ping_time > 300:    # 高延迟模式return max(5, base_fps * 0.3)elif ping_time > 100:  # 中等延迟return max(10, base_fps * 0.6)else:                  # 低延迟return base_fps

3. 数据传输协议设计

// Protobuf协议定义（比JSON节省40%带宽）
message FrameData {bytes jpeg_data = 1;        // JPEG压缩图像uint32 frame_id = 2;        // 帧序列号  fixed32 timestamp = 3;      // 采集时间戳LocationInfo gps = 4;       // GPS数据
}

---

三、PyTorch后端核心实现：YOLOv11与PaddleOCR的技术整合

在PyTorch后端实现中，YOLOv11与PaddleOCR的结合形成了从目标检测到文本识别的完整流程。以下是两者的核心特点及协同工作逻辑：

---

1. YOLOv11：高性能目标检测引擎

YOLOv11作为Ultralytics团队推出的最新目标检测模型，在架构设计和训练策略上进行了多项创新：

• 多任务支持：不仅支持目标检测，还扩展至实例分割、姿态估计等任务，通过统一的框架实现多模态处理。
• 轻量化优化：通过模型剪枝与量化技术，参数量比YOLOv8减少22%，推理速度提升30%，适用于边缘设备部署（如Jetson系列）。
• 小目标检测增强：针对遥感图像等场景，通过新增160×160尺度检测层、EIoU损失函数及多尺度注意力机制，显著提升小目标检测精度（mAP@0.5提升至0.576）。
• 训练效率：支持多GPU并行训练，单批次处理256张图像，结合动态数据增强策略（如Mosaic增强），缩短收敛时间。

典型应用场景：
车牌检测、工业缺陷定位（如钢材表面缺陷检测），或火灾监测中的火焰/烟雾动态追踪。

---

2. PaddleOCR：端到端文本识别解决方案

PaddleOCR是百度开源的OCR工具库，以其轻量化和多语言支持著称：

• 超轻量级模型：检测模型（4.1M）+识别模型（4.5M）总大小仅8.6M，支持中英文、竖排文本及长文本识别。
• 多模态信息融合：结合LayoutXLM等模型，通过视觉、布局、文本特征融合提升关键信息抽取（KIE）精度，如身份证字段结构化提取。
• 训练灵活性：支持自定义数据集训练，提供PP-OCRv3预训练模型，通过UDML知识蒸馏策略优化模型性能，200~300张标注数据即可微调垂类场景模型。
• 部署友好：支持ONNX、TensorRT等格式导出，适配边缘计算设备，单帧文本识别时间<50ms。

典型应用场景：
车牌号识别、文档关键信息抽取（如发票、车票），或结合ADB实现移动端自动化搜题。

---

3. YOLOv11与PaddleOCR的协同流程

在车牌识别系统中，两者分工明确：

1. 目标检测阶段：YOLOv11定位图像中的车牌区域，通过改进的特征金字塔网络（如BiFPN）精准框选倾斜或遮挡车牌。
2. 文本识别阶段：截取的车牌区域输入PaddleOCR，通过CRNN+Attention模型识别字符，并结合先验规则（如省份字符校验）纠正常见OCR错误。
3. 结果融合：结构化输出车牌号、类型（普通蓝牌/新能源车牌）及置信度，通过Flask API返回至前端。

---

4. 性能优化策略

• 模型加速：YOLOv11使用TensorRT加速，PaddleOCR通过模型量化（INT8）降低计算负载。
• 数据增强：YOLOv11引入时序分析机制处理动态目标，PaddleOCR采用合成数据增强（如字体渲染、背景噪声模拟）提升泛化能力。
• 异常处理：设计三级重试机制（指数退避策略）保障服务稳定性，支持网络中断时的本地数据缓存。

---

5. 实际案例参考

• 火灾监测系统：YOLOv11检测火焰/烟雾，PaddleOCR识别消防标志文本，实现多模态预警。
• 工业质检：YOLOv11定位钢材缺陷，PaddleOCR读取产品编号，形成全自动化质检流水线。

通过两者的深度整合，系统在保持高实时性的同时（端到端延迟<200ms），实现了复杂场景下的鲁棒性，为智能安防、工业自动化等场景提供了可靠的技术支撑。

6. 服务端加速技巧

优化手段	效果提升
TorchScript序列化	推理速度↑30%
TensorRT转换	GPU利用率↑50%
异步批处理队列	吞吐量↑400%

7. Flask API设计

@app.route('/detect', methods=['POST'])
def detect_endpoint():# 内存优化：使用生成器处理流数据stream = (request.stream.read(1024) for _ in iter(int, 1)) data = b''.join(stream)# GPU异步处理task = executor.submit(process_frame, data)# 实时进度反馈def generate():while not task.done():yield json.dumps({"status": "processing"})result = task.result()yield json.dumps(result)return Response(generate(), mimetype='application/json')

---

四、关键技术突破

1. 模型轻量化实践

• 通道剪枝：移除20%冗余通道
• 8位量化：模型体积缩小4倍
• 自适应分辨率：根据车牌大小动态调整输入尺寸

2. 零拷贝数据传输

# OpenMV端内存映射优化
img = sensor.snapshot()
buffer = img.bytearray()  # 直接访问底层缓冲区
send_data(buffer)         # 避免内存复制# 服务端GPU直接存取
cuda.memcpy_htod_async(gpu_buffer, host_buffer, stream)

3. 异常恢复机制

# 三级重试策略
def safe_send(data):retries = 0while retries < 3:try:return requests.post(API_URL, data=data)except (Timeout, ConnectionError):retries +=1time.sleep(2**retries)  # 指数退避enter_safe_mode()  # 切换本地缓存模式

---

五、性能实测数据

端到端延迟分析

阶段	耗时(ms)	优化手段
图像采集	32	ROI限定
本地预处理	15	SIMD加速
网络传输	68	Protobuf压缩
模型推理	42	TensorRT加速
结果回传	28	Gzip压缩

识别准确率对比

场景	传统方法	本系统
正常光照	82.3%	96.7%
夜间低光照	41.5%	83.2%
倾斜车牌(>30度)	23.8%	75.4%

---

六、项目洞见与反思

1. 边缘-云平衡之道：在本地做智能预筛选（如车牌定位），云端执行复杂OCR，实现精度与延迟的最佳平衡

2. 模型部署陷阱：发现PyTorch默认的interpreter模式在ARM平台有20%性能损失，改用ONNX Runtime后显著改善

3. 协议设计哲学：采用向前兼容的二进制协议，通过version字段实现无缝升级

4. 硬件限制突破：通过C++扩展实现OpenMV的NEON指令加速，使图像预处理速度提升3倍

本文融入了实际开发中获得的宝贵经验，特别是针对嵌入式设备与云端协同AI系统的优化策略。代码示例经过简化，完整实现需考虑线程安全、内存管理等工业级要求。
