一、STM32 定时器概述
1. 定时器的概述定时器的基本功能,但是 STM32 的定时器除了具有定时功能之外,也具有定时器中断功能,还具有输入捕获(检测外部信号)以及输出比较功能(输出不同的脉冲),可以利用 STM32定时器输出某种频率的脉冲信号来控制产品(控制灯的亮度、控制直流电机的转速、控制舵机的角度.......)
2. 定时器的种类STM32 由于资源丰富,所以提供了多种定时器,一共提供 14 个定时器(不包含系统定时器、不包含看门狗定时器),分为高级定时器(TIM1 和 TIM8)、通用定时器(TIM2~TIM5 +TIM9~TIM14,一共 10 个)、基本定时器(TIM6 和 TIM7)。

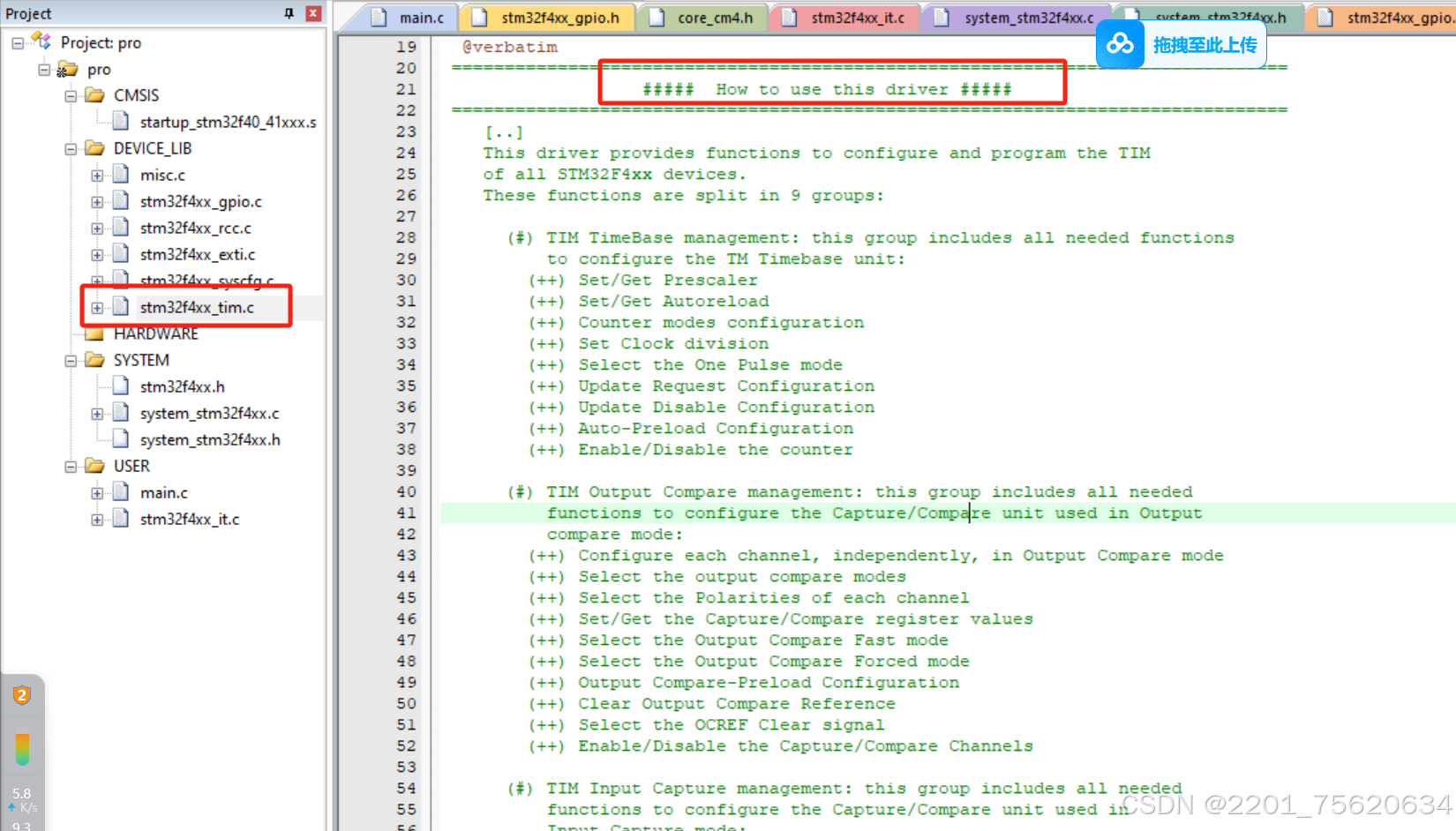

3. 定时器的使用
基本定时器STM32 提供 TIM6 和 TIM7 作为基本定时器,属于 STM32 内部资源,都是 16bit 定时器,并没有和 GPIO 引脚连接,TIM6 和 TIM7 都挂载在 APB1 总线下,而 APB1 定时器时钟频率为84MHZ。
时基单元包括:
1计数器寄存器 CNT 记录当前计数的次数
2预分频器寄存器 PSC 设置计数一次的周期
3自动重装载寄存器 ARR 设置定时的次数(定时时间)
TIM6 的时钟频率为 84MHZ,如果想要降低频率,公式:1MHZ = 84MHZ /(83+1),频率就降为 1MHZ,也就意味着 TIM_CNT 寄存器累计计数 1 次的时间是 1us,如果打算利用TIM6 定时 1ms,也就是说 TIM_ARR 寄存器的值应该设置为 1000-1,只要 TIM_CNT == TIM_ARR,
就说明时间到了,如果时间到了则 TIM_CNT 清 0,然后重新开始计数
对时钟进行分频的目的就是为了延长定时时间
1设置定时器的分频系数 TIM_Prescaler 范围 0x0000 and 0xFFFF
设置分频n,分频系数n-1
2设置定时器的计数模式TIM_CounterMode 基本定时器只能选择向上计数
3设置定时器的计数周期 TIM_Period 指的是重载寄存器中的值 0x0000 and 0xFFFF
4设置定时器的时钟分频因子 TIM_ClockDivision 在输入捕获的采样使用 不需要设置
5设置定时器的重复计数器 TIM_RepetitionCounter 只有高级定时器需要设置
设置中断源函数:
void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState)
函数参数参数一:TIMx 打算产生中断的定时器号 如 TIM6
参数二:TIM_IT 指定定时器的中断源 一般为 TIM_IT_Update 表示更新时中断
参数三:NewState 打开或关闭中断源 ENABLE or DISABLE
初始化定时器:
可以调用 TIM_TimeBaseInit 函数实现函数原型
voidTIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef*TIM_TimeBaseInitStruct)函数参数参数一:TIMx 打算配置参数的定时器号 如 TIM6
参数二:TIM_TimeBaseInitStruct 指的是配置的参数信息 记得取地址 &
#include "stm32f4xx.h"
__IO uint32_t TimingDelay;
//LED初始化
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //输出模式
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //输出速率
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; //无上下拉
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //引脚编号
GPIO_Init(GPIOF, &GPIO_InitStructure);
GPIO_SetBits(GPIOF,GPIO_Pin_9); //默认不亮
}
//TIM6定时器的初始化
void TIM6_Init(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure ;
NVIC_InitTypeDef NVIC_InitStructure ;
//1.打开时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE);
//2.配置定时时间,定时200ms,APB1定时时钟84MHZ 1us数84次 200ms: 84*1000*200(次)
// 定时200ms,经过8400分频,8400us数84次,即100us数1次,1ms=1000us,10次即可,200ms 2000次
TIM_TimeBaseStructure.TIM_Prescaler = 8400-1;//预分频
TIM_TimeBaseStructure.TIM_Period = 2000-1;//计数周期
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//计数模式,向上计数
TIM_TimeBaseInit ( TIM6 , &TIM_TimeBaseStructure);
//3.配置NVIC (中断通道+优先级)
NVIC_InitStructure.NVIC_IRQChannel = TIM6_DAC_IRQn;//中断通道去f4xx.h里面找
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;//抢占优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;//响应优先级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中断通道
NVIC_Init(&NVIC_InitStructure);
//4.选择TIM6的中断源
TIM_ITConfig(TIM6,TIM_IT_Update, ENABLE);//更新事件
//5.使能定时器
TIM_Cmd(TIM6,ENABLE);
}
void Delay_ms(__IO uint32_t nTime)
{
TimingDelay=nTime;
while(TimingDelay);
}
int main()
{
//1.硬件初始化
LED_Init();
TIM6_Init();
//2.进入死循环
while(1)
{
}
}
void TIM6_DAC_IRQHandler(void)
{
//检测中断是否发生
if (TIM_GetITStatus(TIM6, TIM_IT_CC1) != RESET)
{
TIM_ClearITPendingBit(TIM3, TIM_IT_CC1);//清空中断标志
//异常处理
GPIO_ToggleBits(GPIOF,GPIO_Pin_9);//翻转
}
}

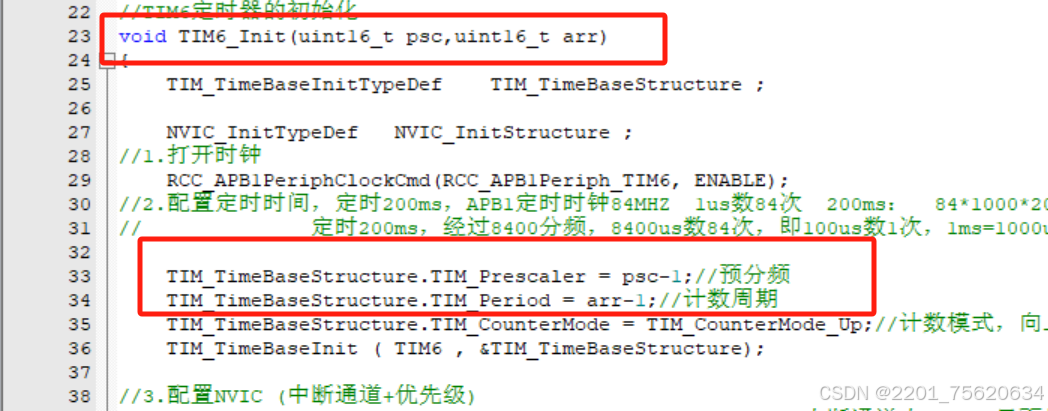

优化:
通用定时器
STM32 一共提供 10 个通用定时器(TIM2~TIM5、TIM9~TIM14),TIM2 和 TIM5 是 32bit 定时器,其他的定时器都是 16bit 定时器。
TIM2~TIM5 的计数方式有多种可以选择,分别为递增计数、递减计数、递增/递减计数。
递增计数:计数器从 0 计数到自动重载值(TIMx_ARR 寄存器的内容),然后重新从 0 开始计数并生成计数器上溢事件。
递减计数:计数器从自动重载值(TIMx_ARR 寄存器的内容)开始递减计数到 0,然后重新从自动重载值开始计数并生成计数器下溢事件。
中心对齐:计数器从 0 开始计数到自动重载值(TIMx_ARR 寄存器的内容)— 1,生成计数器上溢事件;然后从自动重载值开始向下计数到 1 并生成计数器下溢事件。之后从 0 开始重新计数。
