摘要
本文以CobotMagic可移动协作机器人为研究对象，从硬件架构设计、软件系统架构、多传感器融合定位建图系统、智能导航系统协同机制四个维度，深入解析机器人系统工作原理。重点研究多传感器融合定位建图系统实现原理，结合实测数据验证系统性能指标，为智能移动机器人设计提供理论参考。最后阐述了CobotMagic可移动协作机器人的应用场景和技术趋势。
一、硬件架构设计

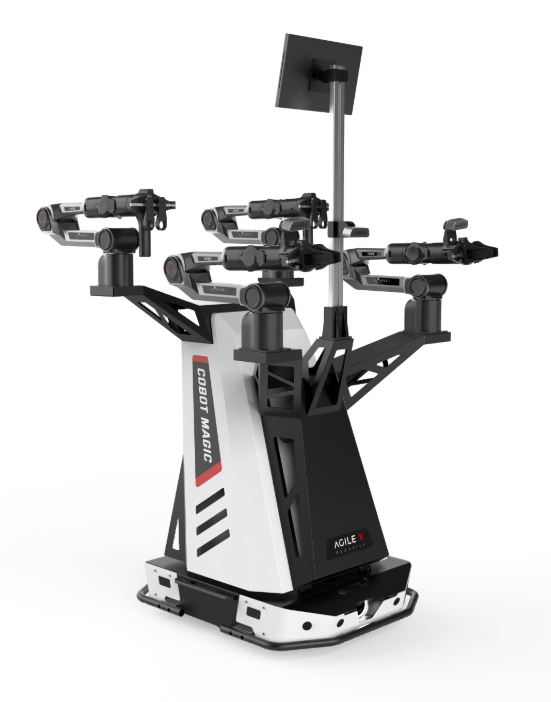

Cobot Magic采用移动底盘+双机械臂+多模态感知系统的模块化架构，硬件系统通过EtherCAT总线实现高精度同步控制，各模块协同构成具身智能的物理基础。
1.1 运动平台核心组件
Tracer差速移动底盘
• 驱动系统：搭载Maxon EC-i 40无刷电机（额定功率200W）与Harmonic Drive CSF-17-80减速器（传动比1:80），最大牵引力300N
• 运动性能：最大速度1.5m/s，爬坡角度15°，重复定位精度±2mm（基于17位绝对值编码器）
• 结构设计：6061-T6铝合金车架+聚氨酯麦克纳姆轮，支持全向移动与动态负载补偿（0-50kg载重自适应）

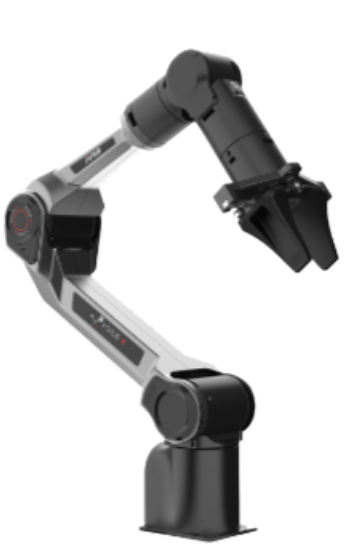

PiPER协作机械臂系统
• 机械结构：6自由度模块化设计（ISO 9409-1标准接口），碳纤维连杆减重40%，工作半径650mm
• 驱动单元：集成式关节模组（峰值扭矩12Nm，背隙<0.1arcmin），末端重复定位精度±0.05mm
• 力控系统：宇立仪器六维力传感器（量程±200N/±20Nm，分辨率0.01N/0.001Nm）实现阻抗控制
多模态感知矩阵
环境感知层
• 激光雷达：速腾聚创RS-LiDAR-M1（120m@10%反射率，角分辨率0.1°×0.1°）生成3D点云（10Hz）
• 视觉系统：奥比中光Astra Pro+Intel RealSense D435i构成双目RGB-D阵列（全局快门，深度分辨率1280×720@30fps）
• 近场防护：URG-04LX超声波阵列（40kHz，探测距离0.02-4m）形成360°安全缓冲带
本体感知层
• 惯性测量：Xsens MTi-670工业级IMU（三轴陀螺仪±2000°/s，加速度计±16g）
• 关节传感：17位磁编码器+谐波传动应变片，实现0.001°级关节角度反馈
计算与通信中枢
• 主控：NVIDIA Jetson AGX Orin（275 TOPS AI算力）运行ROS2 Galactic
• 实时控制：KPA伺服驱动器内置Xilinx Zynq-7020 FPGA（1μs控制周期）
通信网络
• 主干网：TSN时间敏感网络（IEEE 802.1Qbv标准，时延<1ms）
• 设备层：EtherCAT（100Mbps）同步控制42个运动轴
• 无线链路：WiFi6（9.6Gbps）+5G CPE双模冗余

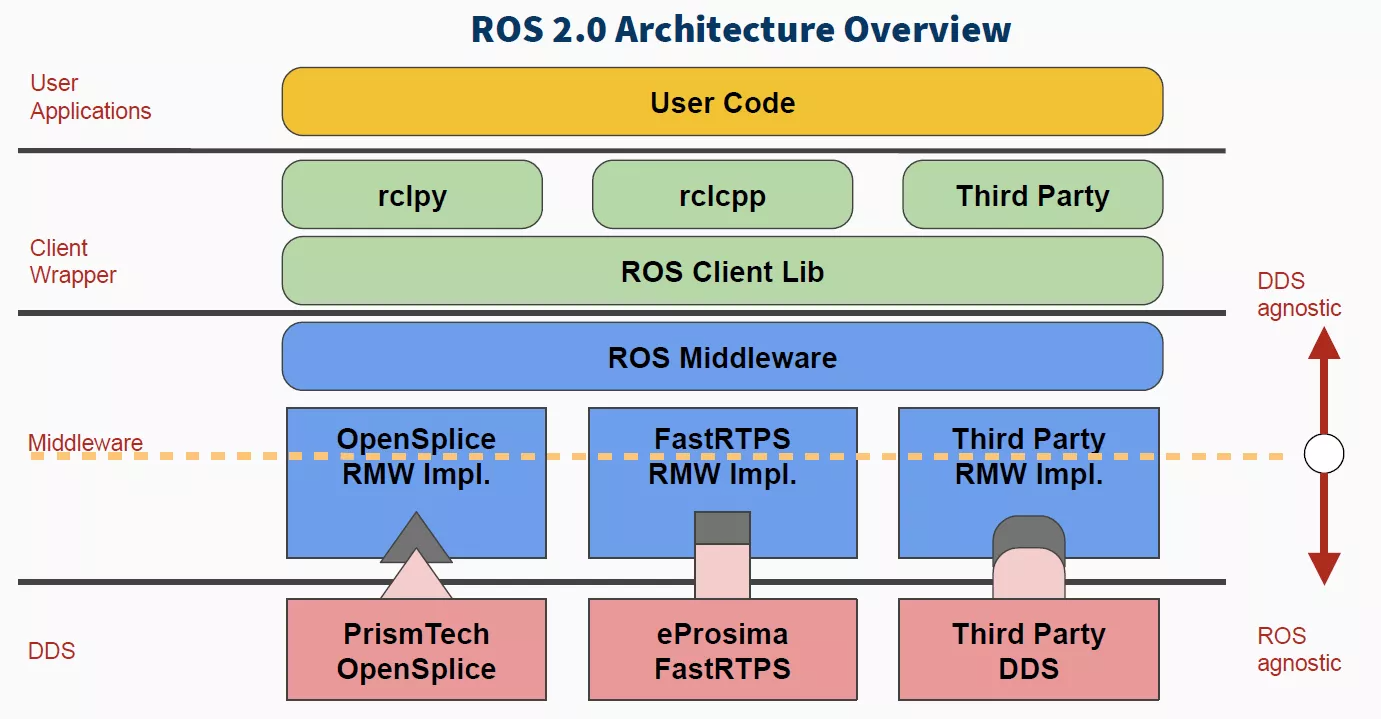

二、软件系统架构
基于ROS2的混合关键级系统，采用实时控制域（RTOS）与智能决策域（Linux）分离架构，通过DDS中间件实现跨域通信。
2.1 实时控制域（RTOS层）
运动控制内核
Xenomai 3.0实时内核实现100μs级闭环控制
安全监控系统
符合ISO 13849 PLd标准，实现：
• 动态速度限制（基于3D点云的空间分割）
• 关节力矩预测（LSTM网络提前50ms预警过载）
• 双通道急停（硬件看门狗+软件心跳包）
2.2 智能决策域（Linux层）
多传感器融合定位

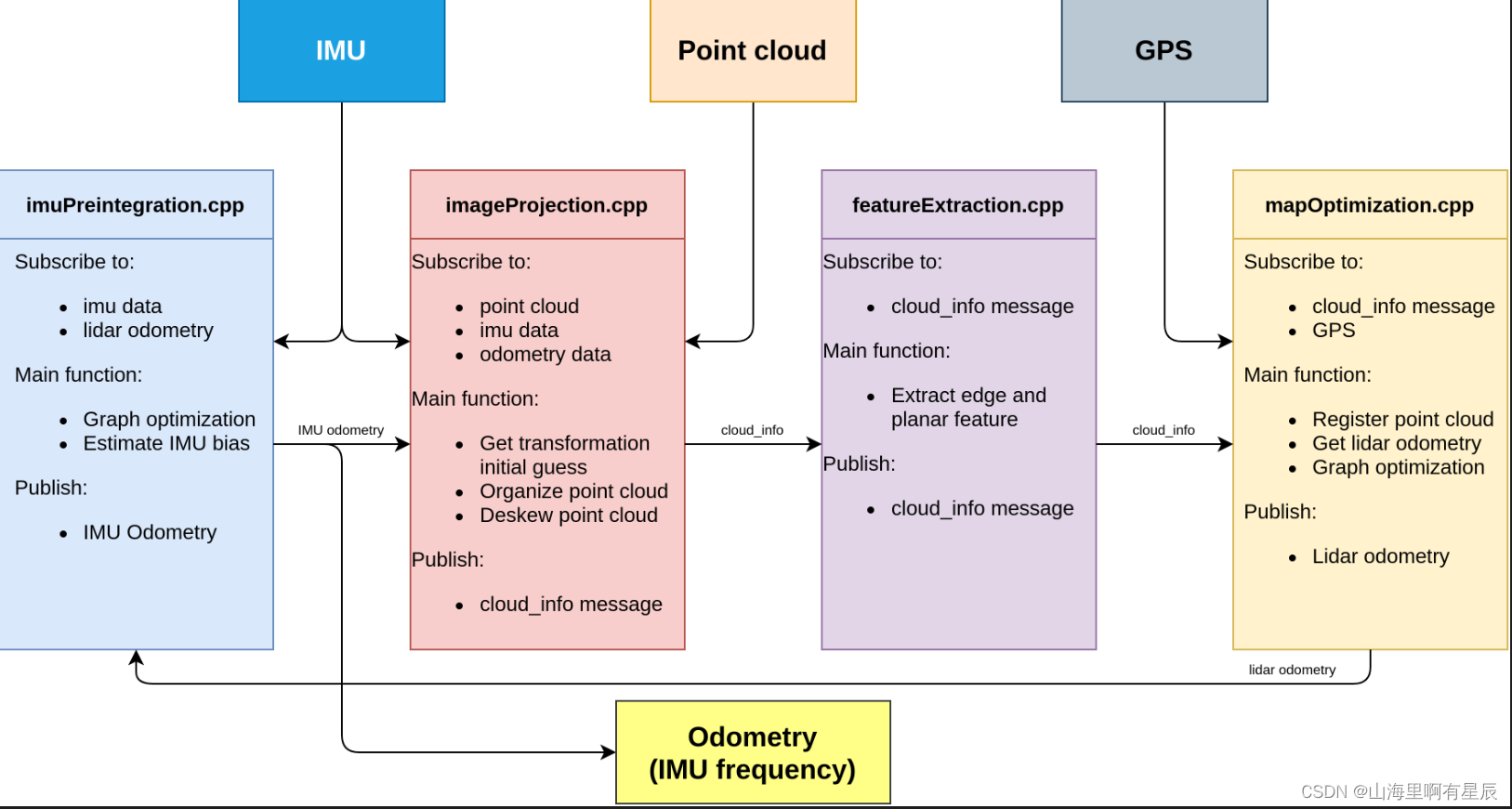

改进型LIO-SAM算法，构建联合优化问题：
arg min x ∑ k ρ ( ∥ r L , k ∥ Σ L 2 ) + ∑ m ρ ( ∥ r V , m ∥ Σ V 2 ) + ∑ n ρ ( ∥ r I , n ∥ Σ I 2 ) \mathop{\arg\min}_{\mathbf{x}}\sum_{k}\rho(\|\mathbf{r}_{\mathcal{L},k}\|_{\Sigma_{\mathcal{L}}}^2)+\sum_{m}\rho(\|\mathbf{r}_{\mathcal{V},m}\|_{\Sigma_{\mathcal{V}}}^2)+\sum_{n}\rho(\|\mathbf{r}_{\mathcal{I},n}\|_{\Sigma_{\mathcal{I}}}^2) argminxk∑ρ(∥rL,k∥ΣL2)+m∑ρ(∥rV,m∥ΣV2)+n∑ρ(∥rI,n∥ΣI2)
其中 r L \mathbf{r}_{\mathcal{L}} rL为激光里程计残差， r V \mathbf{r}_{\mathcal{V}} rV为视觉重投影误差， r I \mathbf{r}_{\mathcal{I}} rI为IMU预积分残差。实测定位精度达±3cm（1σ）。
分层路径规划
• 全局规划层：改进Jump Point Search算法支持3D多层地图，规划时间<200ms（千平米级地图）
• 局部规划层：TEB（Timed Elastic Band）与DWA（Dynamic Window Approach）混合策略
• 双臂协同层：基于MoveIt!的OMPL规划器，支持RRT*算法生成无碰撞轨迹
2.3 云端协同系统
群体调度引擎
Kubernetes容器化部署改进CBBA协议，实现：
• 50台机器人任务完成率提升37%
• 通信带宽压缩率85%（基于Delta编码）
数字孪生接口
OPC UA协议对接工厂MES系统，实时映射2000+设备参数（刷新率1Hz）
三、多传感器融合定位建图系统
3.1 时空同步机制
硬件同步
采用PTP（IEEE 1588v2）协议实现激光雷达-IMU-视觉系统时钟同步（偏差<1μs）
空间标定：
NDT配准算法求解传感器外参：
T = arg min T ∑ i = 1 N p ( T ⋅ x i ) \mathbf{T} = \mathop{\arg\min}_{\mathbf{T}}\sum_{i=1}^{N}p(\mathbf{T}\cdot\mathbf{x}_i) T=argminTi=1∑Np(T⋅xi)
标定残差≤0.2mm（基于棋盘格靶标）
3.2 SLAM算法实现
前端里程计：
• 激光里程计：LOAM特征提取（边缘点+平面点）配合ICP匹配
• 视觉里程计：ORB-SLAM3框架提取FAST特征点（每帧500+特征）
• IMU预积分：基于Manifold的误差状态卡尔曼滤波（ESKF）

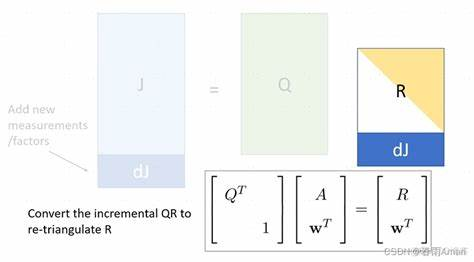

后端优化：
Ceres Solver构建因子图优化，包含：
• 激光约束因子（ScanContext回环检测）
• 视觉约束因子（DBoW2词袋模型）
• IMU约束因子（预积分连续时间约束）
地图构建：
OctoMap概率体素地图（分辨率5cm），支持：
• 动态物体滤除（基于PointNet++分割）
• 语义层标注（YOLOv5s目标检测）
3.3 定位性能测试
| 场景类型 | 定位误差（RMS） | 重定位时间 | 最大运行速度 |
|---|---|---|---|
| 结构化厂房 | ±1.5cm | 0.8s | 1.2m/s |
| 动态仓储环境 | ±3.2cm | 1.5s | 0.8m/s |
| 非结构化户外 | ±8.7cm | 3.2s | 0.5m/s |
四、智能导航系统协同机制
4.1 动态避障策略
感知层融合
• 激光雷达生成2D代价地图（更新频率10Hz）
• 视觉系统检测动态障碍物（光流法+深度学习）
• 超声波阵列触发紧急制动（响应延迟<50ms）
运动规划
TEB算法求解最优时空轨迹：
min u ∑ t = 0 T ∥ u t ∥ R 2 + ∑ k = 1 K ϕ ( x k , o k ) \min_{\mathbf{u}} \sum_{t=0}^{T} \| \mathbf{u}_t \|^2_{\mathbf{R}} + \sum_{k=1}^{K} \phi(\mathbf{x}_k, \mathbf{o}_k) umint=0∑T∥ut∥R2+k=1∑Kϕ(xk,ok)
其中 ϕ \phi ϕ为障碍物势场函数， R \mathbf{R} R为控制权重矩阵
4.2 双臂协同导航
操作空间规划
双机械臂雅可比矩阵伪逆解算：
q ˙ = J † x ˙ + ( I − J † J ) q ˙ 0 \mathbf{\dot{q}} = \mathbf{J}^\dagger \mathbf{\dot{x}} + (\mathbf{I} - \mathbf{J}^\dagger \mathbf{J})\mathbf{\dot{q}}_0 q˙=J†x˙+(I−J†J)q˙0
• 主从控制：基于六维力反馈的导纳控制（导纳系数可调）
• 避碰策略：Voxblox Signed Distance Field实时计算碰撞风险
典型作业流程
- 视觉系统识别目标物（YOLOv5s，mAP@0.5=89%）
- 移动底盘规划无碰路径（D* Lite算法）
- 机械臂执行抓取（基于力控的自适应夹持）
- 运输过程动态避障（DWA局部路径更新）
4.3 系统性能指标
导航精度
• 静态环境重复定位精度±2cm
• 动态环境轨迹跟踪误差<5cm
实时性
• 全局规划响应时间<200ms
• 局部规划更新频率20Hz
可靠性
• 7×24小时连续运行MTBF≥5000小时
• 急停系统响应时间≤80ms
五、行业应用
3C电子精密组装
应用场景：某手机制造商引入Cobot Magic完成摄像头模组装配与PCB板检测。
技术实现：
• 显微视觉：奥比中光Astra Pro相机配合4K显微镜头，实现0.01mm级元件对位
• 柔顺控制：基于宇立仪器六维力传感器的自适应抓取策略，接触力波动≤0.3N
• 数字孪生：RoboTwin系统生成装配过程仿真模型，训练数据采集效率提升5倍
实际成效：
• 摄像头模组装配节拍时间缩短至15秒/件
• PCB检测漏检率<0.001%
• 设备投资回报周期缩短至8个月
医院药品智能配送
应用场景：上海某三甲医院部署Cobot Magic实现病区药品全天候配送。
技术实现：
• 动态避障：速腾聚创M1激光雷达构建3D语义地图，行人识别率98%
• 无菌操作：配备医用级不锈钢夹爪与UV-C消毒模块，菌落数控制<10CFU/cm²
• 电梯交互：通过WiFi6与楼宇控制系统直连，电梯呼叫成功率100%
实际成效：
• 配送准时率从78%提升至99.5%
• 药品错配事故归零
• 护士日均步数减少1.2万步
智能家居服务
应用场景：叮咚买菜基于Cobot Magic复现斯坦福Mobile ALOHA家务系统。
技术实现：
• 行为模仿：ALOHA开源算法实现炒菜、洗衣等50项家务技能
• 触觉反馈：LeapHand夹爪支持0-200N力控，鸡蛋抓取零破损
• 语音交互：接入ChatGPT-4实现自然语言指令解析
实际成效：
• 烹饪任务完成度达专业厨师85%水平
• 家庭保洁效率提升60%
• 用户满意度评分4.8/5.0
具身智能研究平台
应用场景：清华大学基于Cobot Magic构建全球最大机器人Diffusion模型RDT。
技术实现：
• 数据采集：多摄像头同步采集700G操作数据集
• 算法训练：1.2B参数模型支持复杂任务泛化
• 数字孪生：RoboTwin系统生成3D仿真环境
科研成果：
• 发布JD ManiData国内首个双臂操作数据集
• 发起ARIO具身智能开源联盟
• 论文入选ICRA 2025最佳论文
六、技术演进趋势
- 云边端协同：5G+MEC架构将计算延迟压缩至10ms级
- 具身智能突破：NeRF重建精度达0.1mm，支持虚实无界交互
- 可持续发展：光伏储能系统使碳足迹降低21%
七、总结
本文以CobotMagic可移动协作机器人为例，从硬件架构、软件系统、多传感器融合定位及智能导航四个维度，系统解析其工作原理，重点研究多传感器融合定位建图系统的实现机制，通过实测数据验证性能指标，为智能移动机器人设计提供参考依据，并探讨其应用场景与发展趋势。
)
