nuscenes数据集分析

标注与总体介绍

在这里插入图片描述

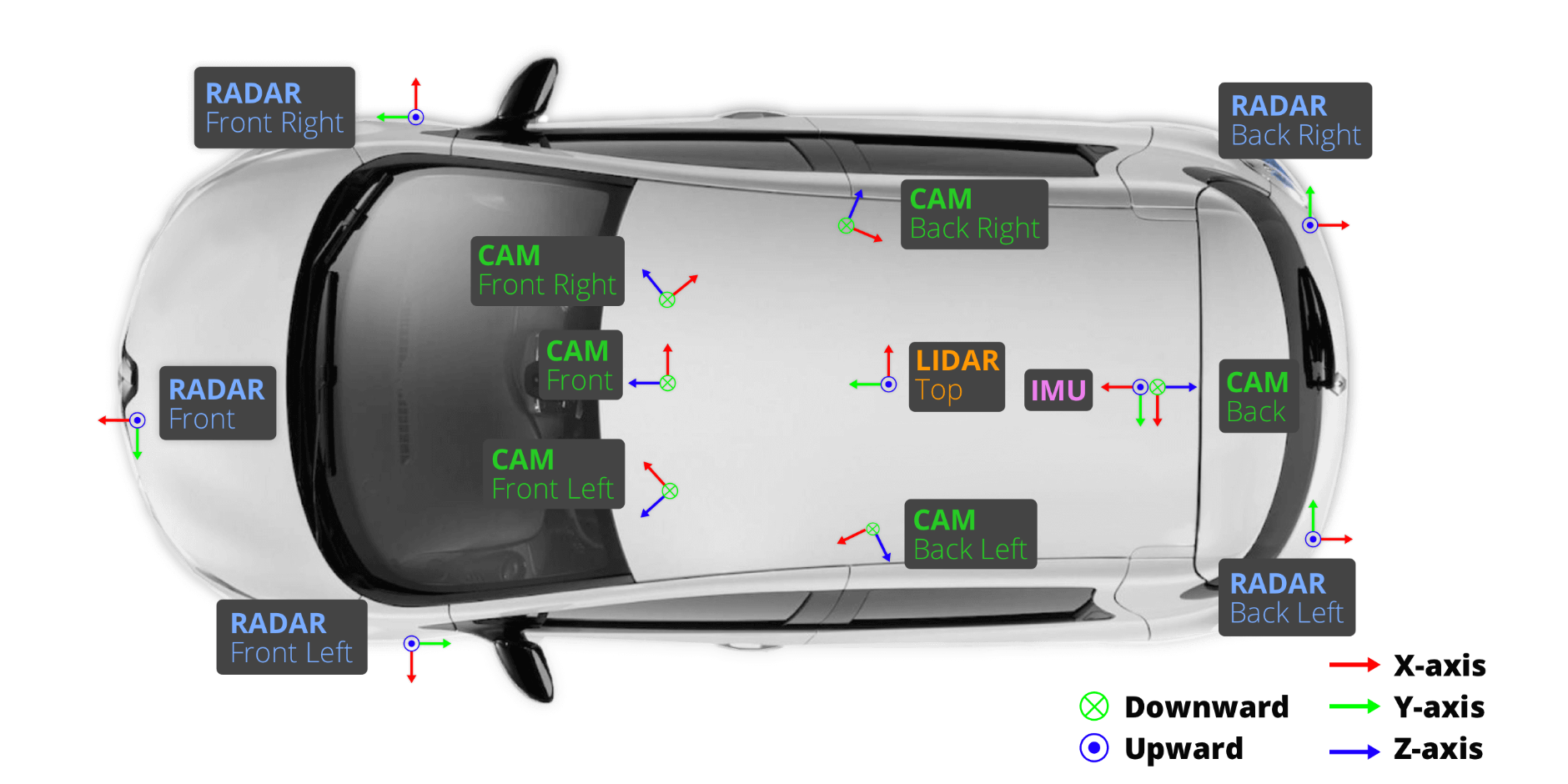

nuscenes包含有相机、激光雷达、毫米波雷达、IMU与GPS等设备提供的数据。它的数据采集了1000个场景，每个场景大约有20s，针对目标检测任务，对23类物体进行标注，且以2Hz的频率提供精确的三维目标框标注。此外，还有物体级别的属性如可见度、姿态、活动状态等。
具体来说，对于标注数据，标注的要求有以下几点：

一个物体不超过一个框，确保所有点在框中且在图像视角看着正常。
如果对于一个物体能够判断出他的位置形状等，且至少有一个点云，就标注它。
框要紧凑，如果目标物体有外延如胳膊腿等要包含进来，但像车的侧边镜或超过一定高度的外延不需要考虑。如果目标携带其他物体，需要包含进来，若多个目标携带一个东西，则这个东西只能包含在一个框中。
如果由于定位误差导致一个静止的物体移动，同样要标注框。对于点云稀疏的物体，用图像辅助框进行调整。

标注的物体类别有23类，

此外他们还有属性Visibility，它代表该物体在全景视角下的可见程度。
对于有四个轮子以上的汽车有属性Vehicle Activity，它有三种选择，Parked代表静止的，Stopped代表静止的，但是司机在上面，Moving代表在移动。
对于自行车、摩托车与个人便携移动工具，有属性Has Ride，它有Yes与No代表是否有人在上面。
对于场景中的人有属性Human Activity，可以有Sitting or Lying Down，Standing与Moving三种。

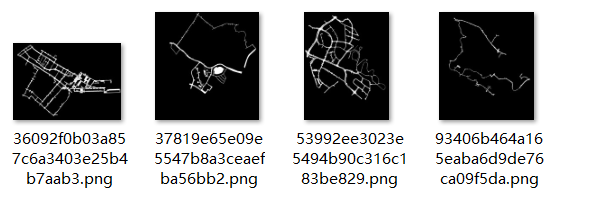

在元数据中，maps文件夹就是我们采集场景的4张地图。
在这里插入图片描述

数据格式介绍

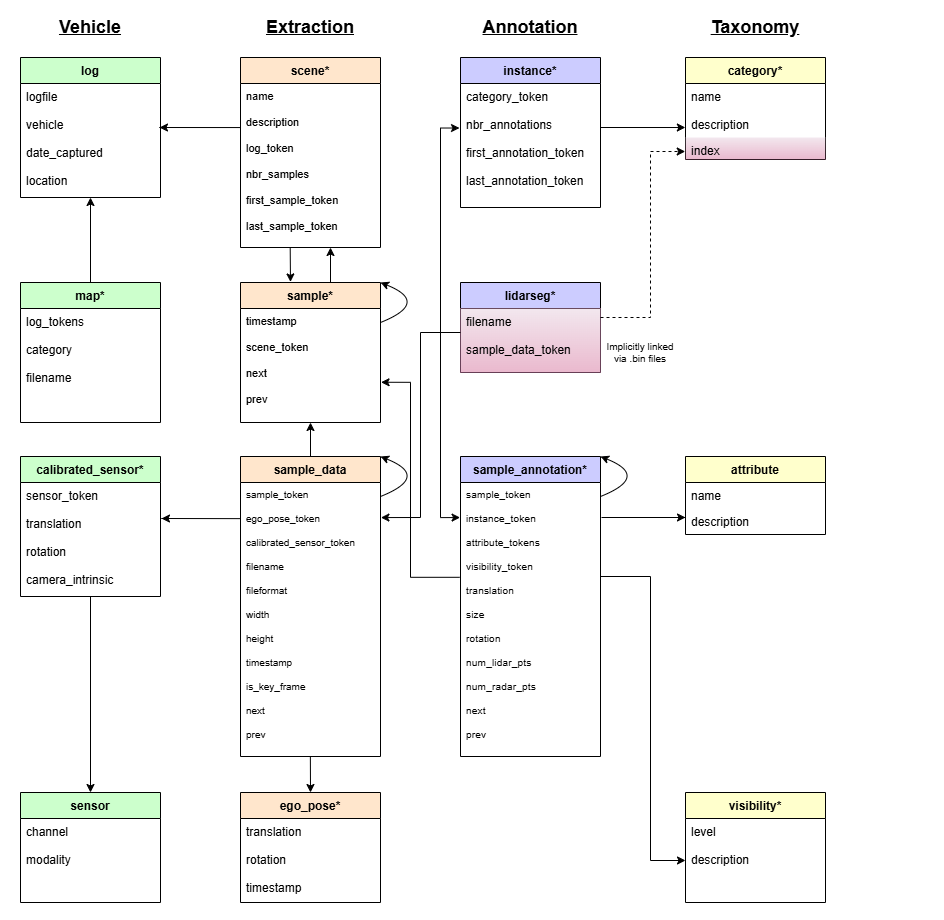

所有的标注数据与元数据都以关系数据库的形式组织起来，接下来将分别介绍。
在这里插入图片描述
下面三个记录了我们需要标注的属性

对于visibility.json，记录了四种不同程度的可见程度。
对于attribute.json，记录了动态物体的运动状态，也就是上一节说到的Vehicle Activity等等，通过token进行标识。
对于category，记录的就是类别信息，一共有23类。

下面四个则是我们汽车的一些记录信息，如传感器参数，地图等。

对于log，记录的是数据采集的日志信息，它包含以下的信息，vehicle代表车名，date_captured代表数据采集日期，location代表采集地点，logfile代表数据日志文件名，可能多个场景对应同个日志。
对于map,它描述了每段数据采集的语义地图，包含有category表示语义先验图，filename代表地图文件路径，log_tokens为一个列表，包含所有在该地图下进行数据采集的log_token。
对于sensor,它记录了我们的传感器，即6个相机，lidar与radar等，包含有channel表示它具体的通道，如CAM_FRONT,CAM_BACK_LEFT等等，modality标识它的传感器类别。
对于calibrated_sensor，他记录了对传感器标定的参数信息，其中的sensor_token定义传感器对象，translation与rotation则是外参，camera_intrinsic则是相机内参矩阵。

下面四个是关于具体采集数据时的一些信息记录。

对于ego_pose,他记录了具体时间戳下的车辆相对于世界坐标系的外参，即translation与rotation，还有timestamp记录时间戳。
对于scene,他是从log中提取的连续的20s长的连续帧，可能多个scene取自一个log。包含的信息有，log_token告诉我们来自哪个log，nbr_samples告诉我们samples的数量，first_sample_token代表该场景下第一个sample的token，last_sample_token代表该场景下最后一个sample，name即场景的名字，description是场景详细描述。
对于sample，它代表关键采样帧，频率为2HZ，包含以下信息，timestamp代表时间戳信息，prev与next代表前一个与下一个sample的token，scene_token对应的是该sample属于的场景token。
对于sample_data,代表传感器采集的原始数据。sample_token为所属的sample的token，要选择时间上最接近的；ego_pose_token代表汽车位姿信息；calibrated_sensor_token代表传感器内外参信息；filename代表文件的相对路径；fileformat为数据文件的格式；width与height代表如果是图片，它的宽高；timestamp为时间戳；is_key_frame代表sample_data是否是关键帧。next与prev代表在该场景下该传感器顺着时间向前向后的一个Sample data。

下面是标注信息的介绍

对于instance,代表的就是单个物体实例。category_token指向类别，nbr_annotations为该实例被标注的数量。first_annotation_token与last_annotation_token指向sample_annotation,代表第一次与最后一次被标注的token，指向sample_annotation。
对于sample_annotation，它是坐标框信息，定义了在sample中看到的物体的位置，所有位置信息都是全局坐标系下的，sample_token代表对应的sample，instance_token代表对应的实例，attribute_tokens与attribute_tokens即属性，translation代表框的中心位置，size代表框的大小，rotation代表框的朝向，num_lidar_pts代表此边界框内的激光雷达点数，next与prev指向自身，代表同一物体之前之后的下一个标注token。

nuscenes数据集的使用

在这里以mini数据集为例

#导入nuscenes开发包，并把数据集加载进来，得到对象nusc。
from nuscenes.nuscenes import NuScenes
nusc = NuScenes(version='v1.0-mini', dataroot='/data/sets/nuscenes', verbose=True)

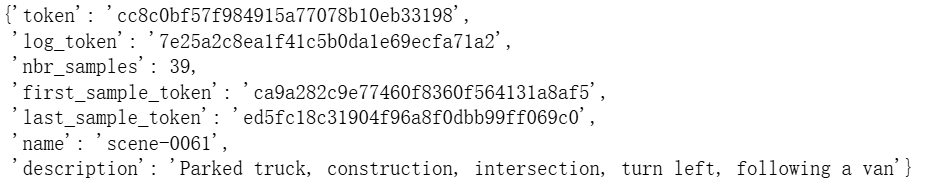

#可以使用nusc访问我们的场景，具体展示如下
my_scene = nusc.scene[0]
print(my_scene)

在这里插入图片描述

#接下来获得该场景下的第一个sample
first_sample_token = my_scene['first_sample_token']
my_sample = nusc.get('sample', first_sample_token)
print(my_sample)

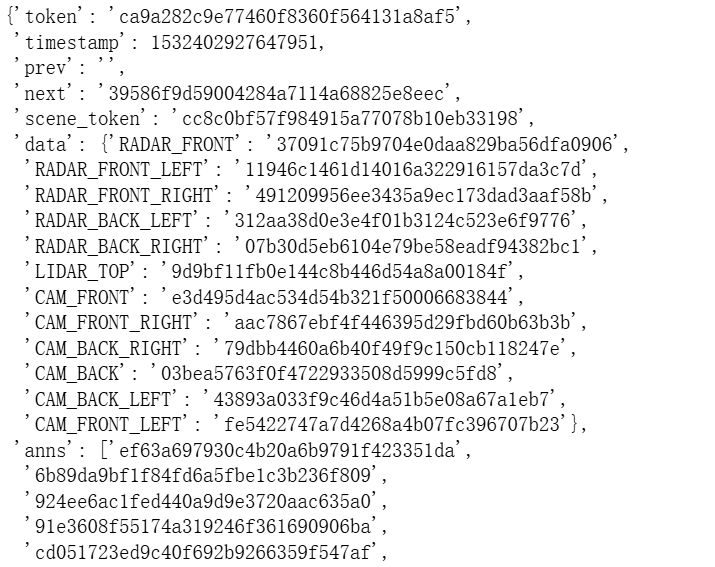

#展示如下所示，它提功了该sample对应的数据sample_data以及所需要的标注信息sample_annotation。

在这里插入图片描述

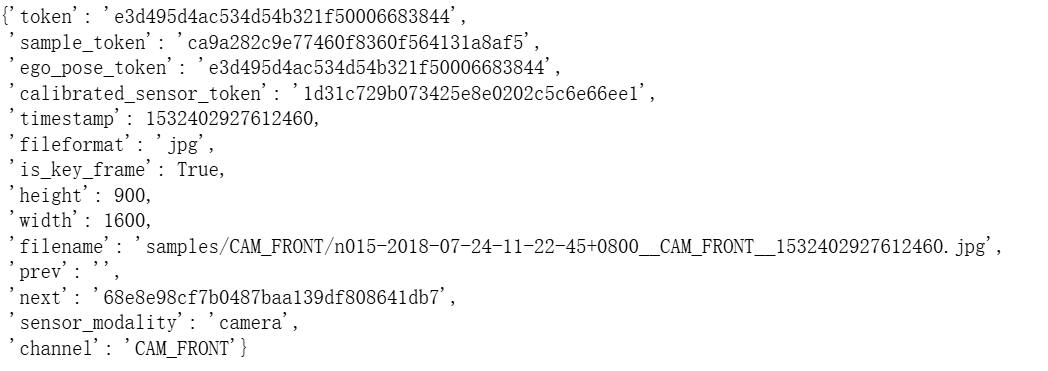

#接下来看data数据是什么样子的
sensor = 'CAM_FRONT'
cam_front_data = nusc.get('sample_data', my_sample['data'][sensor])
print(cam_front_data)

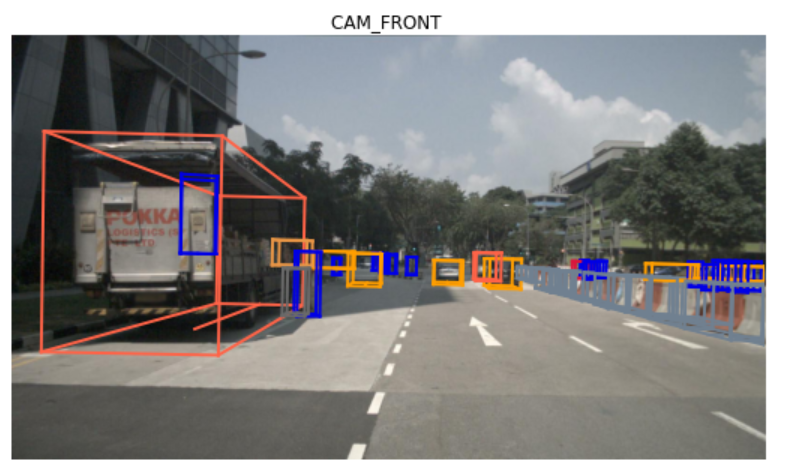

#此外，还可以对此进行渲染，如图所示
nusc.render_sample_data(cam_front_data['token'])

在这里插入图片描述

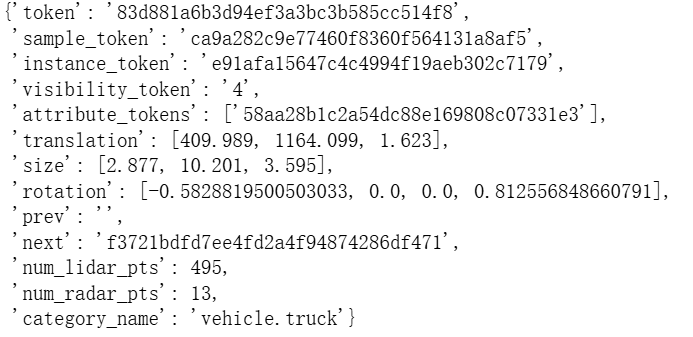

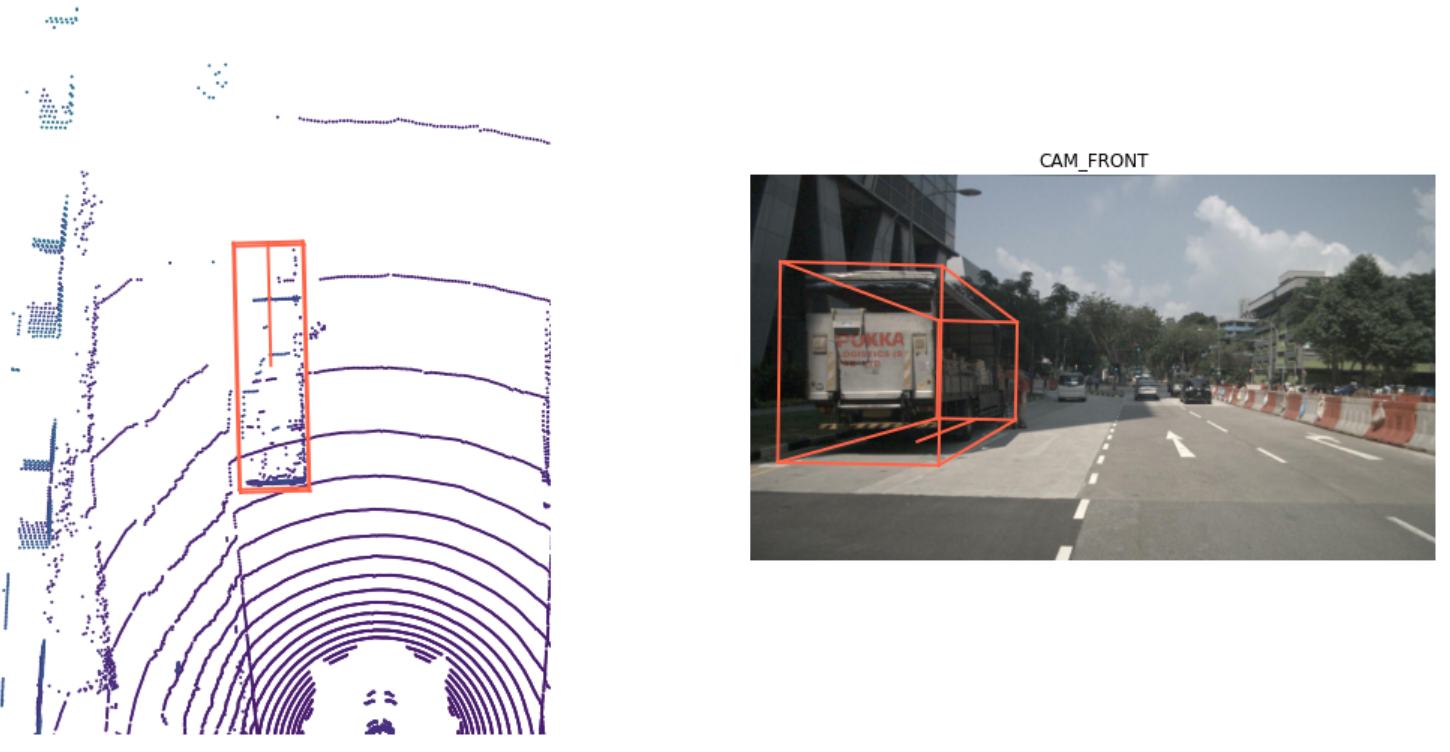

#这个则是获取标注信息，同样可以可视化。
my_annotation_token = my_sample['anns'][18]
my_annotation_metadata =  nusc.get('sample_annotation', my_annotation_token)
nusc.render_annotation(my_annotation_token)
