DreamDiffusion代码学习及复现

论文解读在这里

File path | Description
```/pretrains
┣ 📂 models
┃   ┗ 📜 config.yaml
┃   ┗ 📜 v1-5-pruned.ckpt┣ 📂 generation
┃   ┗ 📜 checkpoint_best.pth ┣ 📂 eeg_pretain
┃   ┗ 📜 checkpoint.pth  (pre-trained EEG encoder)/datasets
┣ 📂 imageNet_images (subset of Imagenet)┗  📜 block_splits_by_image_all.pth
┗  📜 block_splits_by_image_single.pth
┗  📜 eeg_5_95_std.pth  /code
┣ 📂 sc_mbm
┃   ┗ 📜 mae_for_eeg.py
┃   ┗ 📜 trainer.py
┃   ┗ 📜 utils.py┣ 📂 dc_ldm
┃   ┗ 📜 ldm_for_eeg.py
┃   ┗ 📜 utils.py
┃   ┣ 📂 models
┃   ┃   ┗ (adopted from LDM)
┃   ┣ 📂 modules
┃   ┃   ┗ (adopted from LDM)┗  📜 stageA1_eeg_pretrain.py   (main script for EEG pre-training)
┗  📜 eeg_ldm.py    (main script for fine-tuning stable diffusion)
┗  📜 gen_eval_eeg.py               (main script for generating images)┗  📜 dataset.py                (functions for loading datasets)
┗  📜 eval_metrics.py           (functions for evaluation metrics)
┗  📜 config.py                 (configurations for the main scripts)```

dataset.py

gen_eval_eeg.py

stageA1_eeg_pretrain.py

eeg_ldm.py

gen_eval_eeg.py

dataset.py

一、基础工具函数模块

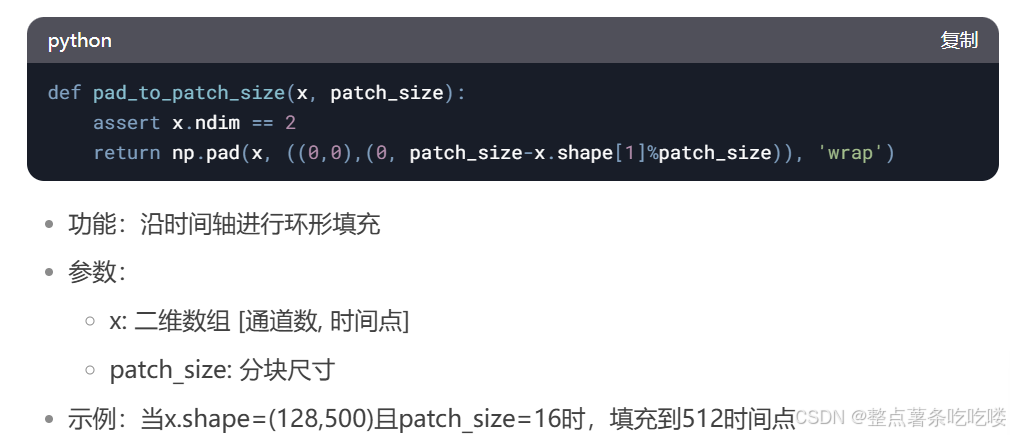

"沿时间轴进行环形填充"是一种信号处理技术，当数据长度不足时，用数据的起始部分循环填充到末尾（类似"循环播放"）

对比其他填充方式：

零填充（Zero-pad）：[1,2,3] -> [1,2,3,0,0]

环形填充：[1,2,3] -> [1,2,3,1,2]

参数解读：

((0,0), (0, pad_size))：表示只在第二个维度（时间轴）右侧填充

'wrap'：指定环形填充模式

输入：

x.shape = (128, 500)（128个EEG通道，500个时间点）

patch_size = 16（每个时间块包含16个时间点）

计算需要填充的长度：

当前时间点：500

需要达到 N × patch_size 的最小长度

ceil(500 / 16) = 32 块 → 32×16=512

需填充：512 - 500 = 12 个时间点

填充操作：从每个通道的起始位置取前12个时间点，拼接到末尾

为什么选择环形填充？

填充方式优点缺点适用场景
环形填充 保持信号周期性
避免边界突变可能引入周期性假象 EEG/ECG等准周期信号
零填充实现简单引入高频噪声通用场景
镜像填充平滑边界计算复杂图像处理

对于EEG信号：

具有准周期性（alpha/beta波等）

避免零填充导致的频谱泄漏（spectral leakage）

更适合后续的块处理（patch划分）

填充方式	优点	缺点	适用场景
环形填充	保持信号周期性避免边界突变	可能引入周期性假象	EEG/ECG等准周期信号
零填充	实现简单	引入高频噪声	通用场景
镜像填充	平滑边界	计算复杂	图像处理

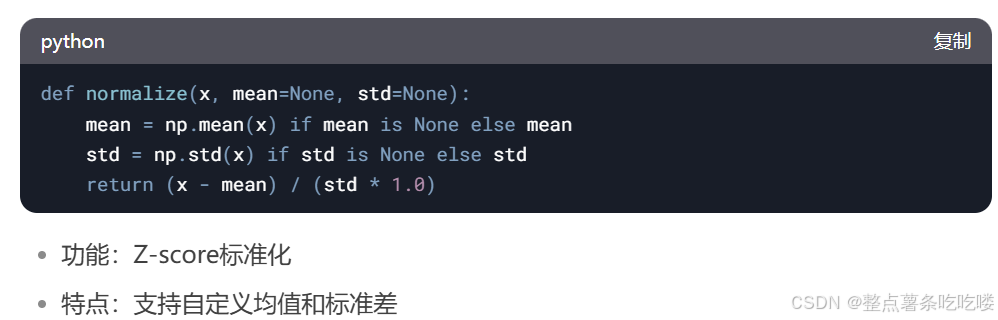

Z-score标准化（又称标准差标准化）是一种常见的数据标准化方法，其核心是通过线性变换将原始数据转换为均值为0、标准差为1的分布。

对于一组数据 x，其标准化值 z的计算公式为：z=（x−μ）/σ

μ：数据的均值（平均值）

σ：数据的标准差（反映数据离散程度）

二、时间序列处理模块

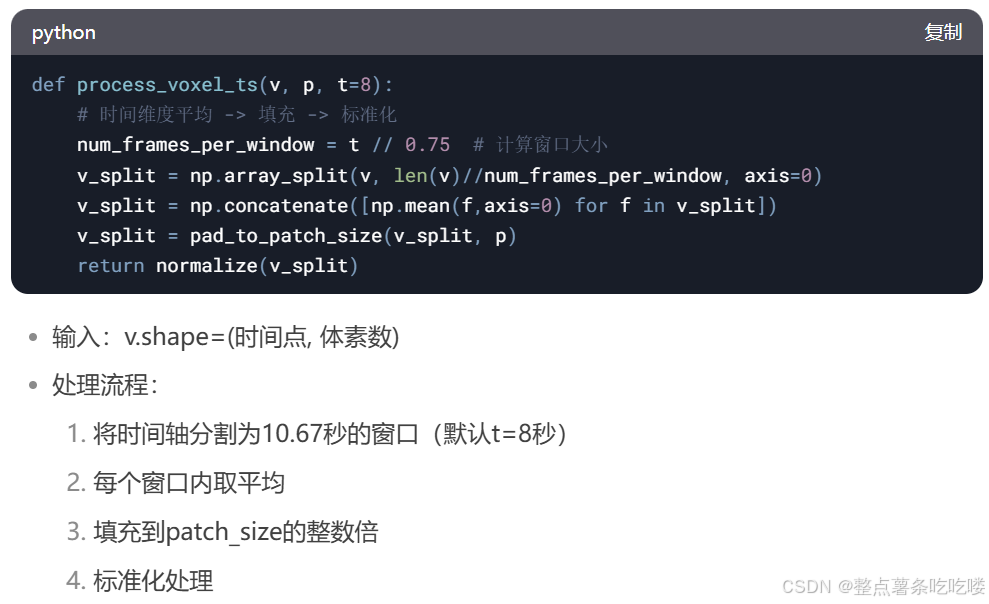

时间窗口
定义：将连续的EEG信号按固定时长分段处理

目的：

降低计算复杂度

捕捉局部时域特征

匹配后续处理（如傅里叶变换、模型输入长度）
8 / 0.75 ≈ 10.67，0.75秒/帧：该数据集的时间分辨率（每帧持续时间）

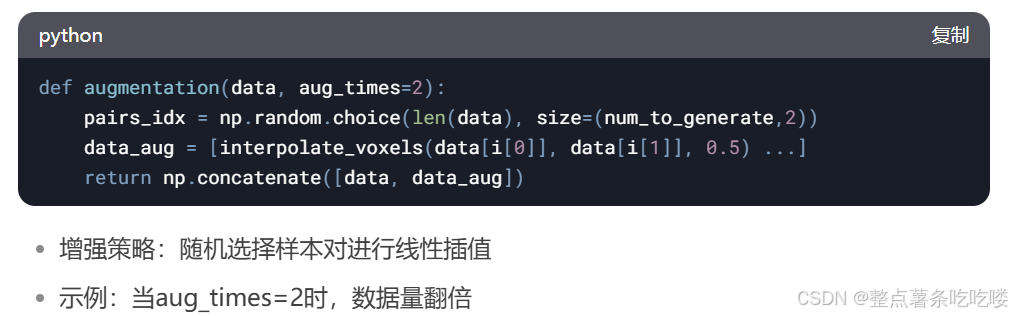

三、数据增强模块

四、核心数据集类

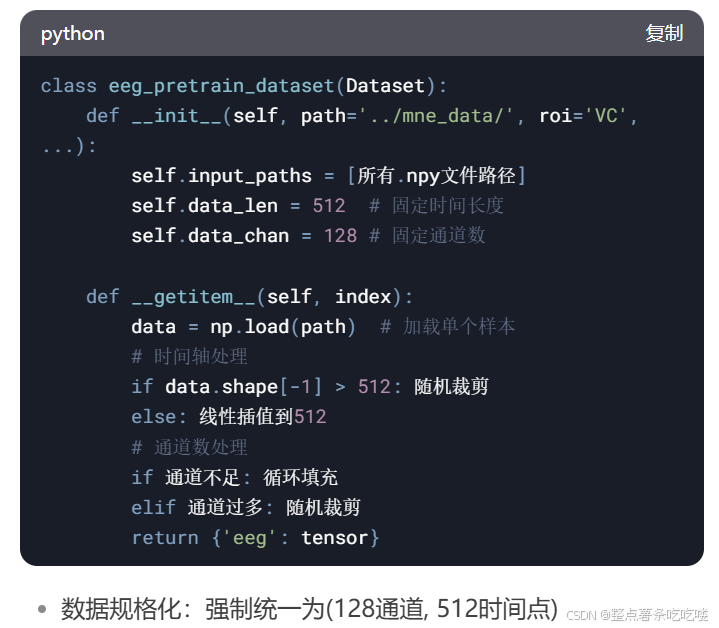

1. 预训练数据集

2. 完整EEG-Image数据集

class EEGDataset(Dataset):def __init__(self, eeg_signals_path):loaded = torch.load(eeg_signals_path)  # 加载预处理数据self.data = [{'eeg': tensor,       # EEG信号 [通道, 时间]'label': int,        # 类别标签 'image': 'n01440764' # ImageNet ID}, ...]def __getitem__(self, i):# EEG处理eeg = data[i]['eeg'].t()     # 转置为[时间, 通道]eeg = eeg[20:460]            # 选择有效时间窗口eeg = interp1d(...)          # 插值到512点# 图像处理image_path = 'n01440764/n01440764_10026.JPEG'image = Image.open(path)image = processor(image)     # CLIP预处理

五、数据划分模块

class Splitter:def __init__(self, dataset, split_path):loaded = torch.load(split_path)self.split_idx = loaded['splits'][0]['train']  # 取第一个划分方案# 过滤条件：# 1. EEG长度在450-600之间# 2. 被试匹配（当subject!=0时）

六、图像处理模块

class random_crop:def __call__(self, img):if 概率p: 执行随机裁剪else: 返回原图def normalize2(img):return img * 2.0 - 1.0  # 归一化到[-1,1]

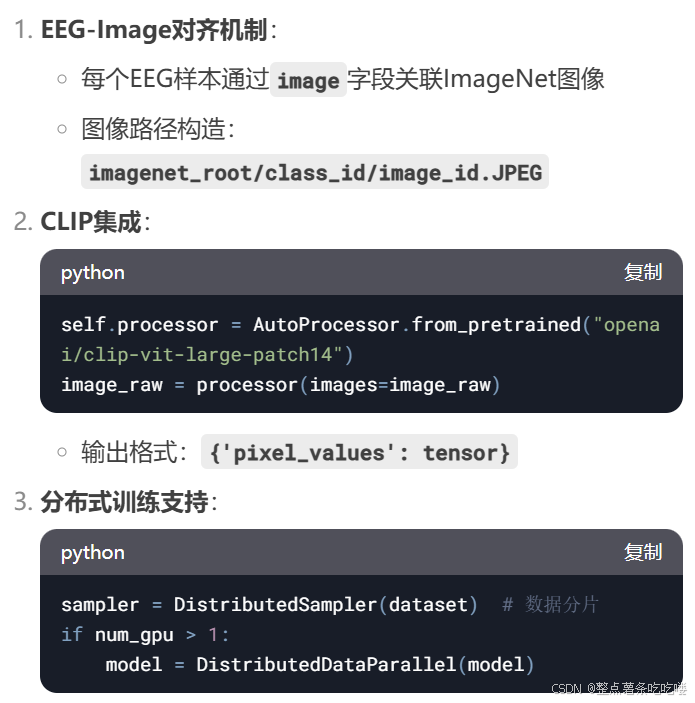

七、重要技术细节

对齐流程：

sequenceDiagramparticipant EEG_Dataparticipant ImageNetEEG_Data->>EEGDataset: 加载样本iEEGDataset->>EEG_Data: 读取self.data[i]["image"]字段EEGDataset->>ImageNet: 根据ID构造路径ImageNet-->>EEGDataset: 返回对应图像EEGDataset->>Model: 返回{'eeg':eeg, 'image':image}

gen_eval_eeg.py

基于MAE (Masked Autoencoder) 的EEG信号预训练框架，主要包含以下核心模块：

环境配置与工具函数
数据加载与预处理

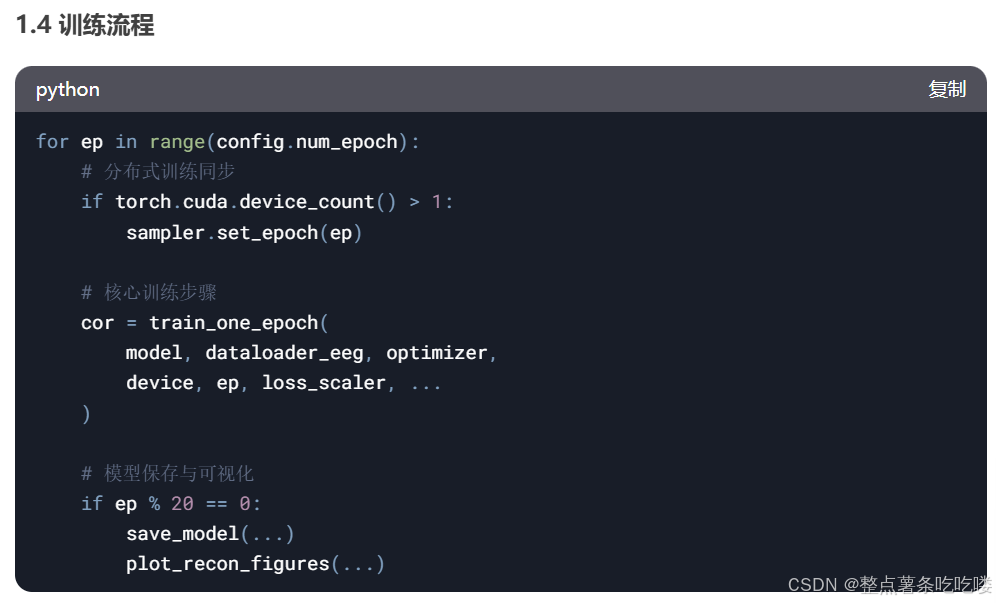

模型定义与训练流程
可视化与日志记录
分布式训练支持

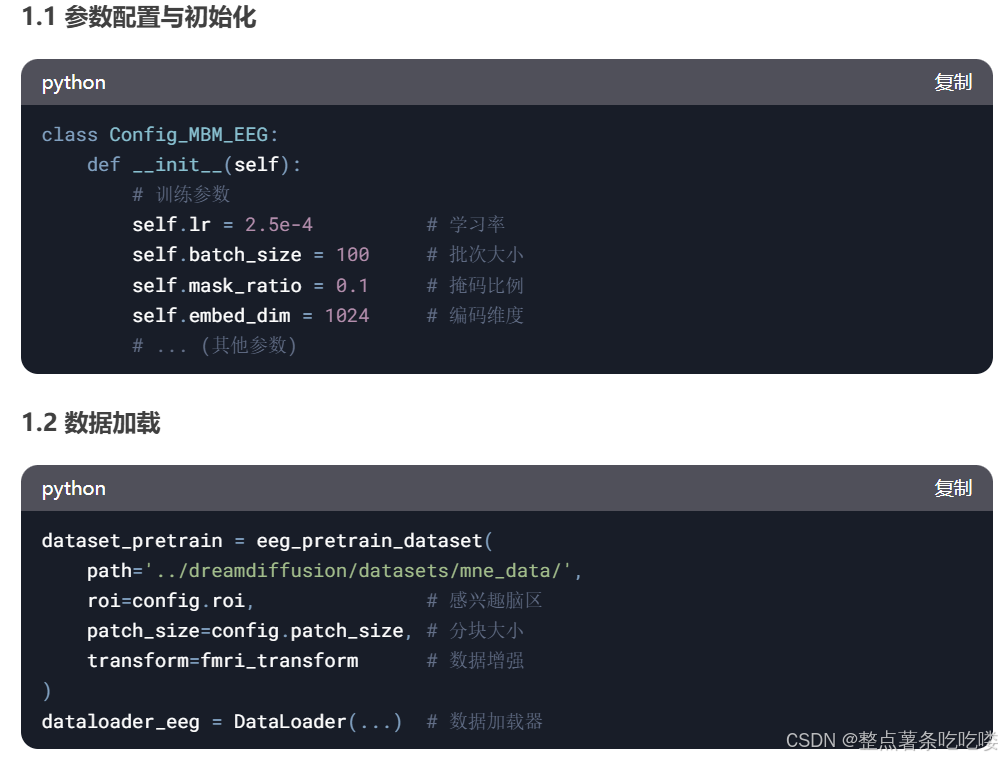

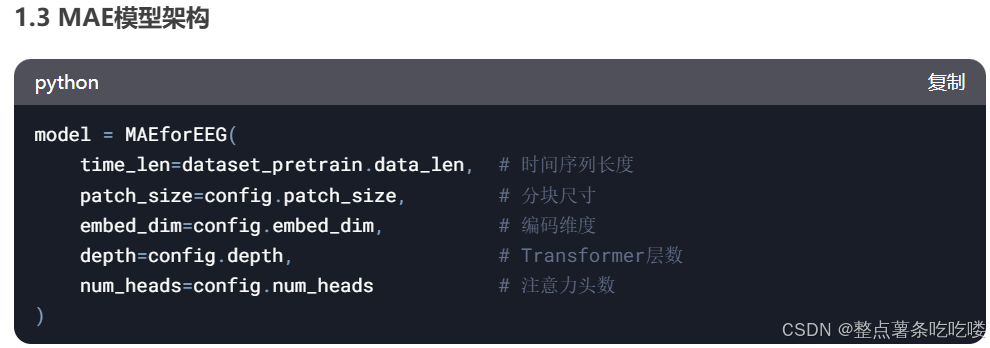

1. 核心模块解析

2. 关键实现细节

4. 可视化模块

代码流程图

graph TDA[初始化配置] --> B[加载数据集]B --> C[构建MAE模型]C --> D[初始化优化器]D --> E[训练循环]E --> F{达到保存点?}F -- 是 --> G[保存模型+可视化]F -- 否 --> EG --> H[完成训练]

stageA1_eeg_pretrain.py

Pre-training on EEG data

用于大量训练的数据集从MOABB上下载，还没学会，，，，

eeg_ldm.py

Finetune the Stable Diffusion with Pre-trained EEG Encoder

实现了一个基于Latent Diffusion Model (LDM) 的EEG信号到图像生成的完整流程：

一、代码整体架构

本代码是DreamDiffusion项目的第二阶段（Stage B），主要包含以下核心模块：

配置管理（Config_Generative_Model）
数据加载与预处理（create_EEG_dataset）
生成模型定义（eLDM）
训练流程控制（main函数）
图像生成与评估（generate_images）
实验日志记录（wandb集成）

二、核心组件详解

1. 配置管理

class Config_Generative_Model:def __init__(self):# 项目参数self.seed = 2022self.root_path = '.'self.eeg_signals_path = 'datasets/eeg_5_95_std.pth'# 模型参数self.pretrain_mbm_path = 'pretrains/generation/checkpoint.pth'self.pretrain_gm_path = 'pretrains/stable-diffusion-v1-5'# 训练参数self.batch_size = 25self.lr = 5.3e-5self.num_epoch = 500

2. 数据加载

加载EEG信号和对应的ImageNet图像路径
应用两种图像变换：
- 训练集：随机裁剪+归一化（img_transform_train）
- 测试集：仅归一化（img_transform_test）
返回包含EEG-图像对的数据集

3. 生成模型（eLDM）

双条件机制：同时接受EEG特征和CLIP文本特征
基于Latent Diffusion架构
支持从检查点恢复训练

5. 图像生成与评估

def generate_images(generative_model, dataset, num_samples, ddim_steps):grid, samples = generative_model.generate(dataset, num_samples, ddim_steps)# 保存图像网格Image.fromarray(grid).save('samples.png')# 计算评估指标metrics = get_eval_metric(samples)return metrics

评估指标：

像素级：MSE, PCC, SSIM
语义级：Top-1分类准确率

三、关键技术细节

1. 条件扩散模型

graph LRA[EEG信号] --> B[EEG编码器]C[CLIP文本编码] --> D[LDM UNet]B --> DD --> E[图像生成]

2. 双阶段训练策略

阶段A：预训练EEG编码器（MAE架构）
阶段B：微调扩散模型（本代码）

3. 图像变换流水线

img_transform_train = transforms.Compose([normalize,                     # 归一化到[-1,1]transforms.Resize(512),        # 调整大小random_crop(448, p=0.5),       # 随机裁剪（数据增强）transforms.Resize(512),        # 再次调整channel_last                   # 通道顺序转换
])

gen_eval_eeg.py

Generating Images with Trained Checkpoints

实现了EEG信号到图像生成的评估流程：

一、代码整体架构

这段代码是DreamDiffusion项目的评估部分，主要功能是加载预训练好的生成模型，对EEG信号进行图像生成并保存结果。核心模块包括：

配置加载：从检查点恢复实验配置
数据准备：加载EEG测试数据集
模型初始化：构建条件扩散模型（eLDM）
图像生成：使用训练好的模型生成图像
结果保存：存储生成的图像网格

二、核心组件详解

图像变换流程：

img_transform_test = transforms.Compose([normalize,                  # 归一化到[-1,1]transforms.Resize((512,512)), # 调整尺寸channel_last                # 通道顺序转换 (C,H,W)->(H,W,C)
])

数据规格：
- 输入EEG形状：(num_samples, 128通道, 512时间点)
- 输出图像尺寸：512×512

3. 模型初始化

generative_model = eLDM(pretrain_mbm_metafile,   # EEG编码器配置num_voxels,              # 输入维度=EEG特征长度device=device,           # 计算设备pretrain_root=config.pretrain_gm_path,  # SD权重路径ddim_steps=config.ddim_steps  # 扩散步数(默认250)
)
generative_model.model.load_state_dict(sd['model_state_dict'])  # 加载训练权重

模型架构特点：

双条件机制：EEG特征 + CLIP文本特征
基于Latent Diffusion架构
使用DDIM采样方法

4. 图像生成

# 生成训练集样本（10个实例）
grid, _ = generative_model.generate(dataset_train, num_samples=config.num_samples,ddim_steps=config.ddim_steps,HW=config.HW,  # 图像尺寸limit=10
)# 生成测试集样本
grid, samples = generative_model.generate(dataset_test,num_samples=config.num_samples,ddim_steps=config.ddim_steps,state=sd['state']  # 随机状态恢复
)

生成参数：

参数	含义	典型值
`num_samples`	每样本生成数量	5
`ddim_steps`	扩散采样步数	250
`HW`	图像高宽	[512,512]
`limit`	最大生成样本数	10

三、关键技术细节

1. 条件生成流程

sequenceDiagramparticipant EEGparticipant Modelparticipant ImageEEG->>Model: 输入EEG信号(128ch×512t)Model->>Model: 通过EEG编码器提取特征Model->>Model: 扩散模型条件生成Model->>Image: 输出512×512图像
