为什么买不到一定阻抗特性曲线的磁环

为什么买不到一定阻抗特性曲线的磁环：

磁环绕不同的圈数，阻抗特性曲线不同，磁环没有类似于磁珠的特定频率和阻抗特性曲线的磁环。

磁环与磁珠的核心区别：

磁珠是一种固定频率阻抗器件，出厂时已通过材料和工艺设计确定了特定频率下的阻抗曲线(如“100Ω@100MHz”)。其特性由铁氧体材料的成分、尺寸和内部结构固化，用户无法调整。典型应用:抑制高频噪声(如电源滤波、信号线EMI抑制)。磁环是一种可定制电感元件，其阻抗特性随绕线匝数、绕制方式变化，需用户自行绕制导线后形成共模扼流圈或差模电感。同一磁环绕1匝和10匝时的阻抗峰值频率和幅值均不同。

磁环放置接口输入还是输出端：

情况1：电源电路（如DC-DC转换器）

输出端优先：
- 若电源输出端带有高频噪声（如开关电源的纹波），磁环应放在输出端，阻止噪声传递到后续电路。

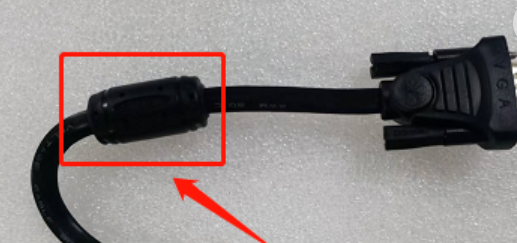

情况2：信号接口（如USB、HDMI）
靠近接口端：
- 磁环应放在接口的连接器处（无论是输入还是输出），抑制外部耦合的共模噪声。
情况3：电机/感性负载驱动
靠近负载端：
- 电机、继电器等感性负载会产生反向EMI，磁环应放在驱动电路的输出端，抑制噪声回灌。

典型应用示例：

场景	推荐位置	目的
开关电源输出	输出滤波电感后	抑制开关噪声传递到负载
USB数据线	靠近接口处	阻断外部共模干扰
电机驱动线	驱动芯片输出端	防止电机反电动势噪声回灌电路
射频模块电源线	模块电源输入端	滤除电源线上的高频噪声

磁环的工作特性：

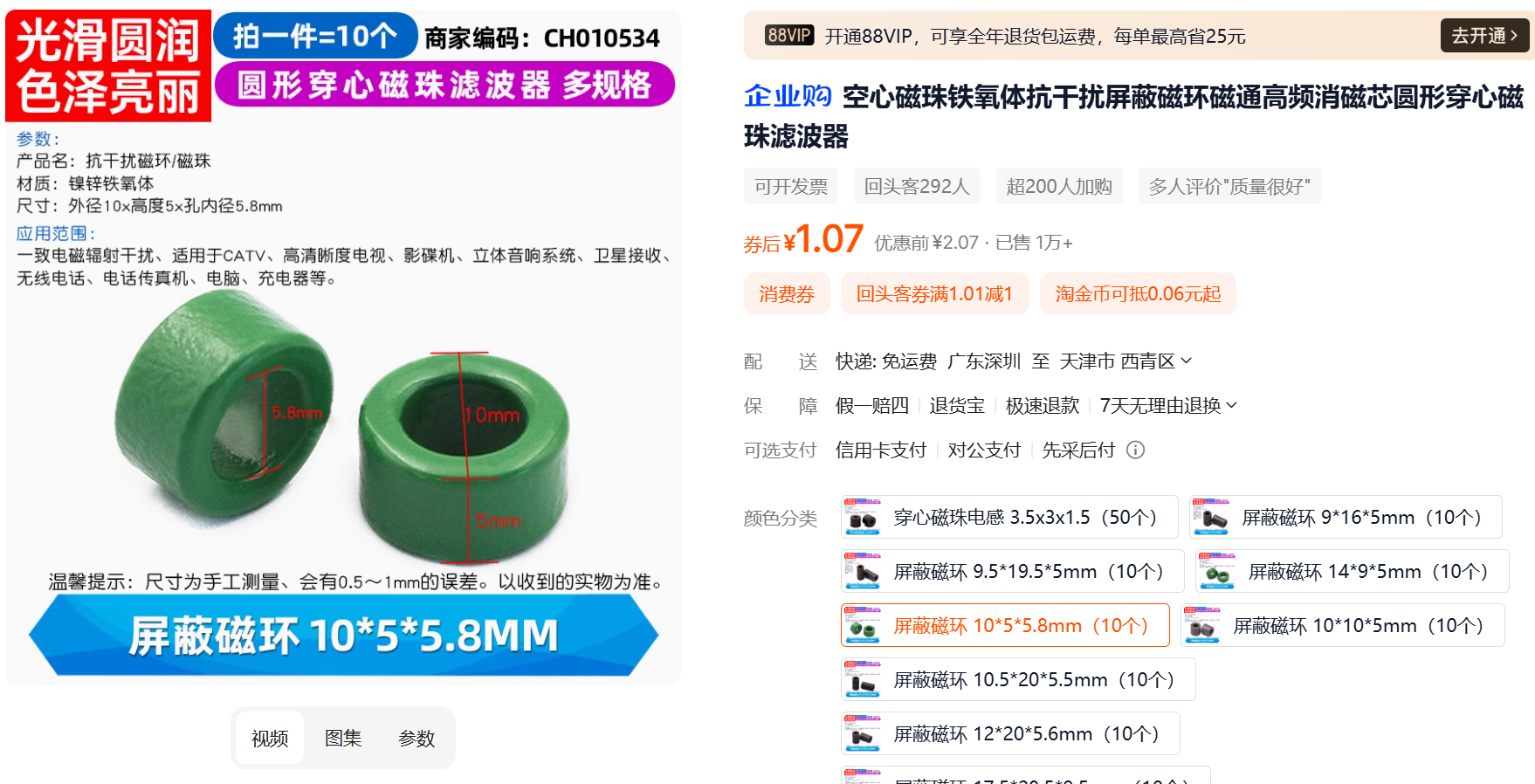

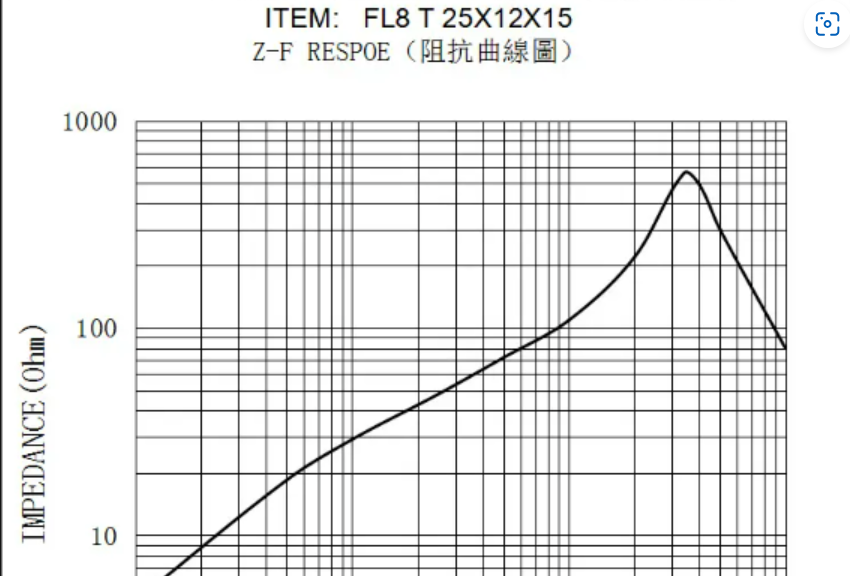

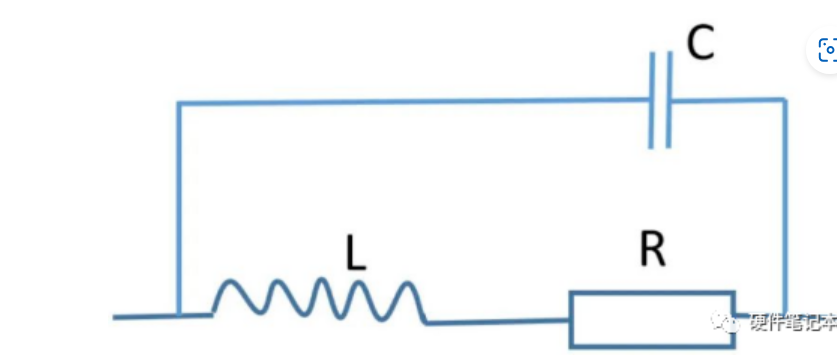

磁环在未饱和的情况下，信号频率越高，其对应的阻抗越高，当频率超过谐振点时，阻抗会呈现下降趋势。

磁环的选型：

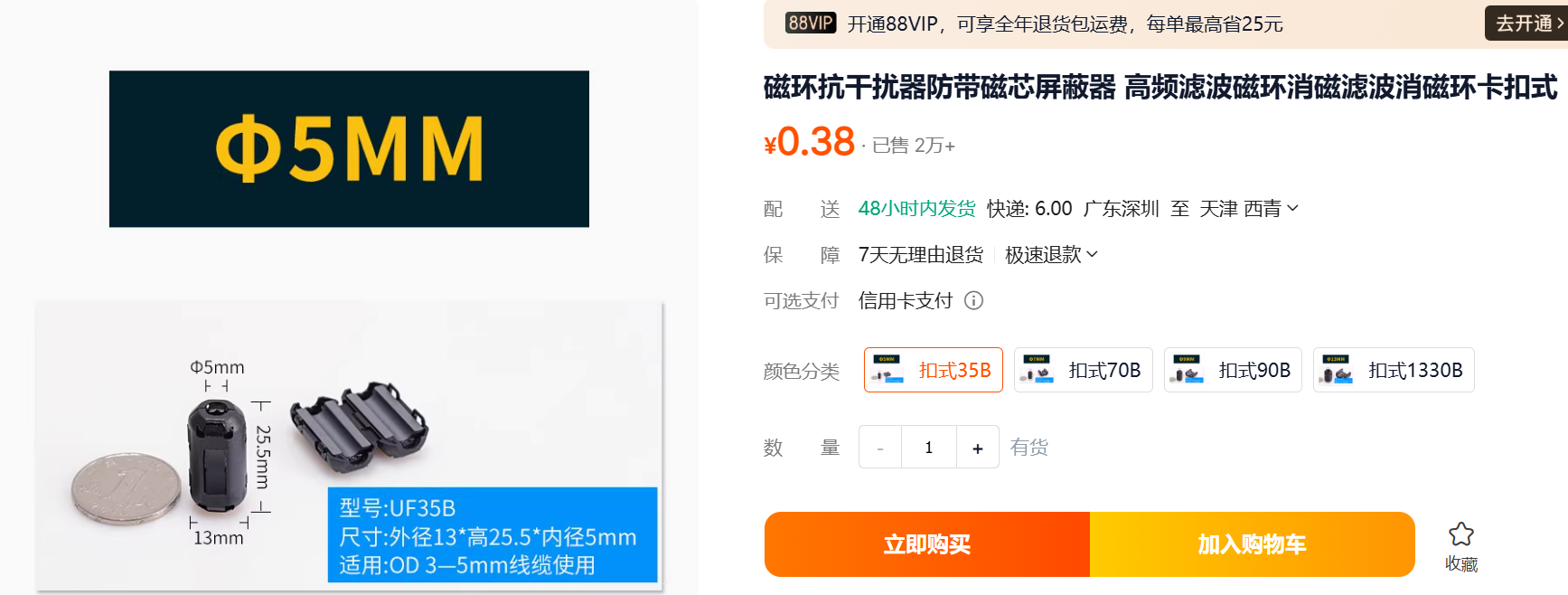

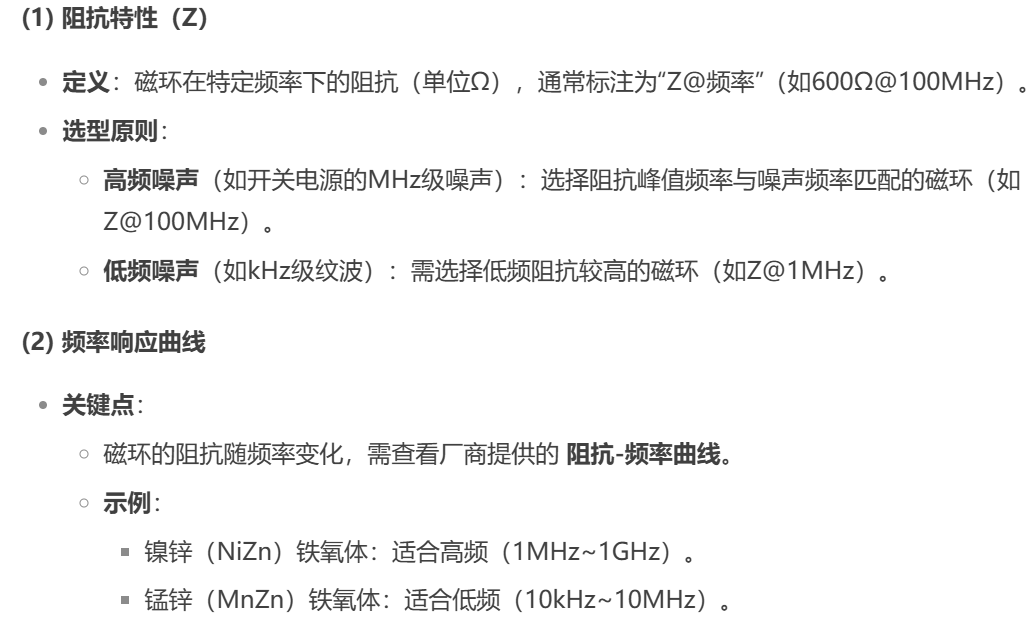

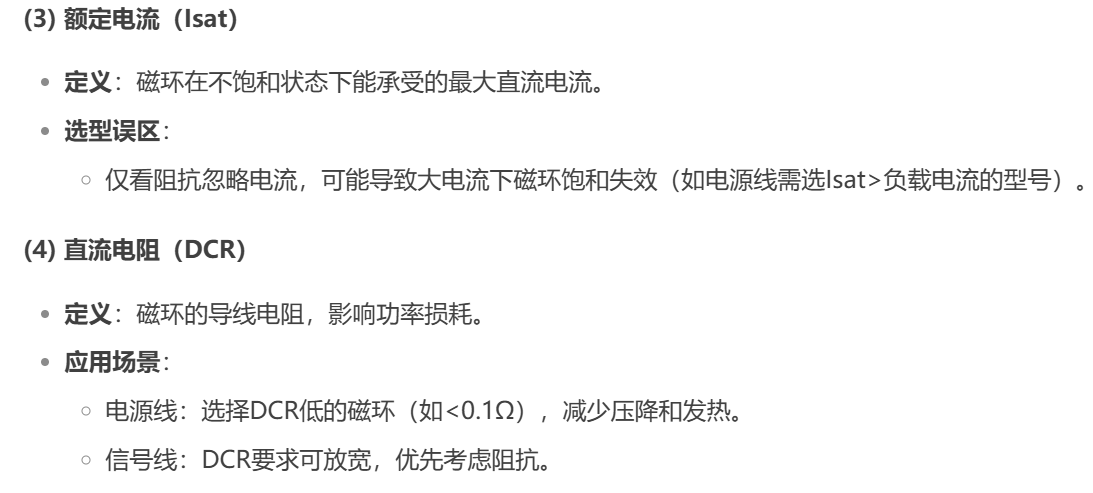

磁环选型的核心是 “噪声频率匹配” 和 “电流耐受性”。高频噪声选镍锌，低频大电流选锰锌，信号线需平衡阻抗与信号完整性。

材料类型	适用频率范围	典型应用	优缺点
锰锌（MnZn）	10kHz~10MHz	开关电源、低频滤波	高磁导率，但高频损耗大
镍锌（NiZn）	1MHz~1GHz	高速信号线、射频电路	高频性能好，但Isat较低
复合材料	全频段覆盖	宽频噪声抑制	成本高，用于特殊场景
