Diamond软件的使用--(4)搭建Modelsim仿真库

使用Modelsim仿真的原因

由于diamond自带的仿真软件Active-HDL需要另一套Lisence，所以我们使用第三方仿真软件Modelsim来进行仿真。

Modelsim10.5下载链接如下：https://pan.baidu.com/s/1G9699ocWm1UTqK2yS2igyQ 提取码：lewa

一、Lattice仿真文件

1)库文件路径

LATTICE仿真模型文件位于安装目录下simulation文件夹

X盘:\diamond\3.13\cae_library\simulation

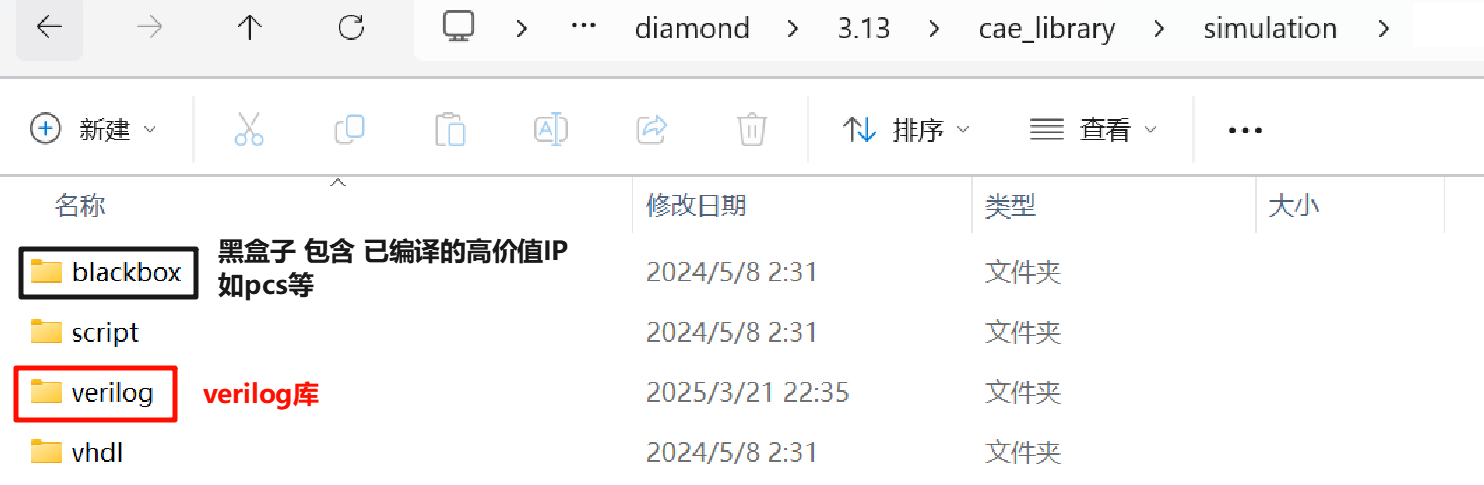

在编译以前，一定要确认需要仿真的顶层文件是verilog还是VHDL。如果是verilog文件，那么需要编译的库文件的路径为：X:…\cae_library\simulation\verilog

Verilog文件夹中是Verolig 器件库文件

blackbox文件夹中是PCS， JTAG， systemBUS等黑盒子的库文件，已经是编译好的库了，需要使用的话直接在modelsim中映射到新建库即可。

2) 库文件说明

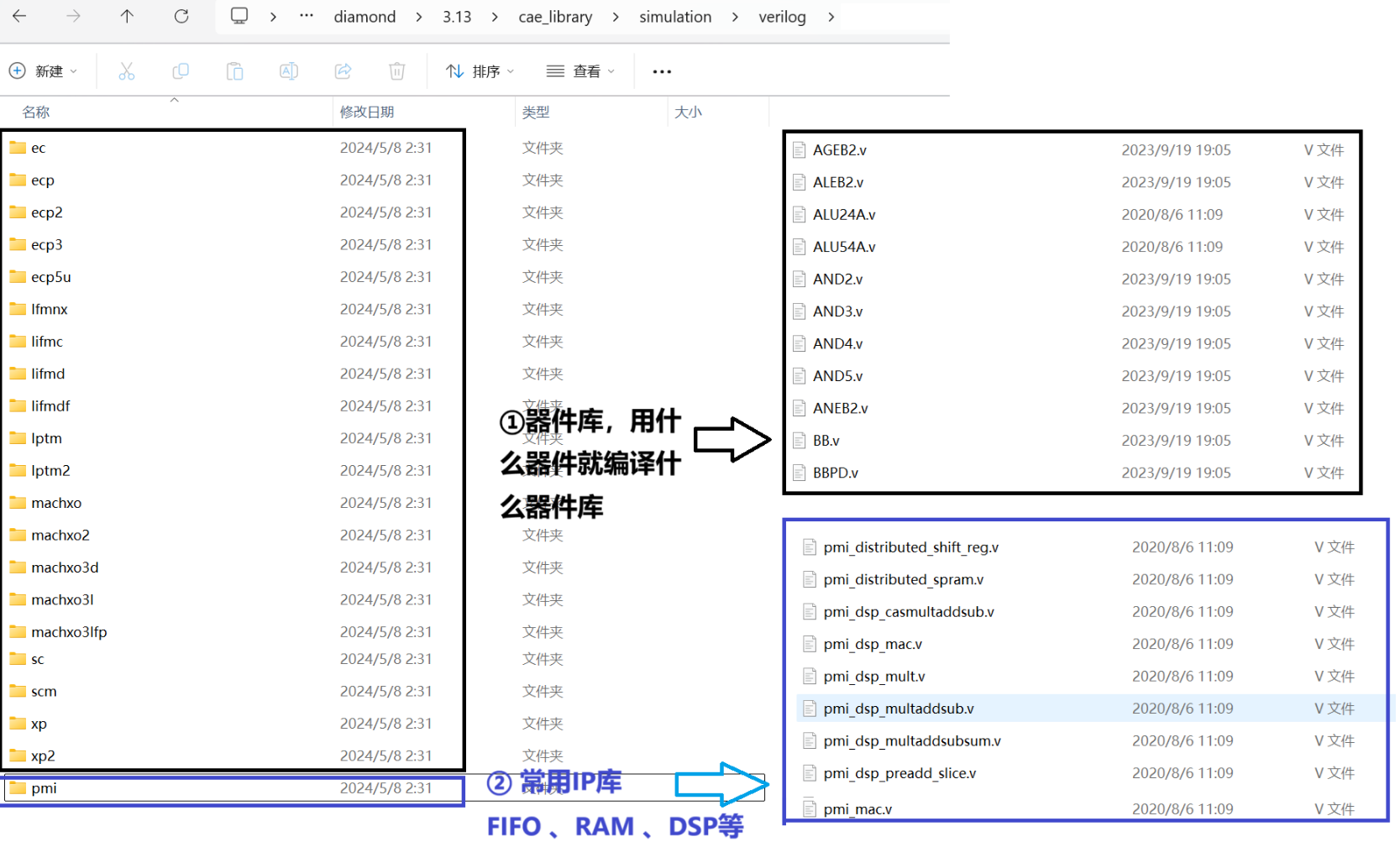

在这verilog文件夹下，分别有不同的芯片库文件和pmi库文件。

pmi文件夹中的文件，主要为一些ip core的仿真库，如PLL、FIFO、RAM等，这些都是直接能看到IP仿真库内部如何调用底层原语的。

由于我的使用环境都是以verilog为主，生成IP核时都是用的verilog格式，所以以下内容都是只以verilog文件夹为例。

二、编译Modelsim库

1) 新建编译后的库文件夹

2) 更改Modelsim工作路径

打开Modelsim软件

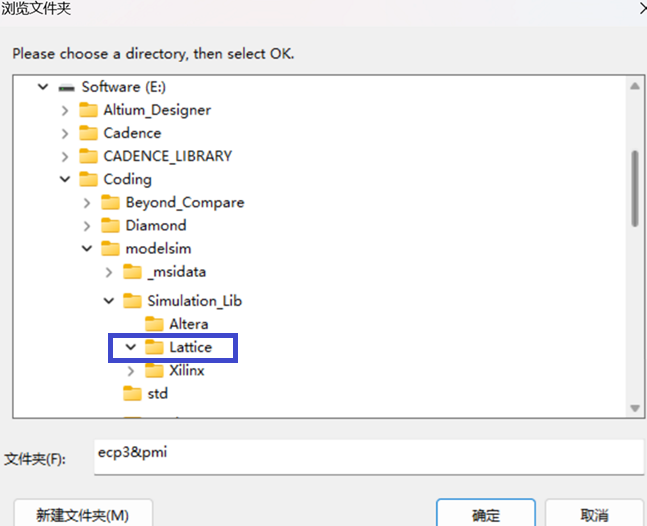

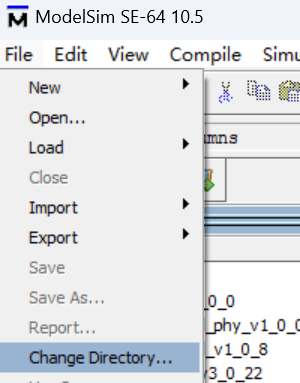

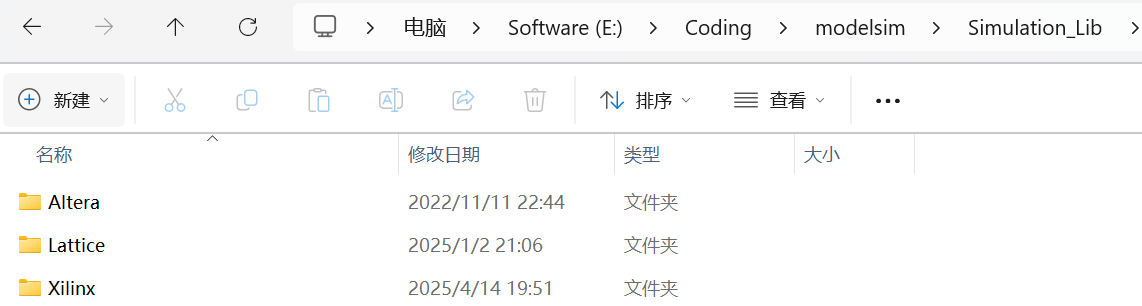

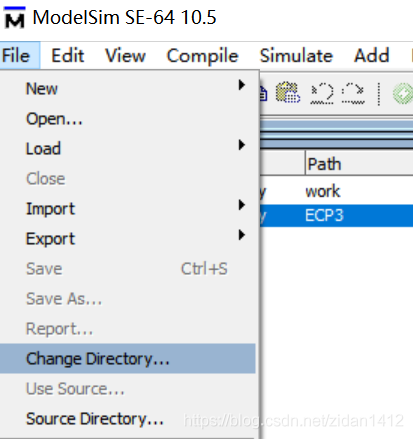

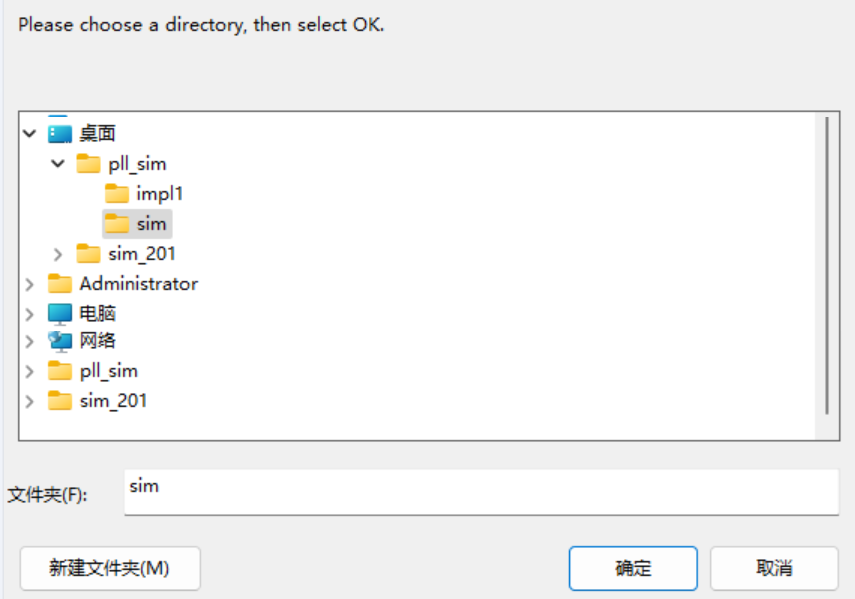

点击“file ‐‐>Change Directory” 然后设置好需要建真库的路立仿真库的路径。比如“X:\modelsim\Simulation_Lib\Lattice” .然后确定。

3) 建立新的仿真库

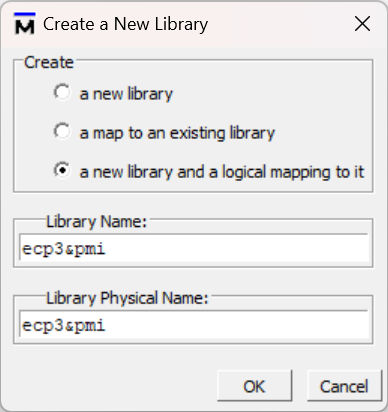

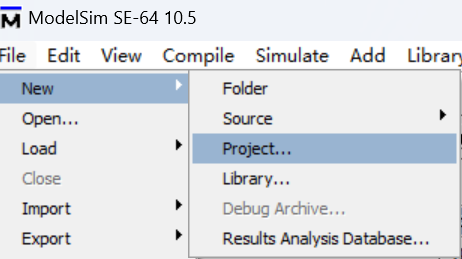

File->NEW->library 新建一个仿真库填你建的仿真库名称

由于我使用的是Lattice ECP3的芯片，所以偷懒直接命名为“ecp3&pmi”，

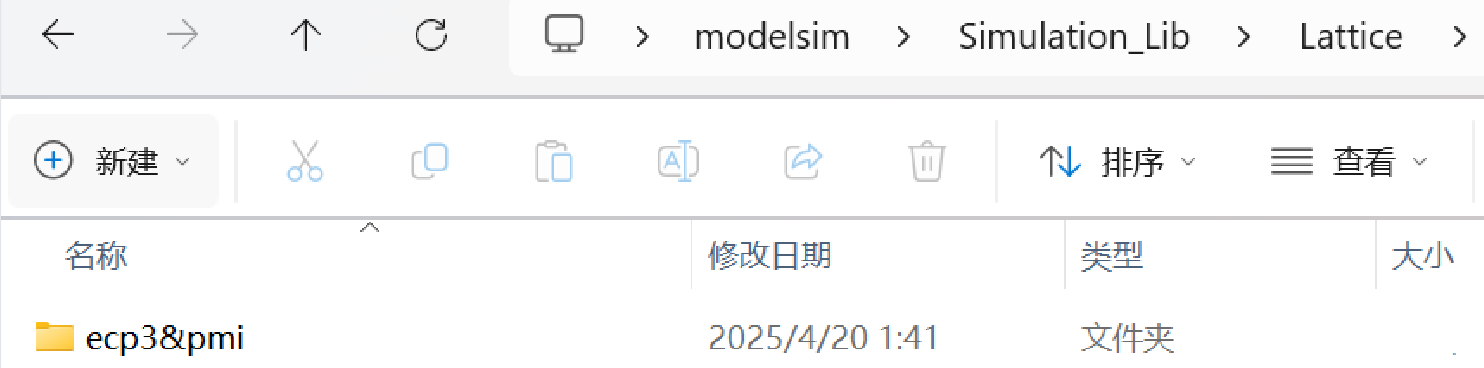

新建仿真库后会在该路径下生成ecp3&pmi文件夹。

4) 编译特定的仿真库

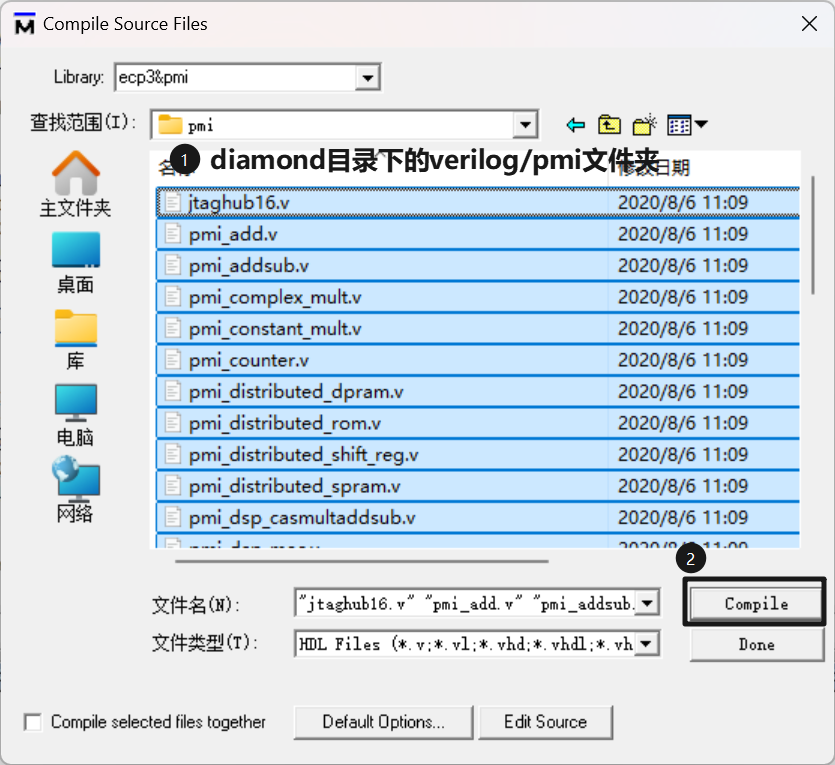

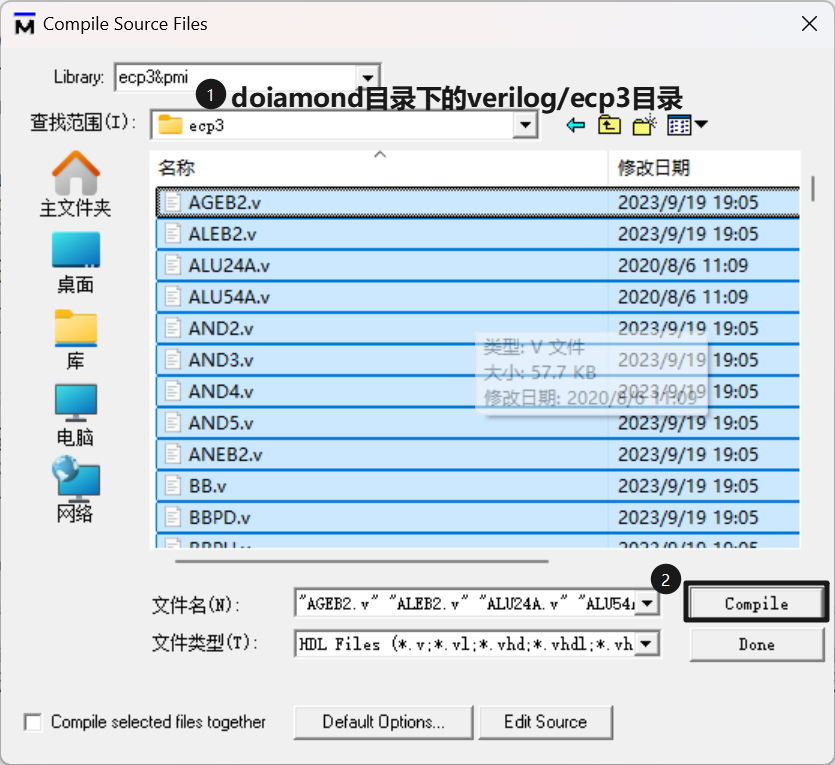

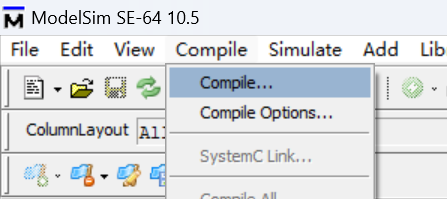

点击工具栏上的“Compile” ,然后在打开的对话框中设置目标库以及需要编译的仿真模型文件。

由于我使用的芯片是ECP3，所以只需要编译verilog文件夹下ecp3(基本元器件库)即可。

6) 设置初始化文件

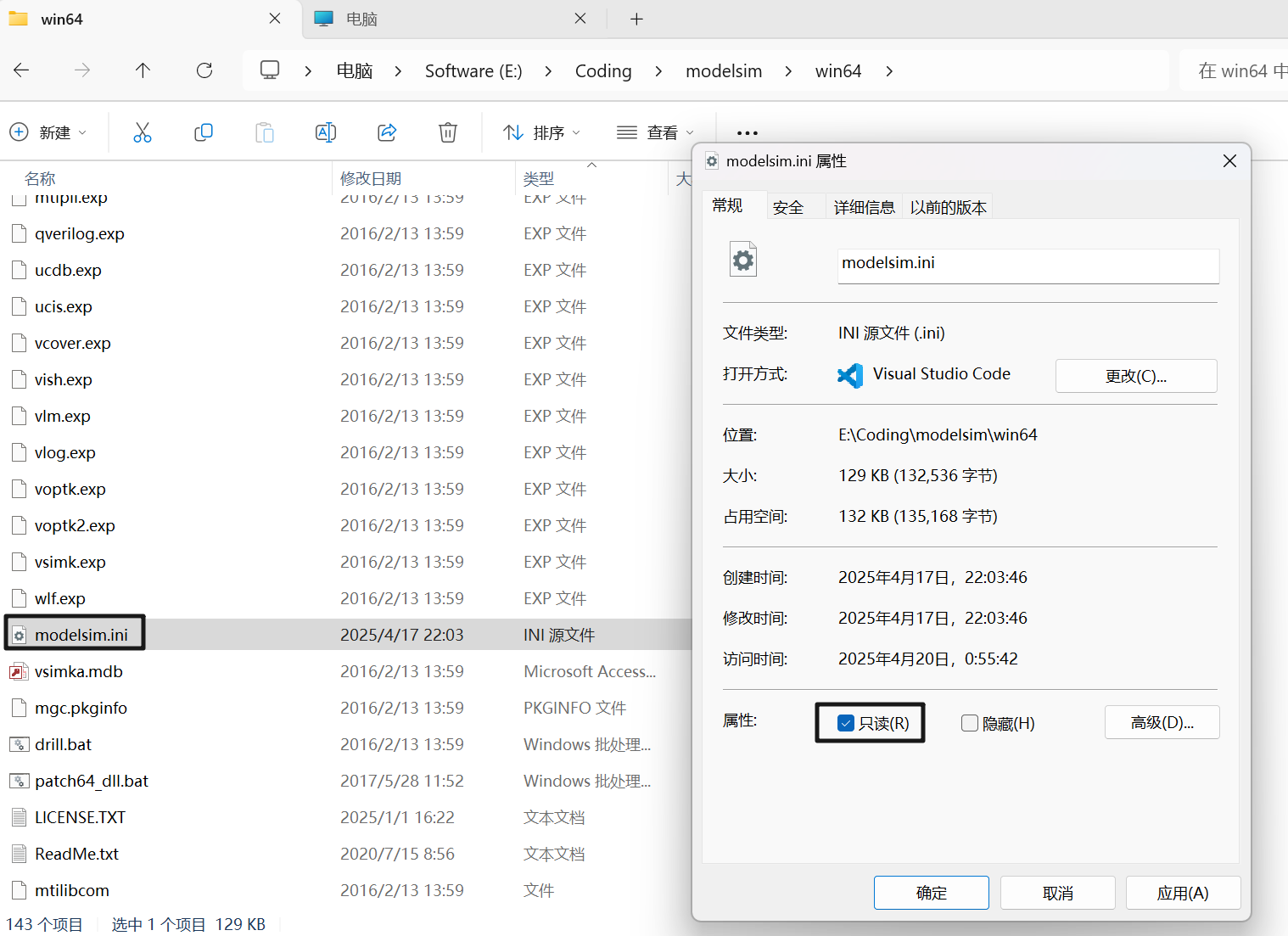

安装好后，打开Modelsim安装目录，在modelsim根目录下找到“modelsim.ini”文件，右键点击属性，然后去掉只读属性，确定并退出。

7) 设置路径库路径

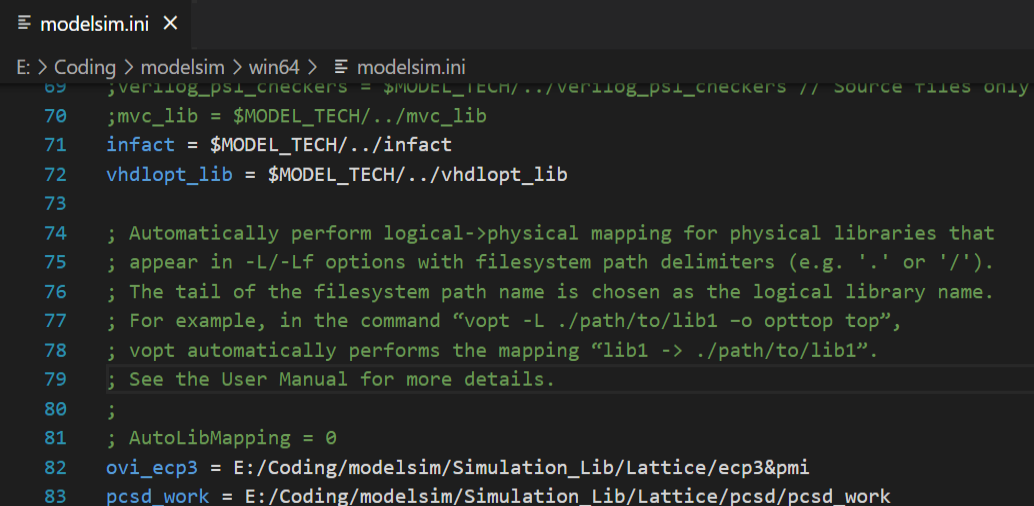

打开modelsim.ini文件，会发现有一行：ecp3&pmi = ecp3&pmi，修改这一行为：

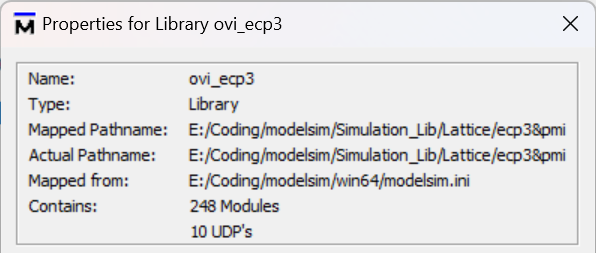

ovi_ecp3 = X:/X/modelsim/Simulation_Lib/Lattice/ecp3&pmi

其功能为指定仿真库的路径。修改完成后保存退出，并添加modelsim.ini的只读属性，防止错误修改。

PS：为什么名称是ovi_ecp3 ？

为了和Diamond软件中调用的库名统一，后续调用更方便

三、通过Modelsim仿真PLL工程

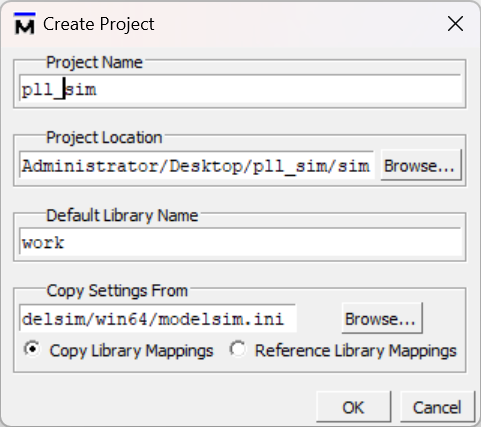

1)新建工程(略)

module pll_test(
input	sys_clk,
input	rst_n
);pll_125 pll_125 (.CLK(sys_clk ), .CLKOP(clk_50), .LOCK( )
);endmodule

`timescale 1ns / 1psmodule    pll_test_tb();reg                                        sys_clk                    ;reg                                        rst_n                      ;
GSR GSR_INST(.GSR(1'b1));
PUR PUR_INST(.PUR(1'b1));initialbegin#2                                             rst_n = 0   ;                          sys_clk = 0     ;                          #10                                            rst_n = 1   ;                          end                                                parameter   CLK_FREQ = 125;//Mhz                       always # ( 1000/CLK_FREQ/2 ) sys_clk = ~sys_clk ;              pll_test u_pll_test(.sys_clk(sys_clk),  .rst_n(rst_n)
);endmodule

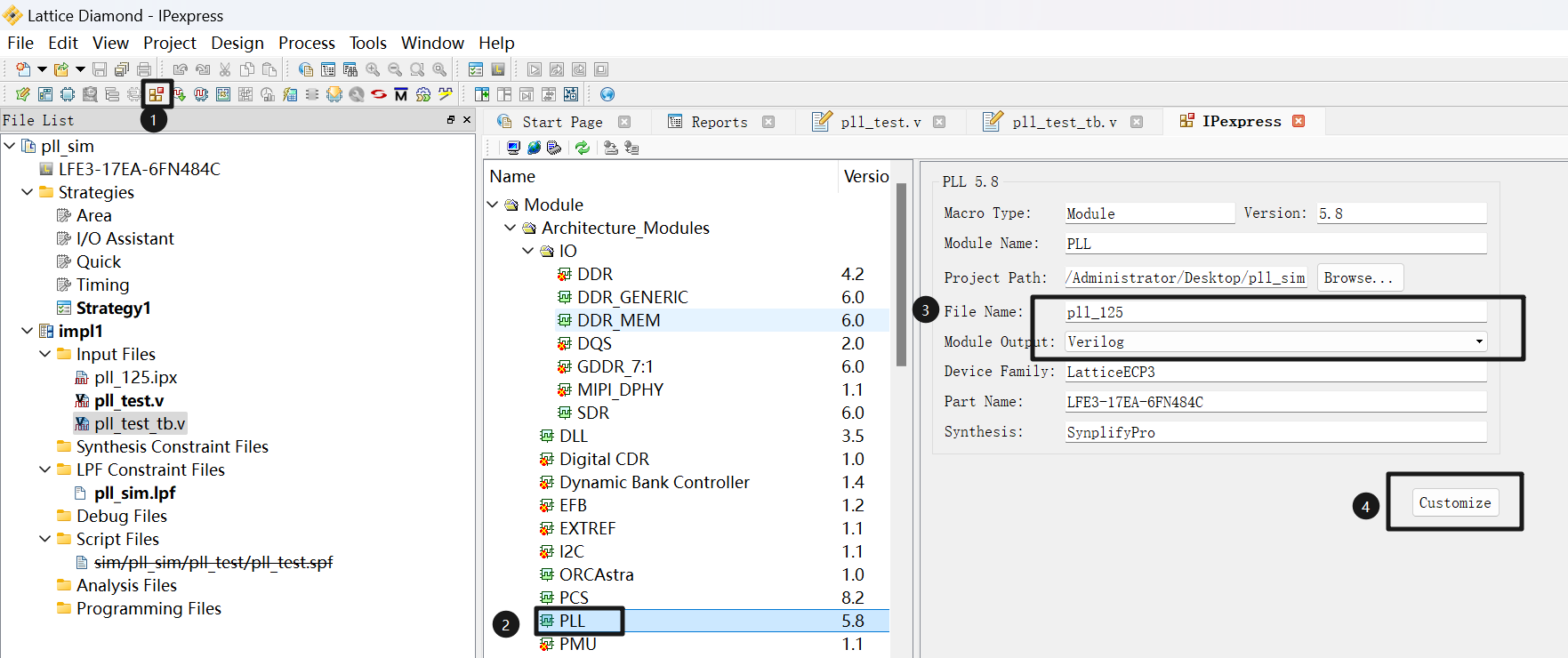

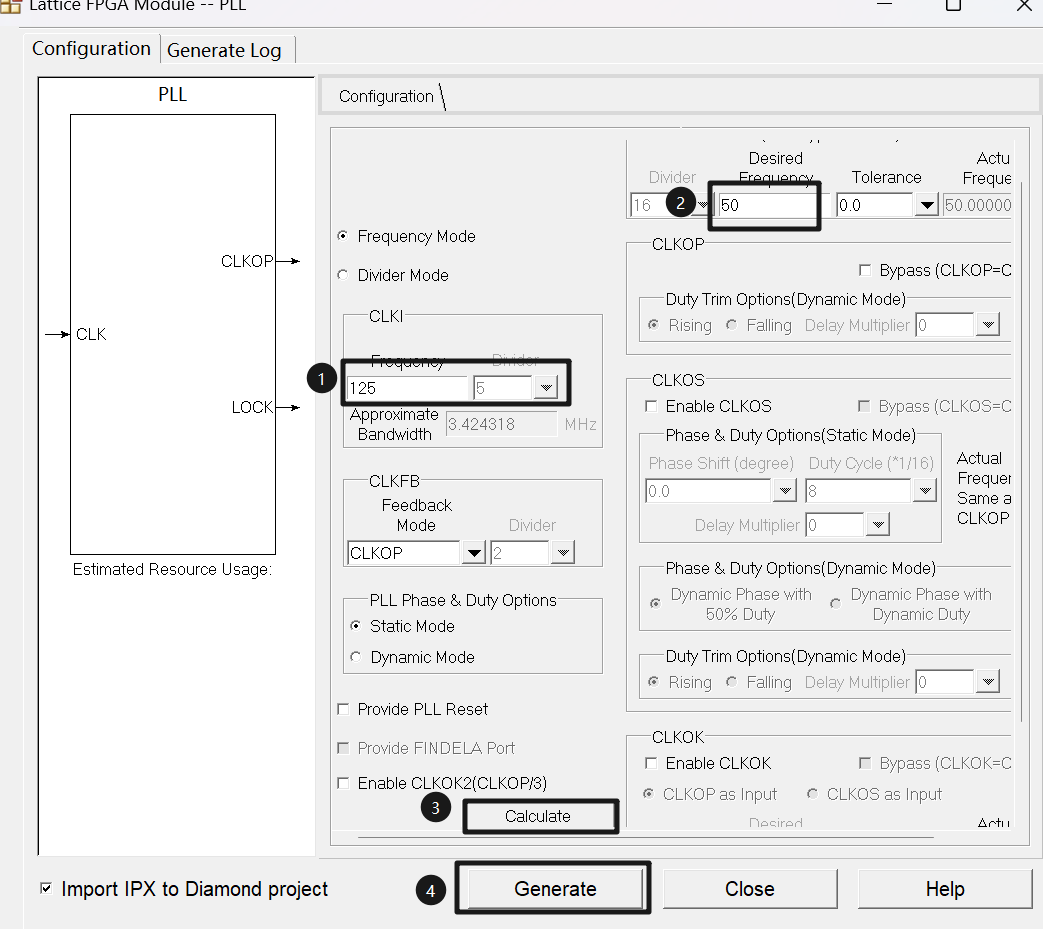

2)设置PLL IP核

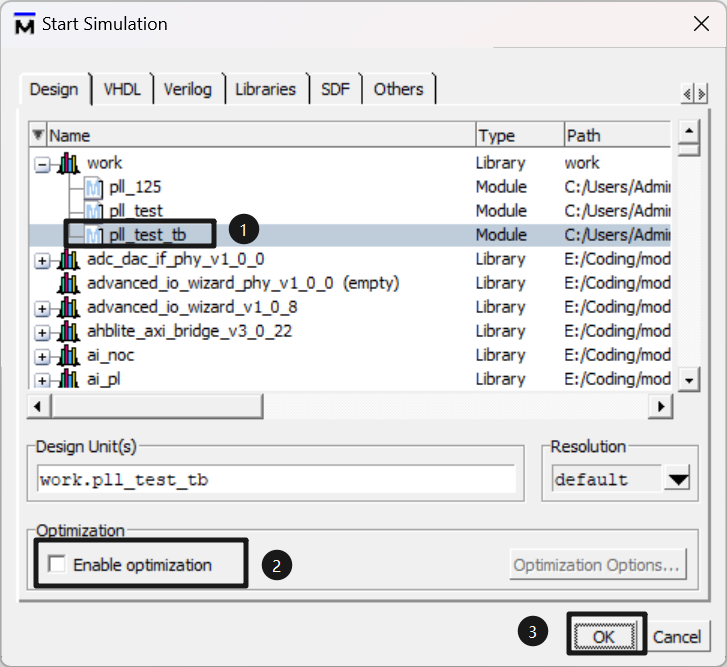

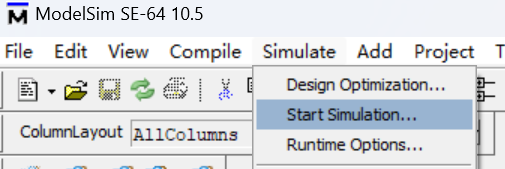

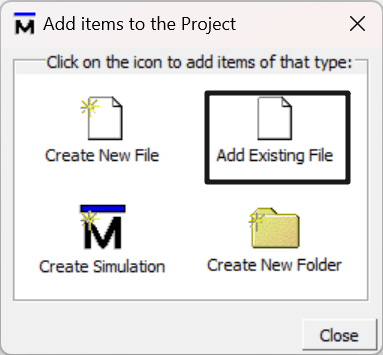

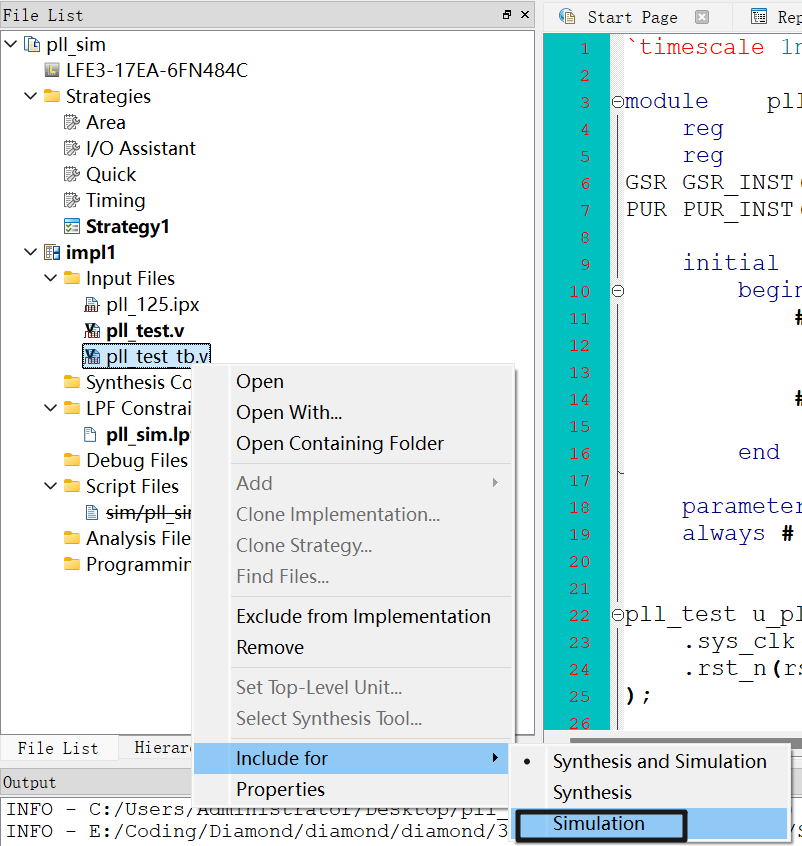

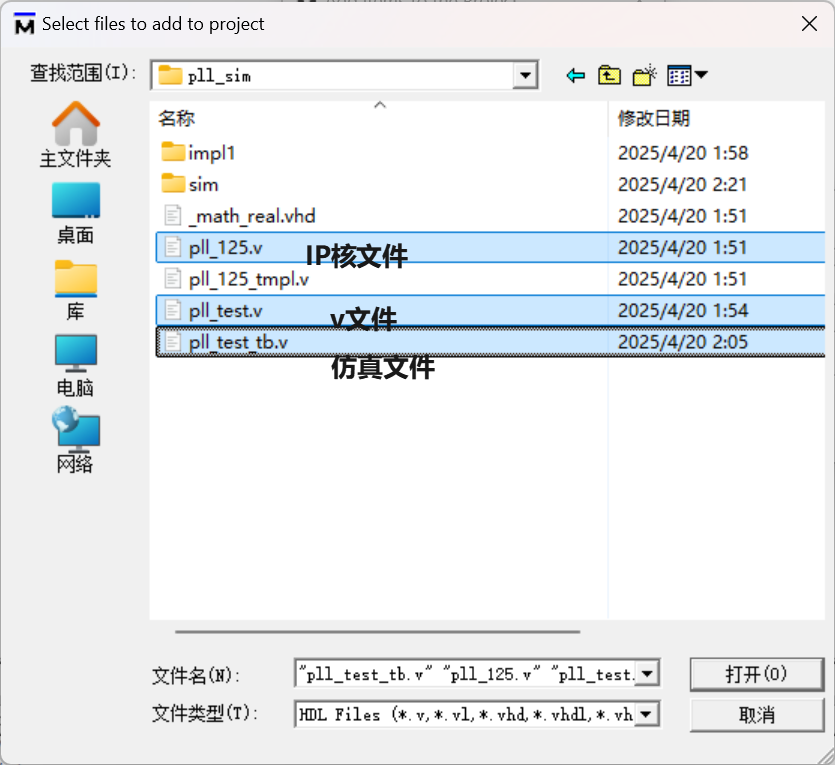

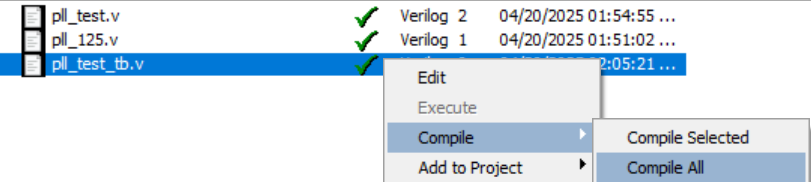

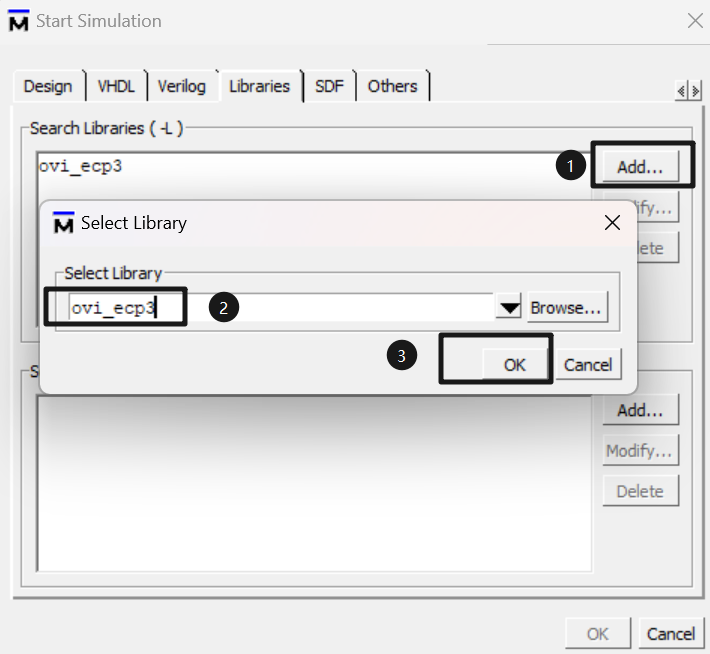

3)在Modelsim中建立仿真工程

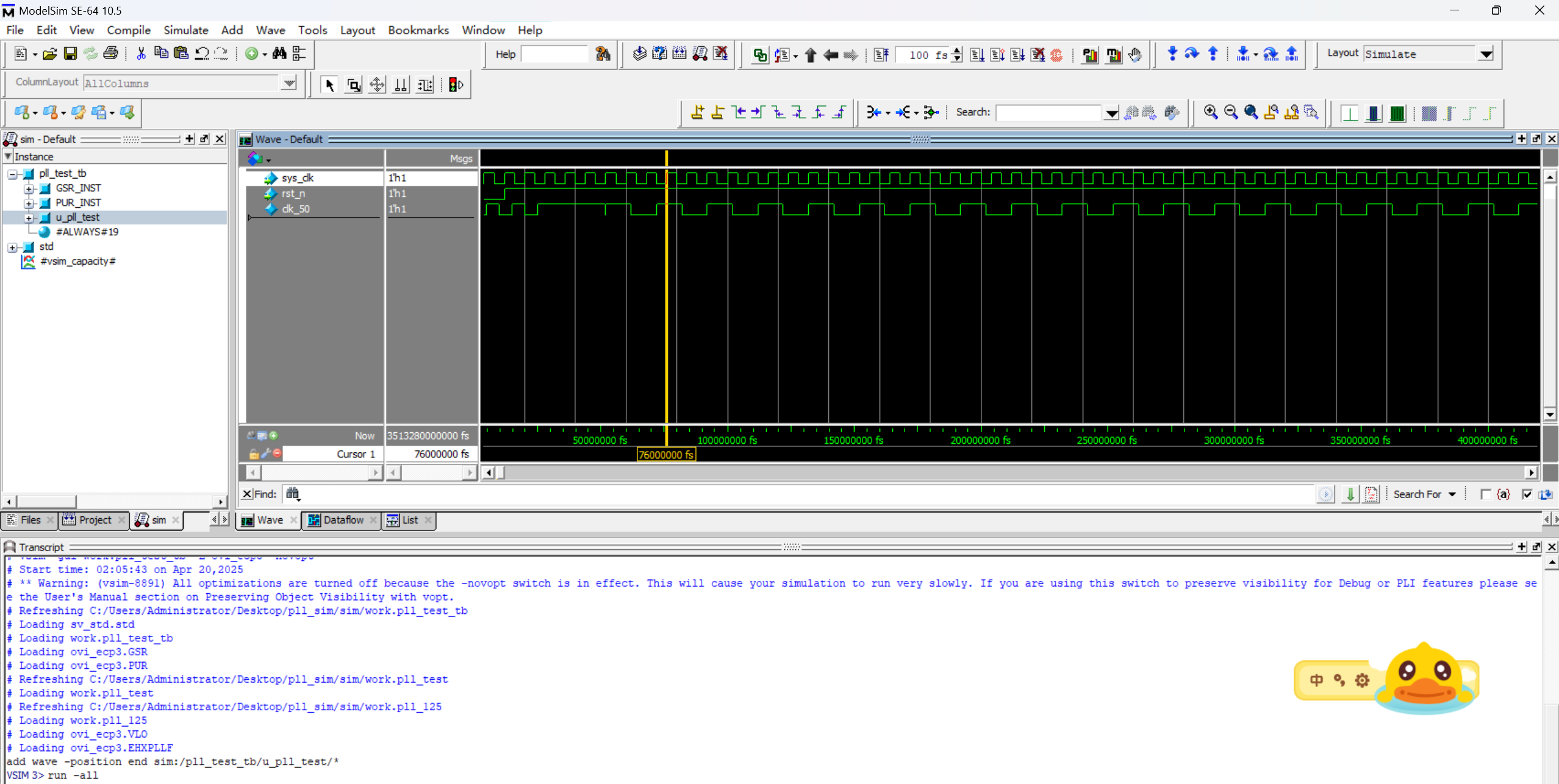

4)观察仿真波形

PS：在编写testbench的时候需要添加一下两段代码：

GSR GSR_INST(.GSR(1'b1));
PUR PUR_INST(.PUR(1'b1));

这是因为有些LATTICE 的PMI IP核中使用了DIAMOND的全局GSR_INST 变量，其实还有一个PUR_INST变量。这时由于仿真不具有这个全局变量我们就在顶层文件的模块中添加上面两段代码。

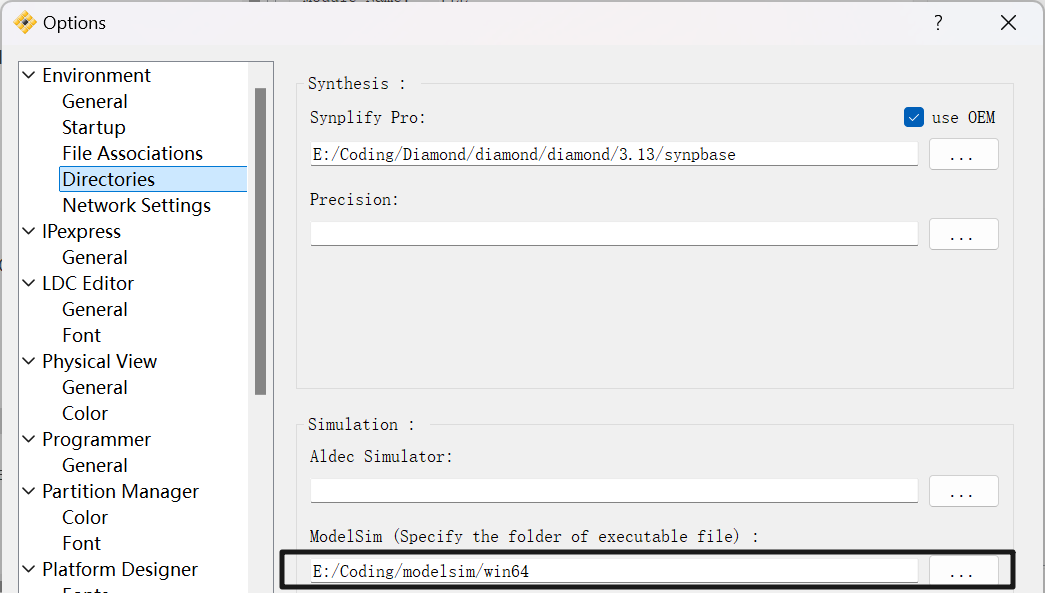

四、Diamond联合Modelsim仿真(略)

有空再写

五、仿真PCS(略)

对于ECP2M,ECP3这几个系列的器件来说PCS的仿真库都是已经编译好的，库文件形式存在于“x\cae_library\simulation\blackbox\pcsd_work”这个文件夹中，只需要将对应的库映射到想要的库文件存放地址，然后在modelsim.ini文件中设置好即可。如果您没有可能用到ECP2M,ECP3,SC这些器件或者是这些器件的SERDES功能，那么需要做好库的映射。
