一、 功能概述
1.1 设备简介

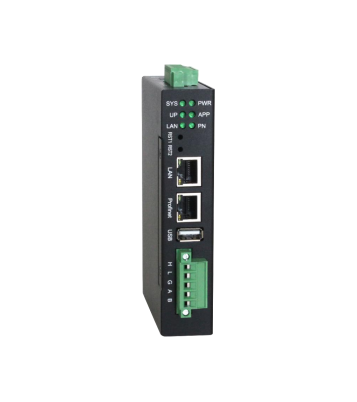

本产品是 ModbusTCP 和 Profinet(M) 网关（以下简称网关），使用数据映射
方式工作。
本产品在 ModbusTCP 侧作为 ModbusTCP 从站，接 PLC 、上位机、 wincc 屏
等；在 Profinet 侧做为 Profinet 主站控制器，接 Profinet 设备，如伺服驱动器。

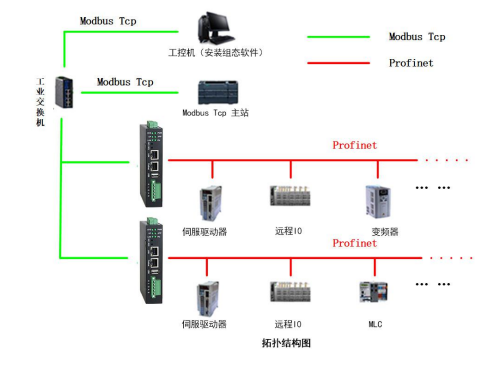

使用场景： ModbusTCP Client 通过 ModbusTCP 控制 Profinet 接口设备，
Profinet 接口设备接入 DCS/ 工控机等。
ModbusTCP 侧支持 03H 、 04H 、 10H 、 01H 、 02H 、 0FH 功能码，最多支
持 20 个 client 连接； Profinet 侧支持 PROFINET V2.4 。
Profinet 最多支持 128 个从站。

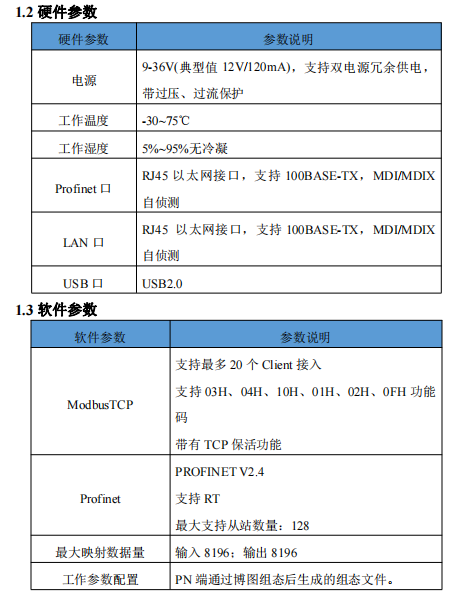

二、 硬件说明
2.1 电源接口

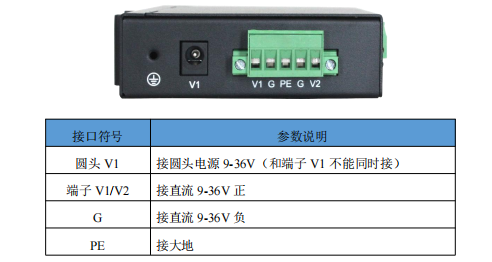

本网关电源接口如下图所示，支持压线端子接法和圆头电源接法，支持双电
源冗余供电，支持 9-36V 输入：
2.2 指示灯定义

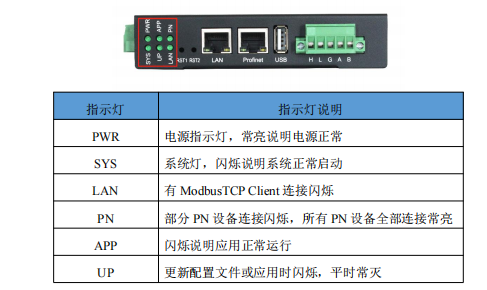

本网关六个指示灯如下图所示：

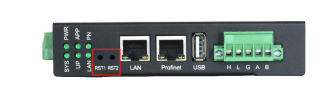

2.3 恢复出厂设置按键
2.4 LAN 口

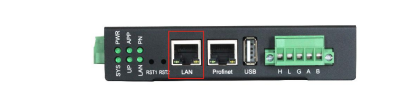

LAN 口如下：
LAN 口与 Modbus TCP 主站设备相连。
2.5 Profinet 接口

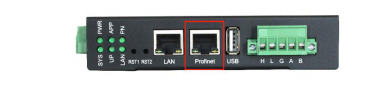

Profinet 口如下：
Profinet 口与 Profinet 从站设备相连。
2.6 USB 口
USB 口如下：
通过 U 盘更新 Profinet 配置，将生成的组态文件命名为“ PNConfiguration.xml ”
后放入 U 盘根目录，在设备运行过程中（ APP 灯闪烁时）将 U 盘插入设备自动
更新完成后重启设备即可。
2.7 CAN&RS485 口

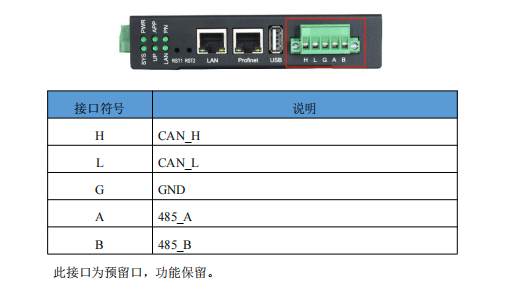

CAN&RS485 接口如下：
