如何在Keil及Jlink中搭建国民技术N32G系列MCU开发环境

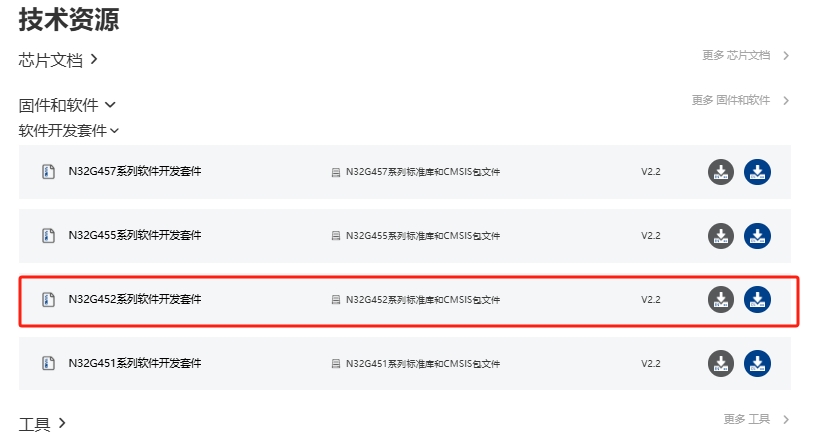

1. 根据自己的MCU型号（我这里的型号是N32G452REL7）访问国民技术官网，依次从N32G通用MCU-技术资源-固件和软件-软件开发套件，获取对应MCU型号的SDK，也可点击这里从网盘下载:

2. 下载N32G5X的jlash配置支持包，从网盘这里下载即可。

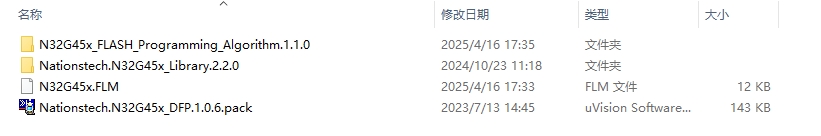

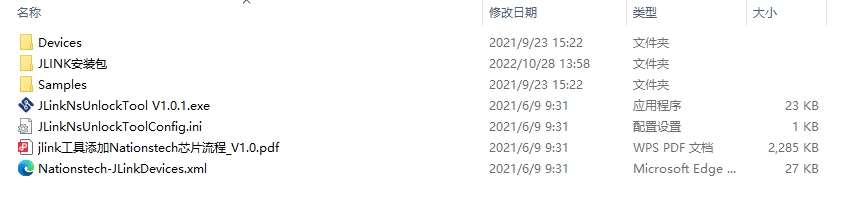

3. 解压上述步骤下载的文件包:


4. 双击运行Nationstech.N32G45x_DFP.1.0.6.pack安装MCU支持包。

5. 按照解压出来的文档jlink工具添加Nationstech芯片流程_V1.0.pdf的描述，把N32G45x.FLM,Devices和Sample目录的内容复制到Keil安装目录对应的文件夹下面，同时修改JLinkDevices.xml，把N32G的系列设备添加到jlink的配置文件中，以便在jlink的设备清单中并识别N32G45X芯片：

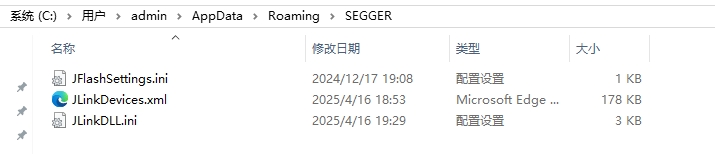

   需要注意的是Keil使用的jlink是在Keil的安装目录下的，而它的JLinkDevices.xml文件不一定在安装目录下，例如在我的环境中该文件的路径为,千万不要搞错了，不然无论你怎么改都没有效果:

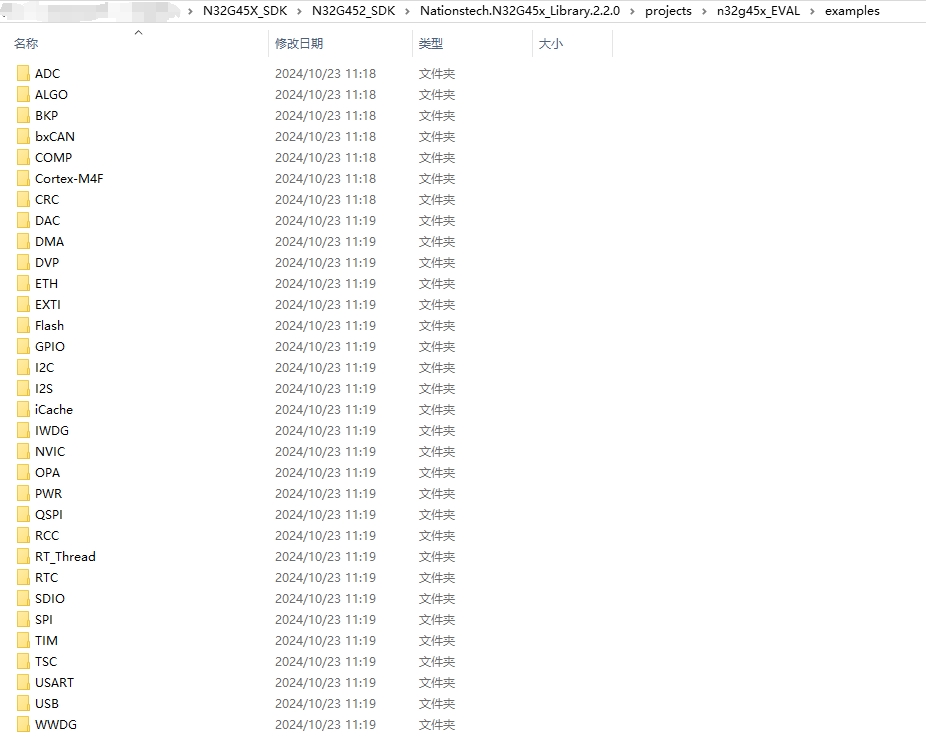

6. 在SDK目录中用Keil打开任意你需要的示例工程，配置一下Jlink:

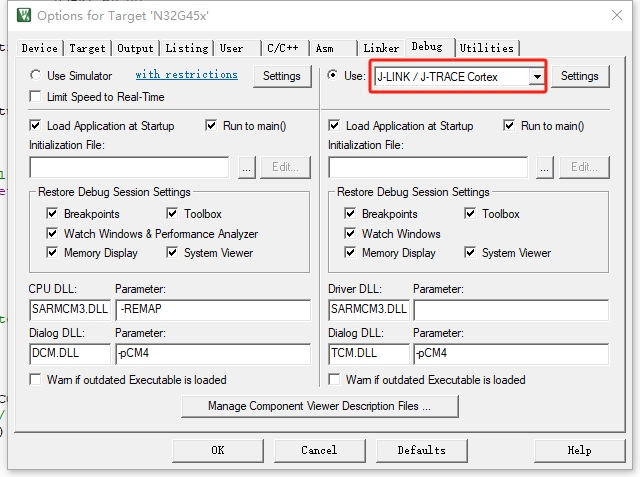

7. 打开工程后，点击Keil的Option按钮进行工程设置，选择调试工具为Jlink,并点击设置按钮：

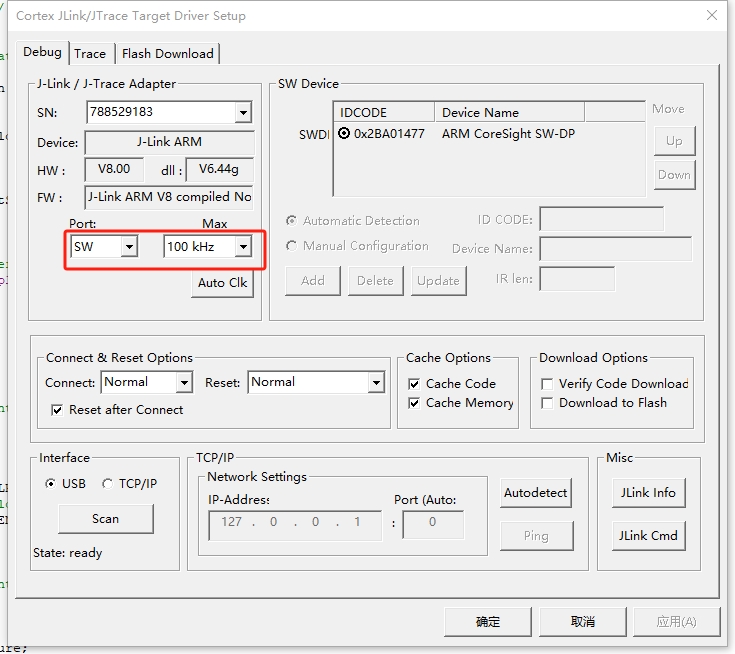

   确保接口为SW，其他选项，根据自己的配置来设置，右边能识别出来芯片ID即可：

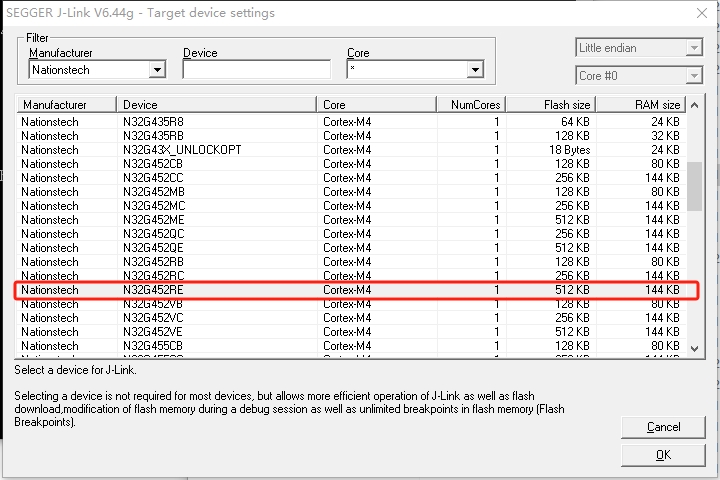

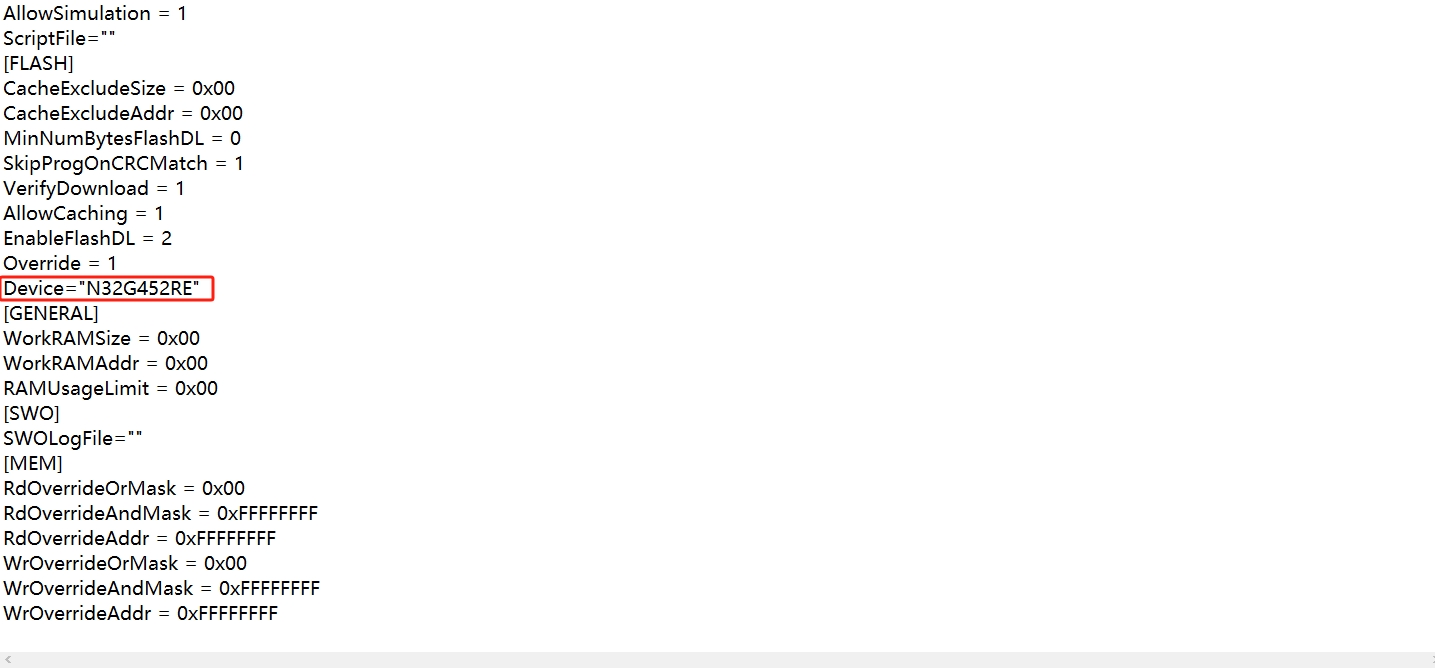

   在此处，容易出现识别不到芯片的情况，怎么尝试都不行，但是不要着急，不一定是硬件问题，可以直接用jlink.exe来验证一下。打开jlnk目录下的jlink.exe命令行工具，根据提示依次输入connect，回车，然后输入?在弹出的设备选择对话框中选择我们对应的芯片型号，确定，之后根据提示选在SWD接口和接口速度，如果在这里能识别出来，那么说明SWD接口及硬件上应该没有什么问题，但是在Keil中识别不出来，这时候可以修改工程目录下的JLinkSettings.ini文件，用文本编辑器打开该文件，把Device改为正确的型号保存，重新打开keil即可：

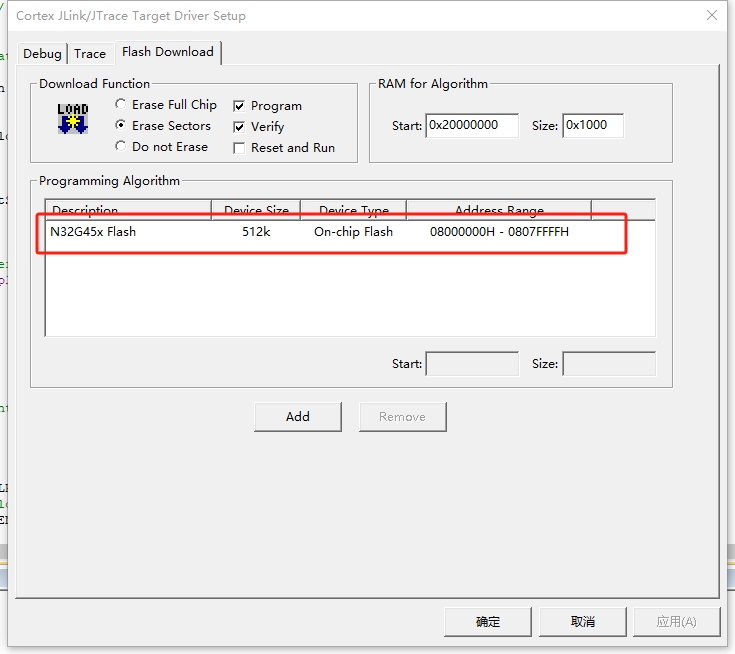

8. 还是在第7步的页面，选择Flash Download页面，确认flash编程选项和算法是否正确，一般情况下，前面的步骤把.FLM文件放到jlink对应的文件夹中后，这里就已经是正确的显示了，否则的话按照第5步检查.FLM文件是否放置正确:

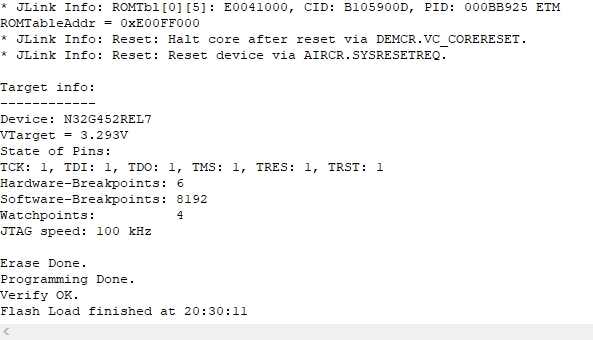

9. 返回keil工程主页面，编译，下载测试：


至此，基于Keil和JLink的N32G MCU开发调试环境搭建OK，可以愉快的写代码了。
