DDS信号发生器原理

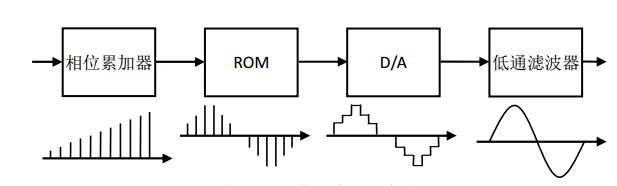

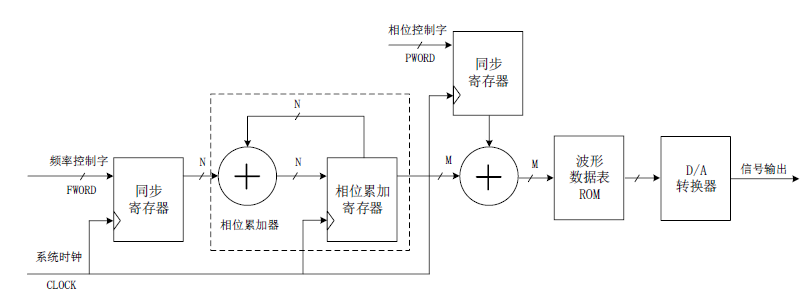

DDS主要由相位累加器、相位调制器、波形数据表以及D/A转换器构成。其中相位累加器由N位加法器与N位寄存器构成。每个时钟周期的时钟上升沿，加法器就将频率控制字与累加寄存器输出的相位数据相加，相加的结果又反馈至累加寄存器的数据输入端，以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。这样，相位累加器在时钟作用下，不断对频率控制字进行线性相位累加。即在每一个时钟脉冲输入时，相位累加器便把频率控制字累加一次。
相位累加器输出的数据就是合成信号的相位。相位累加器的溢出频率，就是DDS输出的信号频率，相位累加器输出的数据，作为波形存储器的相位采样地址，这样就可以把存储在波形存储器里的波形采样值经查表找出，完成相位到幅度的转换。
波形存储器的输出数据送到 D/A 转换器，由 D/A 转换器将数字信号转换成模拟信号输出。

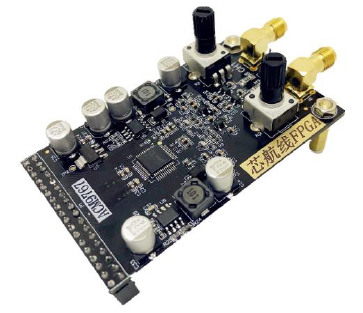

AD9767模块介绍
有两个通道，每个通道的数据分辨率为14位，转换速率最高可达到125Mbps，输出电压范围为+/-5V。
ACM9767模块是一款高性能高速双通道 DAC 模块。 模块具有单电源 5V 供电输入，双通道数字转模拟信号输出，每个通道数据分辨率为 14 位， 输出电压范围为+-5V， 且转换速率高达125Msps，非常适合诸如信号发生器、数字调制通信系统的开发等应用。
设计要求
- 做一个双通道的信号发生器
- 能够简单的调整每个通道的频率输出
- 能够提哦啊正每个通道的输出相位
- 能够控制输出的波形形式（sine，方波，三角波等）
设计代码

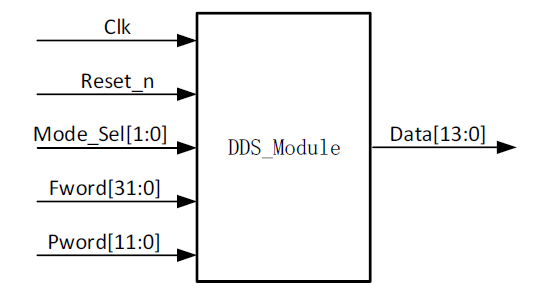

DDS 模块
module DDS_Module(Clk,Reset_n,Mode_Sel,Fword,Pword,Data
);input Clk;input Reset_n;input [1:0]Mode_Sel; //模式切换input [31:0]Fword;input [11:0]Pword;output reg[13:0]Data;//频率控制字同步寄存器reg [31:0]Fword_r;always@(posedge Clk)Fword_r <= Fword;//相位控制字同步寄存器reg [11:0]Pword_r;always@(posedge Clk)Pword_r <= Pword; //相位累加器 reg [31:0]Freq_ACC;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Freq_ACC <= 0;elseFreq_ACC <= Fword_r + Freq_ACC;//波形数据表地址wire [11:0]Rom_Addr; assign Rom_Addr = Freq_ACC[31:20] + Pword_r;wire [13:0]Data_sine,Data_square,Data_triangular;
//调用底层模块ROM表（由ip核生成的三种波形：sine，方波，三角波）rom_sine rom_sine(.clka(Clk),.addra(Rom_Addr),.douta(Data_sine));rom_square rom_square(.clka(Clk),.addra(Rom_Addr),.douta(Data_square));
