基于51单片机语音实时采集系统

基于51单片机语音实时采集

（程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

系统由STC89C52单片机+ISD4004录音芯片+LM386功放模块+小喇叭+LCD1602+按键+指示灯+电源构成

1.可通过按键随时选择相应的录音进行播放；

2.可以通过按键随时录音，可以录制4段声音，并可以按键控制播放和暂停，最长可以录制8分钟；

3.播放的音量可以通过调节电位器改变；

添加图片注释，不超过 140 字（可选）

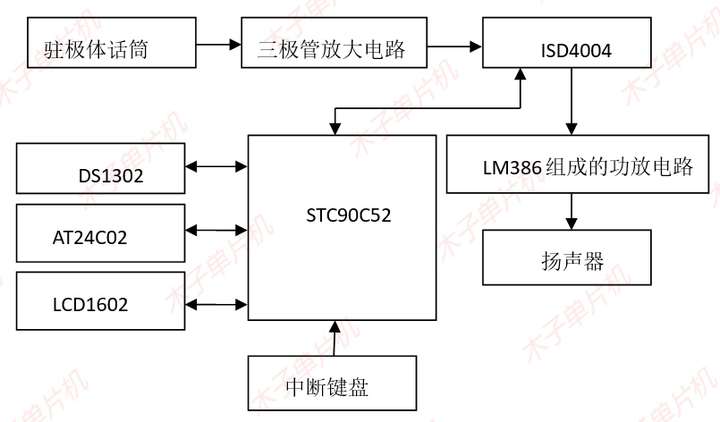

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

15*9万用板；LCD1602液晶；

16P排针；16P排母；

10k电阻；5MM LED灯；

10欧姆电阻；1k电阻；

40脚IC座；28脚IC座；

ISD4004语音芯片；

LM386；8脚IC座；

2P母座；3.3V芯片；

咪头；喇叭；红黑并线；

103电位器；1uf电容*2；

220uf*4；2.2uf电容*1；

10uf电容*2；22pf电容*2；

小按键*4；自锁开关；

DC电源接口；12M晶振；

2k电阻*1；晶振:8M；

添加图片注释，不超过 140 字（可选）

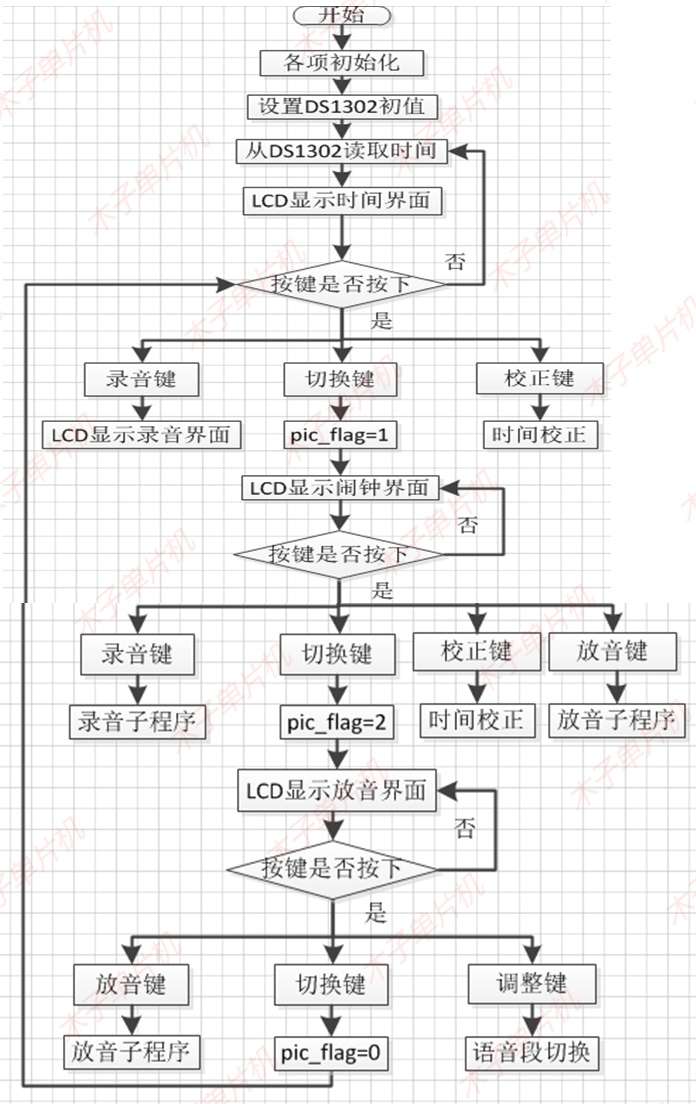

流程图：

添加图片注释，不超过 140 字（可选）

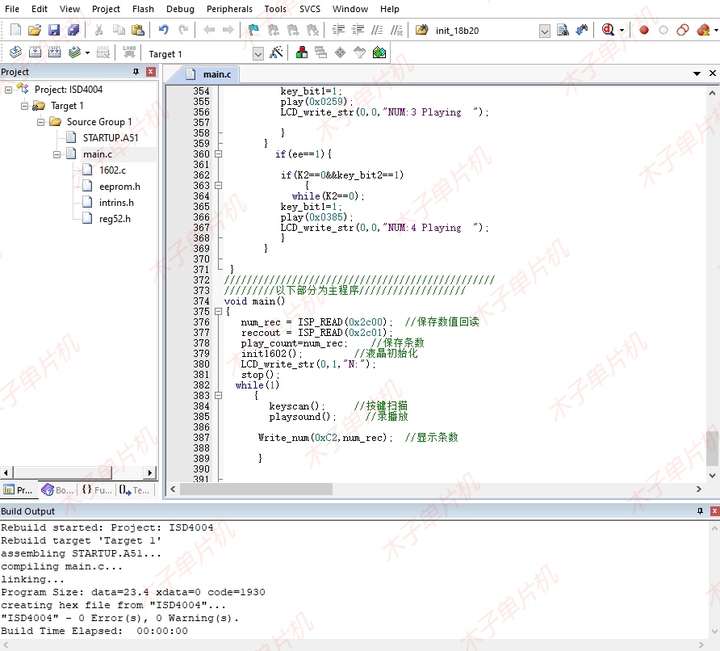

程序

//　以ISD4004-8录音时间为8分钟，即8*60=480S根据4004的资料，480秒可分为2400段，也就是1S的段数为
//  5段，即从，0000－0005H的内容为1秒。0X0000-0X012C ;0X012D-0X0258;0X259-0X0384;0X0385-0X04B0.
#include <reg52.h>
#include <intrins.h>
#include"1602.c"
#include"eeprom.h"
#define uchar unsigned  char
#define uint  unsigned  int
bit playbit,recbit;	//定义两个位变量，放音和录音位
/***微信公众号：木子单片机********/
定义放音命令,定义常量//
#define ISDPOWERUP      0X20           //ISD4004上电
#define ISDSTOP         0X10           //ISD4004下电
#define OPERSTOP        0X30           //ISD4004停止当前操作
#define PLAYSET         0XE0           //ISD4004从指定地址开始放音
#define PLAYCUR         0XF0           //ISD4004从当前地址开始放音
#define RECSET          0XA0      	   //ISD4004从指定地址开始录音
#define RECCUR          0XB0		   //ISD4004从当前地址开始录音sbit   SCLK=P3^7;
sbit   SS=P3^6;            //LOW IS ACTIVELY
sbit   MOSI=P3^5;
//sbit   MISO=P3^4;sbit   K1=P1^2;
sbit   K2=P1^3;
sbit   K3=P1^4;		  //按键输入sbit   LED1=P1^0;
sbit   LED2=P1^1;	  //指示灯uchar aa,bb,cc,dd,ee;
uchar num_rec=0;
void  delayms(uchar ms);
uchar playcout,reccout;	 //放音和录音次数。
放音部分子程序，放音地址由ADDR决定
void play(uint addr){ 	uint y;SS=0;MOSI=0;//发送开始SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0x20>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}//发送结束SS=1;//上电结束delayms(50);SS=0;MOSI=0;//发送地址SCLK=0;for(y=0;y<16;y++){SCLK=0;if((addr>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}//发送地址结束MOSI=0;//放音SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0xe0>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}SS=1;SS=0;MOSI=0;//放音SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0xf0>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}SS=1;	  }
//lu音部分子程序，地址由ADDR决定/
/***全部文件关注********/
/***微信公众号：木子单片机********/
void rec(addr)
{ 	uint y;	SS=0;MOSI=0;//发送开始SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0x20>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}//发送结束SS=1;//上电结束delayms(50);SS=0;MOSI=0;//发送开始SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0x20>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}//发送结束SS=1;//上电结束delayms(50);delayms(50);SS=0;MOSI=0;//发送地址SCLK=0;for(y=0;y<16;y++){SCLK=0;if((addr>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}//发送地址结束MOSI=0;SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0xa0>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}SS=1;SS=0;MOSI=0;SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0xb0>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}SS=1;	  }void stop()
{ uchar y;SS=1;SS=0;MOSI=0;//放音SCLK=0;for(y=0;y<8;y++){SCLK=0;if((0x30>>y)&0x01)MOSI=1;else MOSI=0;_nop_();_nop_();_nop_();SCLK=1;_nop_();_nop_();_nop_();}SS=1;
}void delayms(uchar ms)
// 延时子程序
{						uchar j;while(ms--){for(j = 0; j < 120; j++);}
}void playsound()	///录放音子函数
{if(playbit){playbit=0;switch(playcout){			 ///====每段60S=====case 0x01:{play(0x0000);LCD_write_str(0,0,"NUM:1 Playing  ");}break;	//此处第一段音乐的开始地址为0X00，到0X012d地址结束，约为60秒。case 0x02:{play(0x012d);LCD_write_str(0,0,"NUM:2 Playing  ");}break;case 0x03:{play(0x0259);LCD_write_str(0,0,"NUM:3 Playing  ");}break;case 0x04:{play(0x0385);LCD_write_str(0,0,"NUM:4 Playing  ");}break; }}if(recbit){recbit=0;switch(reccout){    case 0x01:{rec(0x0000); LCD_write_str(0,0,"NUM:1 Recording");aa=1;}break;case 0x02:{rec(0x012d);LCD_write_str(0,0,"NUM:2 Recording");aa=1;}break;case 0x03:{rec(0x0259);LCD_write_str(0,0,"NUM:3 Recording");aa=1;}break;case 0x04:{rec(0x0385);LCD_write_str(0,0,"NUM:4 Recording");aa=1;}break; }}
}
bit key_bit1=0,key_bit2=0;
uchar num11;
uchar  play_count=4,rec_count=4;void keyscan()  //直控键盘扫描子程序。
{if(K1==0){ while(K1==0);key_bit1=1;recbit=1;reccout++;LED2=0;LED1=1;if(reccout>rec_count)	  //reccout=1;}if(K2==0&&key_bit2==0){while(K2==0);key_bit1=1;playbit=1;playcout++;LED1=0;LED2=1;if(playcout>play_count)playcout=1;	//	   reccout=num_rec;		   }			      if(K3==0&&key_bit1==1){ while(K3==0);stop();LED2=1;LED1=1;if(aa==1){num_rec++;aa=0;	if(num_rec>4){num_rec=1;key_bit1=0;}}ISP_ERASE(0x2c00);		//注意：字节编程时必须要先要擦除整个扇区	ISP_PROGRAM(0x2c00, num_rec);	//写入eeprom 掉电保存ISP_PROGRAM(0x2c01, reccout);play_count=num_rec;		//保存播放的段数reccout=num_rec;		//从第几段录起LCD_write_str(0,0,"                ");key_bit1=0;}if(K3==0&&key_bit1==0)					//选择播放哪段{ while(K3==0&&key_bit1==0);key_bit2=1;num11++;			if(num11>play_count){num11=0;bb=0;cc=0;dd=0;key_bit2=0;LCD_write_str(0,0,"                ");}switch(num11){    case 1:{LCD_write_str(0,0,"NUM:1 Rec    ");bb=1;cc=0;dd=0;ee=0;}break;case 2:{LCD_write_str(0,0,"NUM:2 Rec    ");bb=0;cc=1;dd=0;ee=0;}break;case 3:{LCD_write_str(0,0,"NUM:3 Rec    ");cc=0;bb=0;dd=1;ee=0;}break;case 4:{LCD_write_str(0,0,"NUM:4 Rec    ");cc=0;bb=0;dd=0;ee=1;}break; }		}if(bb==1){if(K2==0&&key_bit2==1){while(K2==0); 	key_bit1=1;play(0x0000);LCD_write_str(0,0,"NUM:1 Playing  ");}}if(cc==1){if(K2==0&&key_bit2==1){while(K2==0); key_bit1=1;play(0x012d);LCD_write_str(0,0,"NUM:2 Playing  ");}}if(dd==1){if(K2==0&&key_bit2==1){while(K2==0); key_bit1=1;play(0x0259);LCD_write_str(0,0,"NUM:3 Playing  ");}}if(ee==1){if(K2==0&&key_bit2==1){while(K2==0); key_bit1=1;play(0x0385);LCD_write_str(0,0,"NUM:4 Playing  ");}}}
