一、页面大小的设置
（1）单页原理图页面设置
首先，选中需要更改页面尺寸的那一页原理图，鼠标右键，选择“Schmatic Page Properties”选项，进行页面大小设置。
（2）对整个原理图页面设置

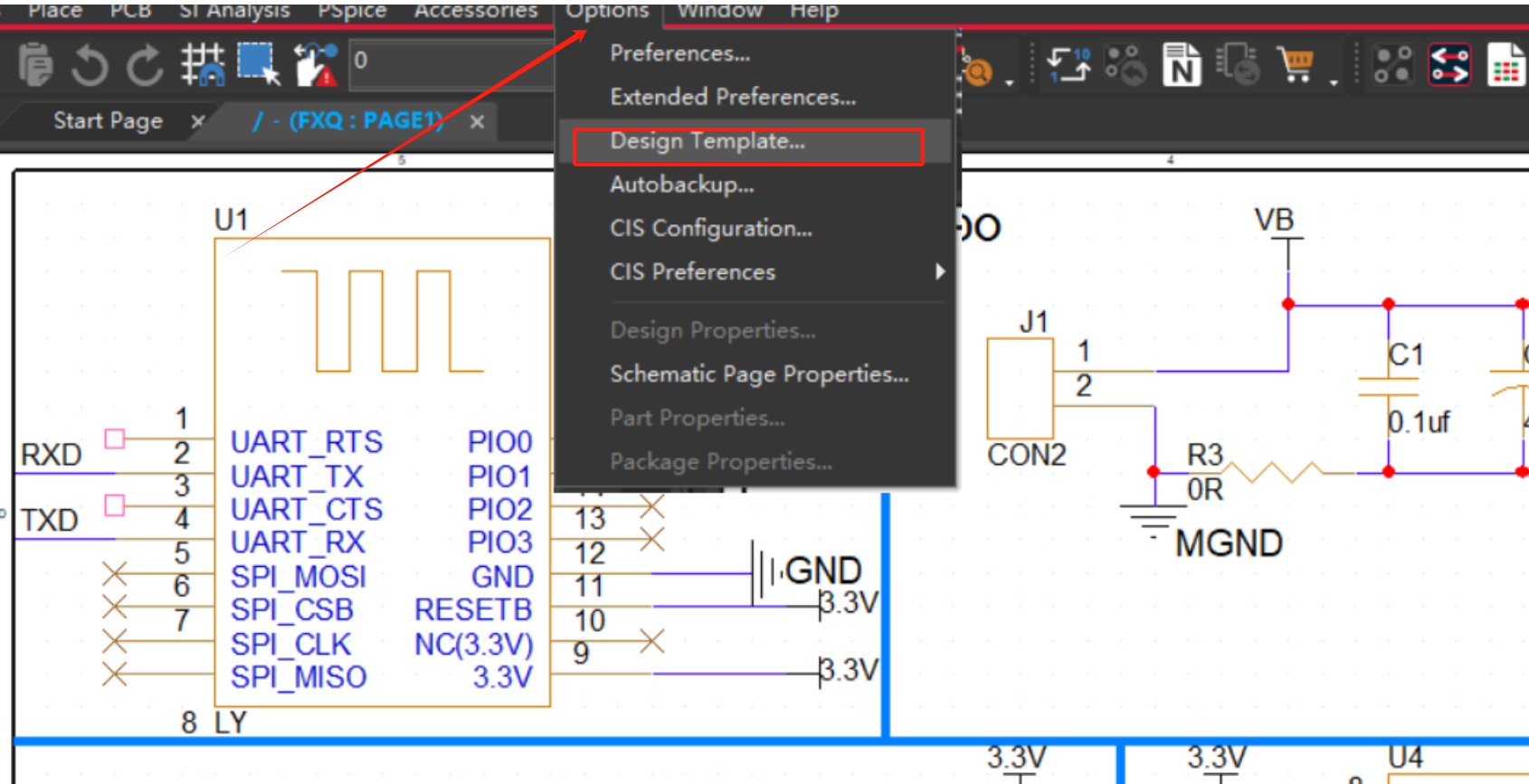

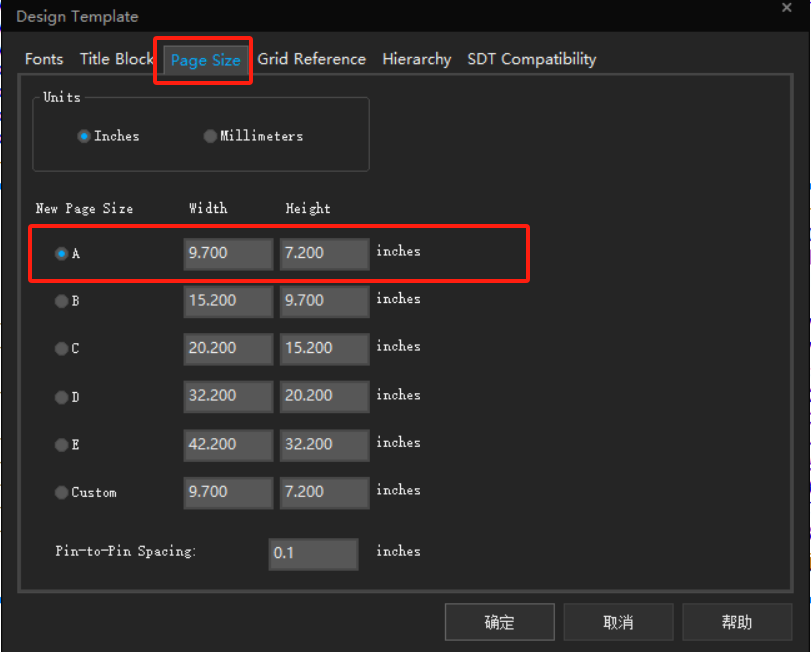

执行菜单命令“Option”——“Design Template”，在弹出的窗口中选择“Page Size”，对页面大小进行设置。一般可按默认大小进行设置。
二、栅格的设置

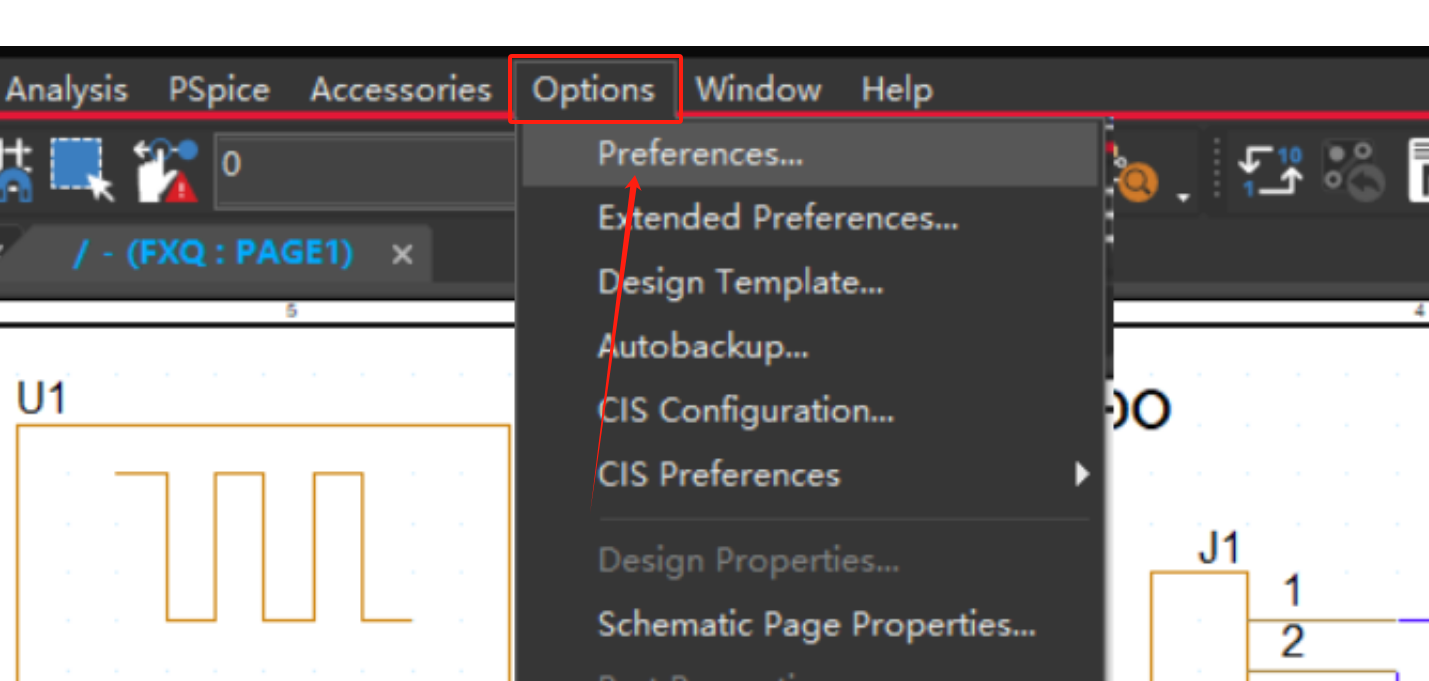

（1）执行菜单命令“Options-Preferences”，进行参数设置。

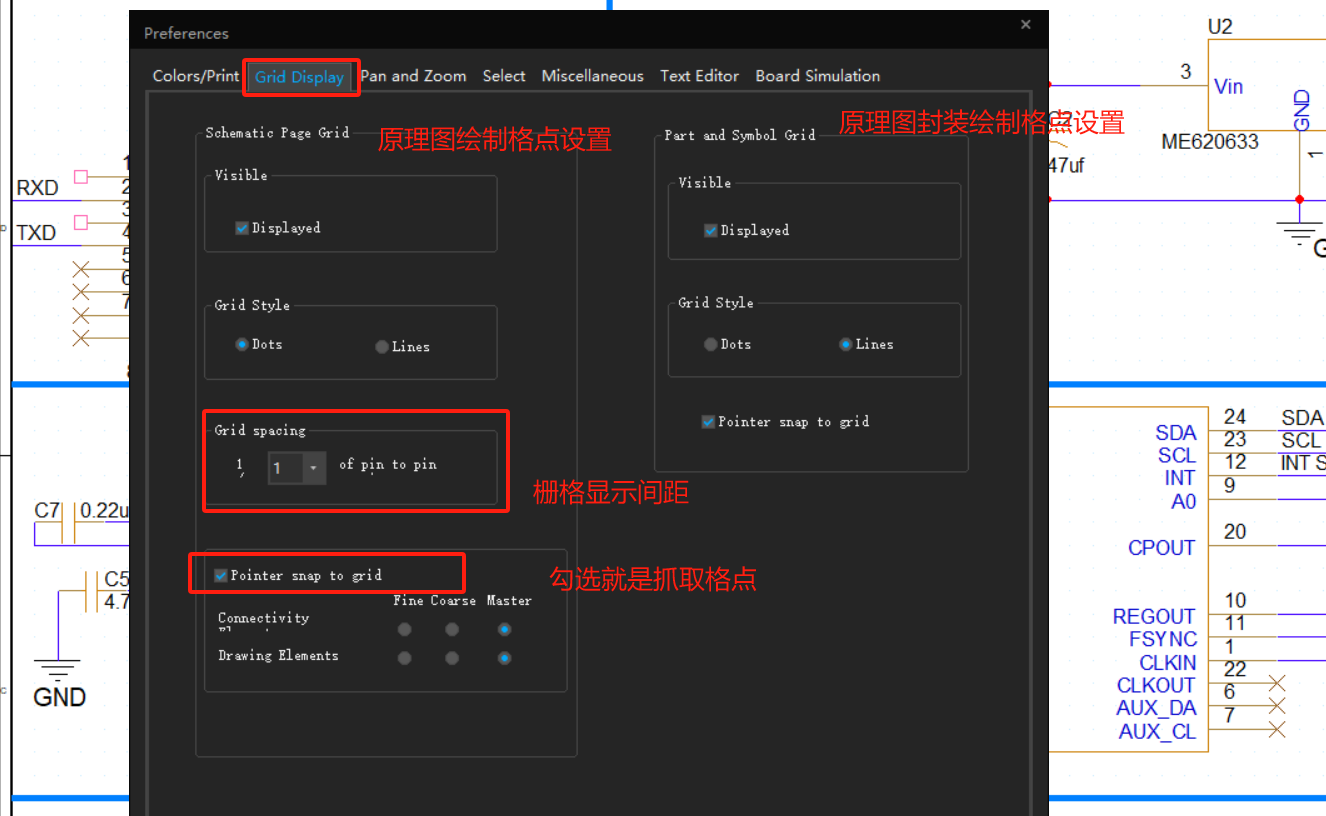

推荐参数设置：
1. 第一项：勾选上显示格点
2. 第二项：选则线状格点显示
3. 第三项：选中1 to 1的显示
4. 第四项：勾选抓取格点
三、原理图模板的应用

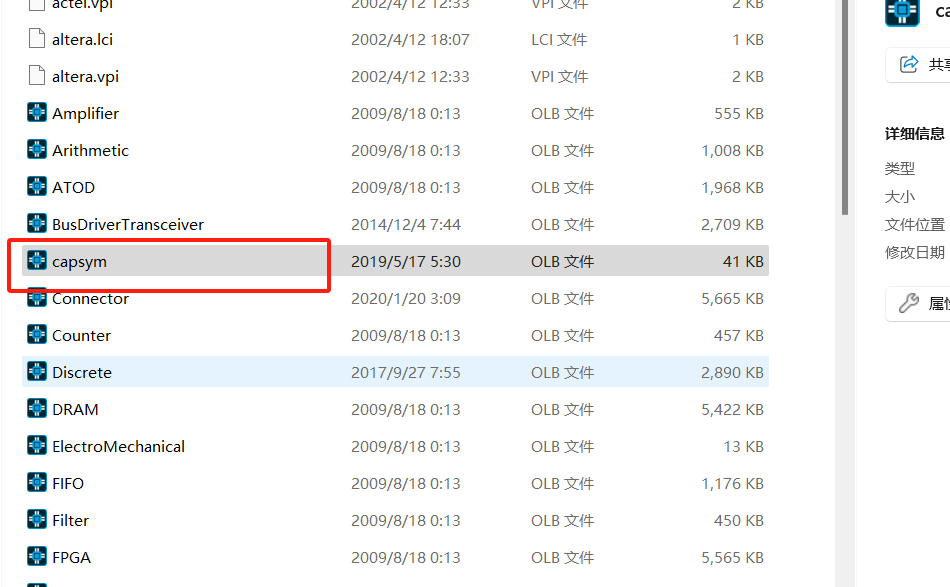

（1）选择“capsym.olb”并打开
路径：F:\Candence\tools\capture\library

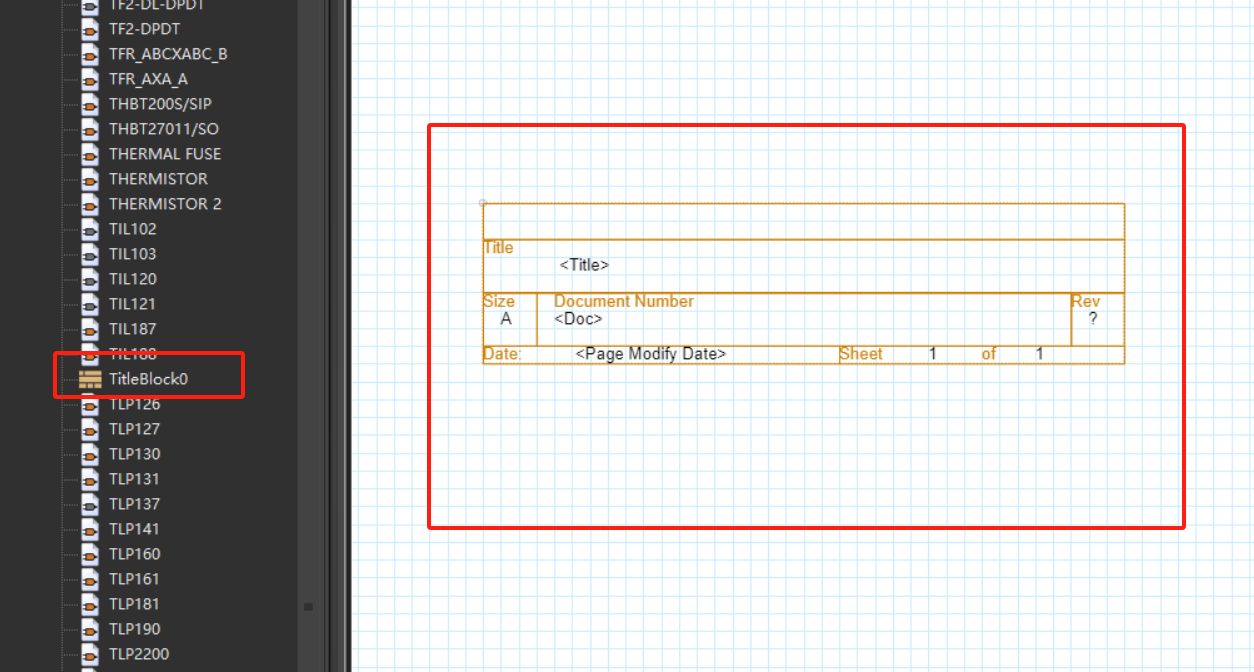

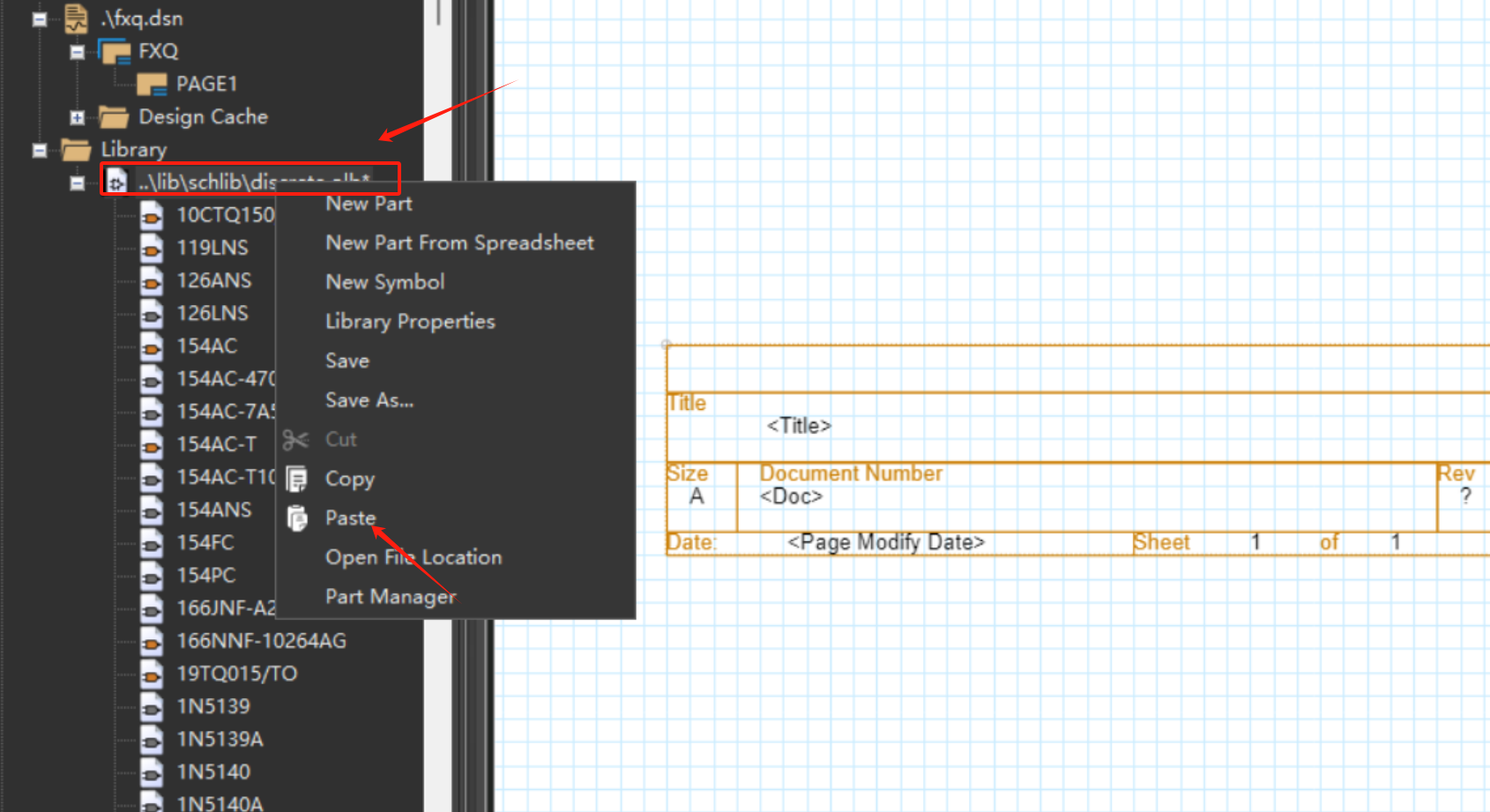

复制一个TiltleBlock0到自己创建的库路径下面

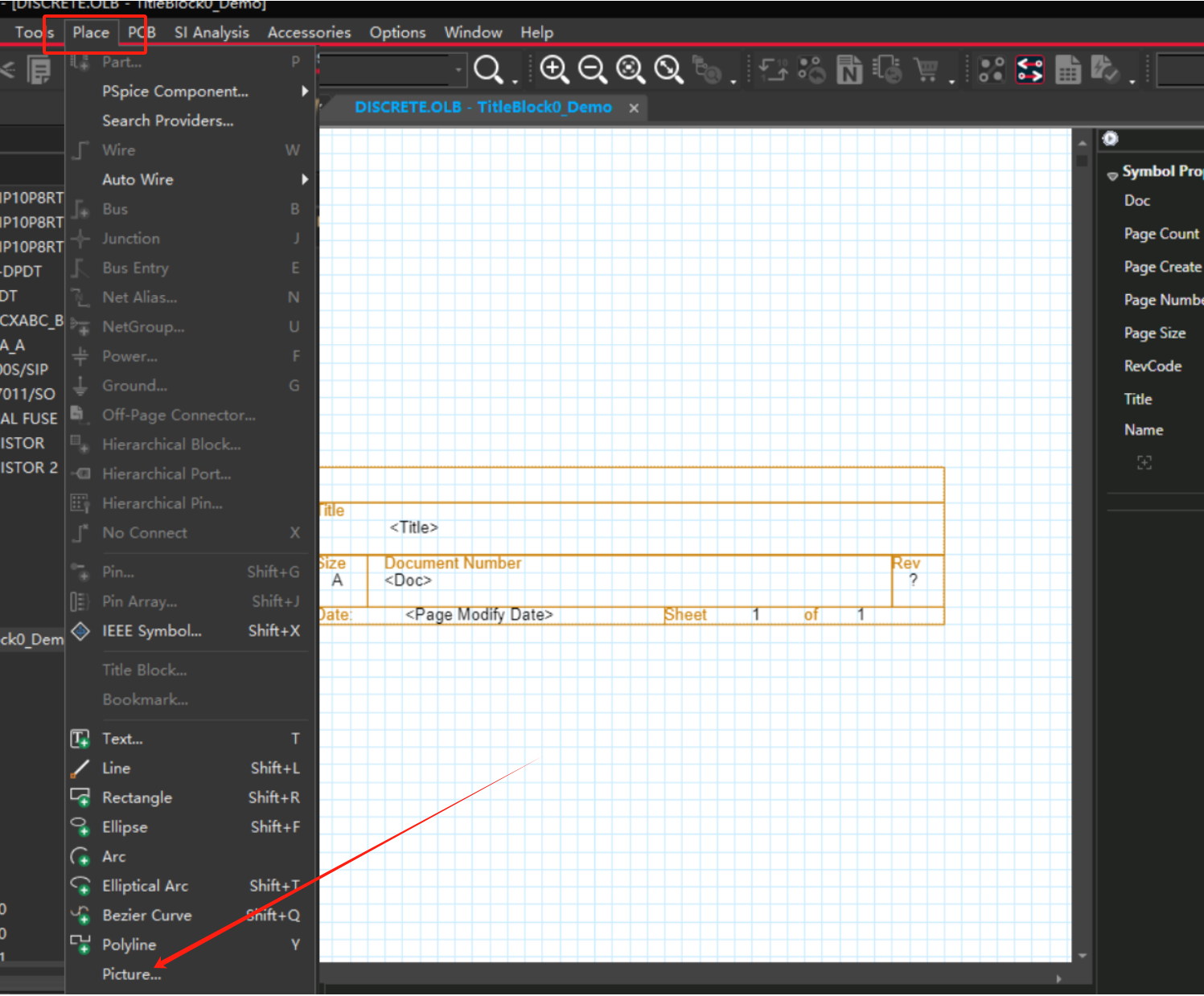

（2）执行菜单命令“Place-picture”，选择插入好的图片。

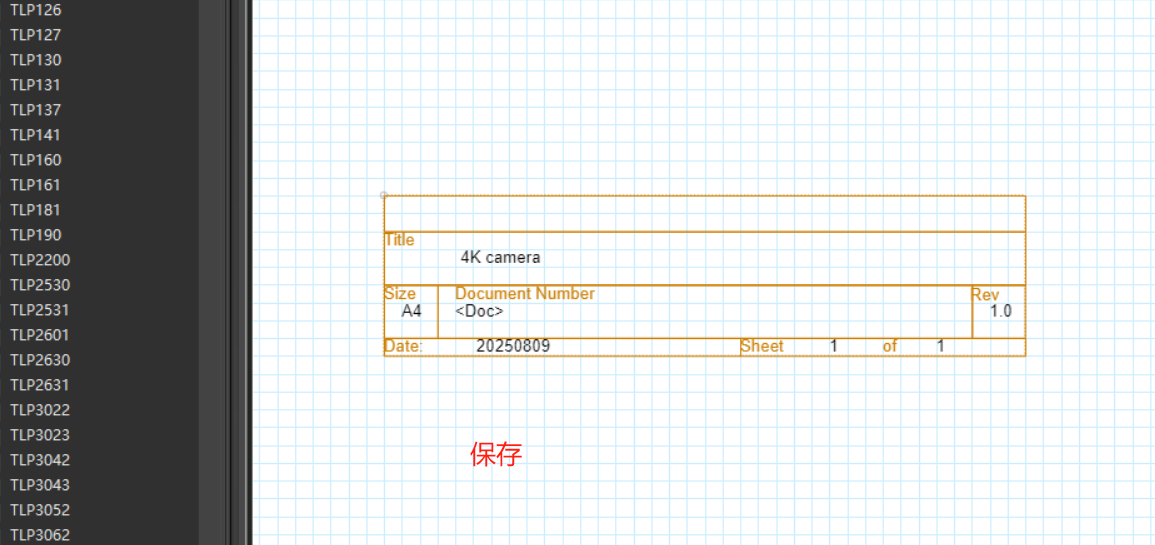

全部设置完成之后，按快捷键“Ctrl+S”，对修改的Title Block进行保存。
保存后需要对Title Block关联，这样下次新建原理图时，原理图右下角出现的标题栏就是保存的。
（3）关联Title Block

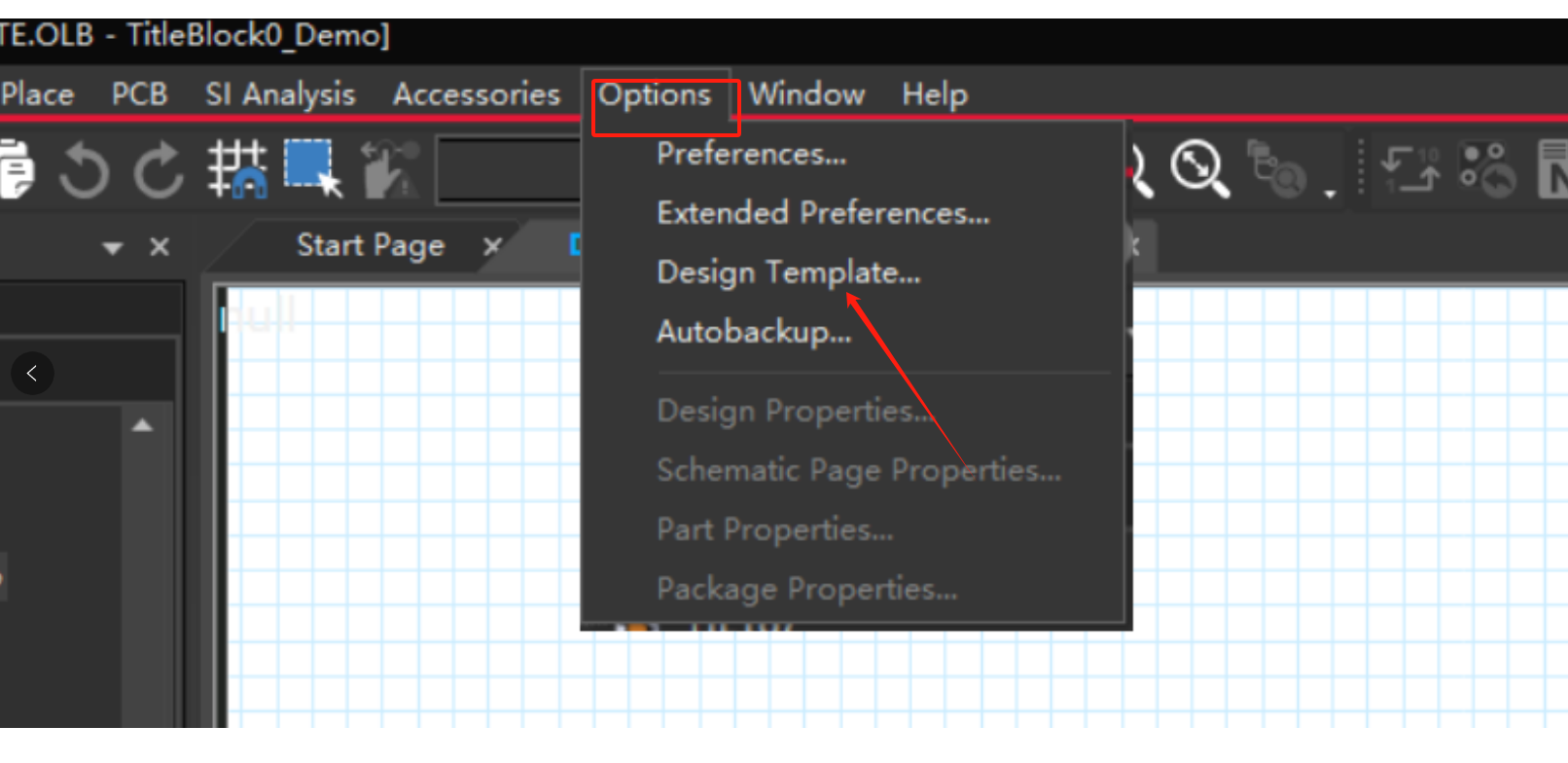

执行菜单“Options-Design Template”选项，
在Library Name中，选择刚才保存的路径
)
