第四十六章 车牌识别实验

在上一章节中,介绍了利用maix.KPU模块实现了通过提取图像中人脸的特征进行人脸识别,本章将继续介绍利用maix.KPU模块实现的车牌识别。通过本章的学习,读者将学习到车牌识别应用在CanMV上的实现。
本章分为如下几个小节:
46.1 maix.KPU模块介绍
46.2 硬件设计
46.3 程序设计
46.4 运行验证

46.1 maix.KPU模块介绍
有关maix.KPU模块的介绍,请见第39.1小节《maix.KPU模块介绍》。
46.2 硬件设计
46.2.1 例程功能

  1. 获取摄像头输出的图像,并送入KPU进行车牌检测,接着对检测到的车牌分别进行车牌号识别,然后在LCD上显示检测到的车牌位置和识别出的车牌号码。
    46.2.2 硬件资源
    本章实验内容,主要讲解maix.KPU模块的使用,无需关注硬件资源。
    46.2.3 原理图
    本章实验内容,主要讲解maix.KPU模块的使用,无需关注原理图。
    46.3 程序设计
    46.3.1 maix.KPU模块介绍
    有关maix.KPU模块的介绍,请见第46.1小节《maix.KPU模块介绍》。
    46.3.2 程序流程图
    在这里插入图片描述

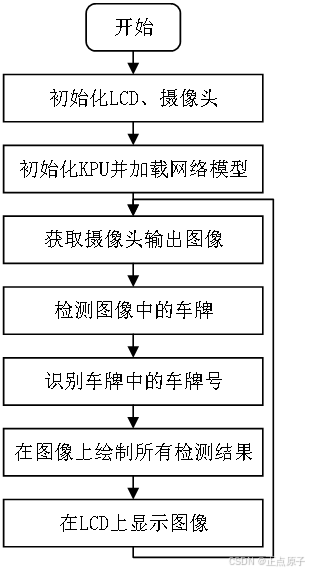

图46.3.2.1 人脸识别实验流程图
46.3.3 main.py代码
main.py中的脚本代码如下所示:

import lcd
import sensor
import gc
from maix import KPUlcd.init()
sensor.reset()
sensor.set_framesize(sensor.QVGA)
sensor.set_pixformat(sensor.RGB565)
sensor.set_hmirror(False)anchor = (8.30891522166988, 2.75630994889035, 5.18609903718768, 1.7863757404970702, 6.91480529053198, 3.825771881004435, 10.218567655549439, 3.69476690620971, 6.4088204258368195, 2.38813526350986)
names = []# 构造并初始化车牌检测KPU对象
lp_detecter = KPU()
lp_detecter.load_kmodel('/sd/KPU/lp_detect.kmodel')
lp_detecter.init_yolo2(anchor, anchor_num=len(anchor) // 2, img_w=320, img_h=240, net_w=320, net_h=240, layer_w=20, layer_h=15, threshold=0.7, nms_value=0.3, classes=len(names))provinces = ['Wan', 'Hu', 'Jin', 'Yu^', 'Ji', 'Sx', 'Meng', 'Liao', 'Jl', 'Hei', 'Su', 'Zhe', 'Jing', 'Min', 'Gan', 'Lu', 'Yu', 'E^', 'Xiang', 'Yue', 'Gui^', 'Qiong', 'Cuan', 'Gui', 'Yun', 'Zang', 'Shan', 'Gan^', 'Qing', 'Ning', 'Xin']
ads = ['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'J', 'K', 'L', 'M', 'N', 'P', 'Q', 'R', 'S', 'T', 'U', 'V', 'W', 'X', 'Y', 'Z', '0', '1', '2', '3', '4', '5', '6', '7', '8', '9']# 构造并初始化车牌识别KPU对象
lp_recognizer = KPU()
lp_recognizer.load_kmodel("/sd/KPU/lp_recog.kmodel")
lp_recognizer.lp_recog_load_weight_data("/sd/KPU/lp_weight.bin")# 按指定比例扩展矩形框
def extend_box(x, y, w, h, scale):x1 = int(x - scale * w)x2 = int(x + w - 1 + scale * w)y1 = int(y - scale * h)y2 = int(y + h - 1 + scale * h)x1 = x1 if x1 > 0 else 0x2 = x2 if x2 < (320 - 1) else (320 - 1)y1 = y1 if y1 > 0 else 0y2 = y2 if y2 < (240 - 1) else (240 - 1)return x1, y1, x2 - x1 + 1, y2 - y1 + 1while True:img = sensor.snapshot()lp_detecter.run_with_output(img)lps = lp_detecter.regionlayer_yolo2()for lp in lps:# 框出车牌位置x, y, w, h = extend_box(lp[0], lp[1], lp[2], lp[3], 0.08)img.draw_rectangle(x, y, w, h, color=(0, 255, 0))# 对车牌进行车牌识别并绘制识别结果lp = []lp_img = img.cut(x, y, w, h)resize_img = lp_img.resize(208, 64)resize_img.replace(hmirror=True)resize_img.pix_to_ai()lp_recognizer.run_with_output(resize_img)output = lp_recognizer.lp_recog()for o in output:lp.append(o.index(max(o)))img.draw_string(x + 2, y - 20 - 2, '%s %s-%s%s%s%s%s' %(provinces[lp[0]], ads[lp[1]], ads[lp[2]], ads[lp[3]], ads[lp[4]], ads[lp[5]], ads[lp[6]]), color=(255, 0, 0), scale=2)del lpdel lp_imgdel resize_imglcd.display(img)gc.collect()

可以看到一开始是先初始化了LCD和摄像头,并分别构造并初始化了用于车牌检测和车牌号识别的KPU对象。
然后便是在一个循环中不断地获取摄像头输出的图像,首先将图像进行车牌检测,检测图像中存在的车牌,接着对车牌图像进行车牌号识别,最后将检测到的车牌位置框和识别出的车牌号码在图像上进行绘制,然后在LCD上显示图像。
46.4 运行验证
将DNK210开发板连接CanMV IDE,点击CanMV IDE上的“开始(运行脚本)”按钮后,将摄像头对准车牌,让其采集到车牌图像,可以看到LCD上显示了车牌识别的结果,图像中的被检测到的车牌均被框出,并且显示了车牌对应识别出的车牌号码,如下图所示:
在这里插入图片描述

图46.4.1 LCD显示车牌识别实验结果
