FairyGUI图标文字合批失败的原因

1）FairyGUI图标文字合批失败的原因
2）为什么Cubemap的内存占用超高
3）如何找到网格某个切面的中心点
4）为什么SafeZone在倒屏后方向相反

这是第428篇UWA技术知识分享的推送，精选了UWA社区的热门话题，涵盖了UWA问答、社区帖子等技术知识点，助力大家更全面地掌握和学习。

UI

Q1：项目现在使用的是FairyGUI，界面中会有一排类似下图的比较常见的组合按钮（图+特效+文字）。

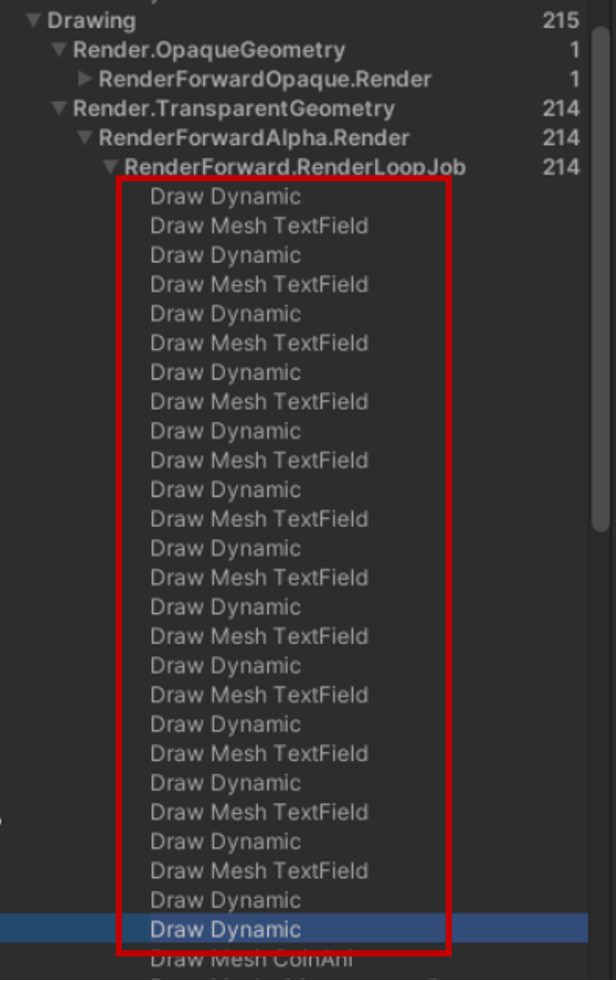

在FrameDebugger中注意到这部分的DrawCall情况有点惨；老项目用UGUI+TMP作类似的UI应该是没有问题都能合的。父节点FairyBatching是勾了的，图集是合好了的，图和图、文字和文字之间应该也没有互相遮挡覆盖；考虑到可能是特效穿插的问题，所以运行调试时直接把特效的节点删掉了，还是不行。请问还有什么思路？

A：遇到过类似的问题。首先FairyGUI的结构在导出后应该就是固定的了，有可能你运行时做了修改删掉改掉某些东西，但原来的区域规格和UI元素仍然占位。所以这里删特效、对TextField覆盖面积的调试检查，可能都得请UI同学帮忙，回到FairyGUI编辑器阶段处理和检查，再重新导出看效果。

Q2：操作了下，确实有变化。但现在又有两个新问题：

1. 确实导出前就把特效移除有效果，但图和文字中夹着特效是表现需要，最终不大可能删，这个是不是就没什么办法了？

2. 就算移除了特效，还是发现只有图和图之间合了，文字之间仍然不合。而且这次是确认了TextField之间也没有重叠。这时候看FrameDebugger合批失败原因变成了超过300个顶点不能动态合批。请问这个怎么解决呢？

A：第一个确实想不到什么办法了。第二个就像FrameDebugger写的一样，你若是用了Shadow、Outline这种效果，文字的顶点就会成倍上升，再加上你字一多，就会超了。不过如果你这些表现上都要用的话，也和特效一样没什么办法了。

感谢Faust@UWA问答社区提供了回答

Memory

Q：在MemoryProfiler里发现Graphics分类下面Cubemap的内存占用有40多MB，比我们项目用的网格都多，这个量正常吗？

A：确实高了，尤其移动端游戏很少有必要用这么多。可以看下是不是有些Cubemap单个就占好几MB。一个Cubemap本质是6张Texture 2D，所以一个10241024、ASTC44格式的资源就占6MB内存了。但其实我测下来其规格对表现的影响很微妙，像我们项目里有些物体上把Cubemap改到128128、ASTC88看上去都没什么区别，但内存就小到可以忽视。最终也是说服美术在低分档上用这版了。

感谢Faust@UWA问答社区提供了回答

Script

Q：我想要找到一个网格中某个切面的中心点，有什么实现的思路吗？

A：提供一种追踪的方式，大致思路是：

通过Get Component Bounds得到网格包围球的半径，乘二以保证追踪起点足够远，得到追踪的半径（Float）。
在For Loop中配合Rotate Vector Around Aixs和追踪半径来得到足够多的追踪点（Float→Vector），它们是LineTrace的起点。
再找到追踪的终点，就可开始Line Trace（起点和终点还要加上Actor自身的Location，相当于Local→World）。
返回的Out Hit中拿到Location便可加到一个新的Vector Array中（这个要是局部变量，这样每帧得到的都是新的）。
在For Loop的Completed阶段用Draw Debug String来显示内容（也可以别的类型），输出一个白色的x，位置为Get Vector Array Average，即该切面的中心点。

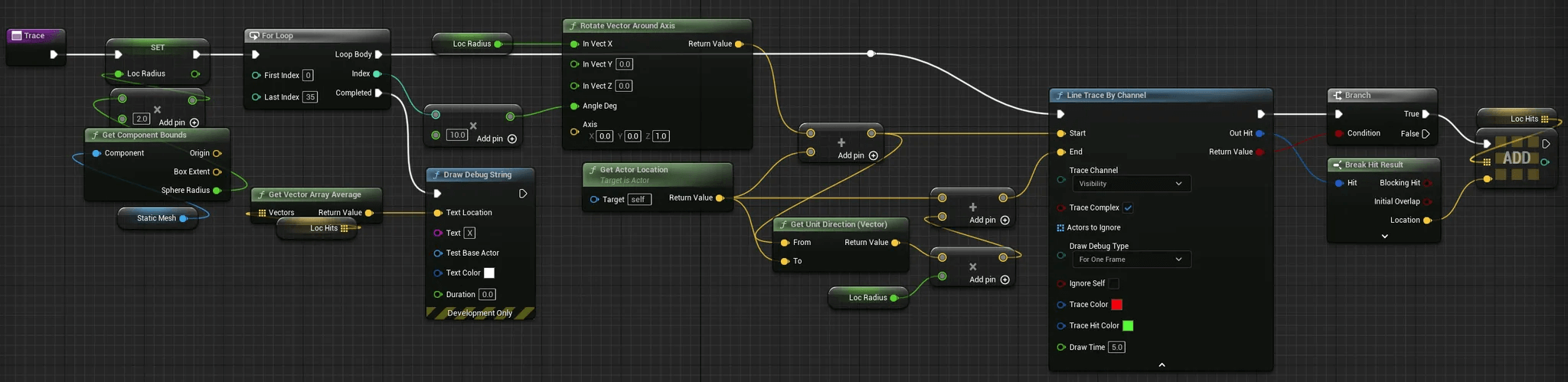

蓝图如下：

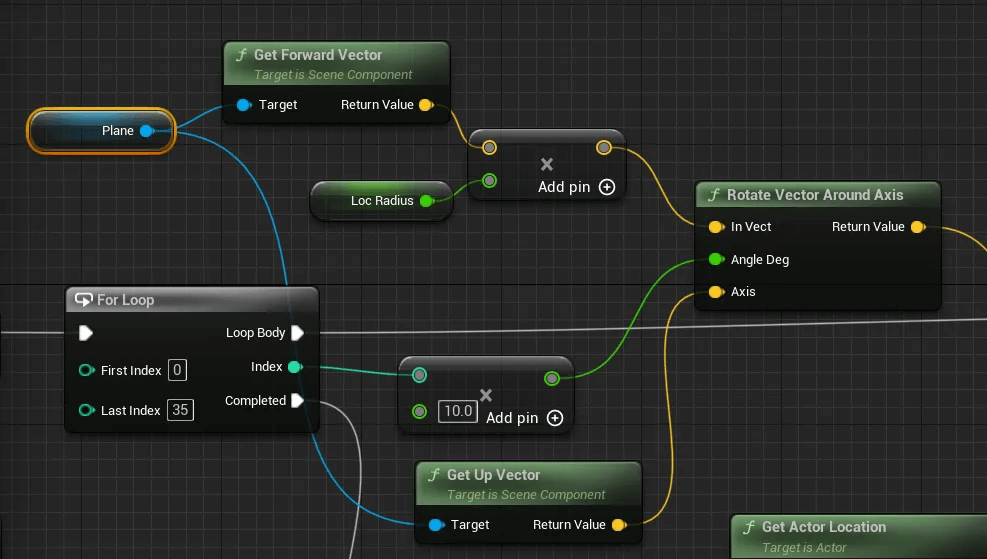

进阶版：若希望这个切面不只是水平面，还可以换成其它角度。加一个Plane进来，蓝图如下这样改，旋转Plane即可调整切面的角度（理论上还可以继续优化，因为没把Plane的位移算进去）。

蓝图如下：

该回答由UWA提供

Script

Q：在左右横屏切换之后，原本设置的安全区位置出现了错位，请问是什么原因呢？

A：该现象确认为UE的Bug，已在5.2中解决，可参考：
Unreal Engine Issues and Bug Tracker (UE-170632)

之前版本不修改源码解决该问题的方法：在屏幕旋转时，手动触发安全区更新。

实现的关键点包括：

安全区更新。可以通过全局代理触发：

获取屏幕旋转事件。屏幕旋转时会触发代理广播，因此可以将相应函数绑定至该代理：

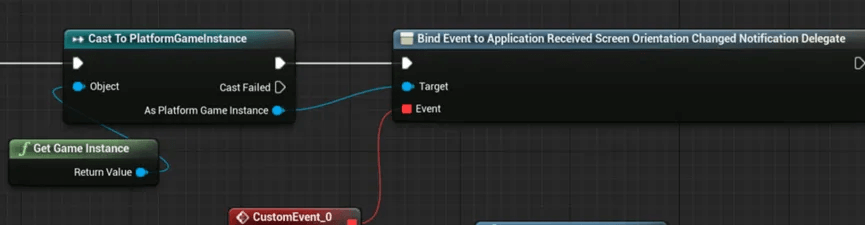

另外，对于移动平台，可以直接使用PlatfromGameInstance提供的委托，在蓝图中绑定相应事件：

自己的GI类中可以做类似的实现：

基于以上关键点，项目组可根据自身项目需求进行实现。

实现参考：

1. 创建PlaftormGameInstance，并替换为项目使用的GI。

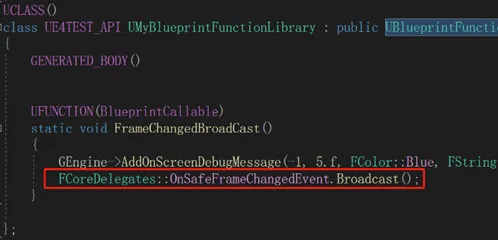

2. 创建UBlueprintFunctionLibrary类，并在其中实现函数，该函数用来触发FCoreDelegates::OnSafeFrameChangedEvent.Broadcast()。

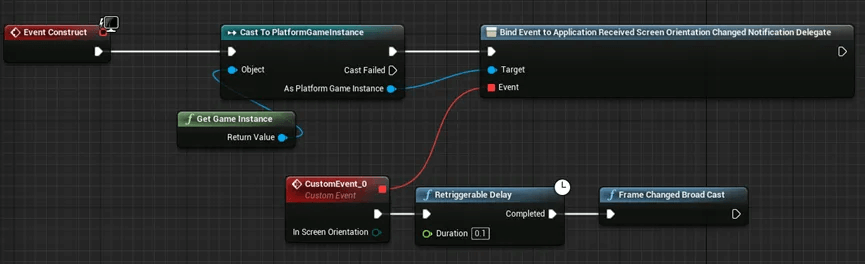

3. 在UI中，实现以下蓝图，注意其中对函数库中更新函数的调用需要延迟调用。

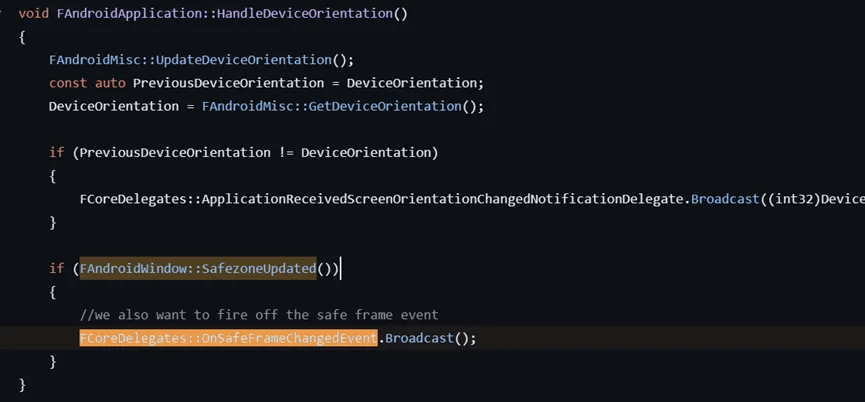

针对该Bug的源码变化：
5.2版本源码中的修改：

5.2版本之前：
