1、 文档目标

AD设计文件导出PDF时，图纸模板方向设置问题

2、 问题场景

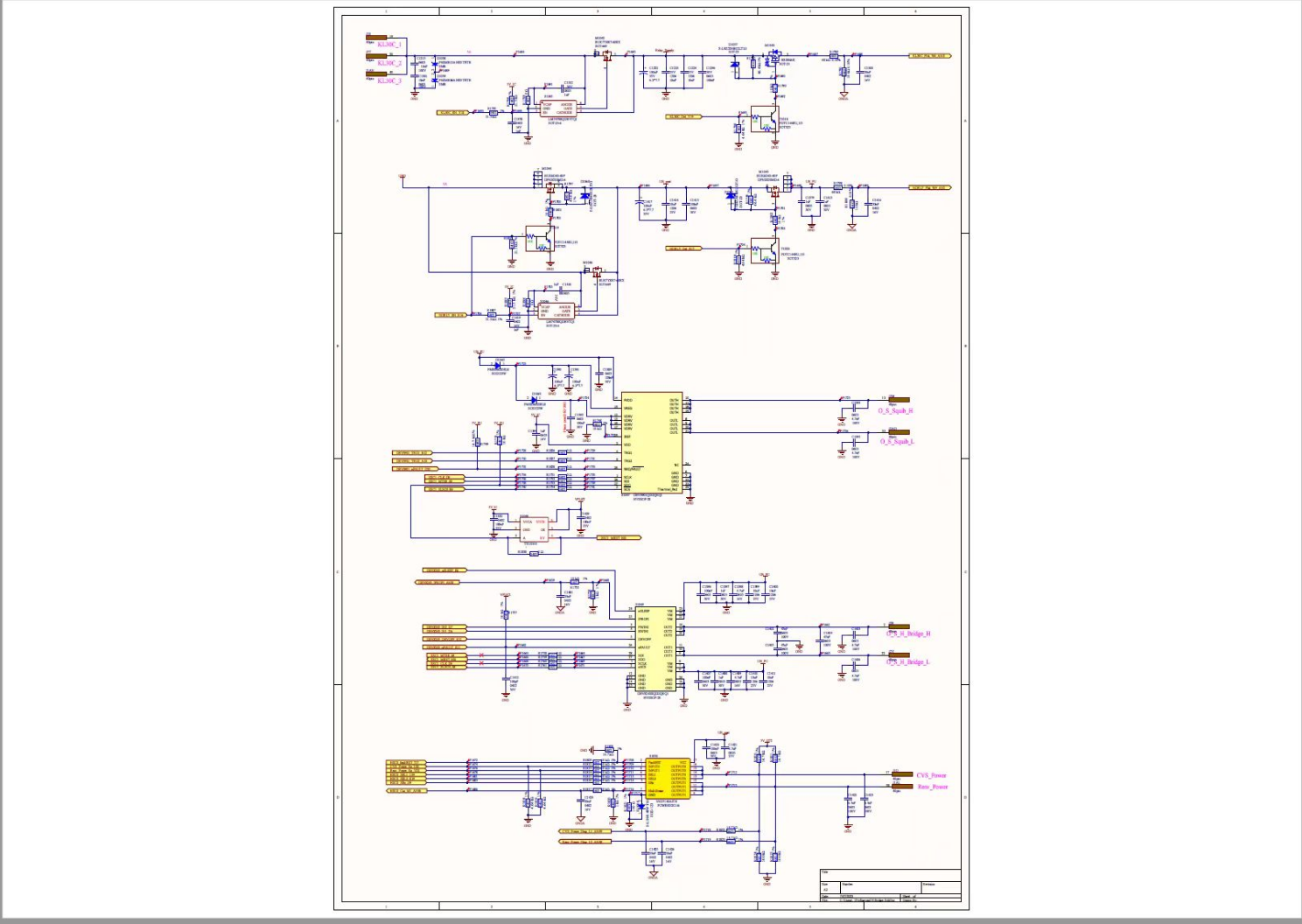

AD使用Smart PDF导出PDF时，不管你怎么设置页面尺寸，只要从横向转为纵向输出，输出的始终是横向纸张（中间保留纵向图纸，两边大量留白），如下图。

图 1

3、软硬件环境

1、软件版本：AD23.4.1

2、电脑环境：Windows 10

3、外设硬件：无

4、解决方法

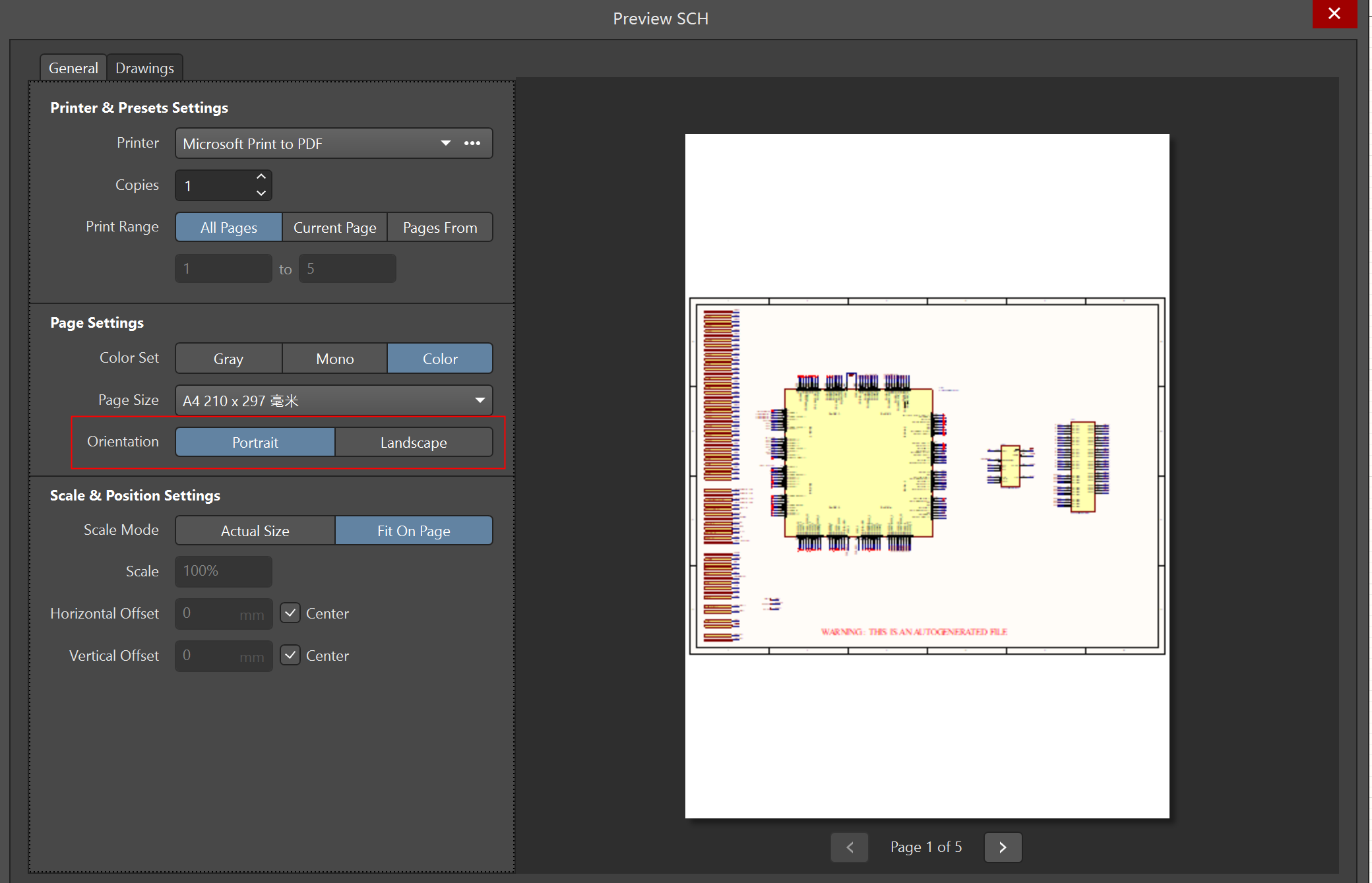

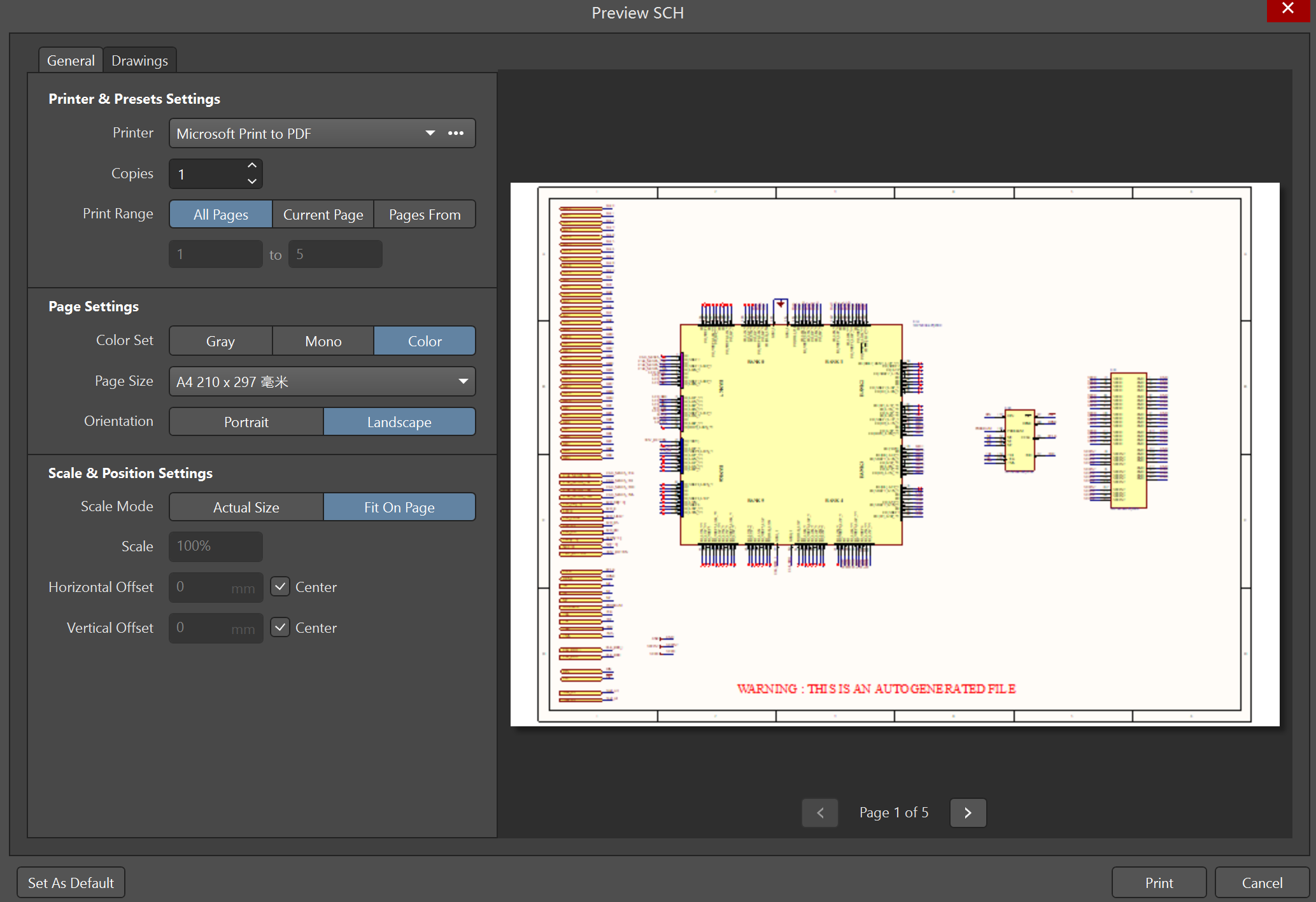

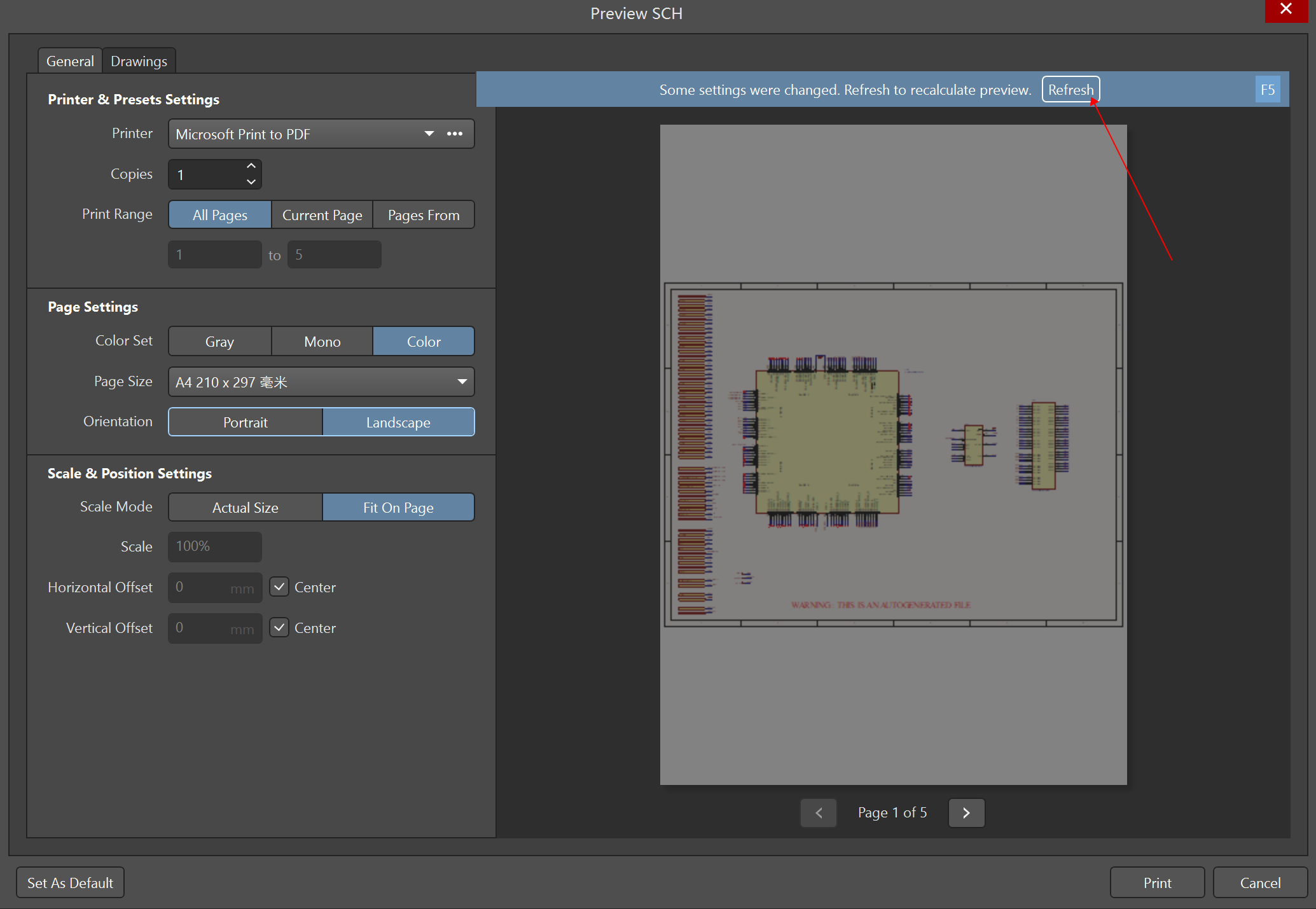

如果电脑装有Office或者金山WPS，可以不用Smart PDF进行导出，而是直接使用“打印”。在打印时，选择"Microsoft Pring to PDF"或者"导出为WPS PDF"作为打印机，同时可以对页面进行设置，根据图纸的实际情况选择导出PDF图纸方向，更改图纸设置后，右边会提示刷新，点击"Refresh"后会刷新图纸预览。

图 2

图3

图4



———————————————————————
