‌基本概念与作用‌

ISIS（Intermediate System to Intermediate System）协议的路由引入（Route Import）功能用于将其他路由协议（如OSPF、BGP）或静态/直连路由引入ISIS域，实现跨协议的路由信息共享与全网互通‌。

• ‌核心作用‌：
• 支持多协议网络整合，例如将BGP的外部路由或OSPF的内部路由注入ISIS域，扩展ISIS的路由控制范围‌1。
• 通过路由策略优化流量路径，例如将关键业务路由优先引入以降低链路利用率‌

关键参数‌：

• ‌开销值（Cost）‌：默认引入的外部路由开销为0，需通过cost-type或route-policy手动调整‌。
• ‌路由类型（Level-1/Level-2）‌：可指定引入路由的扩散范围（Level-1区域或Level-2骨干域）‌。

注意事项与优化策略‌

• ‌路由环路风险‌：若双向引入（如ISIS与OSPF互引），需通过路由过滤（ACL/Prefix-List）或标记（Tag）避免环路‌。
• ‌路由优先级控制‌：ISIS内部路由默认优先级为15，引入的外部路由优先级为160，需根据场景调整优先级以优化选路‌。
• ‌网络稳定性影响‌：大规模引入外部路由可能增加LSDB（链路状态数据库）规模，建议在边界路由器（L1/L2）上聚合路由（Summary）‌。

4. ‌典型应用场景‌

• ‌跨协议互通‌：在骨干网（ISIS）与接入网（OSPF）混合组网中，通过引入OSPF路由实现端到端可达性‌1。
• ‌流量工程优化‌：根据链路利用率动态调整引入路由的开销，引导流量绕过高负载路径（如基于被动测量的负载均衡方法）‌。

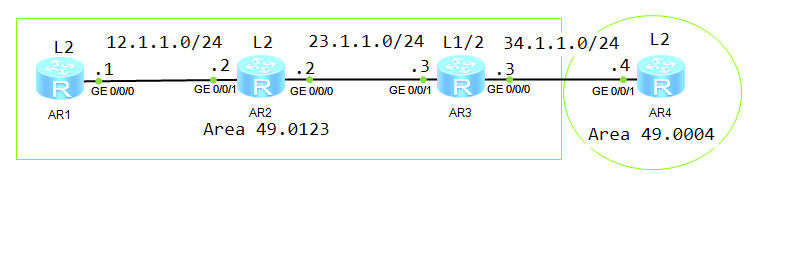

实验拓扑：

实验目的：
1.掌握IS-IS引入直连路由的方法
2.掌握IS-IS引入静态路由的方法

实验步骤：
1.设备重命名以及IP地址的配置
2.运行IS-IS协议
3.实验调试
 1).在R1上创建一个环回口
 100.100.100.100/32
 2).在R3上查看路由表
 3).在R1上写一条静态路由，导入进ISIS
//[R1-isis-1]import-route static
cost 30 tag 888
 4).在R3上查看ISIS的明细路由//
[R3]display isis route 8.8.8.0
verbose
 5).在R4上查看IS-IS的路由表

（1）配置IP地址

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address  12.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q


<Huawei>sys
[Huawei]sysname R2
[R2]undo info-center enable
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int L
[R2]int LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 32


<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R3
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[R3-GigabitEthernet0/0/1]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 34.1.1.3 24
[R3-GigabitEthernet0/0/0]q
[R3]int LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]q


<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R4
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address 34.1.1.4 24
[R4-GigabitEthernet0/0/1]q
[R4]int LoopBack 0
[R4-LoopBack0]ip address 4.4.4.4 24
[R4-LoopBack0]q


（2）配置ISIS

[R1]isis
[R1-isis-1]network-entity 49.0123.0000.0000.0001.00
[R1-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R1-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R1-isis-1]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis enable
[R1-GigabitEthernet0/0/0]q

[R1]int LoopBack 0
[R1-LoopBack0]isis enable
[R1-LoopBack0]q


R2]isis
[R2-isis-1]network-entity 49.0123.0000.0000.0002.00
[R2-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R2-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R2-isis-1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]isis enable
[R2-GigabitEthernet0/0/0]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]isis enable
[R2-GigabitEthernet0/0/1]q

[R2]int LoopBack 0
[R2-LoopBack0]isis enable
[R2-LoopBack0]q


[R3]isis
[R3-isis-1]network-entity 49.0123.0000.0000.0003.00
[R3-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R3-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R3-isis-1]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]isis enable
[R3-GigabitEthernet0/0/0]q
[R3]int LoopBack 0
[R3-LoopBack0]isis enable
[R3-LoopBack0]q


[R4]isis
[R4-isis-1]network-entity 49.0004.0000.0000.0004.00
[R4-isis-1]is-level level-2
Info: IS Level Changed, Resetting ISIS...
[R4-isis-1]cost-style wide
Info: Cost style changed, Resetting ISIS...
[R4-isis-1]q
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]isis enable
[R4-GigabitEthernet0/0/1]q
[R4]int LoopBack 0
[R4-LoopBack0]isis enable
[R4-LoopBack0]q


(3)在R1上创建一个环回口100.100.100.100/32

[R1]int LoopBack 100
[R1-LoopBack100]ip address 100.100.100.100 32
[R1-LoopBack100]q
[R1]isis
[R1-isis-1]import-route direct
[R1-isis-1]q

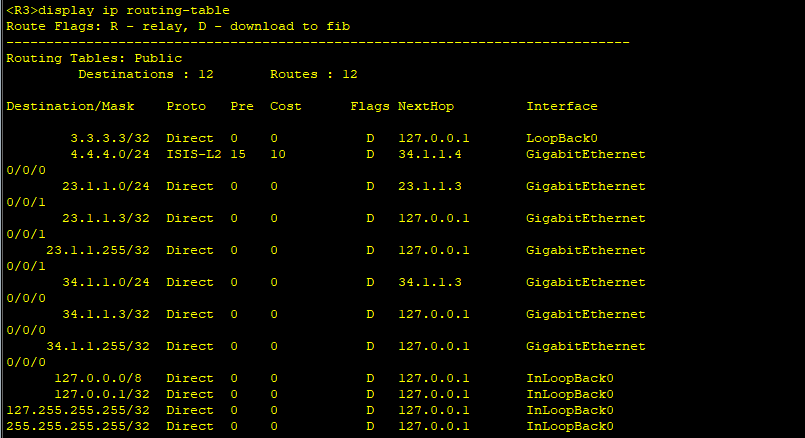

(4)在R3上查看路由表

路由表结构‌

路由表由以下核心要素构成‌：

1. ‌目的地址/掩码（Destination/Mask）‌
   标识目标网络或主机的IP地址及子网掩码（如3.3.3.3/32表示单个主机地址，4.4.4.0/24表示一个C类网络）‌。
2. ‌协议类型（Proto）‌
   路由来源协议，如：
   • Direct：直连路由（接口直接连接的网络）‌。
   • ISIS-L2：IS-IS路由协议第2层级动态学习的路由‌。
3. ‌优先级（Pre）‌
   路由选择优先级，数值越小优先级越高（如0表示直连路由最高优先级，15为IS-IS动态路由的默认优先级）‌。
4. ‌开销（Cost）‌
   路由的度量值，用于相同优先级下的路径选择（如IS-IS路由的开销为10）‌。
5. ‌标志（Flags）‌
   路由状态标记，如D表示路由已下载到转发信息库（FIB）‌。
6. ‌下一跳（NextHop）‌
   数据包转发的下一跳IP地址（如34.1.1.4表示需通过该地址转发）‌。
7. ‌出接口（Interface）‌
   转发数据包时使用的物理或逻辑接口（如GigabitEthernet0/0/0、LoopBack0）‌。

---

‌路由表具体条目分析‌

‌1. 直连路由‌

• ‌3.3.3.3/32‌
  • 协议：Direct，优先级0，开销0，标志D，下一跳127.0.0.1，接口LoopBack0。
  • 表示本地环回接口的路由条目，用于设备自身管理‌。
• ‌23.1.1.0/24‌
  • 协议：Direct，接口GigabitEthernet0/0/1，下一跳23.1.1.3。
  • 表示直连网段23.1.1.0/24通过物理接口GE0/0/1可达‌。

‌2. 动态路由（IS-IS）‌

• ‌4.4.4.0/24‌
  • 协议：ISIS-L2，优先级15，开销10，下一跳34.1.1.4，接口GigabitEthernet0/0/0。
  • 表示通过IS-IS协议学习到的远程网络路由，需通过接口GE0/0/0和下一跳地址34.1.1.4转发‌。

‌3. 本地网络与广播路由‌

• ‌127.0.0.0/8、127.0.0.1/32、127.255.255.255/32‌
  • 协议均为Direct，接口InLoopBack0。
  • 本地环回地址和广播地址的路由，用于系统内部通信‌。
• ‌255.255.255.255/32‌
  • 全网广播地址路由，接口InLoopBack0‌。

---

‌路由表功能总结‌

• ‌路由选择‌：根据目的地址和最长掩码匹配原则选择最优路径（如3.3.3.3/32优先于4.4.4.0/24）‌。
• ‌负载均衡与冗余‌：若存在多条相同优先级和开销的路由，可实现流量分担‌。
• ‌网络可达性‌：通过直连、静态或动态路由协议维护网络连通性‌。

（5）在R1上写一条静态路由，导入进ISIS

[R1]ip route-static 8.8.8.0 24 NULL 0
[R1]isis
[R1-isis-1]import-route static cost 30 tag 888
[R1-isis-1]q


（6）在R4上查看IS-IS的路由表

• 命令：display isis route 8.8.8.0 verbose
• 显示了ISIS（1）Level-2的转发表信息。

详细信息包括：

• 目标IP地址：8.8.8.0/24
• 内部开销（Int. Cost）：50
• 外部开销（Ext. Cost）：NULL
• 管理标签（Admin Tag）：888
• 源计数（Src Count）：1
• 标志（Flags）：A/-/-/-
• 优先级（Priority）：Low
• 下一跳地址（NextHop）：23.1.1.2
• 接口（Interface）：GE0/0/1
• 退出索引（ExitIndex）：0x00000004

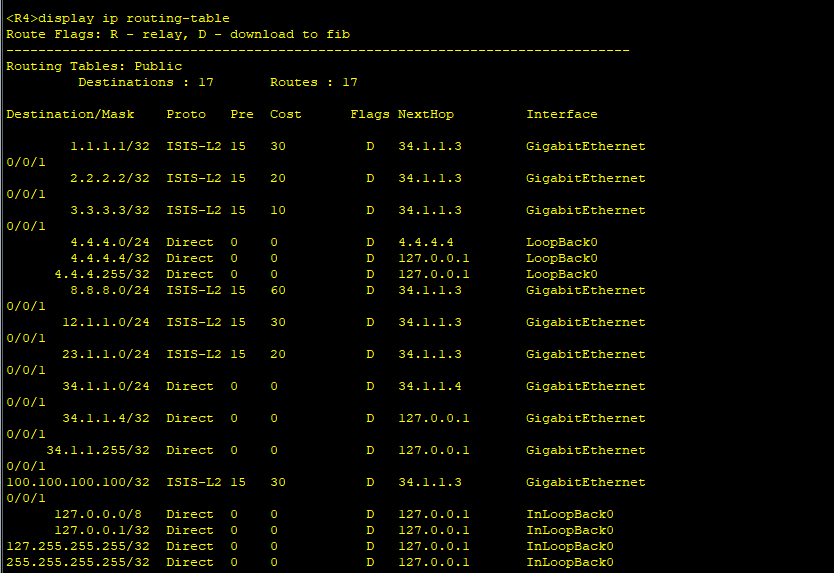

（6）在R4上查看IS-IS的路由表

总结

ISIS路由引入是异构网络融合的关键技术，其配置需结合路由策略与网络拓扑，重点关注环路规避、开销优化及稳定性控制‌1。通过灵活的路由过滤与聚合机制，可有效提升全网资源利用率与业务承载能力‌
