Rancher2.8.5架构

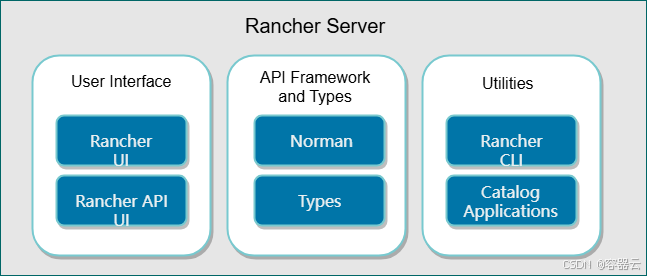

大多数 Rancher 2.x 软件均运行在 Rancher Server 上。Rancher Server 包括用于管理整个 Rancher 部署的所有软件组件。

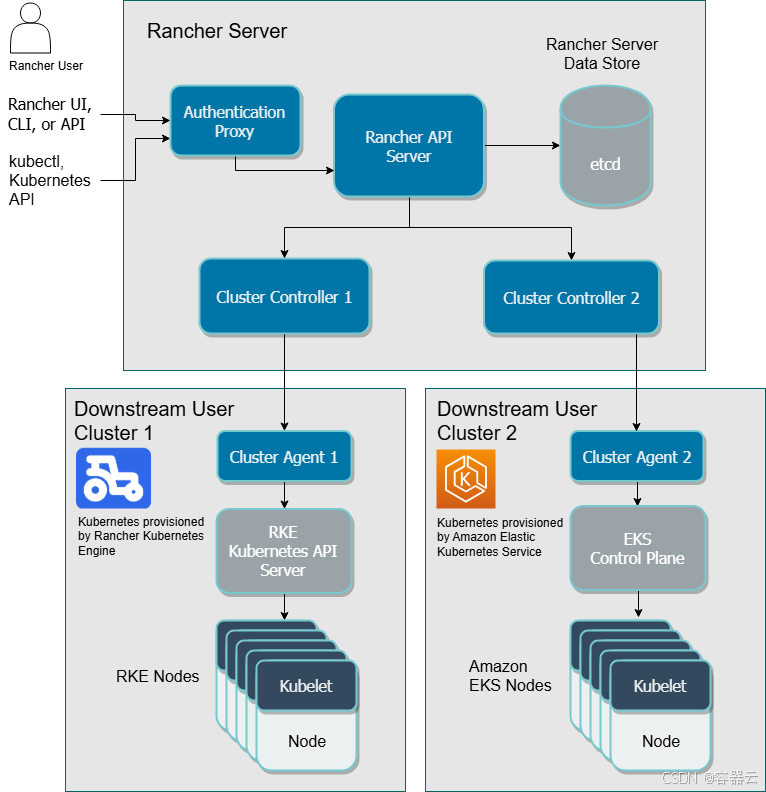

下图展示了 Rancher 2.x 的上层架构。下图中，Rancher Server 管理两个下游 Kubernetes 集群，其中一个由 RKE 创建，另一个由 Amazon EKS 创建。

为了达到最佳性能和安全性，我们建议你为 Rancher Management Server 创建一个专用的 Kubernetes 集群。不建议在此集群上运行用户工作负载。部署 Rancher 后，你可以创建或导入集群来运行你的工作负载。

下图介绍了用户如何通过 Rancher 的认证代理管理 Rancher 启动的 Kubernetes 集群和托管的 Kubernetes 集群：

通过 Rancher 的认证代理管理 Kubernetes 集群

Rancher 如何配置和管理运行应用和服务的下游集群。

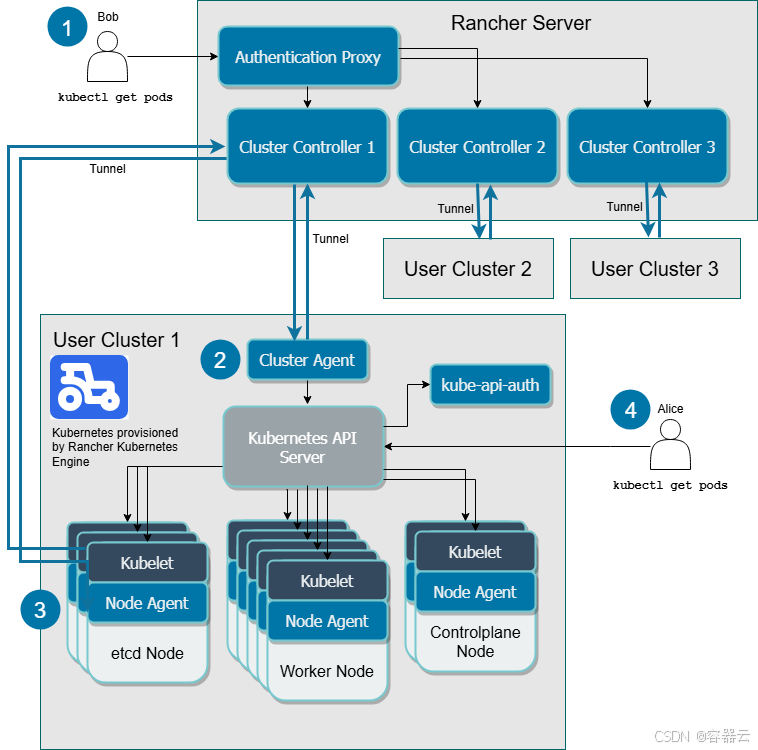

下图显示了 Cluster Controller、Cluster Agent 和 Node Agent 让 Rancher 控制下游集群的。

与下游集群通信

以下描述对应于上图中的数字：

认证代理
Cluster Controller 和 Cluster Agent
Node Agents
授权集群端点

Components

1. 认证代理

在此图中，名为 Bob 的用户希望查看在名为 User Cluster 1 的下游集群上运行的所有 Pod。在 Rancher 中，他可以运行 kubectl 命令来查看 Pod。Bob 通过 Rancher 的认证代理进行身份验证。

认证代理将所有 Kubernetes API 调用转发到下游集群。它集成了本地身份验证、Active Directory 和 GitHub 等身份验证方式。在每个 Kubernetes API 调用请求时，认证代理会验证请求方的身份，并在转发给 Kubernetes master 节点之前，设置正确的 Kubernetes 消息头。

Rancher 使用 ServiceAccount 与 Kubernetes 集群通信，该 ServiceAccount 为在 Pod 中运行的进程提供身份。

默认情况下，Rancher 生成一个 kubeconfig 文件，文件包含凭证信息，用于为 Rancher Server 连接下游集群的 Kubernetes API Server 的代理。kubeconfig 文件 (kube_config_rancher-cluster.yml) 包含对集群的完全访问权限。

2. Cluster Controller 和 Cluster Agent

每个下游集群都有一个 Cluster Agent，用于打开与 Rancher Server 中对应的 Cluster Controller 之间的通道。每个rancher控制的下游集群都会在rancher上创建一个 Cluster Controller 和下游集群的一个 Cluster Agent。

Cluster Controller 都能：

检测下游集群中的资源变化
将下游集群的当前状态变更到目标状态
配置集群和项目的访问控制策略
通过调用所需的 Docker Machine 驱动和 Kubernetes 引擎（例如 RKE 和 GKE）来配置集群

Cluster Agent，也叫做 cattle-cluster-agent，是运行在下游集群中的组件。它具有以下功能：

连接 Rancher 启动的 Kubernetes 集群中的 Kubernetes API。
管理集群内的工作负载，pod 创建和部署。
根据每个集群的全局策略，应用定义的角色和绑定。
通过与 Cluster Controller 之间的通道，实现集群和 Rancher Server 之间的通信，包括事件，统计数据，节点信息和健康状况。

默认情况下，Cluster Controller 连接到 Cluster Agent，Rancher 才能与下游集群通信。如果 Cluster Agent 不可用，Cluster Controller 可以连接到 Node Agent。

3. Node Agents

如果 Cluster Agent（也称为 cattle-cluster-agent）不可用，其中一个 Node Agent 会创建一个连接到 Cluster Controller 的通道与 Rancher 通信。

cattle-node-agent 使用 DaemonSet 资源进行部署，以确保它能在 Rancher 启动的 Kubernetes 集群中的每个节点上运行，用于在执行集群操作时与节点交互。集群操作的包括升级 Kubernetes 版本，创建或恢复 etcd 快照等。

4. 授权集群端点

授权集群端点（ACE）可连接到下游集群的 Kubernetes API Server，而不用通过 Rancher 认证代理调度请求。

授权集群端点仅适用于 Rancher 启动的 Kubernetes 集群，即只适用于 Rancher 使用 RKE 来配置的集群。它不适用于导入的集群，也不适用于托管在 Kubernetes 提供商中的集群（例如 Amazon 的 EKS）。

授权集群端点的主要用途：

在 Rancher 不可用时访问下游集群
在 Rancher Server 和与下游集群之间相距甚远时降低延迟

kube-api-auth 微服务为授权集群端点提供用户验证功能。当使用 kubectl访问下游集群时，集群的 Kubernetes API Server 使用 kube-api-auth 服务作为 webhook 对用户进行身份验证。

与授权集群端点一样，kube-api-auth 的身份验证功能也仅适用于 Rancher 启动的 Kubernetes 集群。

示例场景： 假设 Rancher Server 位于美国，User Cluster 1 与用户 Alice 均位于澳大利亚。Alice 可以使用 Rancher UI 操作 User Cluster 1 中的资源，但她的请求必须从澳大利亚发送到美国的 Rancher Server，然后通过代理返回澳大利亚，即下游集群所在的位置。地理距离可能导致明显延迟，因此，Alice 可以使用授权集群端点来降低延迟。

为下游集群启用授权集群端点后，Rancher 会在 kubeconfig 文件中额外生成一段 Kubernetes 上下文，用于直连到集群。该文件具有 kubectl 和 helm的凭证。

如果 Rancher 出现问题，你需要使用此 kubeconfig 文件中定义的上下文来访问集群。因此，我们建议你导出 kubeconfig 文件，以便在 Rancher 出现问题时，仍能使用文件中的凭证访问集群。详情请参见使用 kubectl 和 kubeconfig 文件访问集群的章节。

重要文件

维护、排除问题和升级集群需要用到以下文件，请妥善保管这些文件：

rancher-cluster.yml：RKE 集群配置文件。
kube_config_rancher-cluster.yml：集群的 Kubeconfig 文件，包含完全访问集群的凭证。如果 Rancher 出现问题时，你可以使用此文件认证由 Rancher 启动的 Kubernetes 集群。
rancher-cluster.rkestate：Kubernetes 集群状态文件，文件包含用于完全访问集群的凭证。注意：仅在使用 RKE v0.2.0 或更高版本时，才会创建此该文件。
