公司有些变送器之前在最后一道校准时，经常发生烧毁的情况。所以在电路的防反接的M7二极管前面又增加了一个TVS二极管，型号P6KE30CA。但愿加了这个好使把。今天又研究了一下这个TVS管子，把搜索到的东西记录一下。放这里备忘把，忘记了来翻翻~~

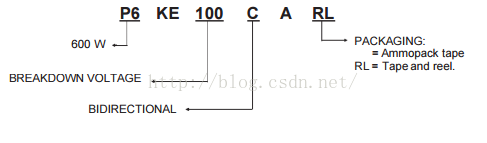

名称中各字母的含义：
例：P6KE20A是单向的；P6KE30CA是双向的。
TVS 二极管工作原理 TVS（Transient Voltage Suppressors）二极管，即瞬态电压抑制器，又称雪 崩击穿二极管，是采用半导体工艺制成的单个 PN 结或多个 PN 结集成的器件。 TVS 二极管有单向与双向之分，单向 TVS 二极管一般应用于直流供电电路，双 向 TVS 二极管应用于电压交变的电路。当应用于直流电路时，单向 TVS 二极管 反向并联于电路中，当电路正常工作时，TVS 二极管处于截止状态（高阻态）， 不影响电路正常工作。当电路出现异常过电压并达到 TVS 二极管击穿电压时， TVS 二极管迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时 过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常 过电压的损坏。当异常过电压消失后，TVS 二极管阻值又恢复为高阻态。
TVS 二极管选型指南
1）要确定被保护电路中的最大直流或连续工作电压，电路的额定标准电压和“高 端”容限；
2）TVS 管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率；
3）TVS 管的截止电压要大于被保护电路的最高工作电压；
4）TVS 管的最大钳位电压要小于后级被保护电路中的损坏电压；
5）确定好 TVS 管最大箝位电压后，其峰值脉冲电流要大于瞬态浪涌电流；
6）对于数据接口的电路保护，还需注意选取具有合适电容的 TVS 二极管。比如： 当信号频率或传输速率较高时,应选用低电容系列的 TVS 管；
TVS 二极管参数详解
• VRWM ：截止电压， TVS 二极管的最高工作电压，可连续施加而不引起 TVS 二极管劣化或损坏状态下，达到的最大的直流电压或交流峰值电压。 在 VRWM 下，TVS 二极管是不工作的，不导通。
• VC：钳位电压，施加规定波形的峰值脉冲电流 IPP时，TVS 二极管两端测得的 峰值电压。
• VBR：击穿电压，是 TVS 管的最小雪崩电压。指在 V-I 特性曲线上，在规定的 脉冲直流电流 IT 或接近发生雪崩的电流条件下测得 TVS 两端的电压。
• IR：漏电流，亦称待机电流。在规定温度和最高工作电压条件下，流过 TVS 二 极管的最大电流，其值是在截止电压下测量的。
• IPP： 峰值脉冲电流，一般在 10/1000μs 电流波形下的峰值。
当5V的电源电压经过时，这个TVS的阻抗非常高，可达几百万欧姆，此时TVS可以看成是开路状态；
当尖峰电压来临时，这个TVS的阻抗又变的极低，不到0.5欧姆，此时电压尖峰的能量通过TVS流向了负极，相当于TVS把后面电路给短路了。
设备的工作电压一定要小于Vrwm。当电流小于Vrwm时，它的漏电流非常小。大于Vrwm时，漏电流急剧增加。漏电流过大意味着能耗的损失较大。所以设备的工作电压一定要小于Vrwm。
当电压增加到Vbr时，TVS开始击穿，所以Vbr又叫击穿电压，之后电流增加的更加急剧，但是电压的增加很慢，直到增加到VC，Vc是钳位电压。
变送器的直流工作电压24V，XTR115的最大供电电压是40V
Vnormal正常工作电压 ≤ Vrwm反向截止电压（最大反向工作电压）<Vbr反相击穿电压<VC反相钳位电压<Vmax安全电压（极限工作电压）
对于P6KE30CA来说，套用上面的关系，这里的是24<25.6<28.5<41.4<40
最后的钳位电压大于了XTR115的最大电压，还是有可能会导致器件损坏。可是这里面首先要选Vrwm比24V大的，不然TVS管子就会一直处于导通状态，导通了TVS上的电流加到总回路上，可能就会导致整体的电流不对了。具体等到货了测试一下试试看把。
