准备工作

编译生成的内核镜像uImage 和设备树 dtb 文件“exynos4412-itop-elite.dtb”已经可以使用了。

• 把编译生成的uimage和dtb文件。拷贝fastboot工具。
• 官方的u-boot-iTOP-4412.bin 也拷贝到 platform-tools 文件夹目录内。
• system.img 也拷贝到 platform-tools 文件夹目录内。
• ramdisk-uboot.img 也拷贝到 platform-tools 文件夹目录内，这是虚拟内存，我认为属于文件系统的东西。


  文章目录

  • 准备工作
  • ADB 烧写
  • TF 卡烧写

ADB 烧写

重启开发板， 在支持设备树的 uboot 控制台， 如下图输入命令： fastboot 0
这里可能需要安装一下 ADB 驱动，使用驱动精灵自动安装即可。

烧写u-boot 镜像
打开烧写工具 platform-tools 文件夹内的 cmd.exe ，在 cmd 命令行输入以下命令烧写内核设备树文件系统，用 fastboot 烧写 u-boot 镜像，输入命令：

fastboot.exe flash bootloader u-boot-iTOP-4412.bin

烧写内核镜像，输入命令：

fastboot.exe flash kernel uImage

烧写设备树镜像，输入命令：

fastboot.exe flash dtb exynos4412-itop-elite.dtb

烧写根文件系统（时间会长一些），输入命令：

fastboot.exe flash system system.img

我这里有个疑问，是否需要配置 ramdisk这个镜像？
其实，可以输入烧写 ramdisk 命令： fastboot.exe flash ramdisk ramdisk-uboot.img ，不知道有没有作用。也许没用吧，毕竟 system.img 可能也没有配置ramdisk。Ramdisk,也称为虚拟内存盘或内存盘,是一种通过软件将一部分计算机内存(RAM)模拟为硬盘的技术。

输入重启命令：fastboot.exe reboot

一直打印出tty的错误,

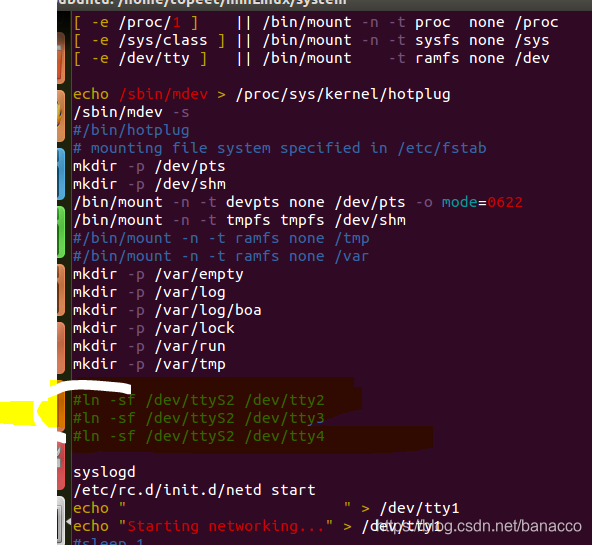

因为三星使用的是ttySACx的tty驱动,所以 可以将名为ttyx的驱动在vim etc/init.d/rcS中全部屏蔽掉.
屏蔽后,重新编译生成img镜像:

TF 卡烧写

将TF卡插入开发板，启动开发板，进入uboot模式
• TF卡分区，在超级终端输入命令

– fdisk -c 1(注意这里的参数是“1”)
– fatformat mmc 1:1
– ext3format mmc 1:2
– ext3format mmc 1:3
– ext3format mmc 1:4

将tf卡从开发板取出，和服务器连接
– 通过命令“df -l”可以查看到盘符名称

准备烧写工具，“iTop4412_uboot_xxx.tar.gz”和“CodeSign4SecureBoot_xxx”，得到文件夹“iTop4412_uboot”

“u-boot-iTOP-4412.bin” 文件拷贝到文件夹“iTop4412_uboot”

进入文件夹“iTop4412_uboot”，

./mkuboot /dev/sdx

– sdx表示盘符名称（不清楚盘符名，不要执行这个命令）
– 出现“u-boot-iTOP-4412.bin image has been fused successfully” 提示，则制作成功
– 制作好的tf卡，在windows下查看，会少2G左右

这就是把uboot 烧写进入了SD 卡

在TF卡中新建文件夹“sdupdate”，名字一定要是“sdupdate"
• 拷贝uimage、dtb文件、官方的u-boot-iTOP-4412.bin ，system.img对应的四个镜像到“sdupdate”文件夹中
• TF卡插入开发板，启动开发板，进入uboot模式
• 烧写命令，在uboot模式下，超级终端中输入

– sdfuse flashall

分开烧写的命令：

uboot：

– sdfuse flash bootloader u-boot-iTOP-4412.bin

Kernel：

– sdfuse flash kernel zImage

这里为啥没有烧写 dtb？我感觉还是建议用ADB 烧写一下！！！

文件系统：

– sdfuse flash ramdisk ramdisk-uboot.img  # 虚拟文件系统，ramdisk文件系统是在系统上电后直接从磁盘一次性加载到内存，在整个运行期间都不会有写回操作，所以，任何修改都掉 电后丢失。
– sdfuse flash system system.img

• 烧写完成之后，超级终端中输入重启命令

– reset

有没有直接制作的工具？我看别人家的开发板有boot2sdcard.sh 更加方便。

#./boot2sdcard.sh uboot kernel devicetree rootfs# 这里的 uboot、kernel、devicetree、rootfs 分别泛指具体组件的文件名,示例:./boot2sdcard.sh u-boot-sd-2016.03-r0.imx zImage imx6ull-14x14-evk.dtb debian9-desktop-rootfs.tar.bz2

（正文完）
