1、 文档目标
AD22 PCB TOP层器件变更到Bottom层及Bottom颜色的修改
2、 问题场景
在PCB布局评估设计时,考虑到器件布局摆放的合理性,有些器件需要布局放置在Bottom层,另外根据个人的设计风格习惯会把Bottom层的默认颜色(深蓝色)设置为自己喜欢的颜色,例如浅蓝色;上述二个操作技巧怎么操作设置呢?
3、软硬件环境
1、软件版本:AD22.9.1
2、电脑环境:Windows 10
3、外设硬件:无
4、解决方法

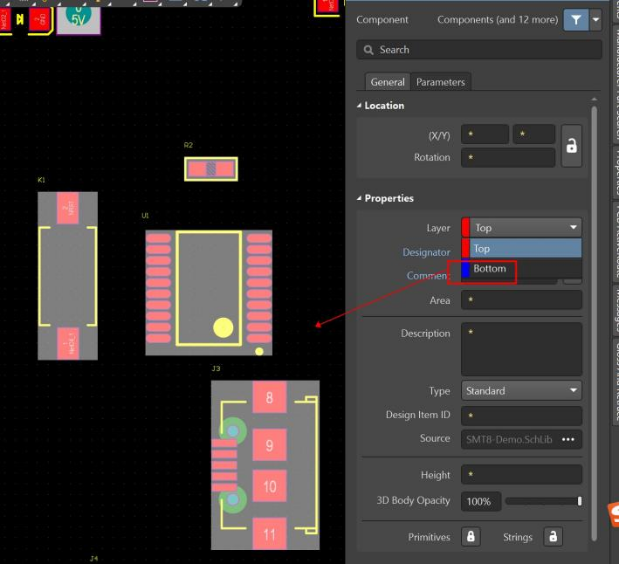

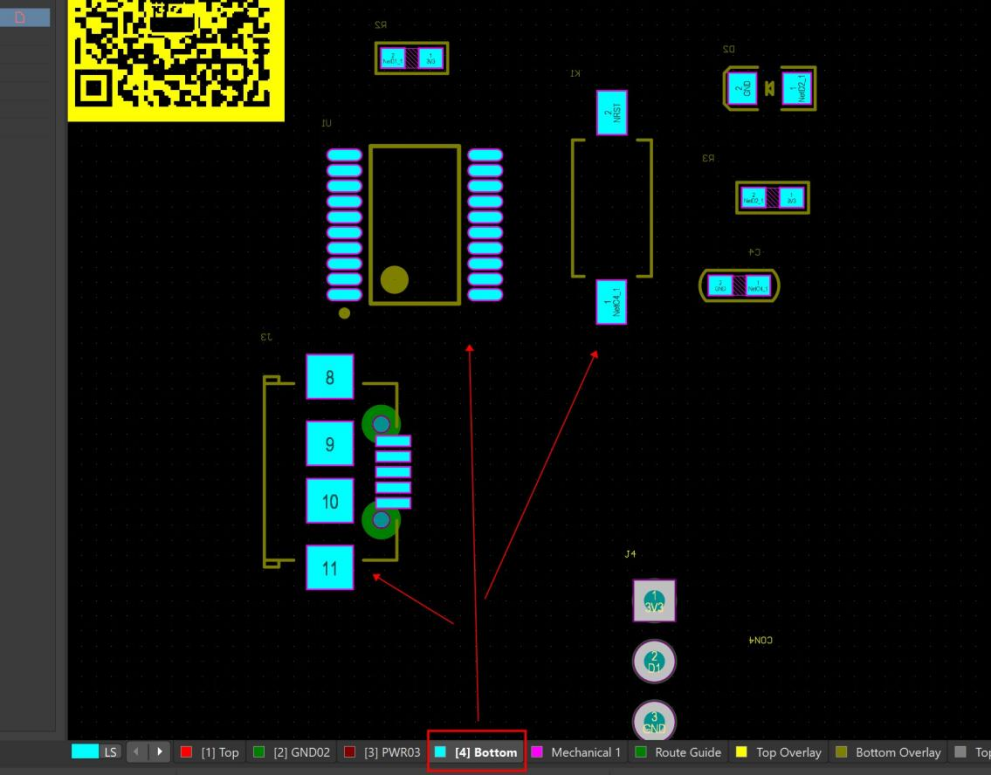

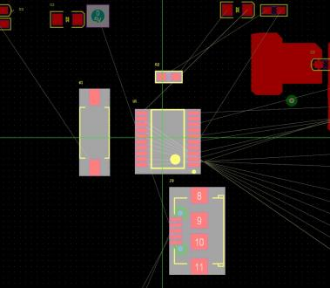

AD同步导入网表到PCB时,器件都放置在TOP层,默认的TOP层颜色是红色、Bottom颜色是深蓝色。选中或者批量框选需要放置在Bottom层的器件,在移动状态下按快捷键“L”,移动放置器件就变更到了Bottom层了,也可以通过属性栏修改到Bottom层也是可以的,如图1-2操作步骤。
图 1
图2

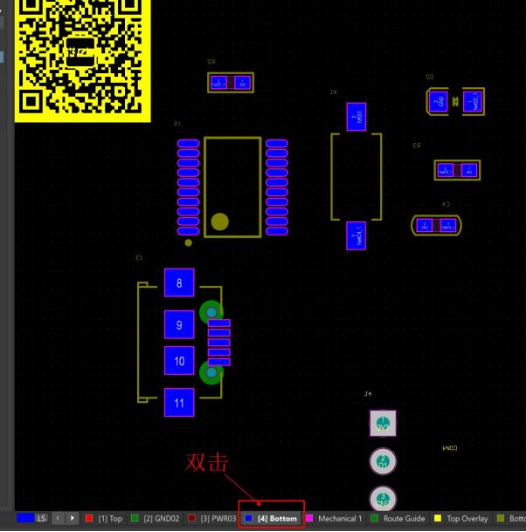

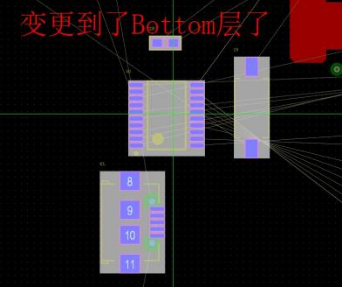

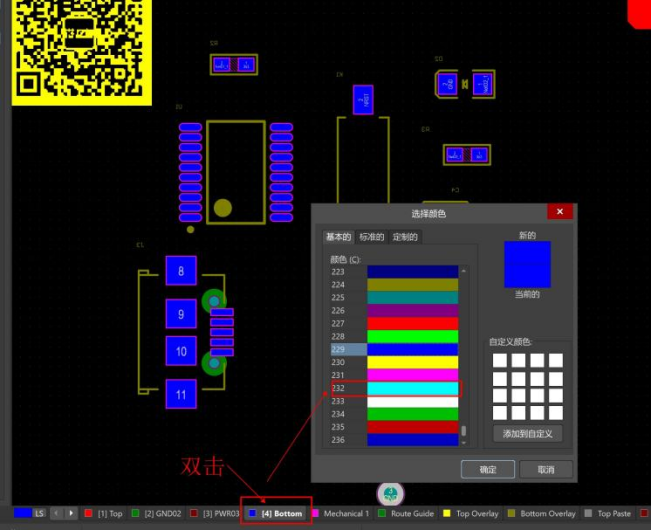

要把Bottom层颜色修改为自己喜欢的颜色,最直接快捷的方法就是在PCB设计界面最下方找到Bottom层的深蓝色小方块,双击它,弹出颜色选项卡,选择个替换颜色,如,浅蓝色--点击赋予即可,图3-4所示。
图3
————————————————————————
