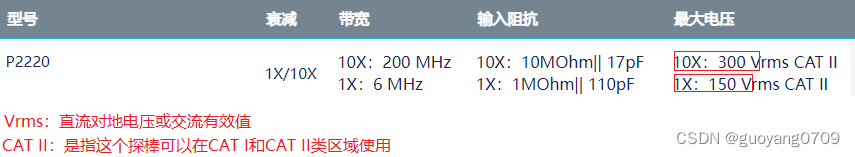

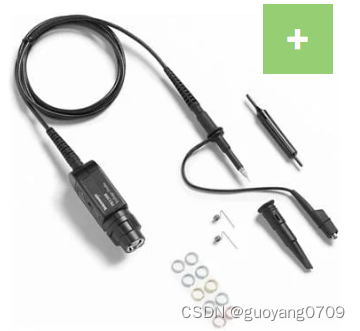

• 无源探头(Tektronix P2220)



阻抗：1Mhz

衰减：10:1/1:1(与探头上的档位X10/X1相关，如果探头没有档位默认为10:1)

探头型号：电压

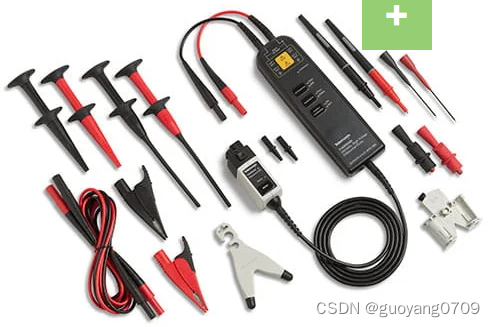

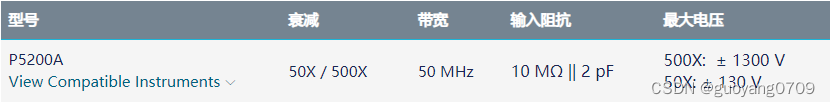

• 高压差分探头（Tektronix P5200A)

阻抗：1Mhz

衰减：50:1/500:1(与探头上的档位50X / 500X相关)

探头型号：电压

举例应用：测量母线电压时Y轴设置200V

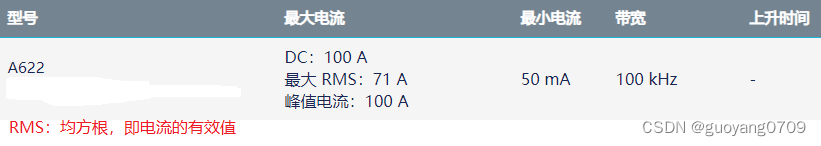

• 电流探头（Tektronix A622）



阻抗：1Mhz

衰减：1：1

探头型号：电压

测量电流：否（读数与档位相对应：100mV/A、10mV/A，需要自行换算）

测量电流：是（读数与档位相对应：100mV/A、10mV/A，可直接读取）

• 罗氏线圈（CWT_60）

测量范围：300mA~300,000A,测量精度达2%

典型带宽：1Hz~15MHz

阻抗：1Mhz

衰减：1：1

探头型号：电压

测量电流：否（读数与档位相对应：0.5mV/A，需要自行换算）

举例应用：测量坦克驱动电流，Y轴设置100mV，读值X2即为实际电流。

测量电流：是（读数与档位相对应：0.5mV/A，可直接读取）
