ALSA声卡笔记2---ASoC驱动框架

1、简单了解一下ASOC

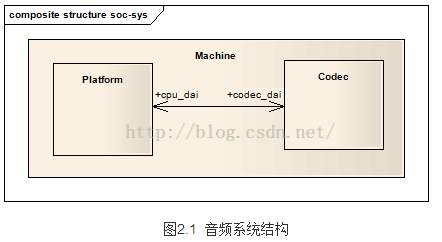

在嵌入式系统里面的声卡驱动为ASOC（ALSA System on Chip） ，它是在ALSA 驱动程序上封装的一层   分为3大部分，Machine，Platform和Codec ,三部分的关系如下图所示：其中Machine是指我们的开发板，Platform是指Soc,而Codec是指编解码器（如uda1341）

（1）machine:单板相关内容，开发板所用的主芯片（Platform是指Soc）、编解码芯片(codec)是哪一个。主芯片里的IIS接口（DAI(全称Digital Audio Interface)接口）接到哪里去.CPU DAI是哪一个，codec DAI是哪一个，DMA是哪个

（2）platform:平台相关内容。IIS（DAI）（设置接口）和DMA（传输数据）

（3）codec:DAI和控制接口（控制音量）

内核带有uda1341的驱动程序，但是没有wm8976的驱动程序

2、以uda1341驱动分析

（1）machine  :对应内核中的S3c24xx_uda134x.c程序 （构造snd_soc_card结构体）

主要关心snd_soc_card结构体里面的snd_soc_dai_link结构体，这个结构体指明了用哪一款platform,用哪一款codec,用里面的哪一个DAI、DMA等。

Machine相关

3、S3c24xx_uda134x.c分析

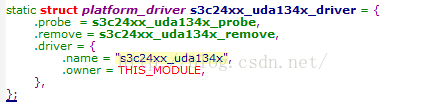

（1）定义了一个platform_driver结构体

当内核里有同名的平台驱动（platform_driver）结构体和平台设备（platform_device）结构体，probe函数就会被调用

（2）入口函数

通过宏module_plateform_driver定义

在Platform_device.h定义

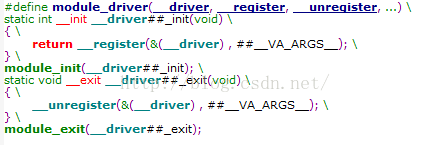

module_driver（）的宏定义，关键字_init表示入口函数，关键字_exit表示出口函数

（3）归纳：注册platform_driver,也就是平台驱动部分

module_platform_driver(xxx)；

最终展开后就是如下形式：

static int __init xxx_init(void)
{
        return platform_driver_register(&xxx);
}
module_init(xxx_init);
static void __exit xxx_init(void)
{
        return platform_driver_unregister(&xxx);
}
module_exit(xxx_exit);

由上述定义可知，module_platform_driver()宏的作用就是定义指定名称的平台设备驱动注册函数和平台设备驱动注销函数，并且在函数体内分别通过platform_driver_register()函数和platform_driver_unregister()函数注册和注销该平台设备驱动

有平台驱动（platform_driver）结构体，在内核里会有同名的平台设备（platform_device）结构体

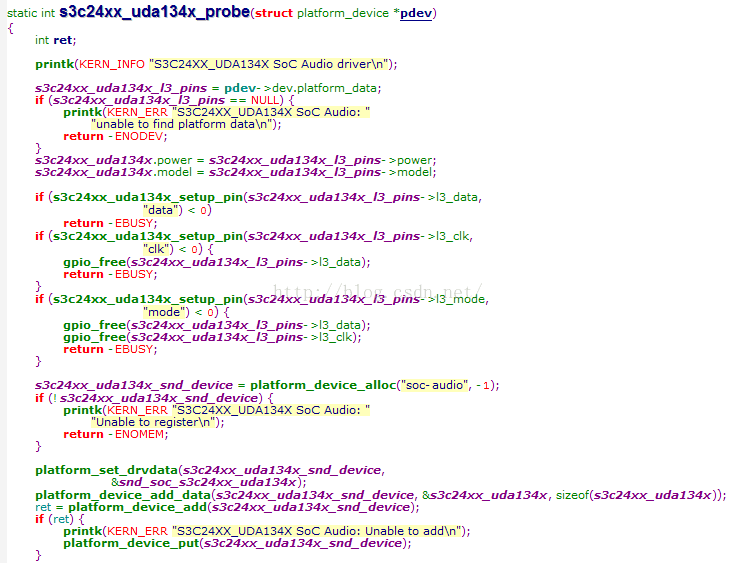

（4）probe函数分析

初始化了一些引脚

分配一个名为soc-audio的平台设备，有平台设备，必定有平台驱动，以soc-audio搜索，在Soc-core.c函数里面有对应的平台驱动

设置平台设备的私有数据，私有数据设置为snd_soc_card结构体

添加平台设备

（5）snd_soc_card结构体

4、Mach-mini440.c分析（同名的platform_device结构体（在内核搜索名字））

（1）同名的platform_device结构体

5、Soc-core.c分析

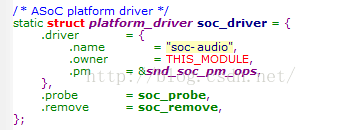

（1）platform_driver结构体，名字对应probe函数的platform_driver结构体。当存在同名的平台设备和平台驱动时，又一probe函数被调用

（2）入口函数

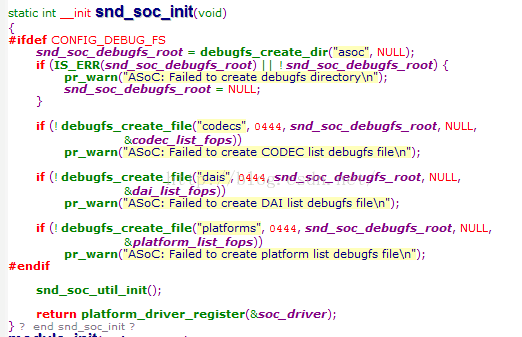

注册平台驱动结构体soc_driver

（3）probe函数

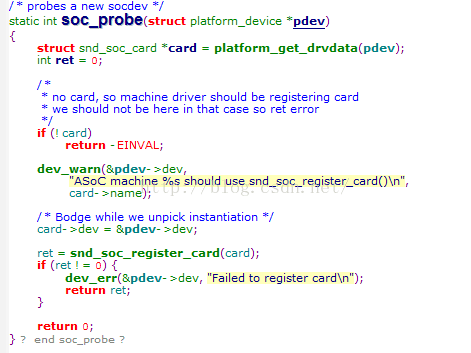

从平台设备里面得到一个snd_soc_card结构体

然后注册snd_soc_card结构体

6、snd_soc_card结构体

（1）snd_soc_card结构体

（2）dai_link(根据名字找到对应的驱动程序)

根据codec_name知道用哪一个编解码芯片

codec_dai_name表示codec芯片里的哪一个接口，有些编解码芯片有多个接口

cpu_dai_name表示2440那一侧的dai接口（IIs接口），

platform_name表示DMA

（3）operation结构体

platform 相关

I2S相关

7、plarform 划分

(1)分为ＤＭＡ和CPU DAI两部分，

根据cpu_dai_name找到对应的驱动程序S3c24xx-i2s.c（核心是and_soc_dai_driver结构体，设置CPU这一侧的I2S控制器）

根据platform_name用于指定用哪一个DMA，搜索platform_name（samsang-audio）,找到对应的驱动程序Dma.c，（核心是snd_soc_platform_driver结构体）

8、S3c24xx-i2s.c分析

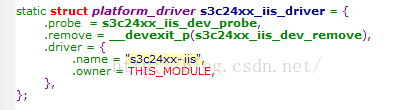

（1）定义平台驱动结构体，有平台驱动结构体，必有平台设备结构体，根据同名搜索在Devs.c里有，有同名时，probe函数被调用

（2）probe函数

注册cpu_dai(Digital Audio Interface)

里面的s3c24xx_i2s_dai结构体

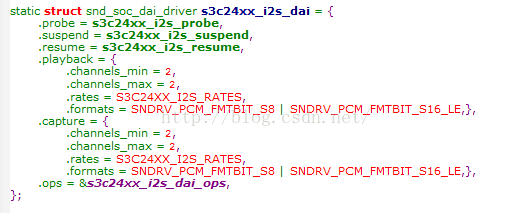

下面的playback用于播放，capture用于录音，最大/最少所支持的通道channels_max和channels_min，采样频率rates,支持的格式formats

还有operation结构体（里面有相关函数）

hw_params是设置硬件参数函数

set_fmt是设置格式函数

set_clkdiv是设置分频系数

9、Devs.c分析

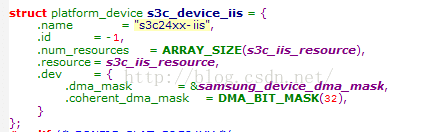

（1）平台设备结构体

要使平台设备结构体起作用，要有相应的平台驱动

DMA相关

10、Dma.c分析

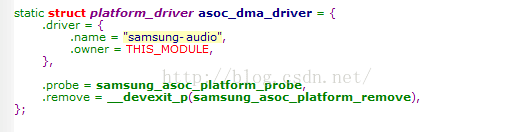

（1）平台驱动结构体

probe函数只有在有同名的probe_device才会被调用

（2）probe函数

注册一个snd_soc_platform_driver结构体

snd_soc_platform_driver结构体，用于数据传输

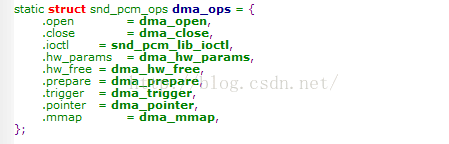

snd_pcm_ops结构体，包含相关的操作函数

11、Devs.c分析

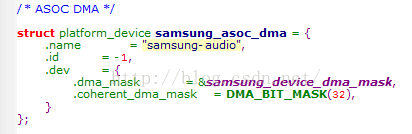

（1）平台设备结构体

codec相关

12、codec

根据code_name找到编解码芯片，在udall34x.c，

控制接口：构造snd_soc_codec_driver结构体

DAI：snd_soc_dai_driver结构体

13、udal34x.c分析

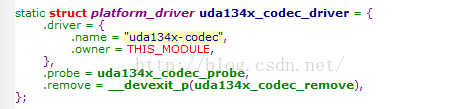

（1）平台驱动结构体

里面的probe函数只有在内核有同名的平台设备的时候才被调用

（2）probe函数

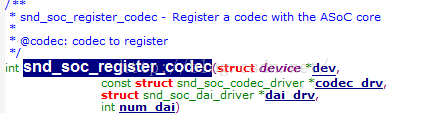

注册

根据下面可知上面参数的类型

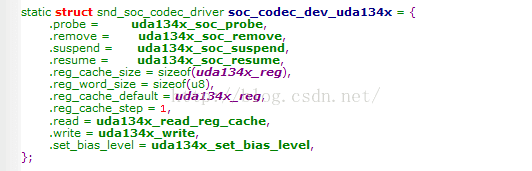

snd_soc_codec_driver结构体

对应L3接口，读写里面的寄存器

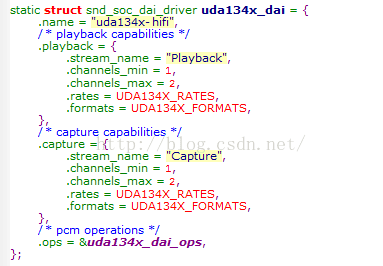

snd_soc_dai_driver结构体

这个名字对应的是snd_soc_card结构体里面的dai_link里的名字成员，具有录音和播放功能，还有一个operation结构体

codec芯片I2S 接口操作函数

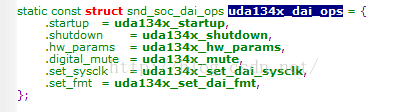

digital_mute是静音函数，set_sysclk是设置时钟函数

14、Mach-mini2440.c分析

（1）platform_device结构体
