一、简单介绍
Matplotlib是Python的一个绘图库,是Python中最常用的可视化工具之一。
二、安装方法
安装方法:pip install matplotlib
注意:安装matplotlib前需要先安装numpy才可以
三、基本绘图命令
1、plt.fig([num])
在绘图过程中,调用figure创建一个绘图对象,并且使它成为当前的绘图对象。然后通过调用plot函数在当前的绘图对象中绘图。也可以不创建绘图对象直接调用plot函数绘图。Matplotlib会自动创建一个绘图对象。如果需要同时绘制多个图表,可以给figure传递一个参数指定参数图表的序号,如果所指定序号的绘图对象已经存在,将不创建新的对象,而是使它成为当前绘图对象。
2、linespace(start,stop,num) 分别表示开始值、终值和元素个数
x=np.linespace(0,100,100)
3、plt.plot(x,y,label="name",color="r",linewidth=2)
x 画图的横轴数据
y 画图的纵轴数据
label 绘制曲线的名称(只有用plt.legend()后才会显示)
color 曲线的颜色
linewidth 曲线的宽度
4、plt.xlabel("XLabel") xlabel 设置x轴的文字
plt.ylabel("yLabel") ylabel设置y轴的文字
5、plt.title("graph title") title设置图表的标题
6、plt.ylim(start,end) ylim设置y轴的范围,格式为[y的起点,y的终点]
plt.xlim(start,end) xlim设置x轴的范围,格式为[x的起点,x的终点]
7、plt.legend() legend 显示label中标记的图示
8、plt.axes([x_start,x_end,y_start,y_end]) 同时设置x轴和y轴的范围,格式为[x的起点,x的终点,y的起点,y的终点]

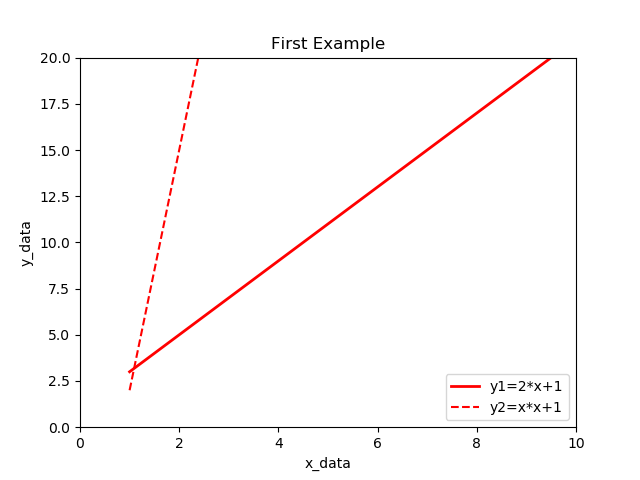

import numpy as np
import matplotlib.pyplot as pltplt.figure()
x=np.linspace(1,100,10)
y1=2*x+1
y2=x*x+1
plt.plot(x,y1,label="y1=2*x+1",color='r',linewidth=2)
plt.plot(x,y2,"r--",label="y2=x*x+1")
plt.title('First Example')
plt.ylim(0,20)
plt.xlim(0,10)
plt.xlabel('x_data')
plt.ylabel('y_data')
plt.legend()
plt.show()

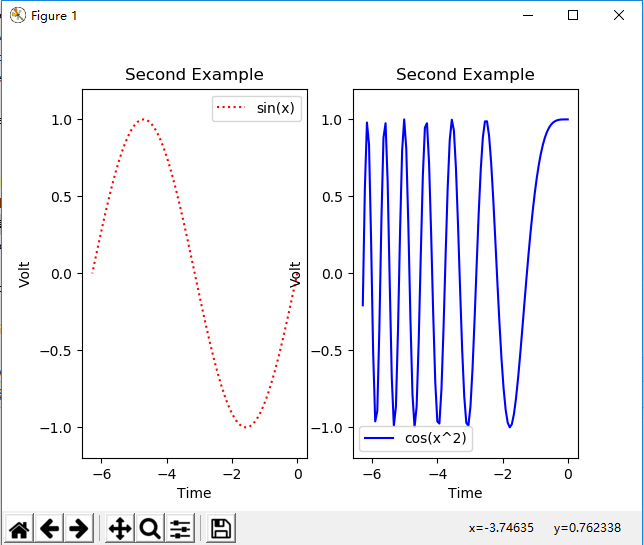

四、绘制多窗口图形
subplot(行数,列数,子图数)
import matplotlib as plt
import numpy as np
x=np.linspace(0,-2*np.pi,100)
y=np.sin(x)
z=np.cos(np.power(x,2))
plt.subplot(1,2,1)
plt.plot(x,y,'r:',label="sin(x)")
plt.xlabel("Time")
plt.ylabel("Volt")
plt.title("Second Example")
plt.ylim(-1.2,1.2)
plt.legend()plt.subplot(1,2,2)
plt.plot(x,z,'b-',label="cos(x^2)")
plt.xlabel("Time")
plt.ylabel("Volt")
plt.title("Second Example")
plt.ylim(-1.2,1.2)
plt.legend()plt.show()
五、中文显示问题
添加如下代码:
from pylab import *
mpl.rcParams['font.sans=serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False
