Python 小白从零开始 PyQt5 项目实战（2）菜单和工具栏

本系列面向 Python 小白，从零开始实战解说应用 QtDesigner 进行 PyQt5 的项目实战。
什么叫从零开始？从软件安装、环境配置开始。不跳过一个细节，不漏掉一行代码，不省略一个例图。
本文详细解读通过 QtDesigner 创建主窗口、菜单栏和工具栏，并以菜单项 “退出” 为例关联系统定义的动作处理方法。

欢迎关注『Python 小白从零开始 PyQt5 项目实战 @ Youcans』系列，持续更新中
Python 小白从零开始 PyQt5 项目实战（1）安装与环境配置
Python 小白从零开始 PyQt5 项目实战（2）菜单和工具栏

1. 创建主窗口

上文中我们建立的图形界面程序 GUIdemo2.py，通过导入图形界面 uiDemo1.py，已经实现了主窗口的创建。

1.1 窗口类型

进一步地，在 QtDesigner 创建主窗口有三种类型：QMainWindow、QDialog 和 QWidget。

QMainWindow：包括菜单栏、工具栏、状态栏和标题栏，常用于应用程序的窗口。
QDialog：没有菜单栏、工具栏、标题栏，常用于对话框的窗口。QtDesigner 中进一步提供了：没有默认按钮的对话框、底部按钮的对话框和右侧按钮的对话框可供选择。
QWidget：不确定窗口的类型。

新建应用程序窗口，通常可以选择 MainWindow 创建主窗口的图形界面。QtDesigner 创建的 “MainWindow” 虽然是一个空白的图形窗口，但已经生成了 centralwidget、menubar、statusbar 三个基本控件，可以在右侧上方 “对象查看器” 查看这些控件及结构。

1.2 编辑窗口的属性

在 QtDesigner 中用鼠标选中主窗口，或者在右侧的 “对象查看器” 中选中对象 “MainWindow”，此时右侧中部的 “属性编辑器” 将显示对象 “MainWindow” 的属性。在 “属性编辑器” 内可以对对象的属性进行编辑和修改。

对象名称（objectName）

当前窗口对象的名称（objectName）默认为 “MainWindow”。对象名称可以修改，但小白不要轻易去修改。在生成的 .ui 文件和 .py 文件中将定义一个类 Ui_MainWindow，在主程序调用图形界面时也会实例化类。

如果修改了对象名称，则主程序中需要进行相应修改。一些例程中定义类 Ui_Form，就是将窗口对象名称设为 “Form”。

窗口标题（windowTitle）

当前窗口对象的标题（windowTitle）默认值也是 “MainWindow”，因此容易将其与对象名称（objectName）混淆。

窗口标题显示在应用程序窗口的左上角，通常是程序名。窗口对象的标题是可以根据需要修改的，本例修改为 “数字图像处理”。

应用图标（windowIcon）

当前窗口对象的图标（windowIcon）默认值 Null，没有图标。
- 点击 “属性编辑器” 下 windowIcon 行的右侧空白处，将出现 " [Theme]"、"…" 和 “ $▽\triangledown$ ” 按钮的选项框
- 点击 “ $▽\triangledown$ ” 按钮，从 “选择资源”、“选择文件”、“选择主题” 三个选项选中 “选择文件”，从文件夹中选择一个图标文件。
本例在 Python 当前 Project 路径下建立了 \image 目录，图标和图片文件都保存在 \image 目录。本例选择 youcans.png 作为应用程序图标，读者可以任选自己的图标文件。

在 “属性编辑器” 内也可以对其它对象属性进行编辑和修改，例如：

将 MainWindow 对象的高度修改为 800，宽度修改为 600；

1.3 图形界面设计的预览

在 QtDesigner 菜单中选择：窗体 -> 预览，就可以预览设计的图形界面，还可以选择预览不同操作系统的显示效果。这使我们不需要编写主程序就可以预览图形界面的显示效果，以便进行修改。

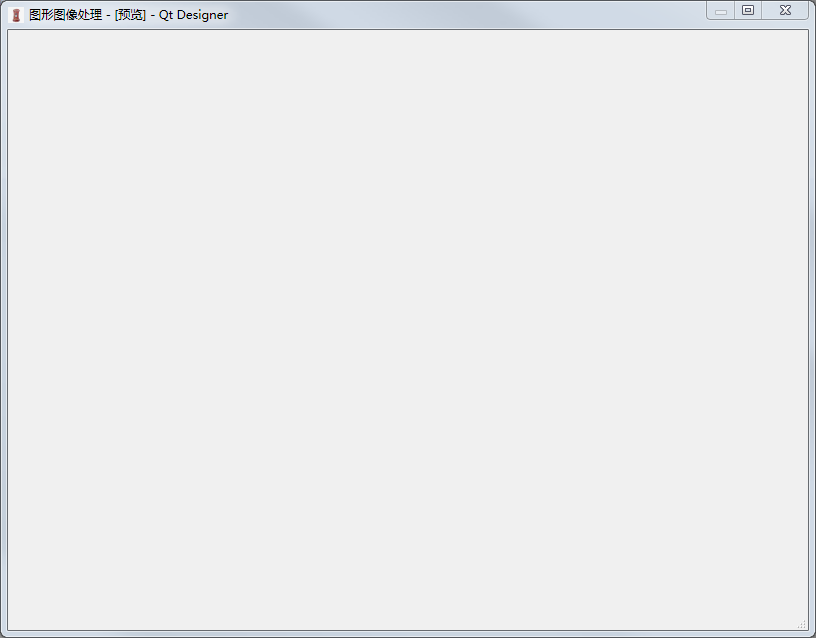

刚才所创建的应用程序窗口预览如下图所示：

在这里插入图片描述

2. 建立菜单栏

2.1 建立一级菜单

QtDesigner 创建的 “MainWindow” 图形窗口，自动生成了顶部菜单栏 menubar，在图形窗口左上角显示有文本输入框 “在这里输入”。

输入菜单对象（menu）的标题（title）：

鼠标点击文本输入框 “在这里输入”，选中文本输入框，控件的边框变为紫色；
再双击选中的控件，出现激活的文本输入框，就可以输入所要建立菜单的标题；
输入菜单标题后回车结束，就建立了一个一级菜单，例如：将菜单标题设为 “文件”。

输入菜单对象的标题，以及修改菜单对象的属性，更通用的方法是：

在 QtDesigner 右侧的 “对象查看器” 中选中对象 “menu”，此时右侧中部的 “属性编辑器” 将显示对象 “menu” 的属性。
在 “属性编辑器” 内选择 “title” 属性，将其修改为菜单标题：“文件”。

建立一级菜单 “文件” 后，菜单栏中在 “文件” 右侧又出现新的文本输入框 “在这里输入” ，按照以上操作可以接着建立更多的菜单对象。
本例中还建立了一个一级菜单对象 “menuQuit”，标题为 “退出”。

2.2 建立二级菜单

QtDesigner 创建二级菜单，实际上是将动作（action）添加到一级菜单。

鼠标点击一级菜单对象 “文件”，出现两个下拉菜单选项：“在这里输入” 和 “添加分割符”。
选中 “在这里输入”，输入二级菜单的标题。
我们发现这时文本输入框不接受中文输入，于是输入英文 “Open”，生成二级菜单项。观察 QtDesigner 右侧的 “对象查看器”，在 menubar-menu 下新建的并不是控件对象，而是动作 actionOpen。这就是刚才文本输入框不接受中文的原因。
编辑动作 actionOpen 的属性，可以将属性 “text” 由 “Open” 修改为中文 “打开”。这时再点击菜单 “文件”，下拉菜单中的动作 actionOpen 就显示为中文 “打开”。
类似地，在一级菜单对象 “文件” 下，再建立两个二级菜单（动作）“Save”、“Close”，并将其属性 “text” 修改为 “保存”、“关闭”。
点击二级菜单/动作 “打开”，在其右侧有个 “+” 按钮，点击后可以创建新的下一级菜单。
注意：这时刚才建立的动作对象 “menu-actionOpen” 被自动删除了，同时生成了一个菜单对象 “menu-menu_2”。这是因为只有最下级的菜单项被设为动作对象 “QAction”，而上级菜单项只能是菜单对象 “QMenu”。

本例还在一级菜单对象 “menuQuit” 下建立了动作对象 “actionQuit”，标题为 “Quit”。

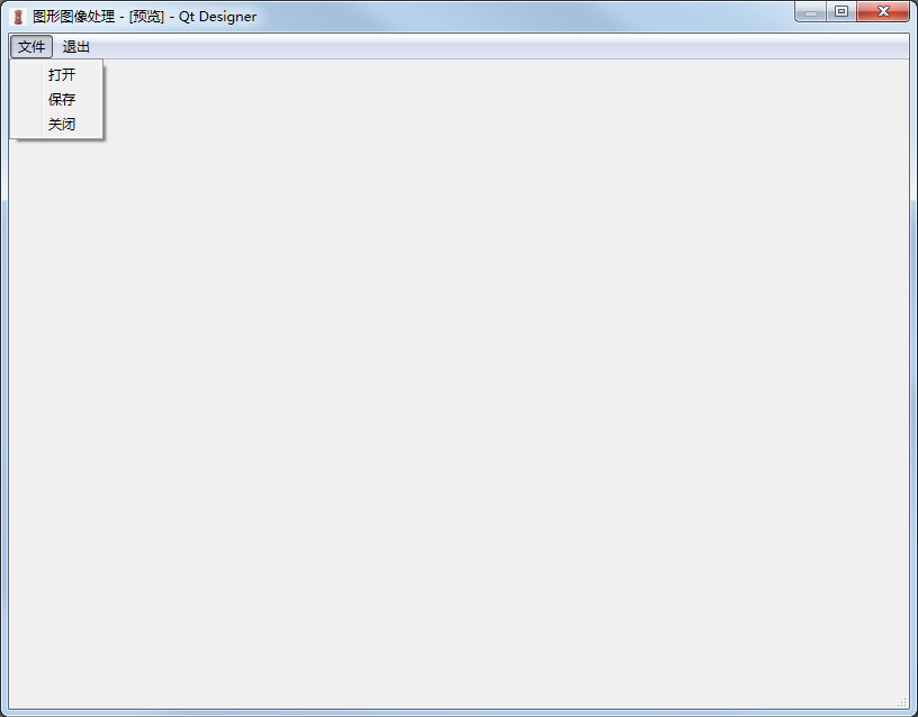

预览一下应用程序窗口，就可以看到刚才建立的菜单栏：

在这里插入图片描述

2.3 关联动作

我们已经在图形界面建立了菜单项，并为菜单项添加了动作对象。但是动作对象中的 “打开”、“保存”、“关闭” 只是这些动作对象的名称和描述，并没有定义或关联具体的动作。

因此在点击菜单时，虽然会显示对应的菜单选项，但并不会真正进行 “打开”、“关闭” 的动作。下面以一级菜单 “退出” 下的动作对象 “actionQuit” 为例，讲解将关闭动作（close）关联到动作对象 “actionQuit” 。

这里要简单解释一下 PyQt5 中的信号与槽机制。信号与槽是 PyQt5 中对象之间进行通信的机制。简单地说，对某个信号与某个槽函数进行连接之后，当该信号被触发时，自动执行对应的槽函数。

因此，将一个动作关联到一个动作对象（或其它对象），就是定义了对象的动作（例如点击菜单项）作为信号，并连接到对应的动作处理函数。当该信号被触发时，将自动执行对应的槽函数（动作处理函数）。例如，将点击动作对象 “actionQuit” 作为信号，连接到动作处理类 close()，则在该对象被点击时就会自动执行类 close()，进而执行 QDialog 类中的closeEvent() 方法。

将动作函数 close() 关联到动作对象 “actionQuit” 的操作如下：

从在 QtDesigner 右侧下方窗口 “信号/槽编辑器”，点击绿色的 “+” 新建一个信号/槽连接；
点击 “<发送者>”，从菜单中选择对象 “actionQuit”；
点击 “<信号>”，从菜单中选择 “triggered()”；
点击 “<接收者>”，从菜单中选择 “MainWindow”；
点击 “<槽>”，从菜单中选择 “closed()”。

以上操作的作用是：发送者对象 “actionQuit” 触发 “triggered()” 时，接收者对象"MainWindow" 执行槽函数 “closed()”。

QtDesigner 中 “信号/槽编辑器” 的使用确实比较繁琐，特别是对于菜单栏和工具栏的支持并不友好，而且不支持一级菜单对象直接连接槽函数。

相比而言，对于菜单栏和工具栏，在主程序中通过 connect() 建立信号/槽连接则更加简便：

self.actionQuit.triggered.connect(MainWindow.close)

3. 建立工具栏

工具栏/工具条是图形界面中的常用组件，将一组按钮控件排成一行放在图形窗口的顶部。

3.1 添加工具栏

QtDesigner 中添加工具栏的操作很简单，但是不太好找：

单击鼠标右键，选择 “添加工具栏”。
也可以选择 “Add Toolbar to Other Area”，将工具栏添加到窗口的左侧、右侧或底部。

添加工具栏以后，在顶部菜单栏的下方出现工具栏。新添加的工具栏是空的，非常窄，不加注意就容易被忽略。

3.2 添加和编辑动作对象

工具栏中只能添加动作控件（QAction），因此要先添加/编辑动作。

其实上文中菜单栏中也只能添加动作控件，但是菜单栏允许在输入二级菜单时直接添加动作控件（QAction），而工具栏只允许选择已有的动作控件添加。

在 QtDesigner 右侧下方窗口选择 “动作编辑器”，可以新建或编辑动作对象。

在 1.2 建立二级菜单时，我们已经建立了 actionOpen、actionSave、actionClosr、actionQuit等动作对象。这些动作对象显示在 “动作编辑器” 子窗口中。

添加/编辑动作对象步骤为：

点击 “动作编辑器” 子窗口工具栏的第一个图标按钮 “新建”，则弹出 “新建动作” 对话框；
双击 “动作编辑器” 中的动作对象，则弹出 “编辑动作” 对话框，可以编辑已有动作对象的属性；

“新建动作” 与 “编辑动作” 对话框的结构是相同的，对照已有动作对象的属性更容易理解 “新建动作” 对话框中属性选项的含义：

“文本” 指动作的标题，是控件的显示内容，可以是中文或英文，例如 “打开(Open)”；
“对象名称” 指动作的名称，是程序中调用对象的名称，只能是英文，例如 “actionOpen”；
“图标” 指工具栏中所显示的动作图标，点击 “ $▽\triangledown$ ” 按钮，选择 “选择文件” 选项，可以从文件夹中选择图标文件。

本例添加了动作对象：“actionSetup/设置”、“actionHelp/帮助”，并编辑动作对象 “actionQuit/退出” 设置动作图标。

3.3 向工具栏添加动作对象

从 QtDesigner 右侧下方窗口选择 “动作编辑器”，鼠标左键点击选中其中的动作控件，长按鼠标不放，拖动到图形窗口的工具栏后松开，就将动作控件添加到工具栏中。

如果动作对象设有图标，则在工具栏显示动作图标；如果动作对象没有设置图标，则在工具栏显示动作标题的文本信息。

本例将 “动作编辑器” 中的 6个动作对象都添加到工具栏。

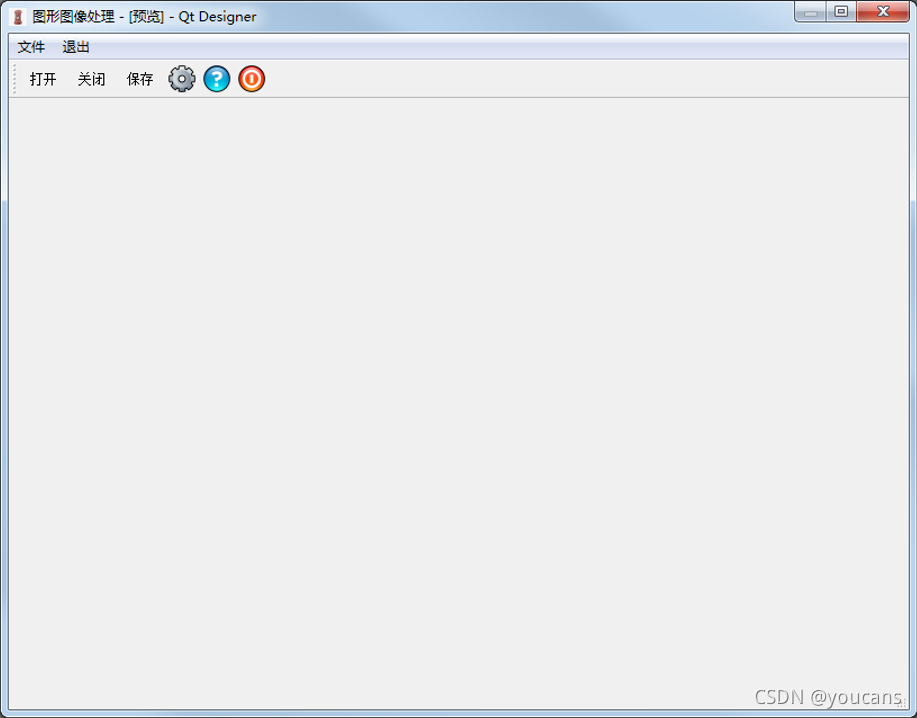

预览一下应用程序窗口，就可以看到刚才建立的工具栏。

该窗口的工具栏中 “打开”、“保存”、“关闭” 三个动作对象显示为文字，而 “设置”、“帮助”、“退出” 三个动作对象显示为图标，显得不伦不类，这主要是为了示范不同的显示选项。随后我们会进行修改，为 “打开”、“保存”、“关闭” 等动作对象添加图标。

在这里插入图片描述

4. 编写 Python 应用程序调用图形界面

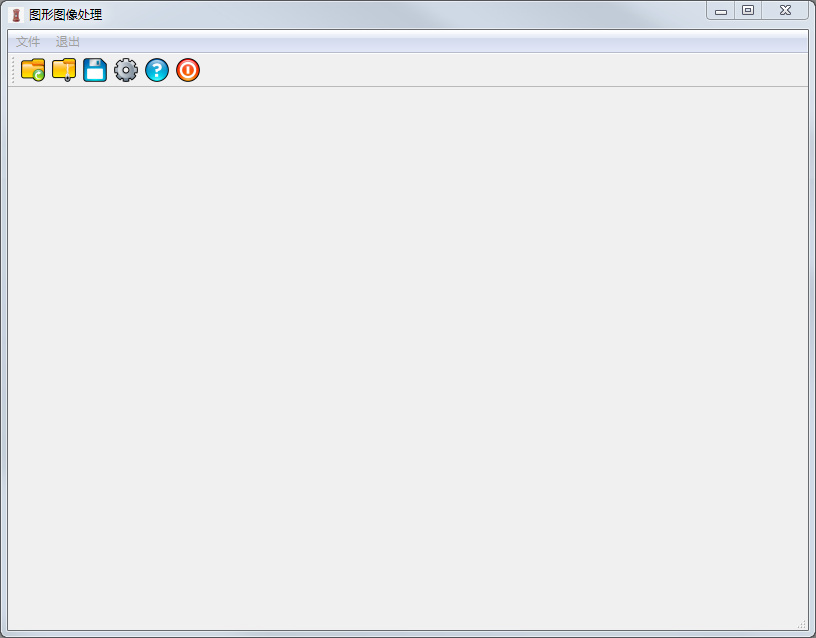

为 “打开”、“保存”、“关闭” 等动作对象添加图标，在 QtDesigner 将设计的图形界面保存为 uiDemo3.ui。

在 PyCharm 选中 uiDemo3.ui 文件，点击鼠标右键唤出下拉菜单，选择：ExternalTools -> PyUIC，点击鼠标左键运行 PyUIC 将选中的 .ui 文件转换为 .py 文件，在该路径生成 uiDemo3.py 文件。

我们编写一个主程序调用设计的图形界面 uiDemo3.py，就可以完成一个图形界面应用程序。

# GUIdemo3.py
# Demo3 of GUI by PyQt5
# Copyright 2021 youcans, XUPT
# Crated：2021-10-08from PyQt5.QtWidgets import QApplication, QMainWindow
import sys
import uiDemo3  # 导入图像界面设计文件if __name__ == '__main__':app = QApplication(sys.argv)  # 创建应用程序对象MainWindow = QMainWindow()  # 创建主窗口ui = uiDemo3.Ui_MainWindow()ui.setupUi(MainWindow)MainWindow.show()  # 显示主窗口sys.exit(app.exec_())  # 在主线程中退出
